Zenuwspiraal

In deze instructable leer je hoe je een zenuwspiraal kunt maken.

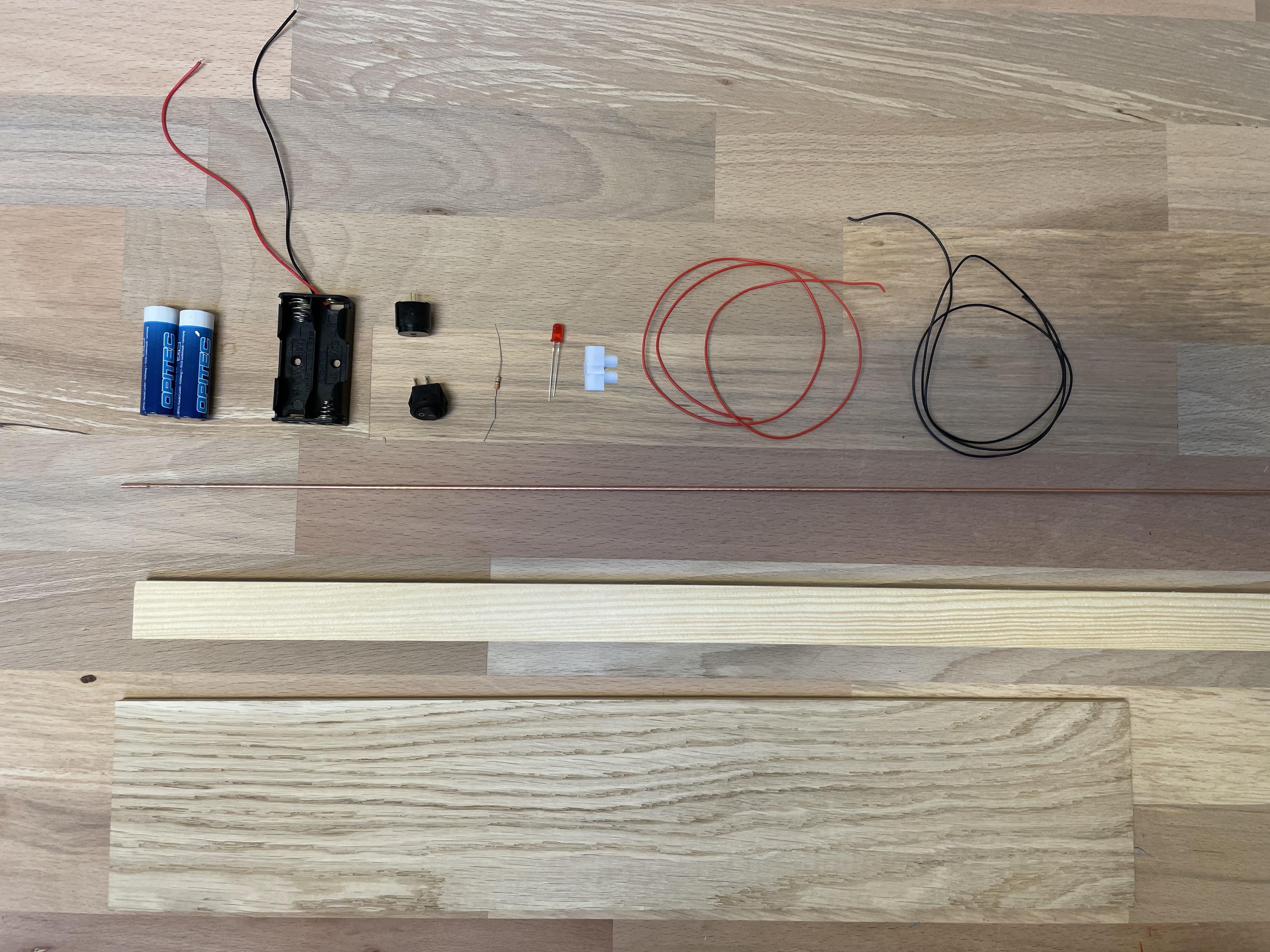

• Plankje. In dit voorbeeld een plankje van 90mm breed, 6.2mm dik en nadat we hem gezaagd hebben 225mm lang.
• Latje 25x10mm. We hebben twee stukjes van 220mm nodig.
• Lasdraad 2mm, 1 meter lang
• 2 AA batterijen
• Houder voor 2 AA batterijen
• Piepertje
• Schakelaartje
• Weerstandje 33 ohm
• Rood LED lampje
• Kroonsteentje
• Rode draad
• Zwarte draad
• Isolatietape

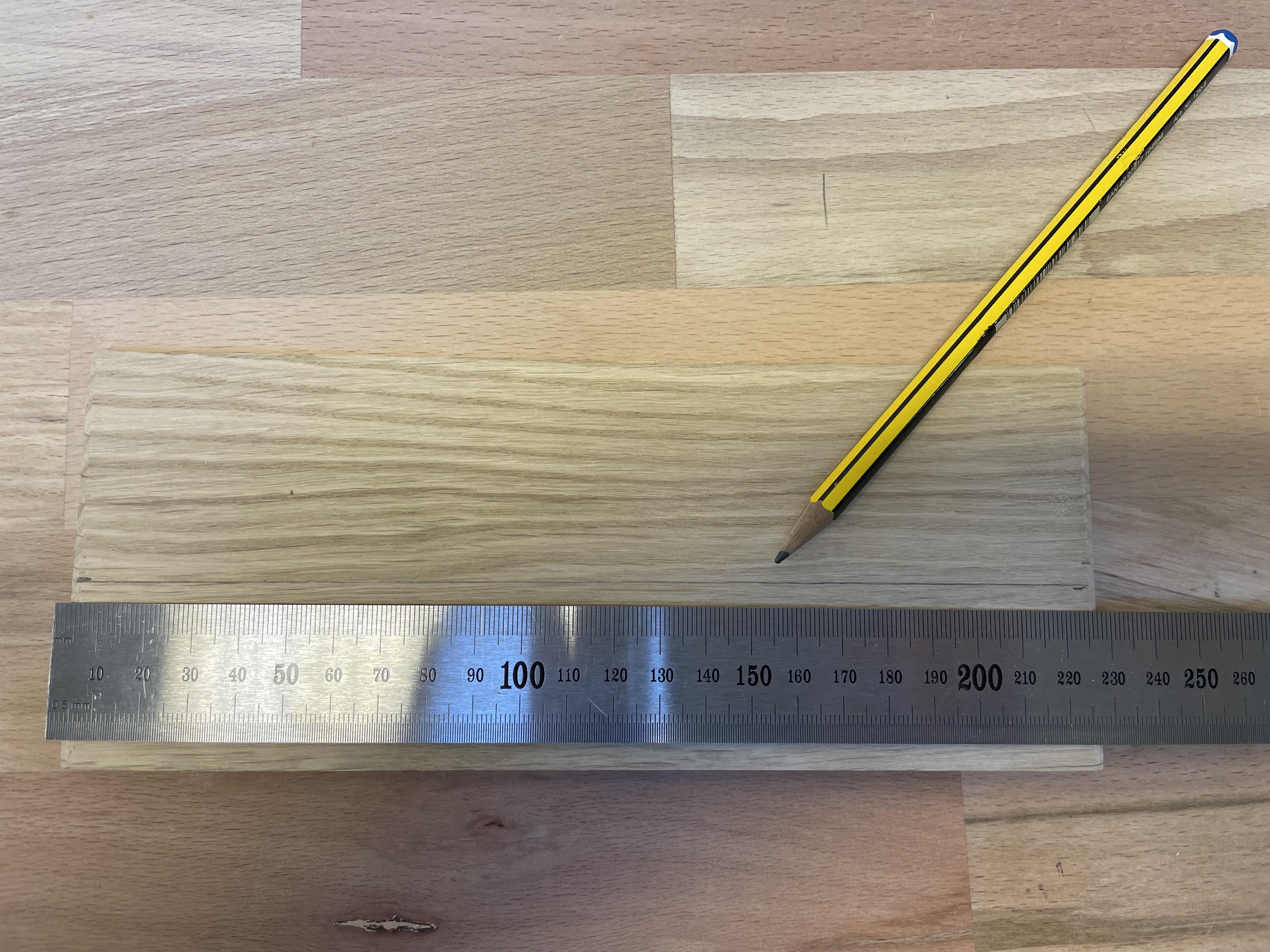

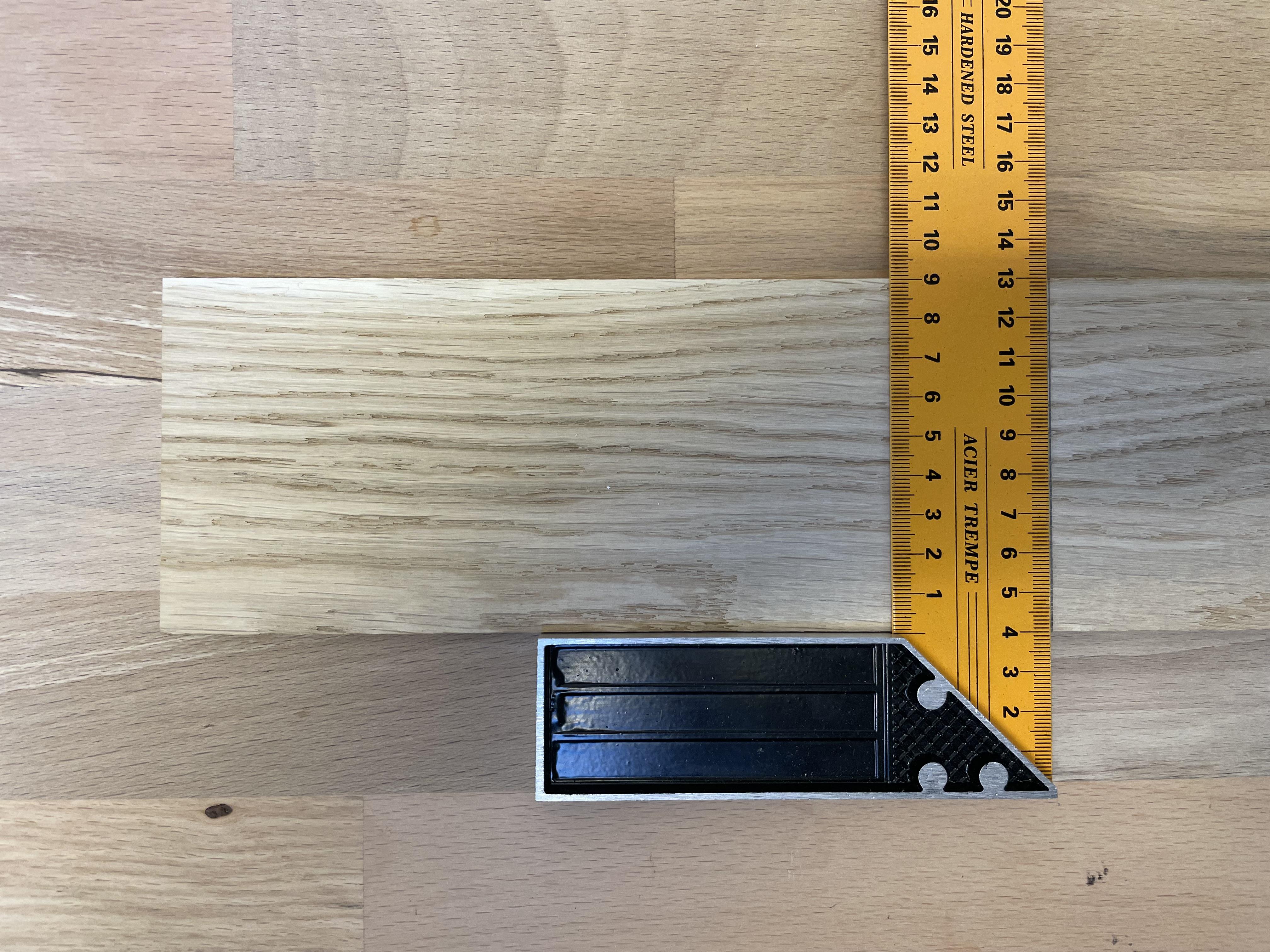

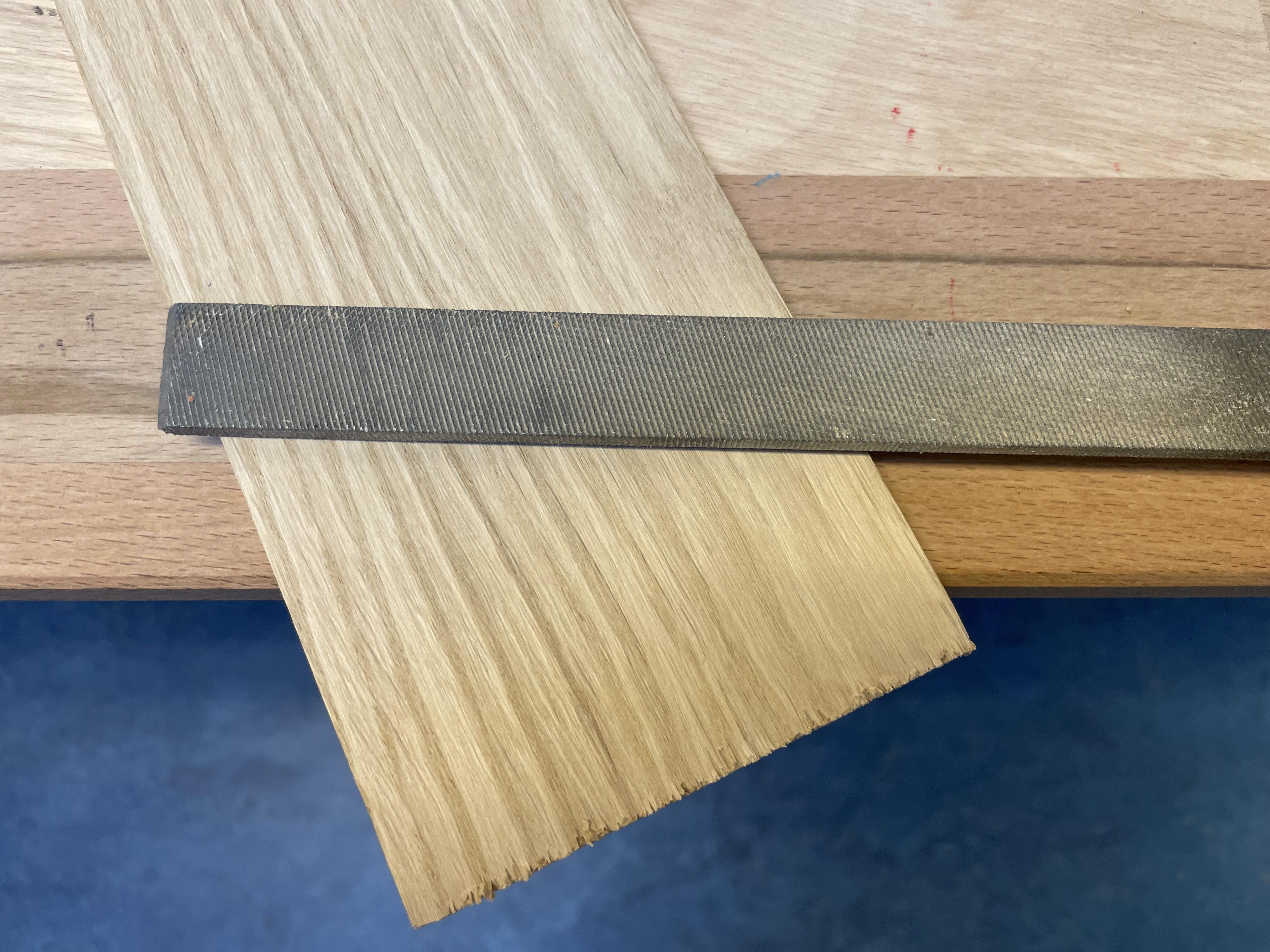

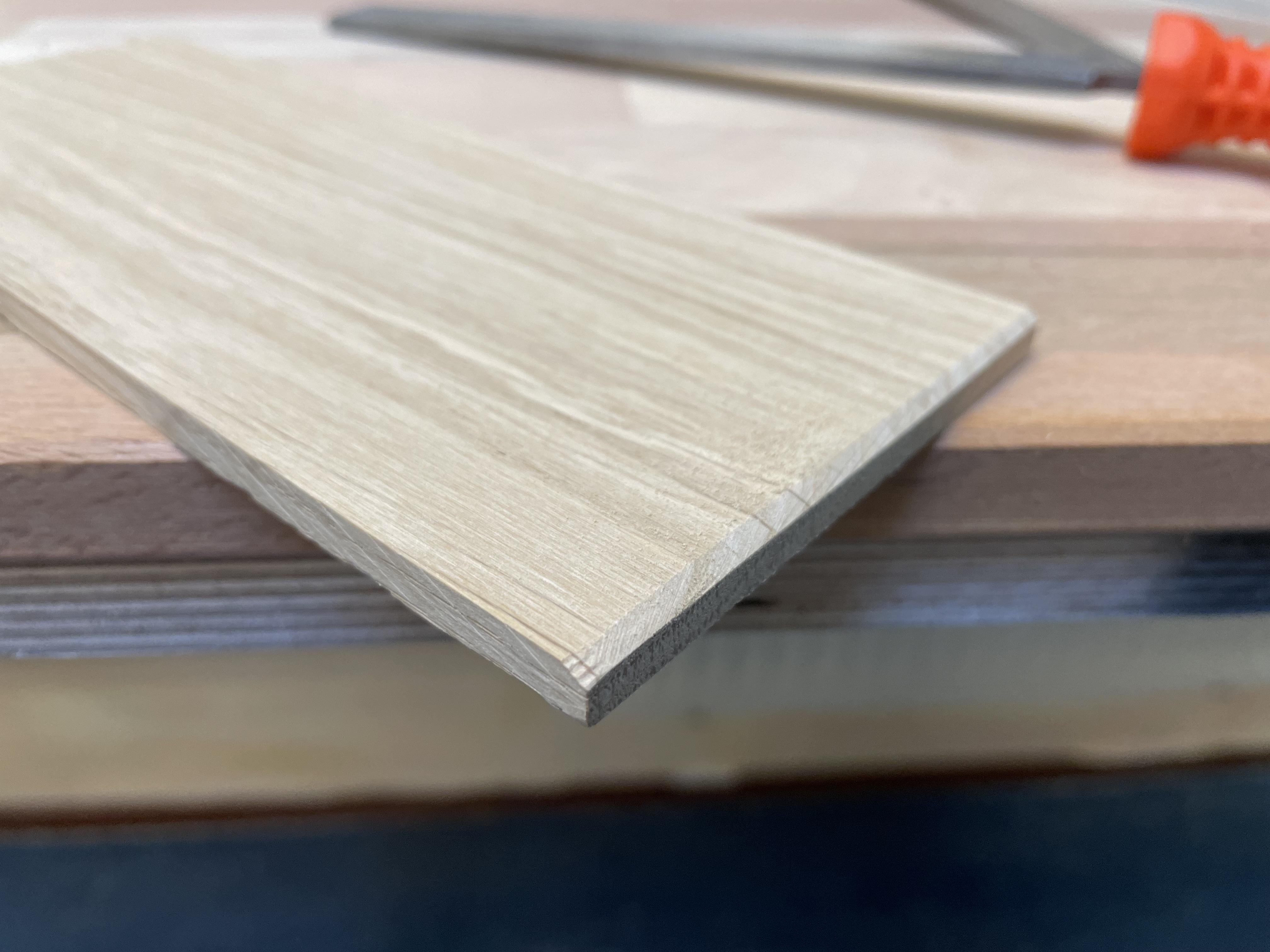

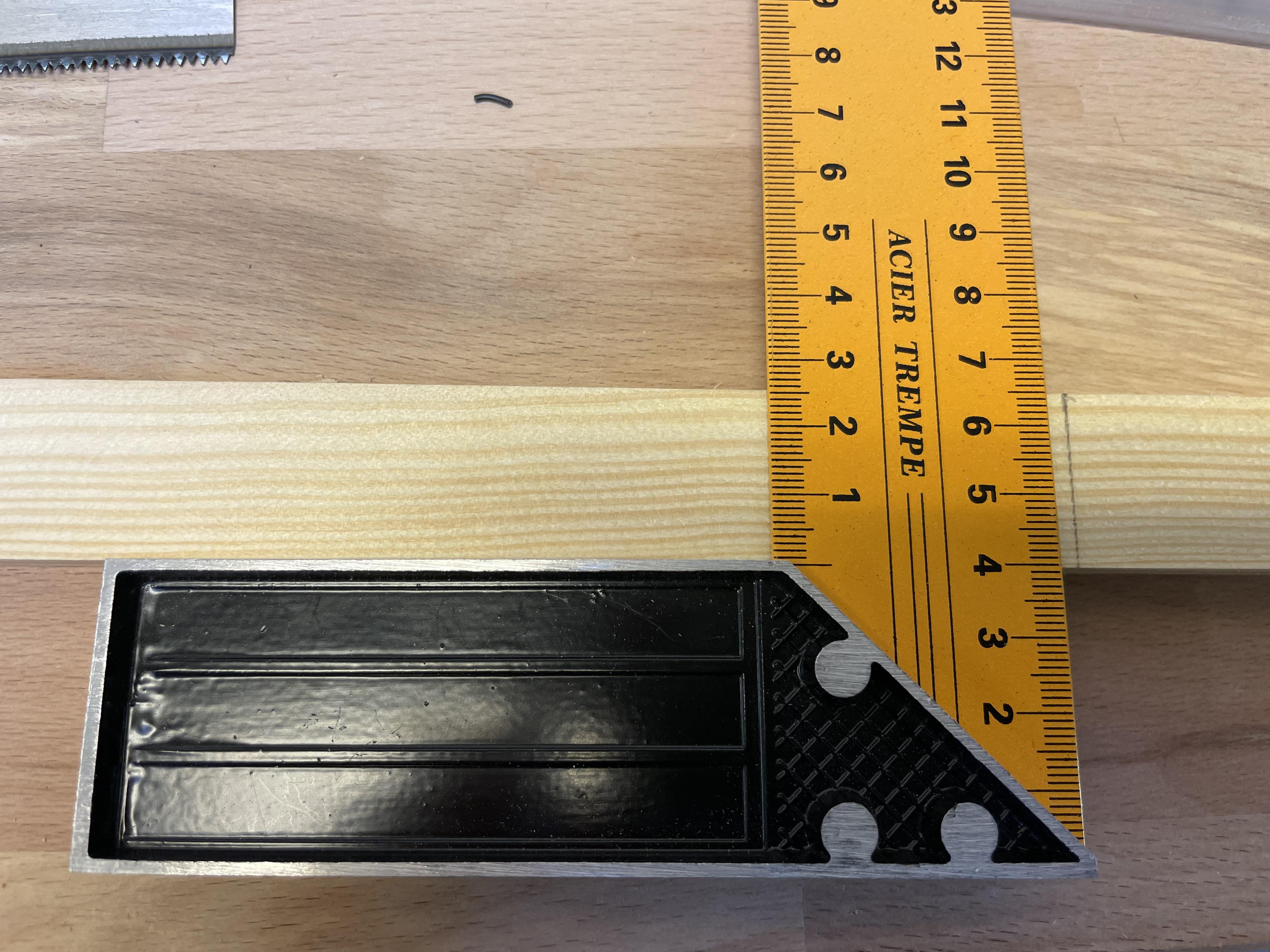

Meet 225 mm af op het plankje en gebruik de winkelhaak om een mooie haakse lijn te zetten. Zaag dit met de houtzaag en vijl daarna de randjes om de splinters te verwijderen. Je kunt aan de bovenkant een hoekje eraf vijlen als je dat mooi vindt.

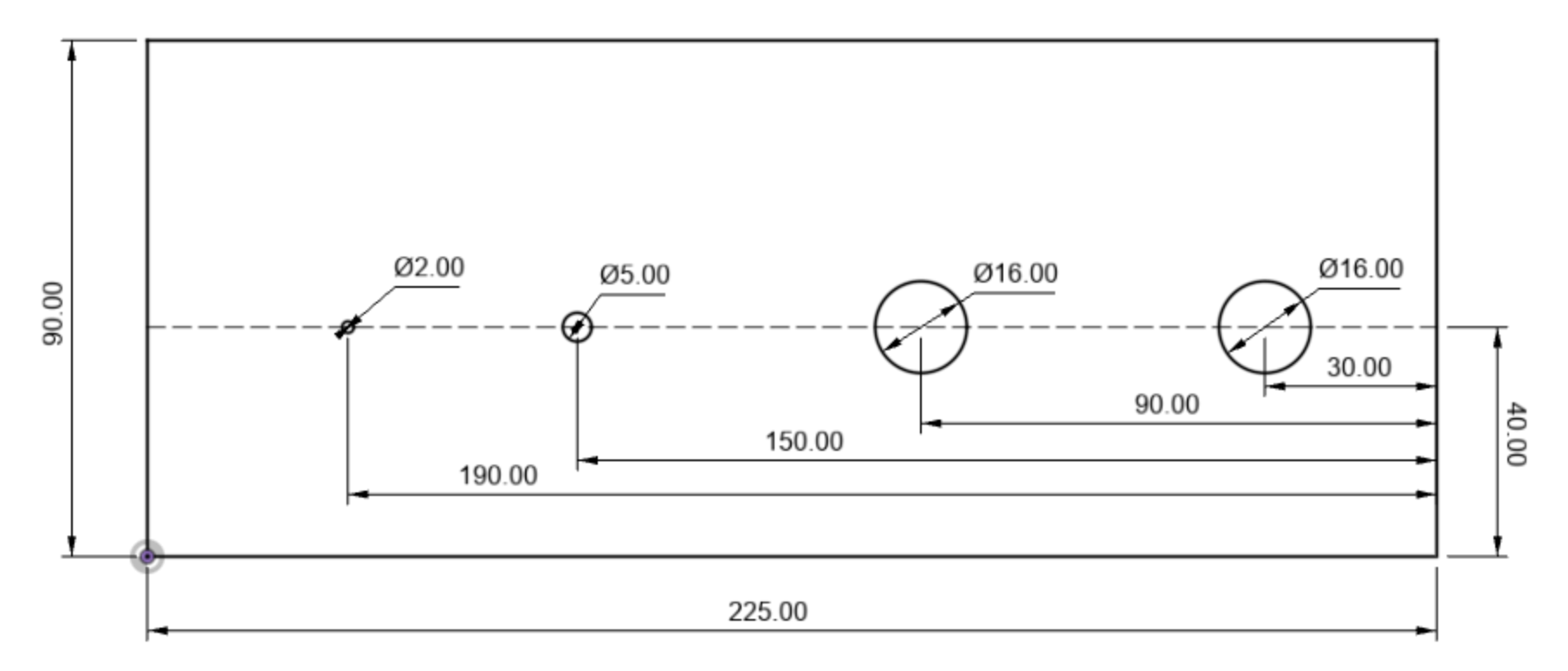

Teken met potlood waar de gaten moeten komen op het plankje. Werk zo nauwkeurig als je kunt, want als ze op één lijn zitten wordt het allemaal mooier.

Gebruik de kolomboor om de gaten te boren. Boor vooral de grote gaten heel erg rustig anders krijg je splinters op de onderkant en dat is zonde.

Als je de gaten geboord hebt kun je de potloodlijntjes weg gummen.

Druk de schakelaar van boven in het plankje met de 1 van AAN zoals aangegeven op de foto.

Druk de pieper en de LED van onderaf in het plankje met de + en - zoals op de foto hierboven.

Het piepertje past maar net dus het kan zijn dat het moeilijk gaat.

Bij de LED is de + het langste pootje. Bij de pieper zie je aan de bovenkant een + staan aan de kant van het + pootje.

Gebruik een druppeltje hotglue om alles permanent vast te zetten.

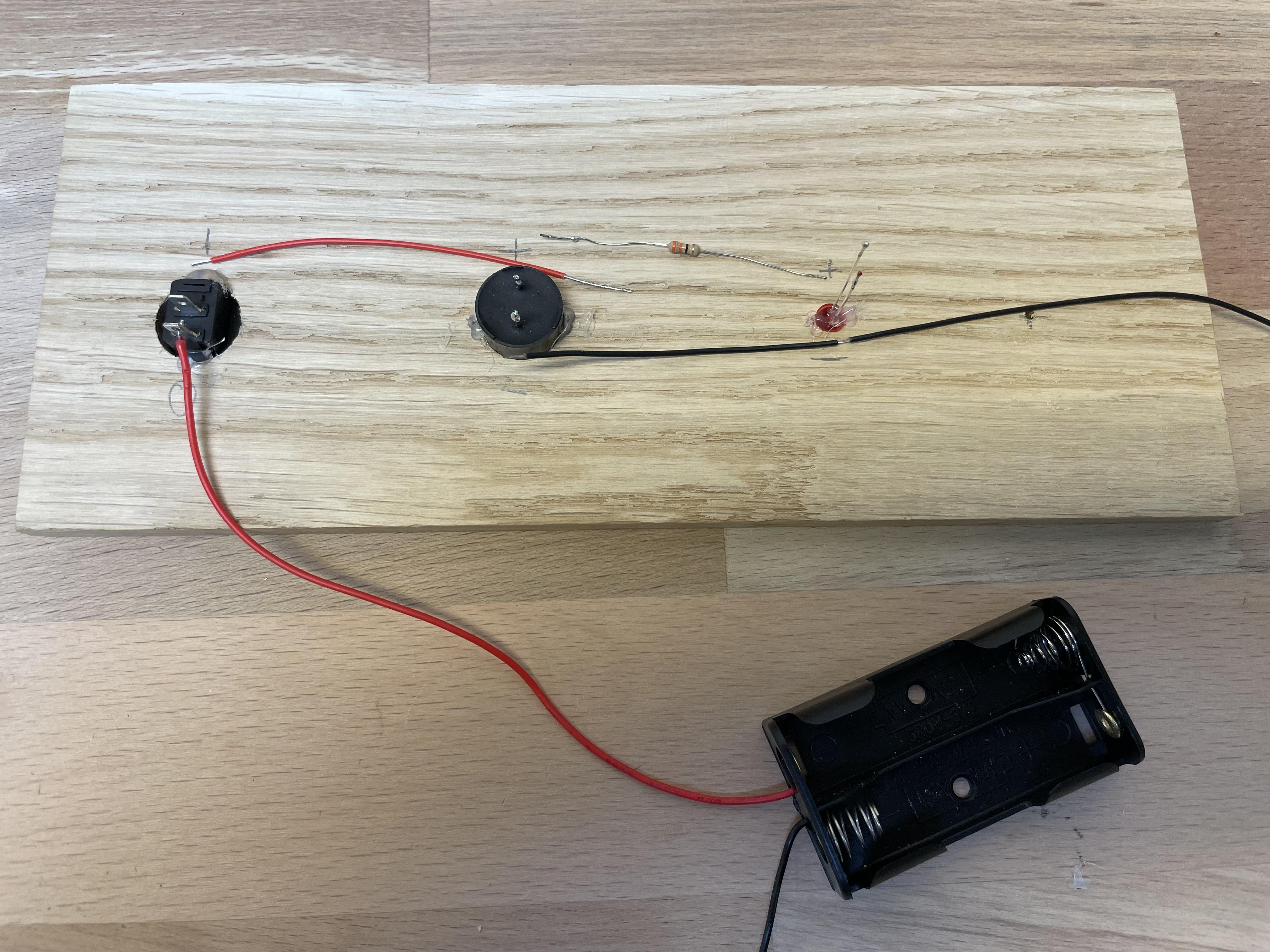

Maak het korte rode draadje en het lange zwarte draadje zoals op de foto. Het lange draadje is totaal ongeveer 50cm.

Gebruik de striptang om van het einde ongeveer 5 mm van de draad vrij te maken.

Maak ook een stukje draad vrij in het zwart zoals op de foto. Meet zelf met behulp van wat je al gemaakt hebt waar dat stukje moet komen.

LET OP: De soldeerbout is heel heet. Pak hem ALLEEN bij het plastic vast en zet hem elke keer terug in de houder. Zorg dat je de ruimte hebt en werk voorzichtig!

Gebruik altijd de 'helpende handjes' zodat je in je ene hand het soldeerdraad en in de andere hand de soldeerbout kunt gebruiken.

De soldeerbout moet ingesteld worden op 300 graden.

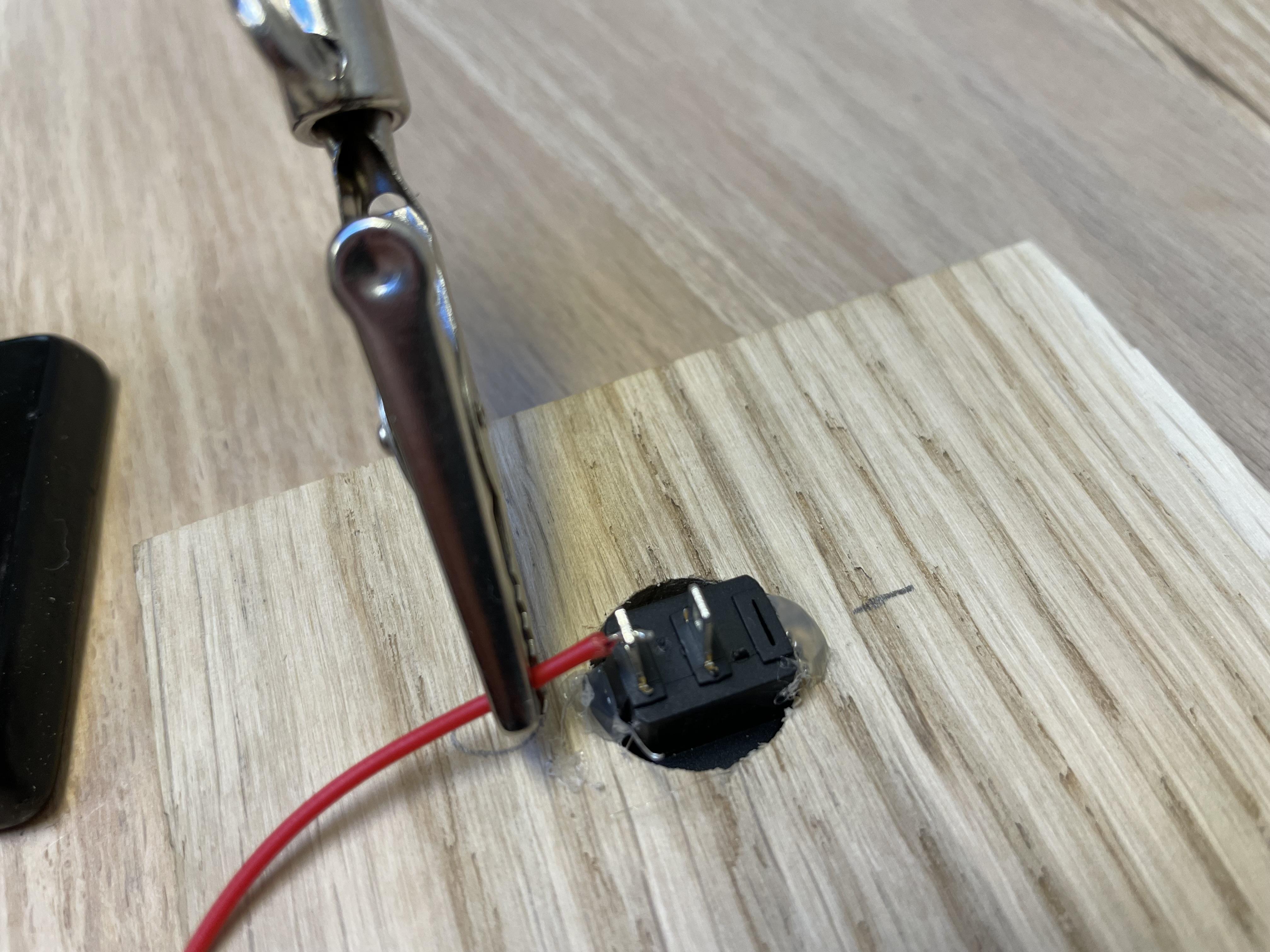

1. Soldeer de rode draad van de batterijhouder aan de 0 kant van de schakelaar.

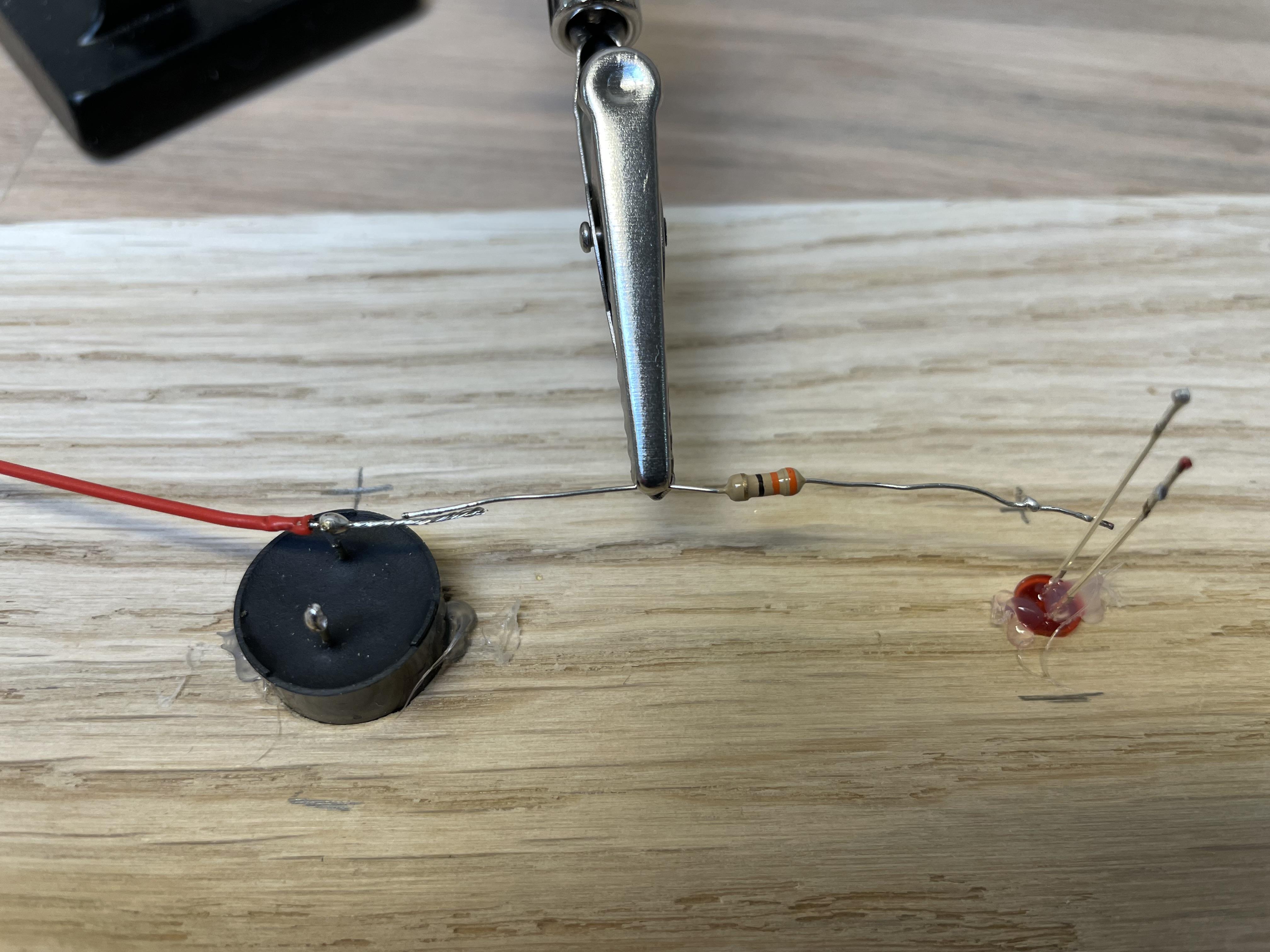

2. Soldeer het korte rode draadje aan de 1 kant van de schakelaar en aan de + kant van de pieper. Laat wat draad uitsteken zodat we straks bij ...

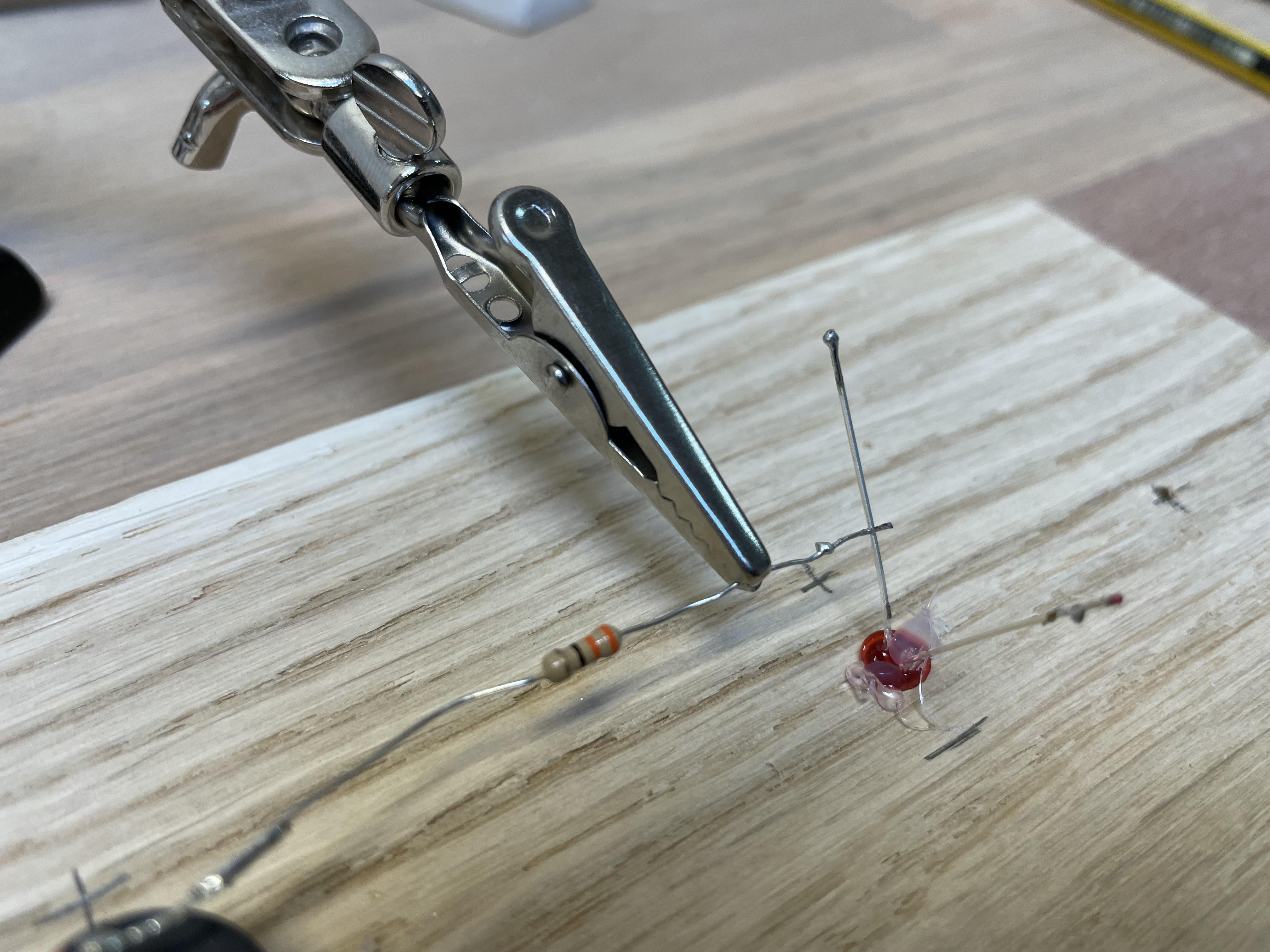

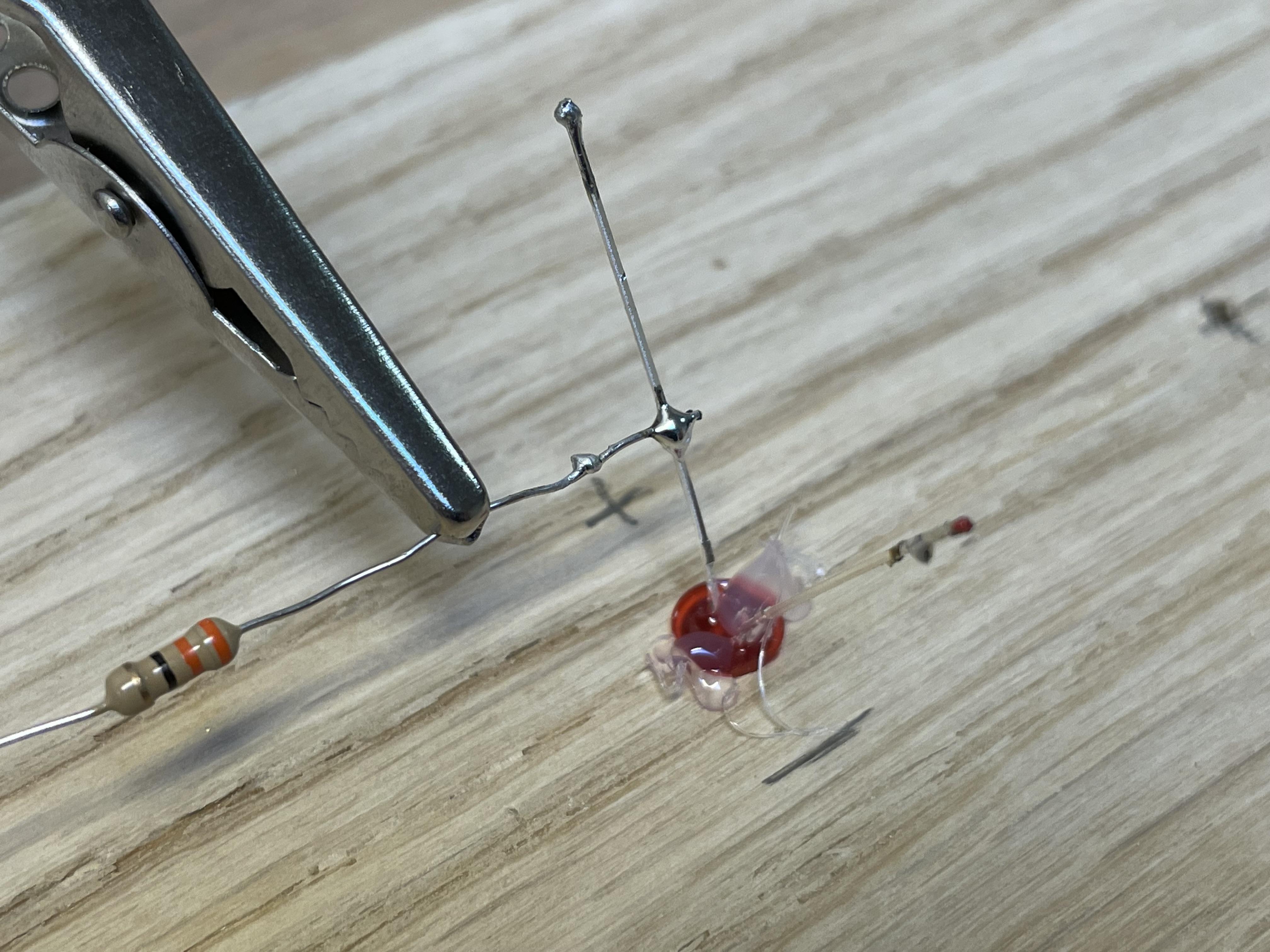

3. de weerstand aan het rode draadje kunnen solderen en met de andere kant aan het + pootje van de LED.
4. Soldeer het einde van de zwarte draad aan de - van de pieper en het vrijgemaakte deel aan de - van de LED.

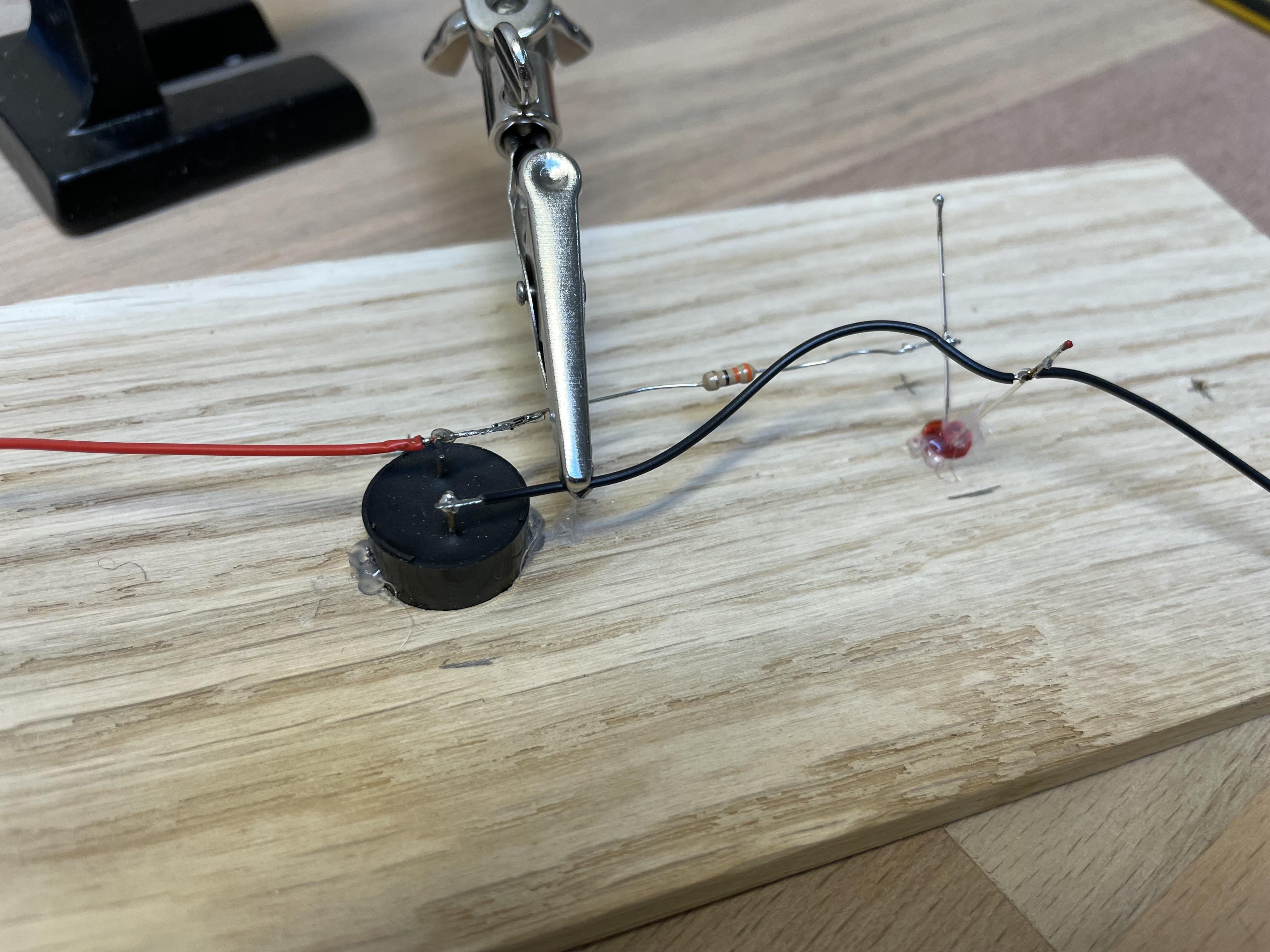

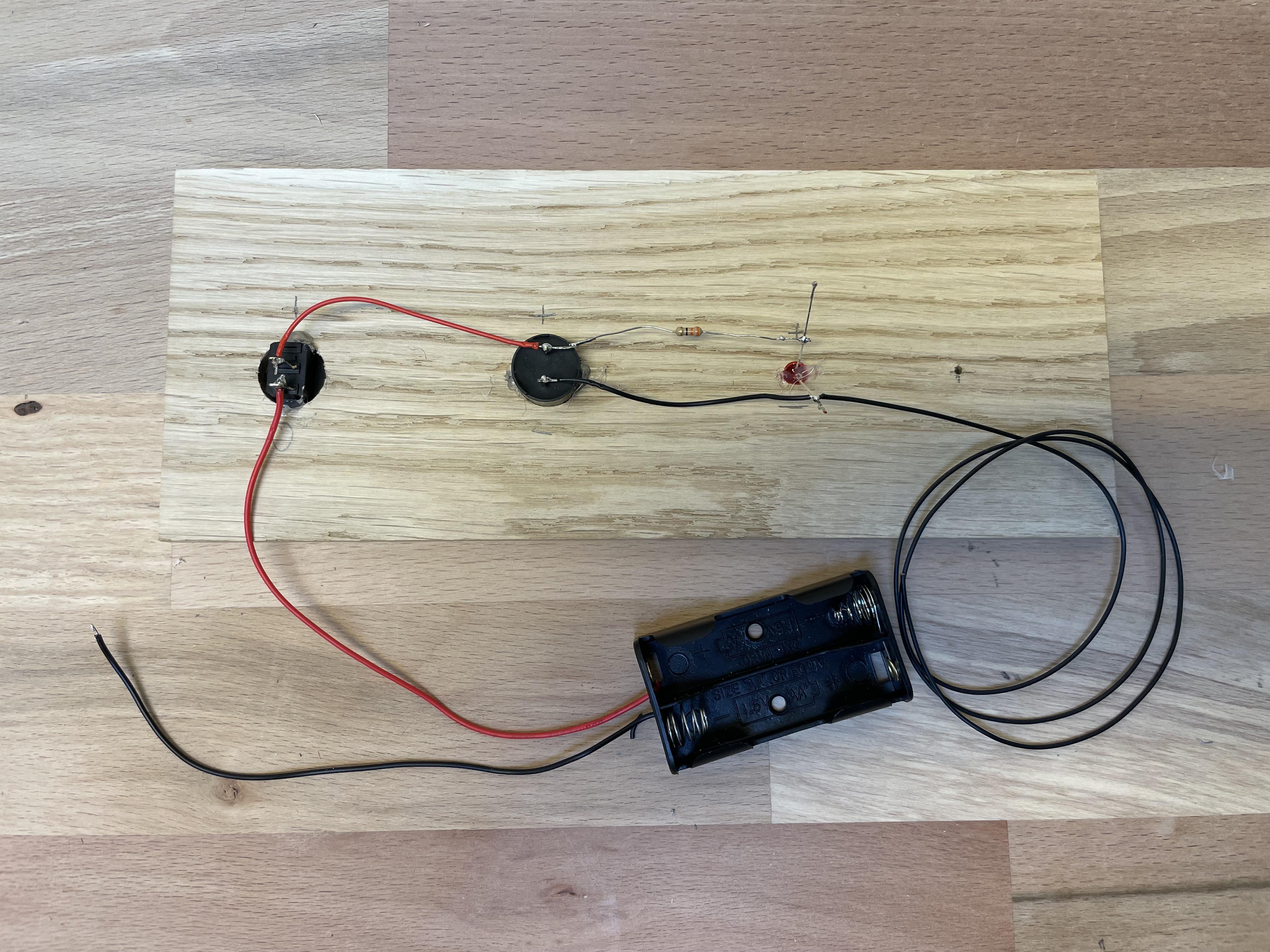

5. Op de laatste foto zie je wat je nu zou moeten hebben.

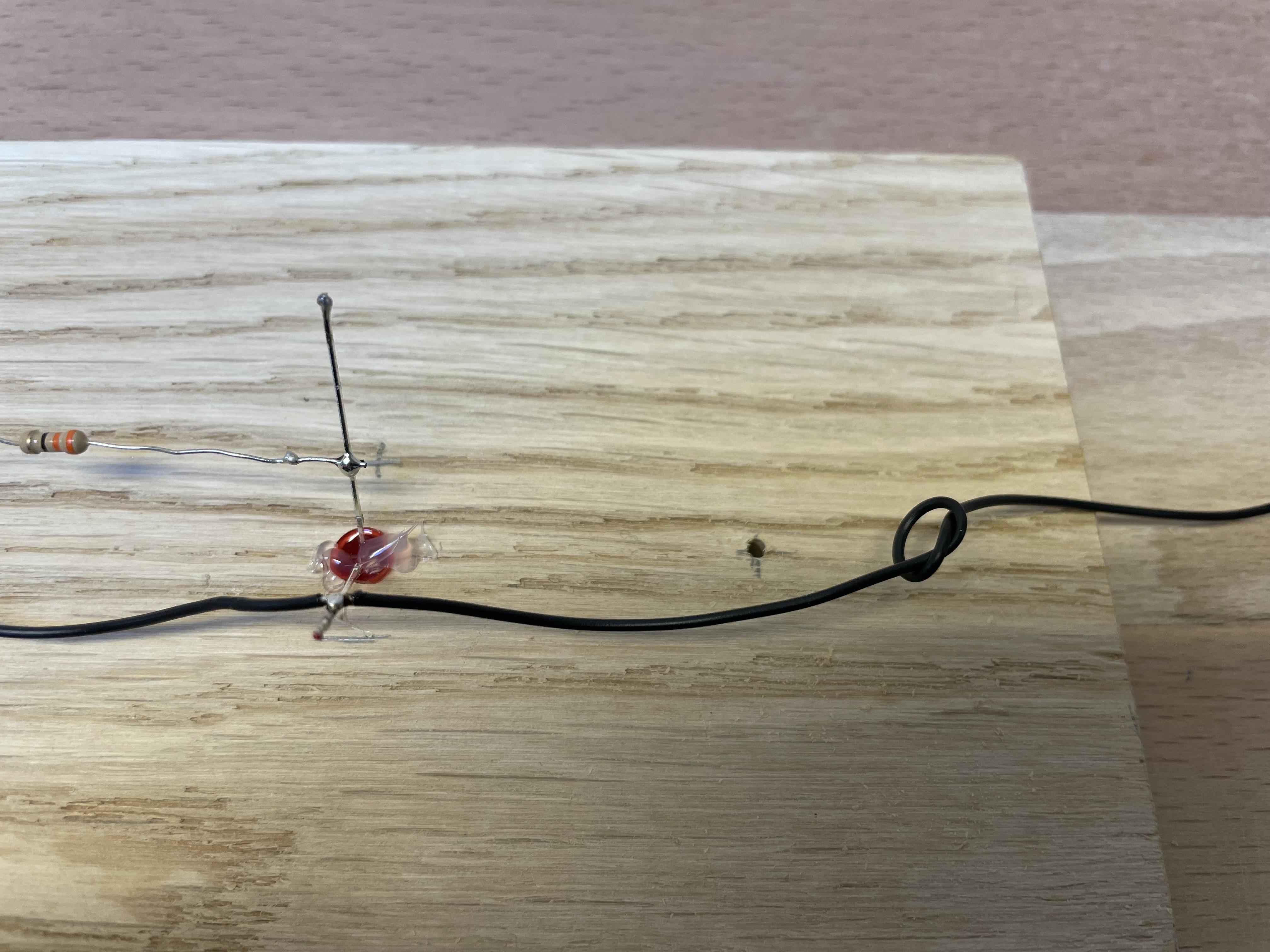

Leg een los knoopje in de zwarte draad een klein stukje voorbij het 2mm gaatje en doe de draad daar vervolgens doorheen. Het knoopje zorgt dat je niet te hard aan de draad kunt trekken.

Gebruik hotglue om de batterijhouder over het zwarte draadje heen vast te zetten. Doe hem goed in het midden van het plankje want aan de zijkanten hebben we nog ruimte nodig.

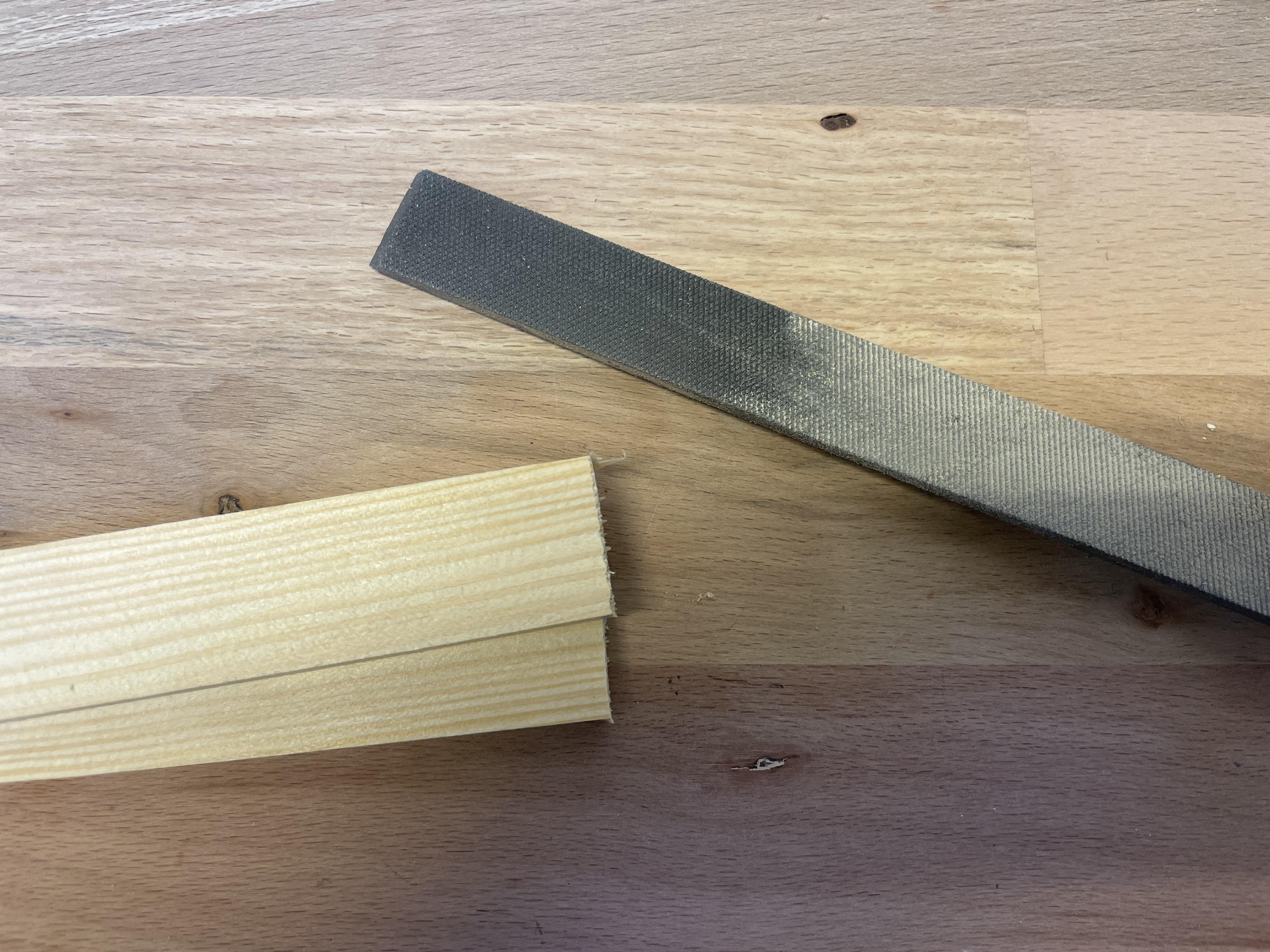

Maak twee latjes van 220mm lang. Gebruik de winkelhaak zodat ze mooi haaks worden. Zaag met de toffelzaag.

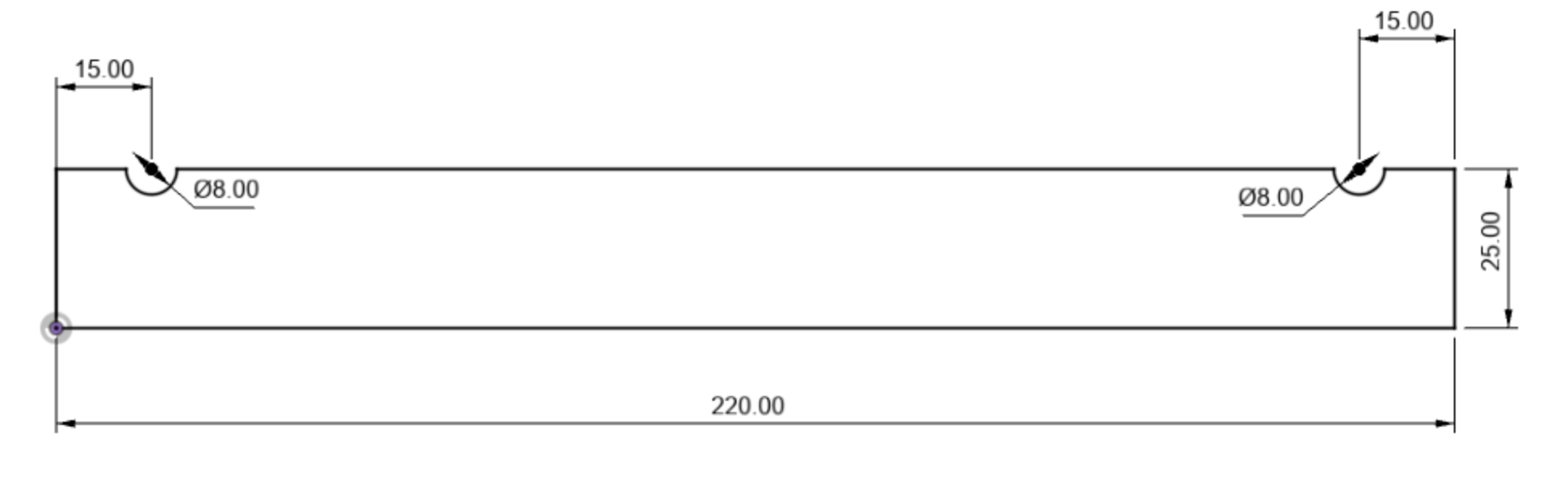

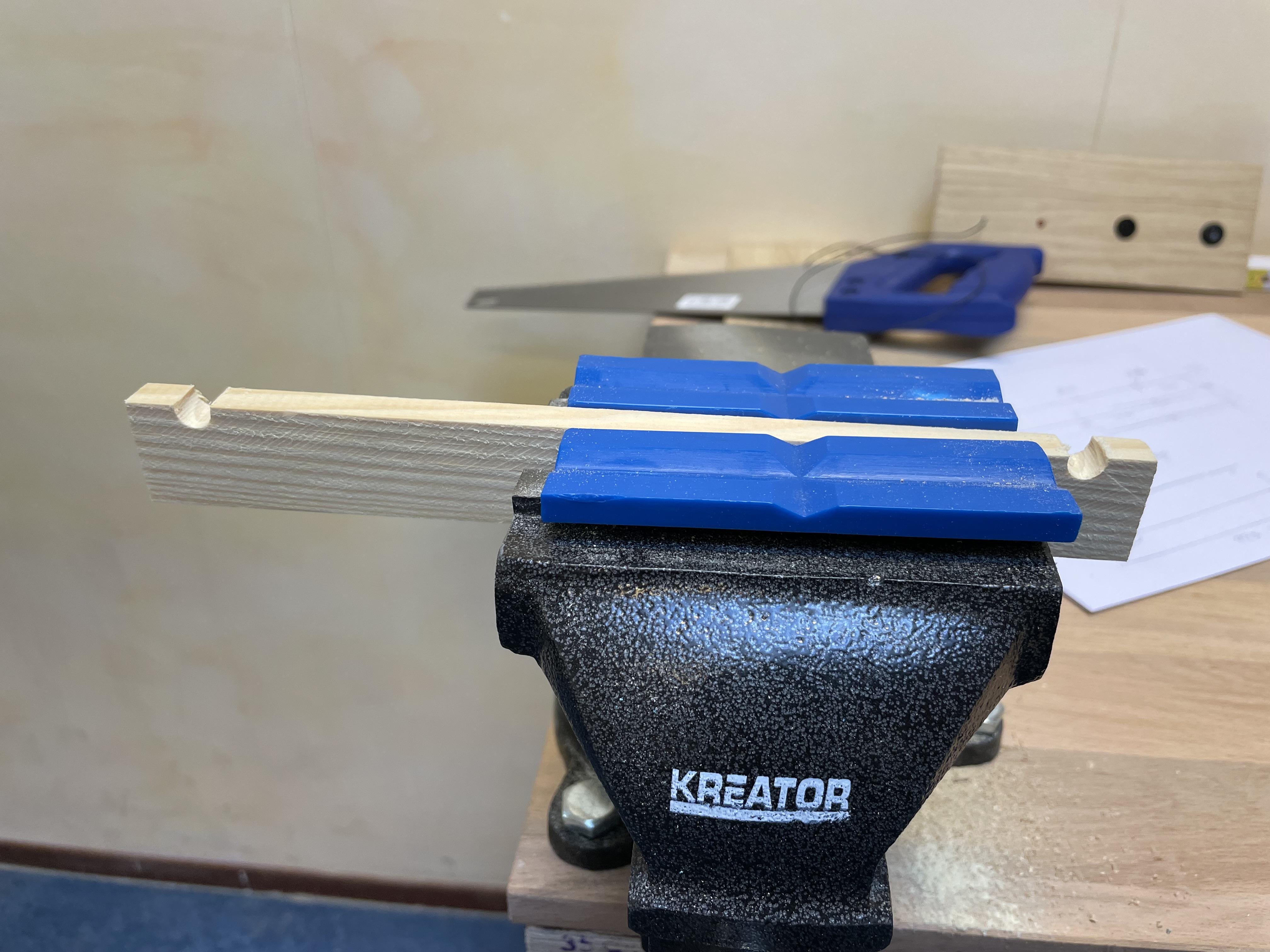

Maak in één van de latjes 2 inkepingen met een ronde vijl op de plek zoals in de tekening aangegeven.

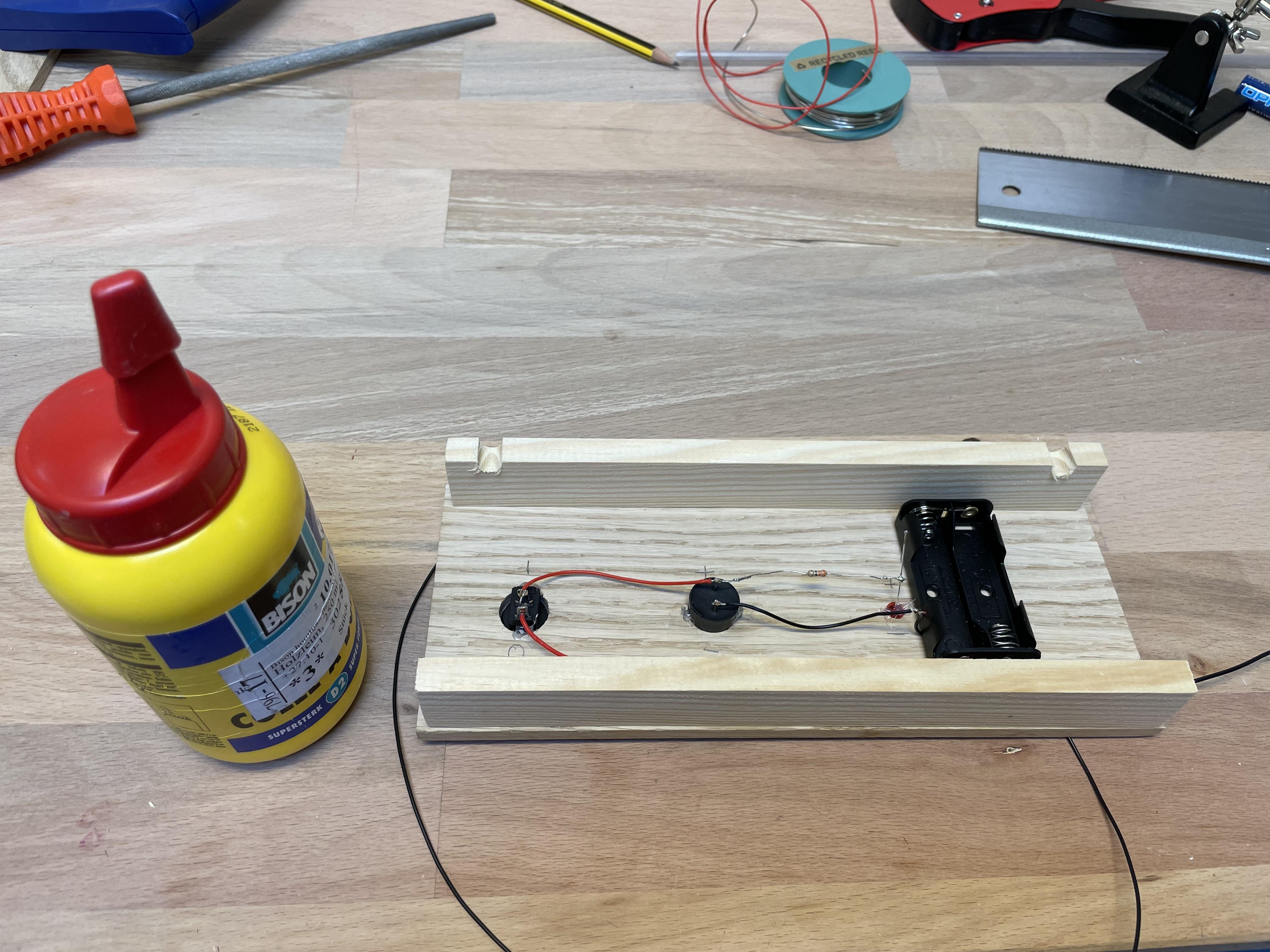

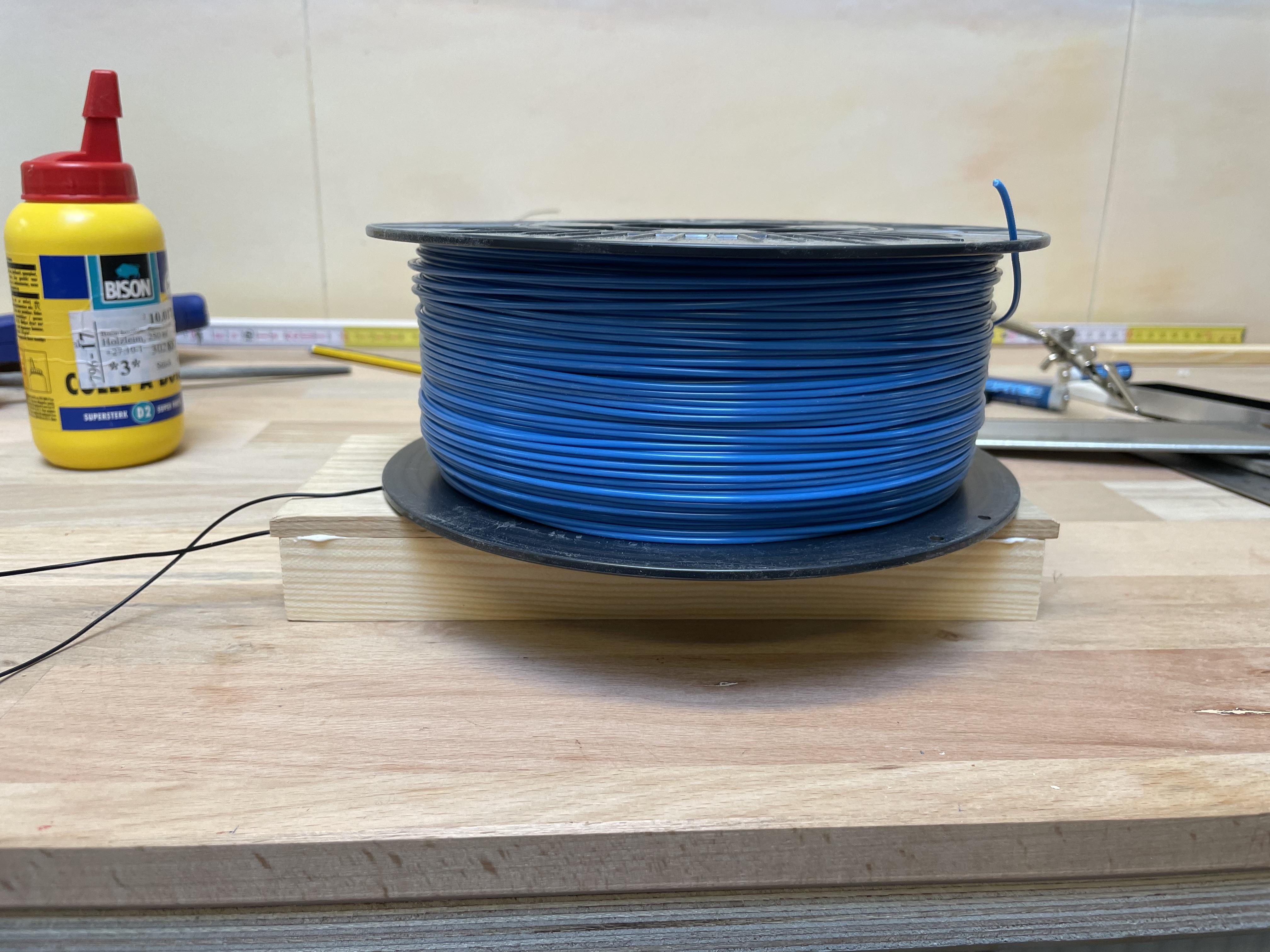

Lijm de latjes met houtlijm aan de onderkant van het plankje. Het plankje met de inkepingen komt aan de + kant en met de inkepingen van het plankje af. De latjes zijn net iets korter dan het plankje. Zorg dat hij netjes in het midden komt. Leg er iets zwaars op zodat het goed kan drogen.

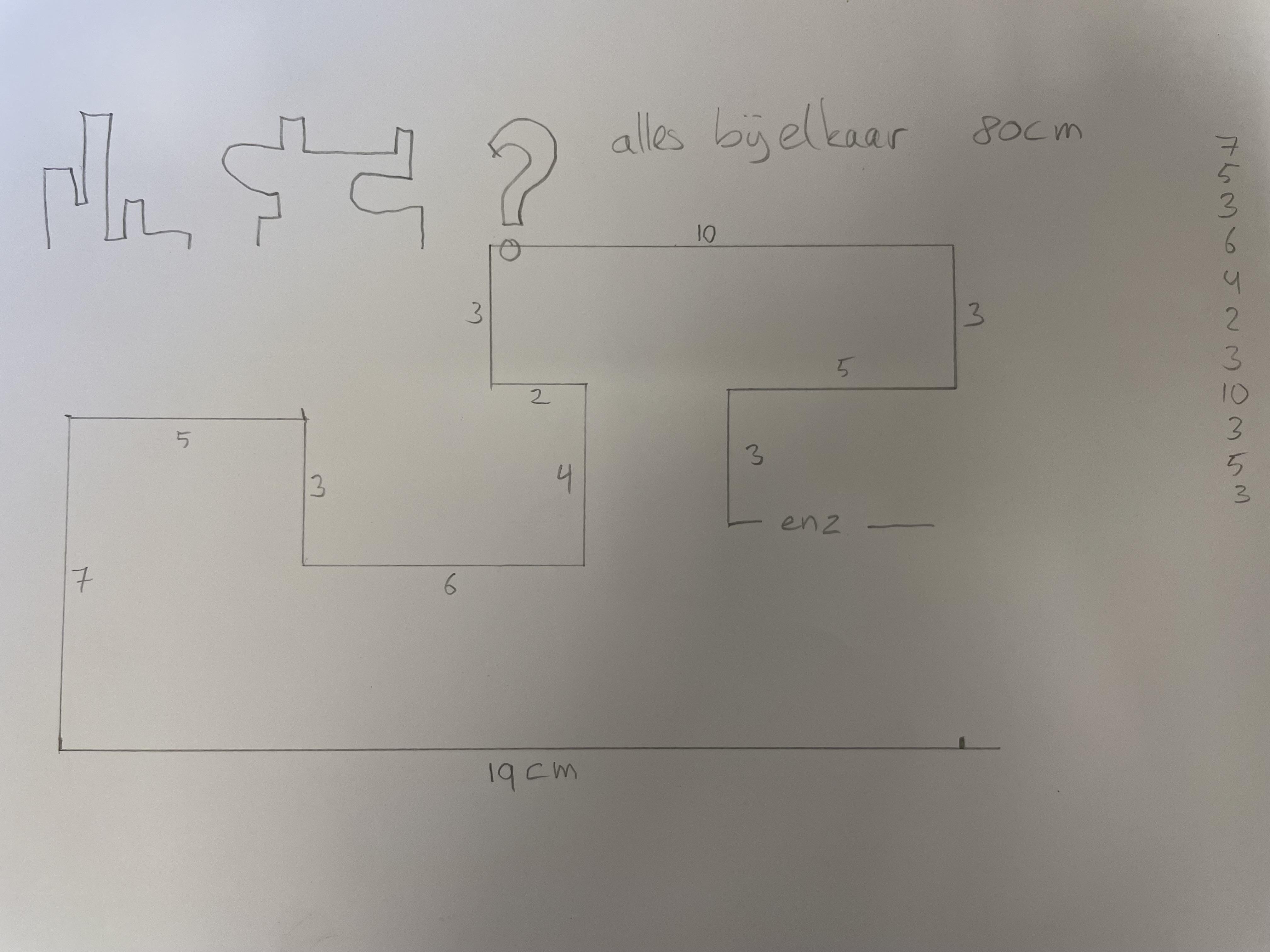

Teken op een papiertje een lijn van 19cm. Dit is het plankje. Teken de vorm zoals je hem zelf wilt. De vorm mag in totaal ongeveer 80cm lang zijn (de lijn van 19cm telt uiteraard niet mee). Zoals je in de foto hierboven kunt zien kun je per stukje meten hoe lang het is en alles bij elkaar optellen. Als je tevreden bent met je vorm ga je verder naar de volgende stap.

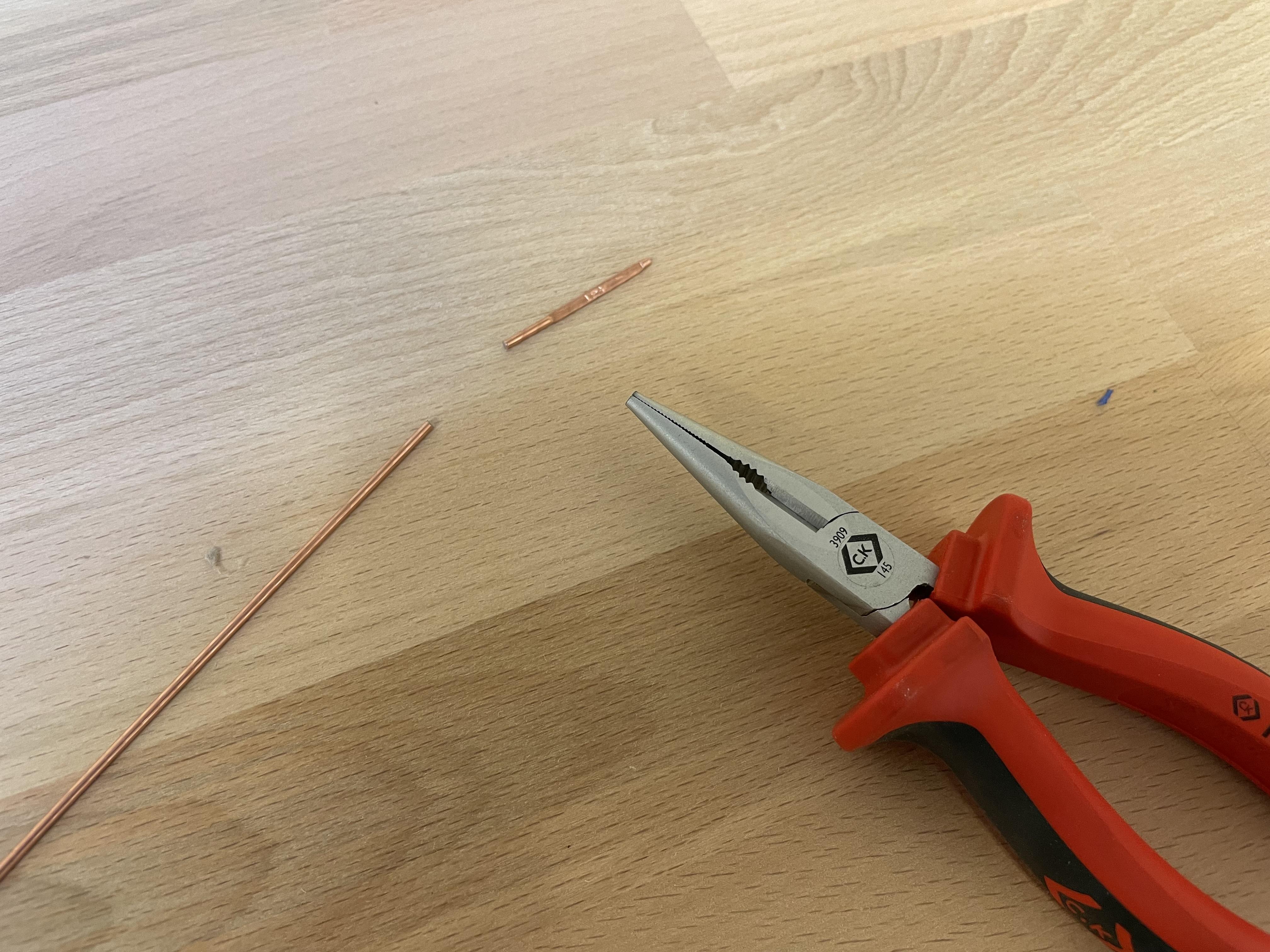

Knip de platte eindjes van de draad af. Het korte stukje gaat wegschieten dus richt even naar beneden. Let de hele tijd goed op als je met die draad bezig bent zodat je niet iemands ogen uitsteekt.

Buig met een tangetje of met de bankschroef de draad zoals je hem getekend hebt. Probeer je tekening zo goed mogelijk te volgen. Zorg dat je aan elk uiteinde ongeveer 5cm extra draad hebt dus maak de eerste bocht 5 cm verder dan in je tekening.

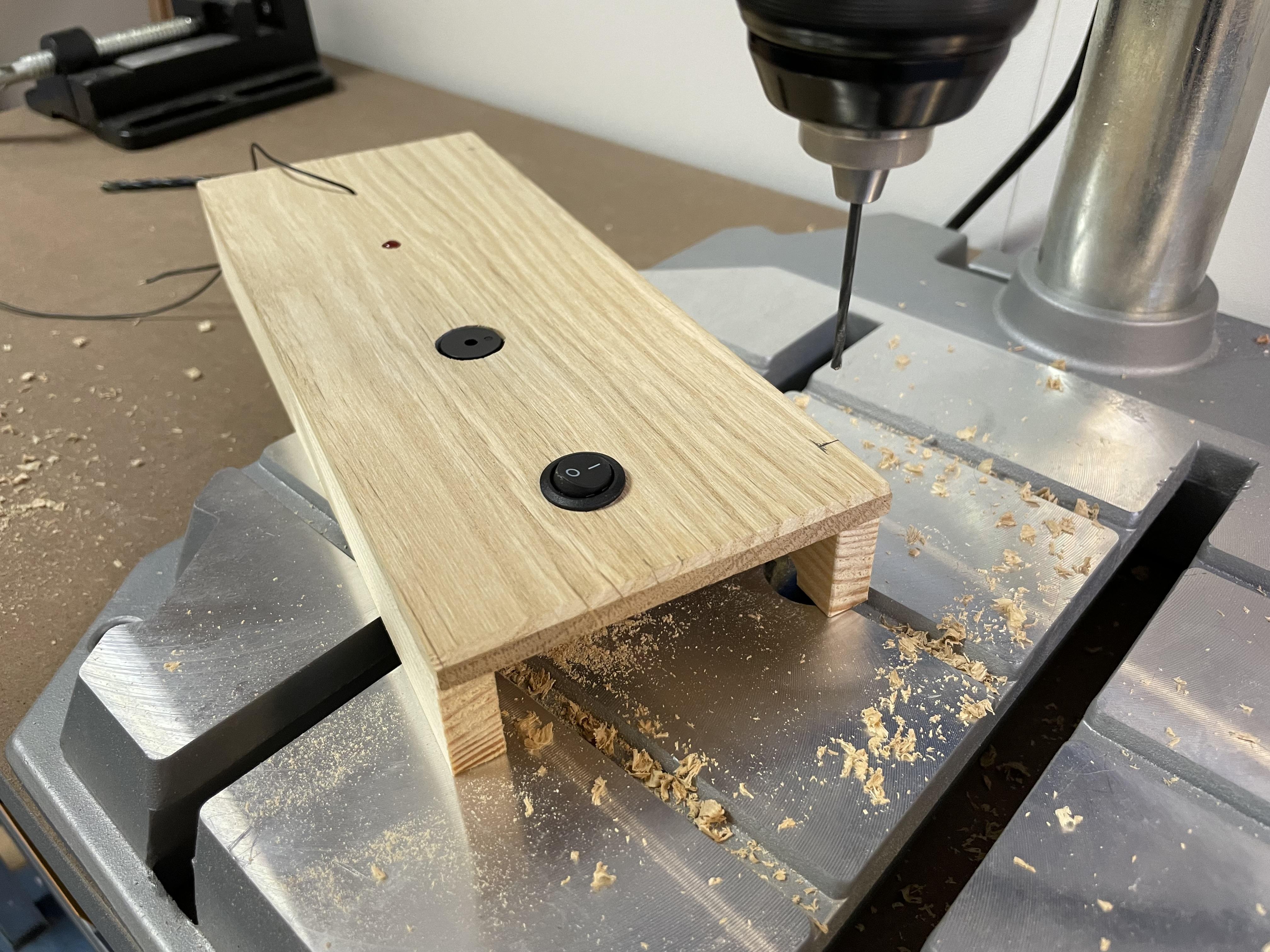

Boor met de kolomboor twee gaatjes van 2 mm op de plek zoals in de tekening hierboven. Als het goed is komen de gaatjes uit in de inkeping aan de onderkant van het latje.

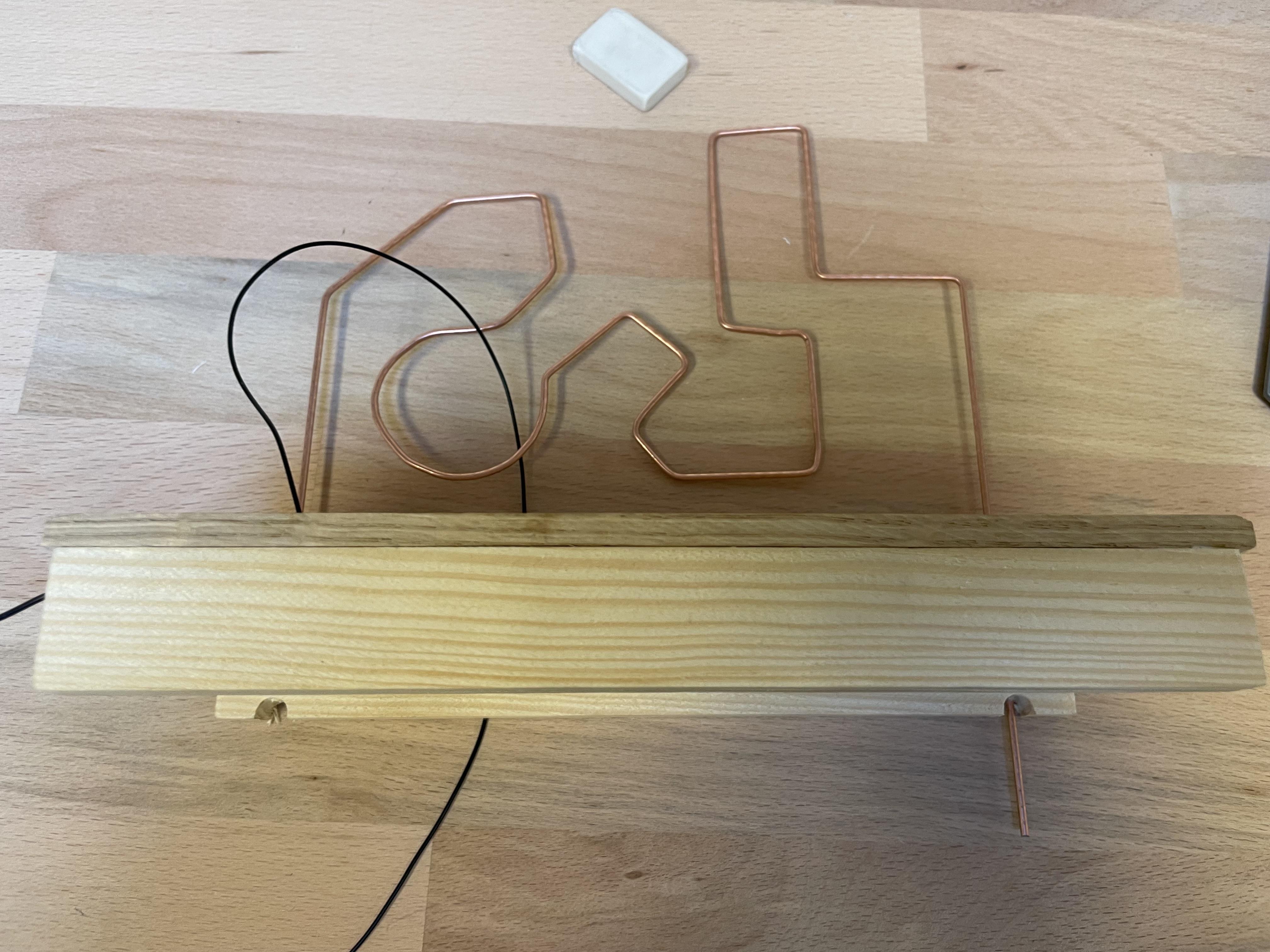

Duw de spiraal in de gaatjes. Dit gaat waarschijnlijk heel moeilijk. Een tangetje kan helpen. Zorg dat de draad een paar cm uitsteekt aan de onderkant. Bij mij is dat maar aan één kant maar als je het goed gedaan hebt is dat bij jou aan 2 kanten.

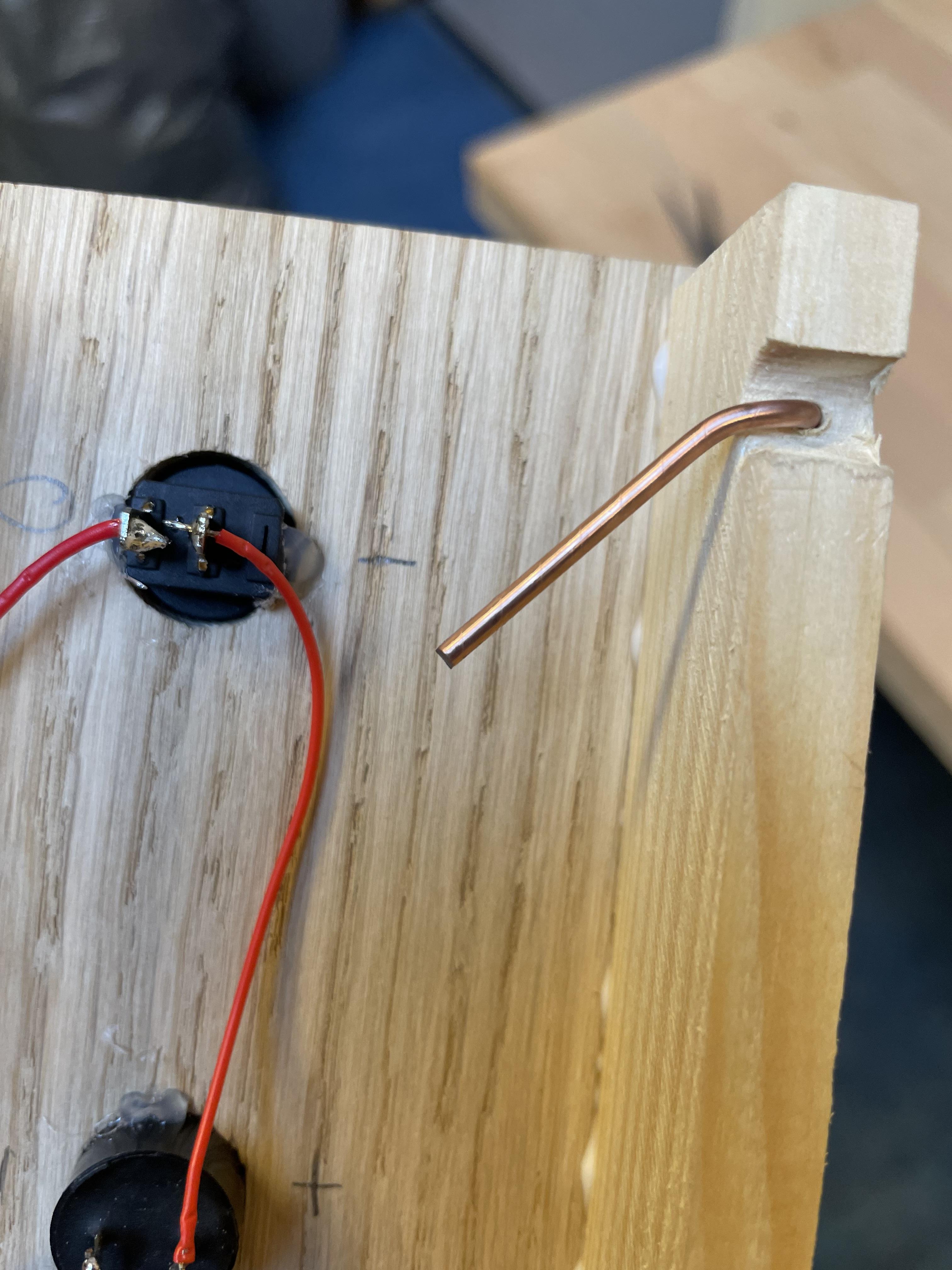

Buig de uiteinden voorzichtig naar binnen en opzij richting het midden van het plankje. Hou hierbij de latjes goed vast zodat de boel heel blijft.

Gebruik het kroonsteentje om de zwarte draad van de batterijhouder aan een van de uiteinden van de koperdraad vast te maken.

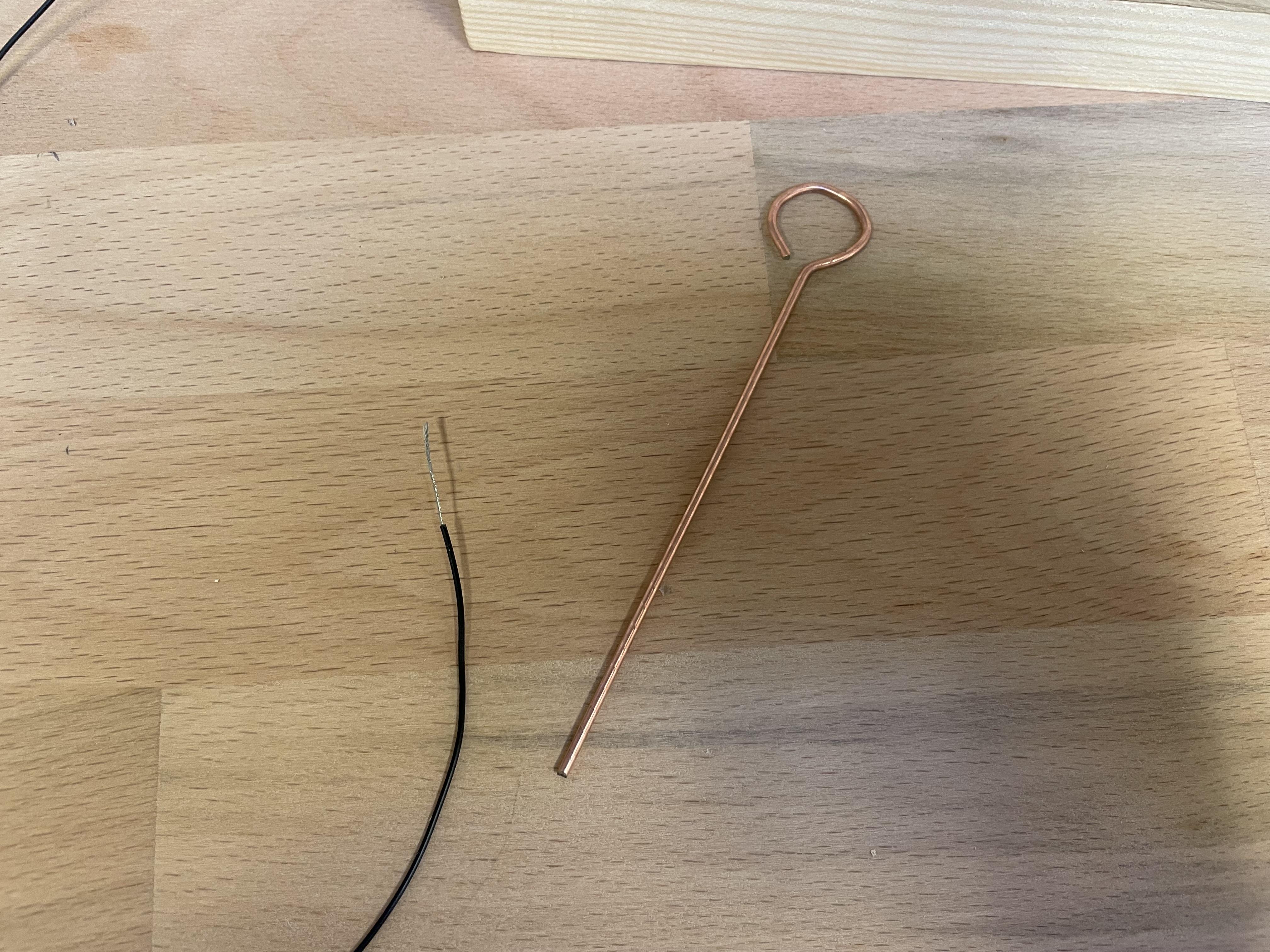

Buig een stukje koperdraad van ongeveer 15cm zoals op de eerste foto. De binnenkant van het oog is ongeveer 15mm. Buig het oog nog niet helemaal dicht.

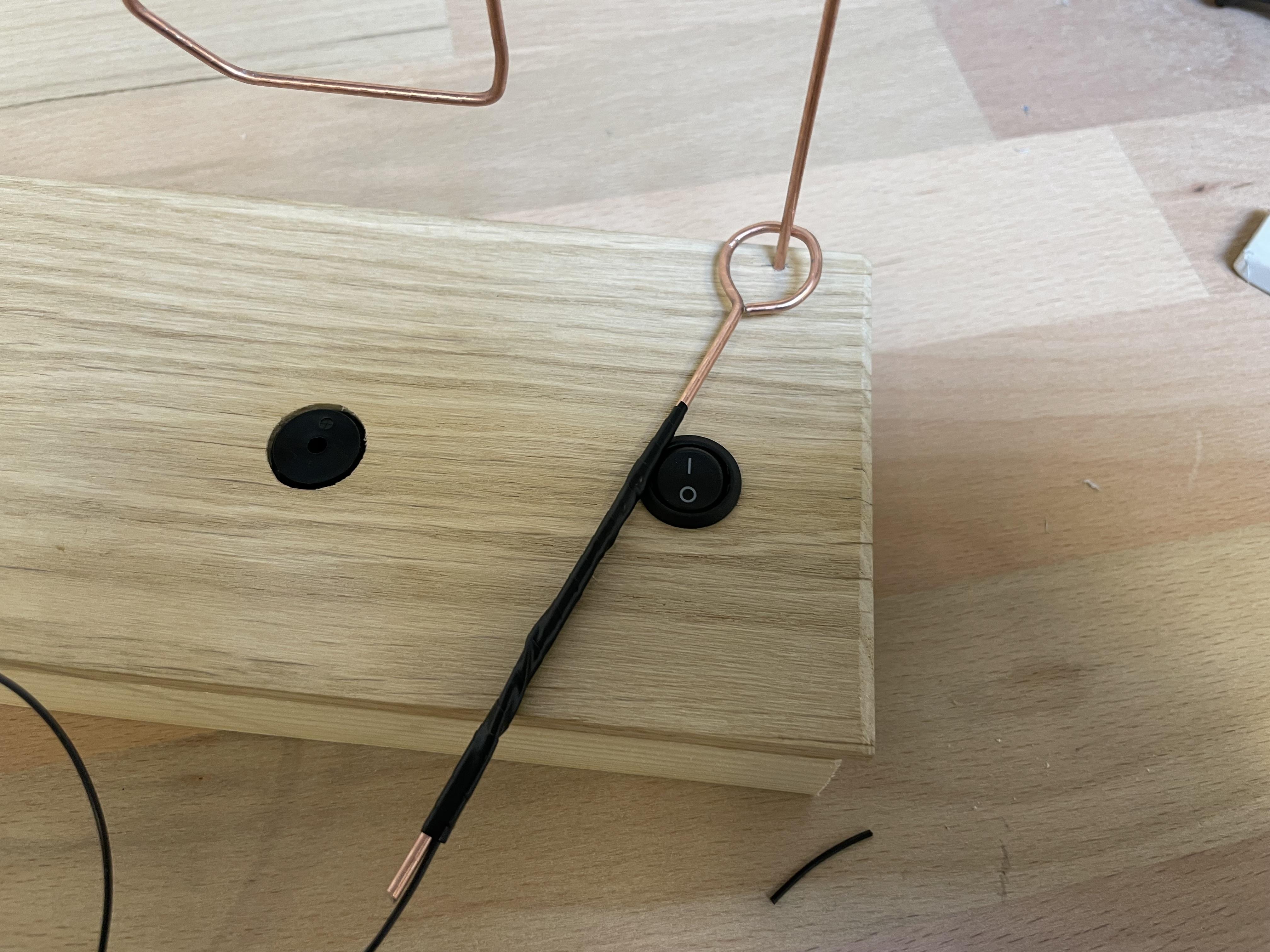

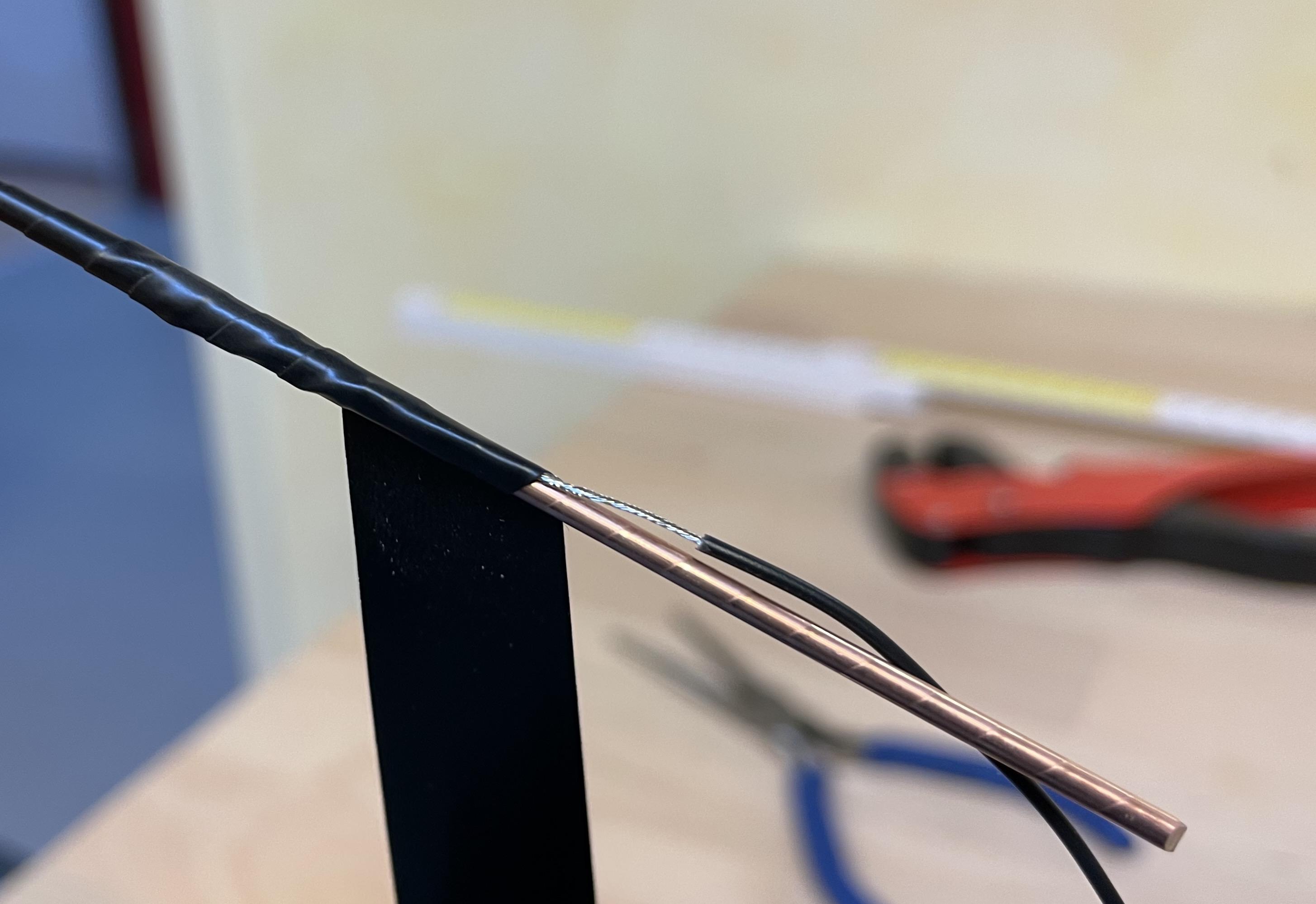

Strip ca 2cm van de zwarte draad en gebruik isolatietape (kies zelf een kleurtje) om het draadje vast te maken. Zorg dat de zwarte draad goed contact maakt met het koperdraad.

Doe het oog om de zenuwspiraal heen en buig hem helemaal dicht zodat hij er niet meer af kan.

Gebruik stukjes isolatietape om het begin en het einde te isoleren en eventueel nog ergens halverwege als 'uitrustpunt'.

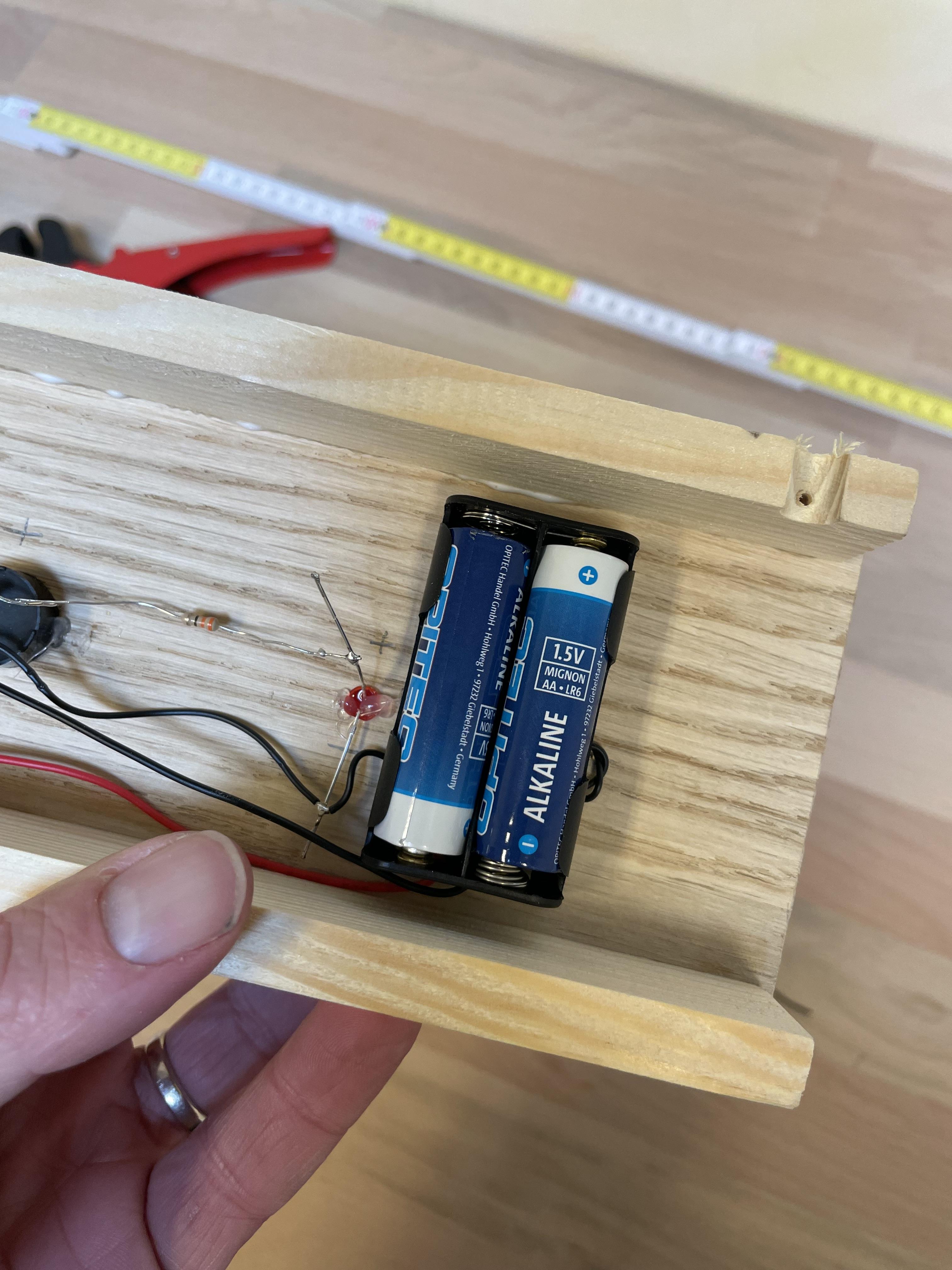

Doe de batterijen in de houder. Let op de + en de -!

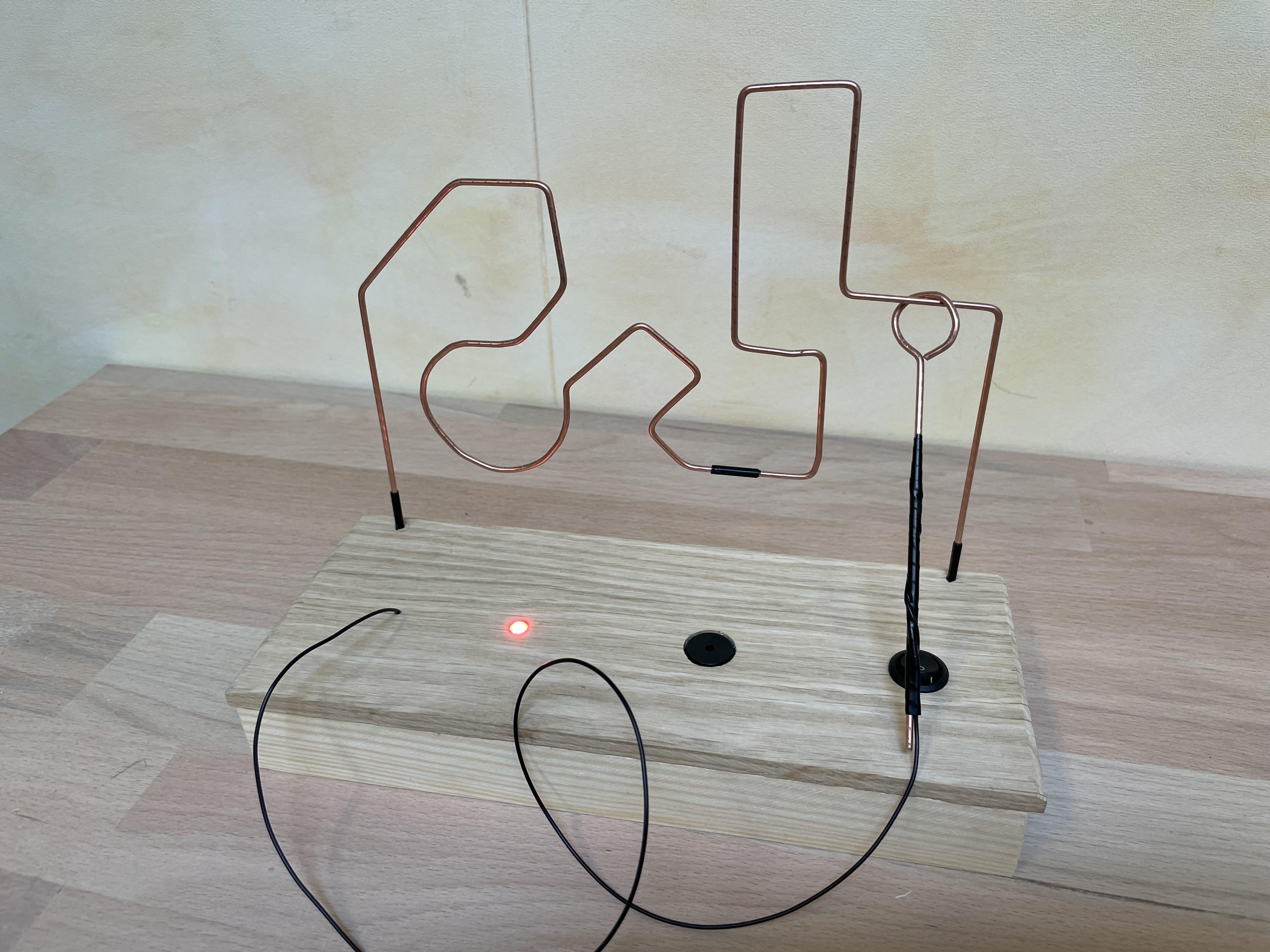

Zet de zenuwspiraal aan en kijk of het LEDje gaat branden en het piepertje gaat piepen als het oogje contact maakt met de spiraal.

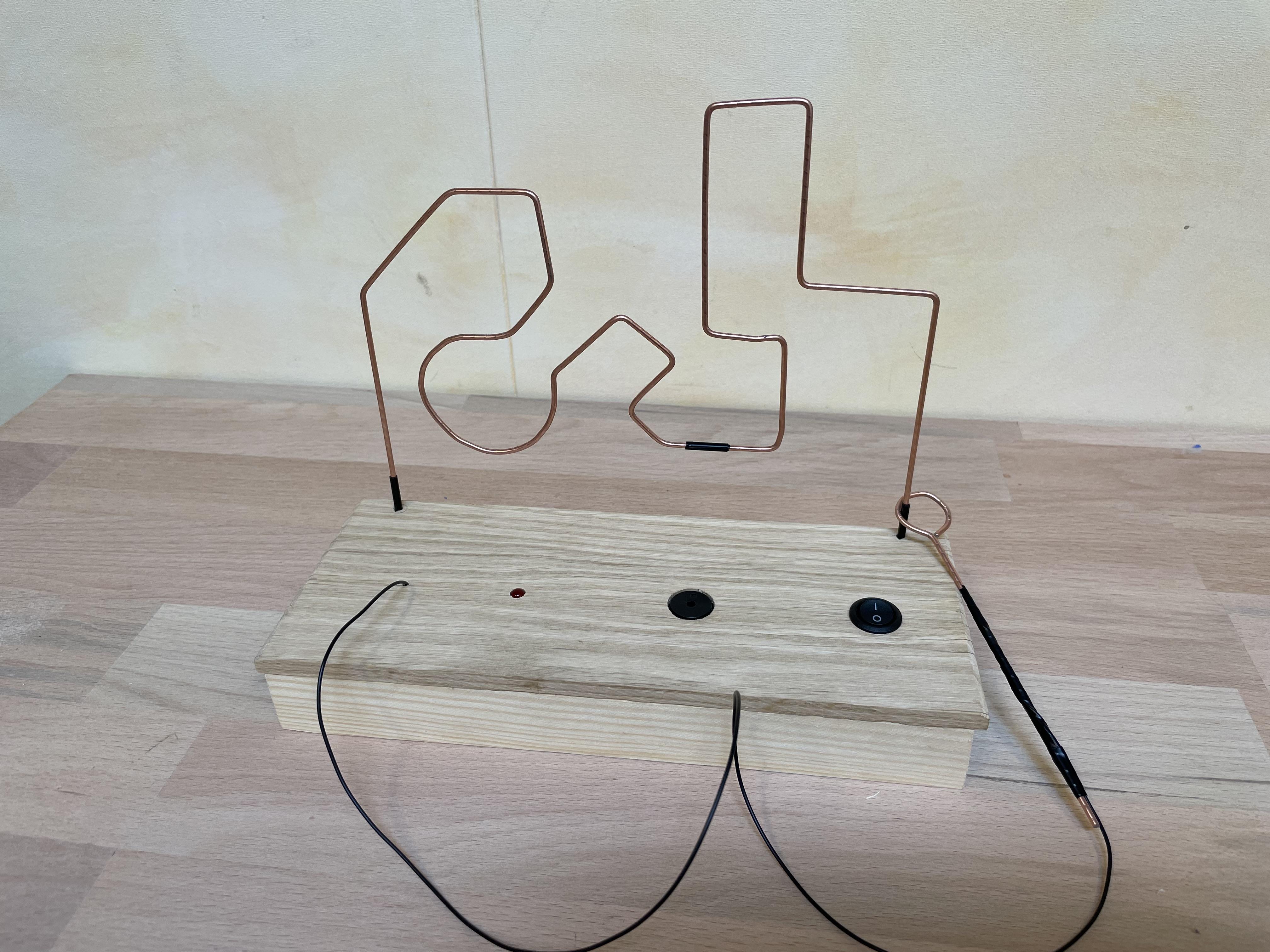

Klaar!
