Windmolen

Voor mijn keuzevak heb ik besloten een miniatuurversie van een windmolen te maken. Hij is te klein om een dynamo aan te drijven, en is dus louter ter decoratie.

Benodigdheden:

* 3mm triplex

* geïsoleerd koperdraad(rood en zwart)

* Ø32mm pvc

* elektromotor

Tools:

*soldeerbout

*lijmpistool

*lasersnijder

Om de wieken optimaal te laten draaien, is het belangrijk ze onder een hoek van ongeveer 20/160 graden te zetten. Om deze hoek te kunnen bereiken, maak je een rondje met 8 inkepingen voor de wieken. Zorg dat de inkepingen ongeveer een millimeter breder zijn dan de dikte van het materiaal dat je gebruikt voor de wieken. Ik gebruik 3mm triplex, de inkepingen worden dus 4mm.

Vergeet niet om in het midden een gat te maken, waar de as in geschoven kan worden. Bij mij is de as 6mm dik, en is het gat dat dus ook.

De wieken zijn een van de belangrijkste onderdelen van je ontwerp. Dit is het deel dat de wind op gaat vangen!

Maak een vectortekening in bijvoorbeeld illustrator, met de volgende dimensies.

Mocht je doel zijn met deze windmolen echt energie op te wekken, moeten de wieken langer en breder zijn. Anders vangen ze niet genoeg wind. Ik zou een lengte van minimaal 300mm en een dikte van minimaal 40mm adviseren.

Het is belangrijk om een goede behuizing te hebben voor de elektromotor, om deze voor externe invloeden te beschermen. De behuizing dient er tevens voor om de as te stabiliseren. De afmetingen van mijn behuizing zijn 60/50/70mm. Maak een vectortekening voor de behuizing, wieken, en tandwielen.

De tandwielen bepalen de kracht van de motor op de wieken. Mocht je de motor vervangen door een dynamo, zijn de tandwielen nog belangrijker. Dan bepalen ze namelijk de kracht van de wieken op de dynamo, en het aantal omwentelingen per minuut.

Het grootste tandwiel is aangesloten op de wieken, het kleinste op de motor. Het grootste tandwiel heeft 64 tanden, de kleinste 8.

Print nu de vectortekening in een lasersnijder.

omdat het aantal onderdelen misschien wat verwarrend kan zijn, heb ik een stappenplan uitgetekend voor het lijmen. Vergeet niet om wanneer je de motor plaatst, hem stevig in te klemmen of vast te lijmen, zodat deze niet zelf gaat tollen ipv de wieken. Gebruik voor het verlijmen het liefst een lijmpistool, omdat dit het makkelijkste werkt.

Let op! Vergeet vóór dat je de behuizing dichtlijmt niet:

* elektriciteitsdraad aan de motor te solderen

* te testen of de motor werkt

* de stroomdraad door het gat onder te trekken.

Boor een gaatje door de pvc buis, en trek hier de stroomdraden doorheen. Plak vervolgens met het lijmpistool de pvc buis aan de behuizing.

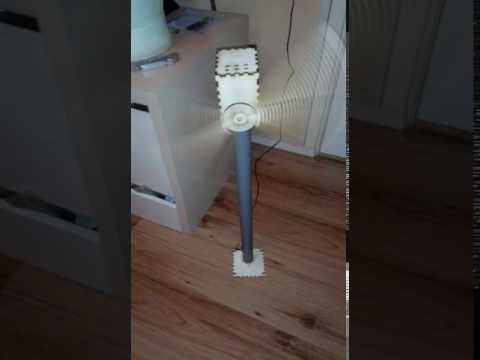

Je bent er! sluit de molen aan op 12VDC en je kunt genieten van je windmolenventilator.

Mocht je de van deze stroom"verbruiker" een stroom"leverancier" willen maken, vervang dan het volgende:

* grotere wieken

*grotere tandwielen (80 op 8)

* een buisdynamo in de plaats van een motor

Succes met bouwen!
