Walnut Dispenser, From the Series Banana's Creed (made Up Series)
by Erik van der Meer in Circuits > Arduino
126 Views, 0 Favorites, 0 Comments
Walnut Dispenser, From the Series Banana's Creed (made Up Series)
![WhatsApp Image 2023-05-21 at 11.31.58.jpeg](/proxy/?url=https://content.instructables.com/FSC/QYJD/LHW03CGI/FSCQYJDLHW03CGI.jpg&filename=WhatsApp Image 2023-05-21 at 11.31.58.jpeg)
![WhatsApp Image 2023-05-20 at 09.48.17 (1).jpeg](/proxy/?url=https://content.instructables.com/FAM/RD5R/LHUKO9HP/FAMRD5RLHUKO9HP.jpg&filename=WhatsApp Image 2023-05-20 at 09.48.17 (1).jpeg)
![WhatsApp Image 2023-05-20 at 09.48.16.jpeg](/proxy/?url=https://content.instructables.com/FYZ/DZVI/LHUKO9HB/FYZDZVILHUKO9HB.jpg&filename=WhatsApp Image 2023-05-20 at 09.48.16.jpeg)
Voor dit project heb ik een apparaat gemaakt dat de gebruiker een walnoot geeft als de gebruiker op een knopje klikt. De gebruiker kan dan de walnoot naar iemand gooien om vervolgens weer een nieuwe walnoot te krijgen uit het magazijn. Als het magazijn leeg is en de gebruiker op het knopje drukt, wordt het nummer: "Never Gonna Give You Up" van Rick Astley afgespeeld door de buzzer totdat er weer een walnoot in het magazijn zit. Dit project heeft een entertaining doeleinde, ik wil mensen kunnen laten lachen als ze mijn fantastische uitvinding van de serie Banana's Creed, afgeleid van de game serie Assasin's Creed, zien.
Om het product te laten werken moet de hand in de pols bracelet en vast worden gemaakt met de drie banden met klittenband. Vervolgens moet het systeem worden aangezet met de batterij. Vul het magazijn met walnoten, houd de arm naar beneden en druk op het knopje om een walnoot in je hand te krijgen. Het magazijn kan weer worden aangevuld tijdens dat het systeem werkende is. Is het magazijn leeg en drukt de gebruiker op het knopje, meet de lichtsensor dat in het magazijn is dat er te veel licht is. Het systeem weet dan dat er dus geen walnoot in het magazijn kan zitten en de buzzer moet beginnen. Het systeem zal de buzzer blijven aansturen totdat de lichtsensor meet dat het lichtniveau weer laag genoeg is dat er een walnoot in moet zitten.
Tijdens mijn onderzoek over wat er allemaal mogelijk is met een arduino kwam ik erachter dat een lichtsensor op een creatieve manier gebruikt kon worden dan dat ik eerst dacht. Dit was het moment dat ik een beeld kreeg hoe ik een leeg magazijn wilde gaan meten. Ook kwam ik erachter dat er diverse code op het internet is te vinden die de buzzer liedjes laat afspelen. Dit heb ik gebruikt om feedback aan de gebruiker te geven als het magazijn leeg is. Het kijken hoe een Servo werkt en dat het verschillende snelheden en standen heeft van hoe ver hij draait bleek ook erg handig te zijn voor dit project. Gedurende dit project heb ik veel hulp gehad van Elwin Fennema, een vriend van mij. Hij heeft meer ervaring met een arduino, hierdoor heeft hij mij veel dingen kunnen uitleggen en vertellen als ik niet uit diverse problemen kwam.
Als het systeem opstart moet ervan onder een walnoot in het magazijn gehouden worden en dan op het knopje geklikt worden. Dit heeft te maken met hoe een arduino werkt als hij opstart. Daar viel niks aan te veranderen, omdat we met dit project met een Arduino moesten werken.
Code van het project staat onderaan.
Gebruik dit product op eigen risico.
Supplies
Wat heb je nodig voor dit project:
- 1 Arduino UNO
- 1 Arduino Servo
- 2 1kΩ weerstanden
- 2 330Ω weerstanden
- Aansluitdraden
- 1 Drukknop
- 1 Photosensitive Resistor
- 1 LED (Blauw)
- 1 Buzzer
- 1 Prototype Board
- 1 9 volt batterij + aansluiting
- 1 Pols bracelet
- 1 Rol Duct tape
- Walnoten
- Lijm
- Lege keukenrol
- Touw
- Beschikking tot 3D printer
- Beschikking tot soldeerstation
Grab Your Stuff
Om te beginnen verzamelde ik eerst alle spullen. Dit houdt in dat ik de 9 volt batterij aansluiting heb besteld en de 9 volt batterij heb gekocht. De rest van de componenten had ik al gekregen van de Arduino van school, had ik zelf al thuis liggen en had ik tot beschikking in mijn omgeving.
Schematische Weergave
![WhatsApp Image 2023-05-21 at 11.12.20.jpeg](/proxy/?url=https://content.instructables.com/FFP/YS14/LHW039KF/FFPYS14LHW039KF.jpg&filename=WhatsApp Image 2023-05-21 at 11.12.20.jpeg)
Hier is een schematische weergave die Elwin Fennema heeft gemaakt. Om hiermee mij het concept en de manier uit te leggen, zodat ik het snapte en daarna verder kon werken.
Testen
![image_2023-05-20_100835428.png](/proxy/?url=https://content.instructables.com/FRF/25NH/LHUKOA45/FRF25NHLHUKOA45.png&filename=image_2023-05-20_100835428.png)
![WhatsApp Image 2023-05-20 at 09.48.24 (1).jpeg](/proxy/?url=https://content.instructables.com/FHZ/9LGE/LHUKOADS/FHZ9LGELHUKOADS.jpg&filename=WhatsApp Image 2023-05-20 at 09.48.24 (1).jpeg)
![WhatsApp Image 2023-05-20 at 09.48.23 (3).jpeg](/proxy/?url=https://content.instructables.com/FO4/T78K/LHUKOAE2/FO4T78KLHUKOAE2.jpg&filename=WhatsApp Image 2023-05-20 at 09.48.23 (3).jpeg)
![WhatsApp Image 2023-05-20 at 09.48.24.jpeg](/proxy/?url=https://content.instructables.com/FLT/S8R8/LHUKOAED/FLTS8R8LHUKOAED.jpg&filename=WhatsApp Image 2023-05-20 at 09.48.24.jpeg)
![WhatsApp Image 2023-05-20 at 09.48.23 (1).jpeg](/proxy/?url=https://content.instructables.com/FP1/JU1Y/LHUKOAES/FP1JU1YLHUKOAES.jpg&filename=WhatsApp Image 2023-05-20 at 09.48.23 (1).jpeg)
Het systeem bestaat uit verschillende componenten die individueel getest moeten worden. Ik heb een snelle schets gemaakt hoe het er schematisch uit zag in mijn hoofd.
Daarin zien we dat er 5 verschillende dingen nodig hebben: Licht, Licht sensor, buzzer, servo en een knopje voor de input. Het licht moest permanent aanstaan. De Lichtsensor moet meten wanneer er meer dan X aantal licht is en een signaal doorsturen naar de buzzer als er op het knopje wordt gedrukt en er X aantal licht is. Dit betekent namelijk dat er geen walnoot tussen het lampje en de sensor zit en het magazijn dus leeg is. Het knopje moet de servo aansturen, wordt er op geklikt moet de servo 1 walnoot door laten, die dan in de gebruiken zijn/haar hand komt. Na dit gemaakt en getest te hebben op een breadboard, kon ik verder met de volgende stap.
Bij de bestanden staat een stukje code dat ik heb gebruikt om te testen en de foto's geven verschillende punten aan tijdens het testproces.
Downloads
Magazijn
![WhatsApp Image 2023-05-20 at 09.48.22 (2).jpeg](/proxy/?url=https://content.instructables.com/FQB/QKQ9/LHUKOBEL/FQBQKQ9LHUKOBEL.jpg&filename=WhatsApp Image 2023-05-20 at 09.48.22 (2).jpeg)
![WhatsApp Image 2023-05-20 at 09.48.23.jpeg](/proxy/?url=https://content.instructables.com/FBP/7WUV/LHUKOB9Z/FBP7WUVLHUKOB9Z.jpg&filename=WhatsApp Image 2023-05-20 at 09.48.23.jpeg)
![WhatsApp Image 2023-05-20 at 09.48.22 (3).jpeg](/proxy/?url=https://content.instructables.com/F0Z/W83D/LHUKOBEW/F0ZW83DLHUKOBEW.jpg&filename=WhatsApp Image 2023-05-20 at 09.48.22 (3).jpeg)
![WhatsApp Image 2023-05-20 at 09.48.22 (1).jpeg](/proxy/?url=https://content.instructables.com/FIS/TB2W/LHUKOBFC/FISTB2WLHUKOBFC.jpg&filename=WhatsApp Image 2023-05-20 at 09.48.22 (1).jpeg)
Het magazijn maken heb ik gedaan door middel van een lege keukenrol, touw, duct tape en een pols bracelet. Deze pols bracelet is ooit uitgeprint als experiment, maar voor dit project zou elke pols bracelet moeten werken.
De stappen:
Maak twee gaten aan het een einde van de keukenrol, dit zijn de plekken waar het lampje en de sensor zullen gaan zitten. Deze gaten moeten tegenover elkaar zitten.
Tape de servo aan het uiteinde van de keukenrol, aan de kant van de twee gaten.
Bind met het touw de keukenrol aan de bracelet.
Tape de rest goed vast zodat het sterk genoeg is.
Solderen En Bedraden
![WhatsApp Image 2023-05-20 at 09.48.19 (2).jpeg](/proxy/?url=https://content.instructables.com/F1Z/53GB/LHUKOCU5/F1Z53GBLHUKOCU5.jpg&filename=WhatsApp Image 2023-05-20 at 09.48.19 (2).jpeg)
![WhatsApp Image 2023-05-20 at 09.48.19 (1).jpeg](/proxy/?url=https://content.instructables.com/FH2/R7HE/LHUKODMZ/FH2R7HELHUKODMZ.jpg&filename=WhatsApp Image 2023-05-20 at 09.48.19 (1).jpeg)
![WhatsApp Image 2023-05-20 at 09.48.21 (1).jpeg](/proxy/?url=https://content.instructables.com/FYA/YLXC/LHUKOCC1/FYAYLXCLHUKOCC1.jpg&filename=WhatsApp Image 2023-05-20 at 09.48.21 (1).jpeg)
![WhatsApp Image 2023-05-20 at 09.48.22.jpeg](/proxy/?url=https://content.instructables.com/F9N/C2N0/LHUKOCCH/F9NC2N0LHUKOCCH.jpg&filename=WhatsApp Image 2023-05-20 at 09.48.22.jpeg)
![WhatsApp Image 2023-05-20 at 09.48.20 (2).jpeg](/proxy/?url=https://content.instructables.com/FL6/CG09/LHUKOCTL/FL6CG09LHUKOCTL.jpg&filename=WhatsApp Image 2023-05-20 at 09.48.20 (2).jpeg)
![WhatsApp Image 2023-05-20 at 09.48.20 (3).jpeg](/proxy/?url=https://content.instructables.com/F9Q/W25A/LHUKODLM/F9QW25ALHUKODLM.jpg&filename=WhatsApp Image 2023-05-20 at 09.48.20 (3).jpeg)
![WhatsApp Image 2023-05-20 at 09.48.19.jpeg](/proxy/?url=https://content.instructables.com/FS3/L2E8/LHUKODMA/FS3L2E8LHUKODMA.jpg&filename=WhatsApp Image 2023-05-20 at 09.48.19.jpeg)
Alle onderdelen moeten worden gesoldeerd zodat het niet los gaat en kan worden verwerkt in het systeem. Dit was een heel vervelend werkje. Dit kwam voornamelijk door de hoeveelheid ervaring die ik heb met solderen (geen). Ook worden hier alle onderdelen op de juiste plek gezet zodat de bedrading klopt en op de Arduino kan worden aangesloten. Dit was erg belangrijk zodat daarna de behuizing van alles netjes kan worden gemaakt.
Op de foto's zijn verschillende momenten te zien, ook is er een foto te zien van het passen van het gadget.
3D Printen
![WhatsApp Image 2023-05-20 at 09.48.18 (1).jpeg](/proxy/?url=https://content.instructables.com/F7O/E3EY/LHUKODDE/F7OE3EYLHUKODDE.jpg&filename=WhatsApp Image 2023-05-20 at 09.48.18 (1).jpeg)
Daarna moet het bakje waar de arduino in gaat worden geprint zodat het mooi en netjes op keukenrol kan worden geplakt. Het bakje wordt in verschillende onderdelen geprint en dit moet in elkaar gezet worden met alle bedrading erbij. Dit heb ik gedaan doormiddel van tape en lijm.
Downloads
Alles Bij Elkaar Voegen
![WhatsApp Image 2023-05-20 at 09.48.17 (1).jpeg](/proxy/?url=https://content.instructables.com/FP1/QSW5/LHUKOE7Y/FP1QSW5LHUKOE7Y.jpg&filename=WhatsApp Image 2023-05-20 at 09.48.17 (1).jpeg)
![WhatsApp Image 2023-05-20 at 09.48.20 (1).jpeg](/proxy/?url=https://content.instructables.com/FTI/FXY9/LHUKOE5V/FTIFXY9LHUKOE5V.jpg&filename=WhatsApp Image 2023-05-20 at 09.48.20 (1).jpeg)
![WhatsApp Image 2023-05-20 at 09.48.17 (3).jpeg](/proxy/?url=https://content.instructables.com/FYU/EYIY/LHUKOE6J/FYUEYIYLHUKOE6J.jpg&filename=WhatsApp Image 2023-05-20 at 09.48.17 (3).jpeg)
![WhatsApp Image 2023-05-20 at 09.48.17.jpeg](/proxy/?url=https://content.instructables.com/FLN/99DD/LHUKOE78/FLN99DDLHUKOE78.jpg&filename=WhatsApp Image 2023-05-20 at 09.48.17.jpeg)
![Walnut dispenser](/proxy/?url=https://content.instructables.com/F8F/HTDP/LHYV1D53/F8FHTDPLHYV1D53.jpg&filename=Walnut dispenser)

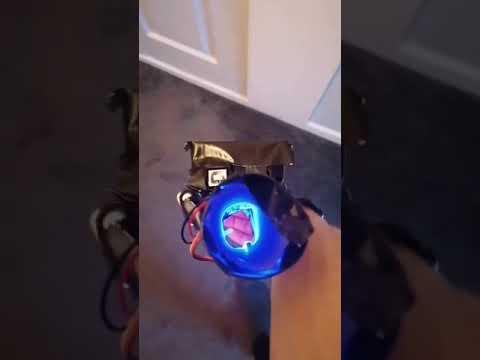

Dit is de laatste stap waar ik alles op elkaar heb geplakt en de batterij naast het bakje heb geplakt zodat hij niet opvalt, maar het systeem wel makkelijk uit gezet kan worden. Dit is voornamelijk met tape gedaan en lijm. Door de zwarte tape werd het project 1 geheel dat relatief sterk was. Diverse draden zijn niet weg te werken, maar dit is ook niet nodig voor de stijl van dit project.
Conclusie
Tijdens dit project heb ik veel geleerd over het werken met een Arduino Uno. Er kwam meer bij kijken dan ik verwacht had. Ik heb veel geleerd over hoe je van huisproducten toch een erg leuk werkend iets kan maken.
Ik heb dit project met een entertaining doel gemaakt. Het idee van een "wapen" dat walnoten geeft als munitie klonk mij erg goed in de oren. De lach die verscheen op mensen hun gezicht als ik het moordlustige wapen de walnoot dispenser pakte was erg leuk om te zien. Ik ben dan ook zeer tevreden over het eindresultaat.
Doordat Elwin Fennema mij schematisch dingen heeft kunnen uitleggen over hoe een circuit werkt, hoe een servo werkt etc. heb ik veel inzicht gekregen over het werken met een arduino.
