WIFI RGB Led

by shab1r in Circuits > LEDs

552 Views, 0 Favorites, 0 Comments

WIFI RGB Led

WIFI RGB led.jpg

In deze blog gaan we kijken hoe we een RGB led kunnen besturen met de Blynk-app en Google assisten.

Wat Heb Je Nodig

Voor dit project hebben we het volgende nodig:

  • 1x NodeMCU 12E
  • 1x RGB LED
  • 3x 220 Ohm weerstanden
  • 7x jumper kabels
  • 1x Breedbord

​Het Circuit


Dit is hoe ik mijn led en ir sensor heb aangesloten. Je kan het verander maar let op dat je dat in de code ook veranderd.

Software Blynk

main widgets.jpg
led setting.jpg
button setting.jpg
rgb settings.jpg
slider setting.jpg

Voor dit project moeten we de Blynk app en de IFTTT app installeren.

De Blynk app vraagt om een account aan te maken.

Nadat je een account hebt aangemaakt wordt er een AUTH token naar je email verstuurd. Die heb je later nodig.

Blynk is een geweldige app voor IoT projecten en het heeft een eigen community website waar je vragen kan stellen net als arduino

Blynk

Stap 3.1

Voeg widgets toe.

In mijn geval:

  • LED
  • BUTTON
  • WIDGET
  • SLIDER

Stap 3.2

Door op de widget te klikken kom je in de instellingen van de widget. Geef elke widget een pin. Ik maak gebruik van virtualpins , dus V0, V1, V2 en V3. Blynk geeft je de mogelijkheid om 255 virtuele pinnen te kiezen. Het is mogelijk om voor elke widget een waarde in te stellen. die waarden worden door gestuurd naar je NodeMCU en vanaf daar kan je allemaal taken mee uitvoeren. bijvoorbeeld voor de button widget sturen we 1 als het uit is en 0 als het aan is. de reden dat we 1 sturen voor uit en 0 voor aan is omdat ik een anode RBG led, dus inplaats van ground gaat het pootje naar 3.3 volt

Software IFTTT


Na dat we klaar zijn met de Blynk app gaan we verder met de IFTTT app.

Hiervoor moet je ook een account maken. gebruik een email die verbonden is met de Google assistant app.

IFTTT

Stap 1

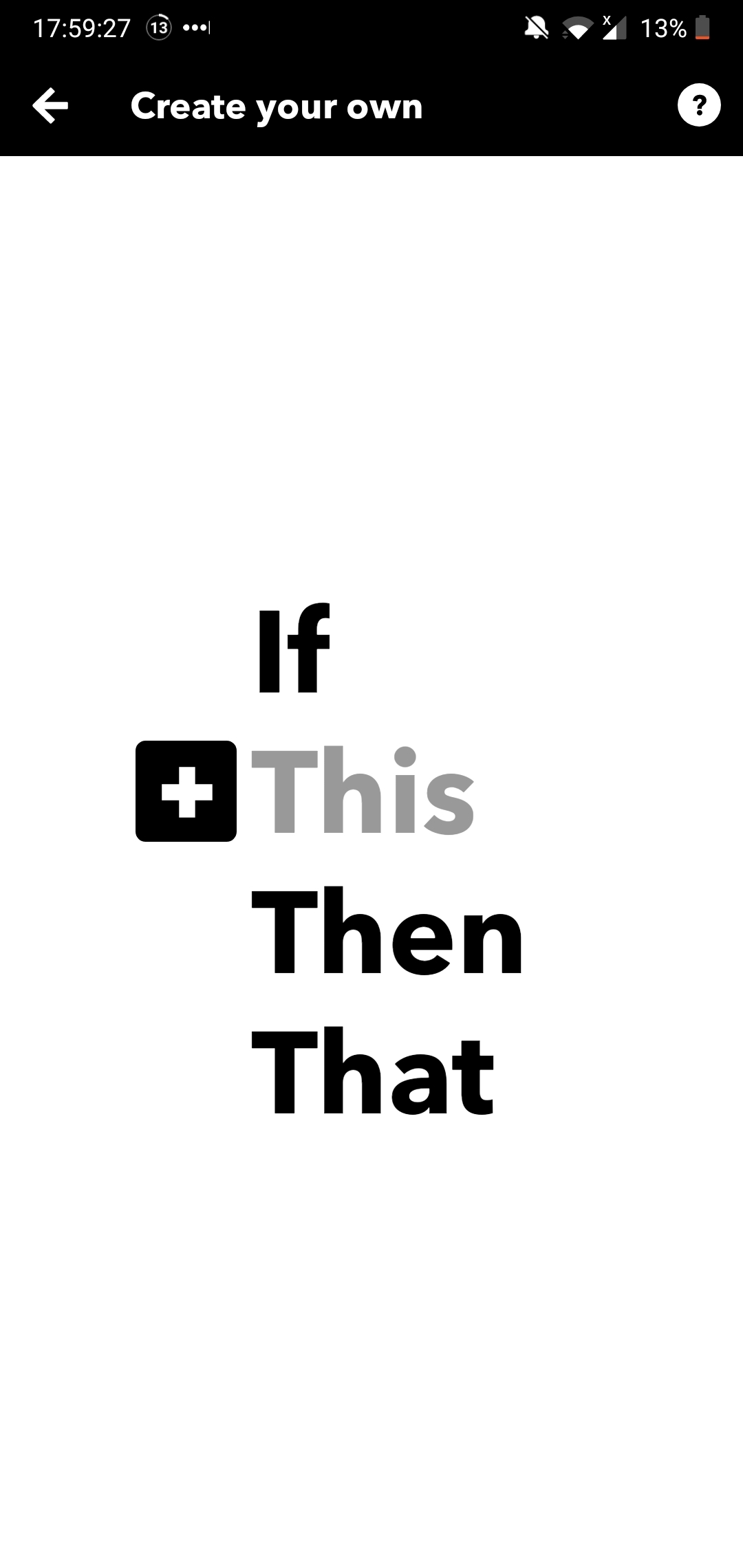

Open de app de app en klik op + teken. daarna kom je een scherm tegen waarop staat if+This Then That daar komt de naam IFTTT vandaan. klik op This.

Stap 2

Nadat je op "This" hebt geklikt, moet je zoeken naar Google Assistant en klik erop.

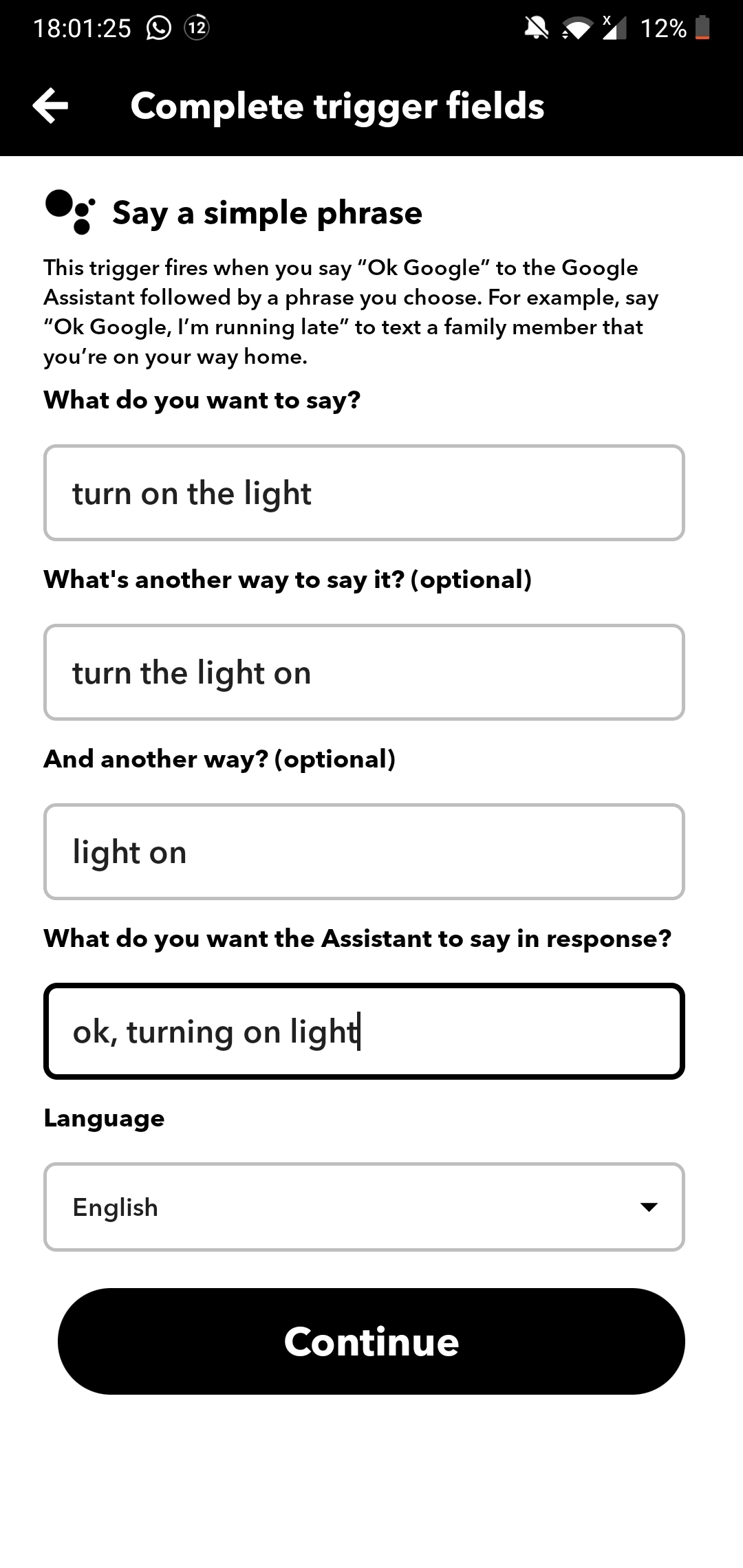

vervolgens komen we een scherm tegen waar we een trigger kunnen kiezen. Wij kiezen voor "Say a simple phrase". Daarna vullen we de gevraagde gegevens in. in dit geval de turn on phrase en klik op continue.

Stap 3

In deze stap kliken we op "Then" en hier zoeken we naar Webhooks.

Vervolgens gaan we hier ook de gevraagde gegevens invullen.

URL

http://139.59.206.133:80/De token in die naar je email is verstuurd/update/de pin die je hebt gekozen?value=de waarde die je wilt versturen naar je nodeMCU.

dus in mijn geval ziet het er zo uit.

http://139.59.206.133/geheime token/update/V0?value=0

Houd je token geheim anders kan iedereen jouw led aan en uit zetten.

Methode

we kiezen voor de methode PUT

content type

application/json

Body

in de body zetten we tussen haakje en quotes de waarde die ook in de url staat in dit geval ["0"] en vervolgens klik je op continue.

de boven genoemde stappen herhaal je nog een keer voor het uitzetten van het led

maar nu sturen we de waarde 1 in de url en ["1"] in de Body.

De Code
