Vsitor Limit Monitor

Visitor Limit Monitor mengggunakan sistem People Count dan memakai dashboard Thingsboard

Supplies

bahan:

- ESP32

- Relay

- IR Obstacle Sensor

- Push Button

- Breadboard

- Kabel Jumper

- Buzzer

- Kardus

Merancang Alat Sesuai Skematik

Membuat rancangan alat sesuai skematik pada breadboard.

Membuat Casing Dari Kardus

buat kotak dari kardus dengan bagian ukuran berdasarkan breadboard yang terpakai. dibagian dan belakang diberi lubang seperti di gambar (dikanan juga diberi lubang kecil tapi tidak ada gambarnya)

Memasang Alat Pada Casing

pasang alat yang dibuat berdasarkan skematik seperti digambar. Lubang belakang untuk kabel, 2 lubang depan untuk IR obstacle sensor, dan lubang kecil di kanan untuk buzzer.

Pasang Lampu Bohlam

disini ada 2 kabel. yang kabel biru menghubungkan langsung lapu bohlam dengan colokan, sedangkan kabel yang putih melewati relay terlebih dahulu.

Upload Coding

Upload coding ke ESP32. untuk coding bisa di download melalui

https://github.com/juankdtp/Visitor-Limit-Monitor

Setelah selesai upload cek apakah tidak ada yang bermasalah

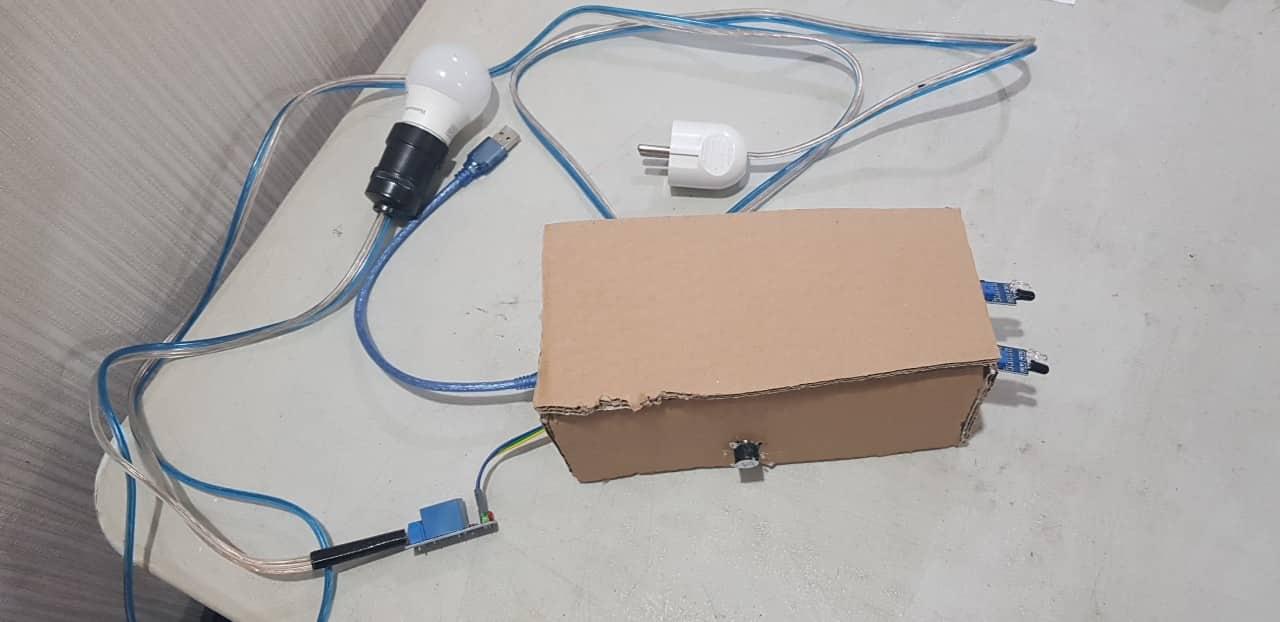

Beri Penutup

Beri penutup pada bagian atas casing dan beri lem/perekat hanya pada bagian kiri saja agar masih bisa dibuka lagi bila diperlukan.
