Van Fietspomp Tot Elektriciteit

“Duurzame energie” — elk mens, van kind tot volwassene heeft het wel eens gehoord. In ons project proberen wij ook energie te transfereren, van de ene vorm naar de andere.

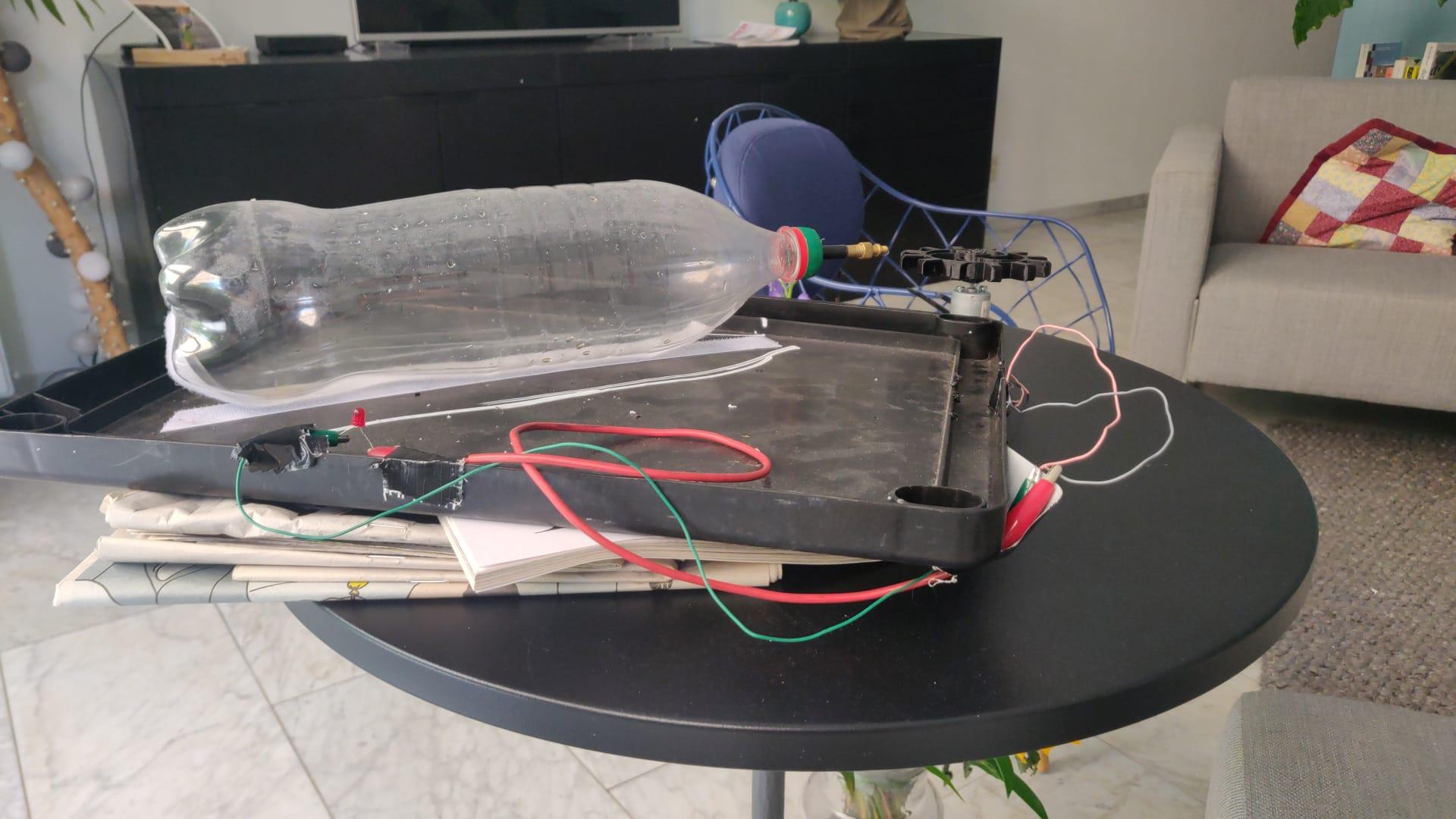

Het resultaat ziet u; Een fles met een ventiel erop, uitgelijnd met een pelton turbine bevestigt op een elektrische motor.

De benodigdheden voor een soortgelijk ontwerp zijn:

- Een fles - Een ventiel - Ijzerdraad - pelton turbine - Elektromotor - Tie-rips - Een verhoging -

Het benodigde gereedschap omvat:

- Fietspomp - Boormachine - Duct-Tape - soldeermachine

Allereerst maken we de fles spuitklaar. Als we de fles vol met luchtpompen, om en nabij de 6 bar, moet hij op ons commando lucht met hoge druk spuiten. Dit doen we zoals eerder vermeld aan de hand van een ventiel.

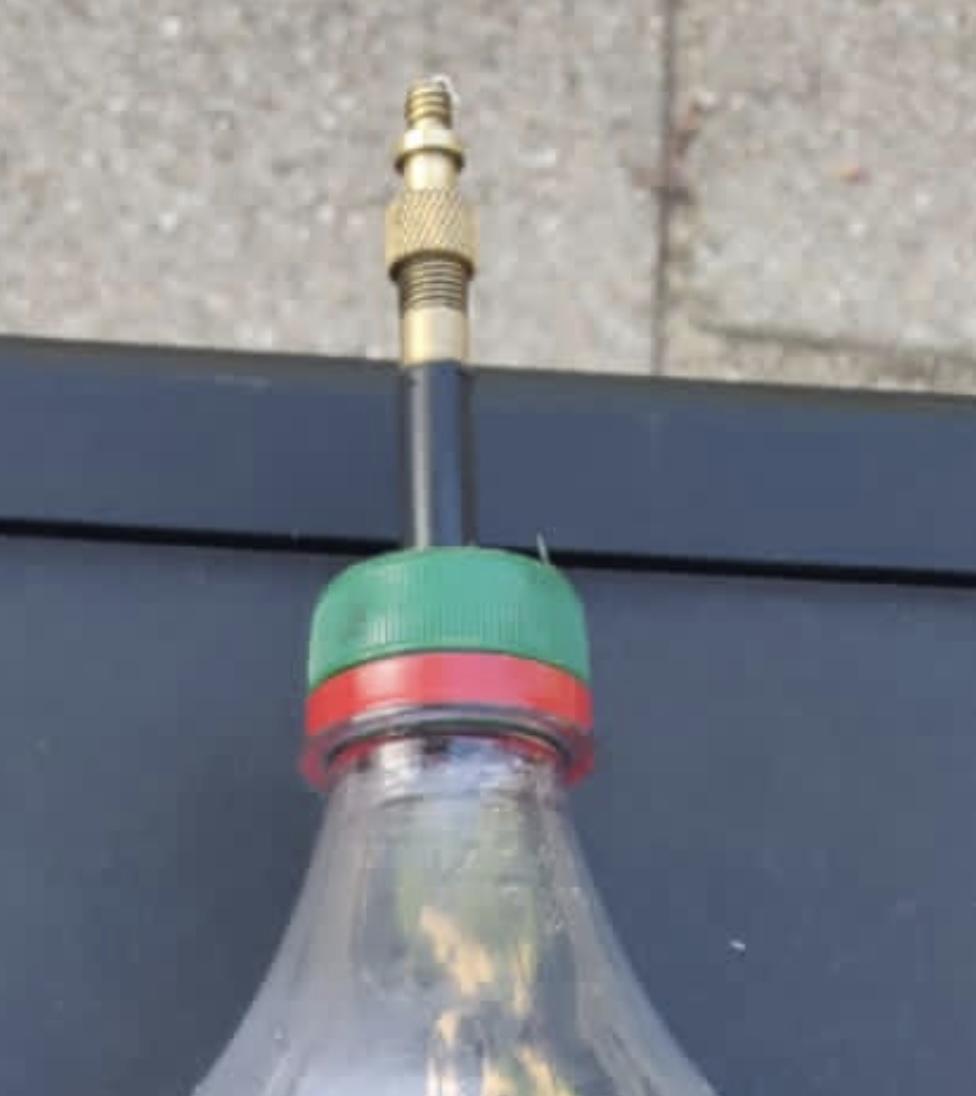

Je boort een (zo klein mogelijk) gat in de dop en bevestigt vervolgens de ventiel hierin.

Normaal gesproken laat het ventiel geen lucht los naar buiten, maar door er een ijzerdraad doorheen te steken doet hij dit wél. Dit doe je door de ijzerdraad via de grote opening van de bovenste deel van het ventiel, door het ventiel te friemelen zorg je ervoor dat deze nibbel lucht via twee kanten doorlaat. Dit is nodig om lucht gecontroleerd uit de fles te halen.

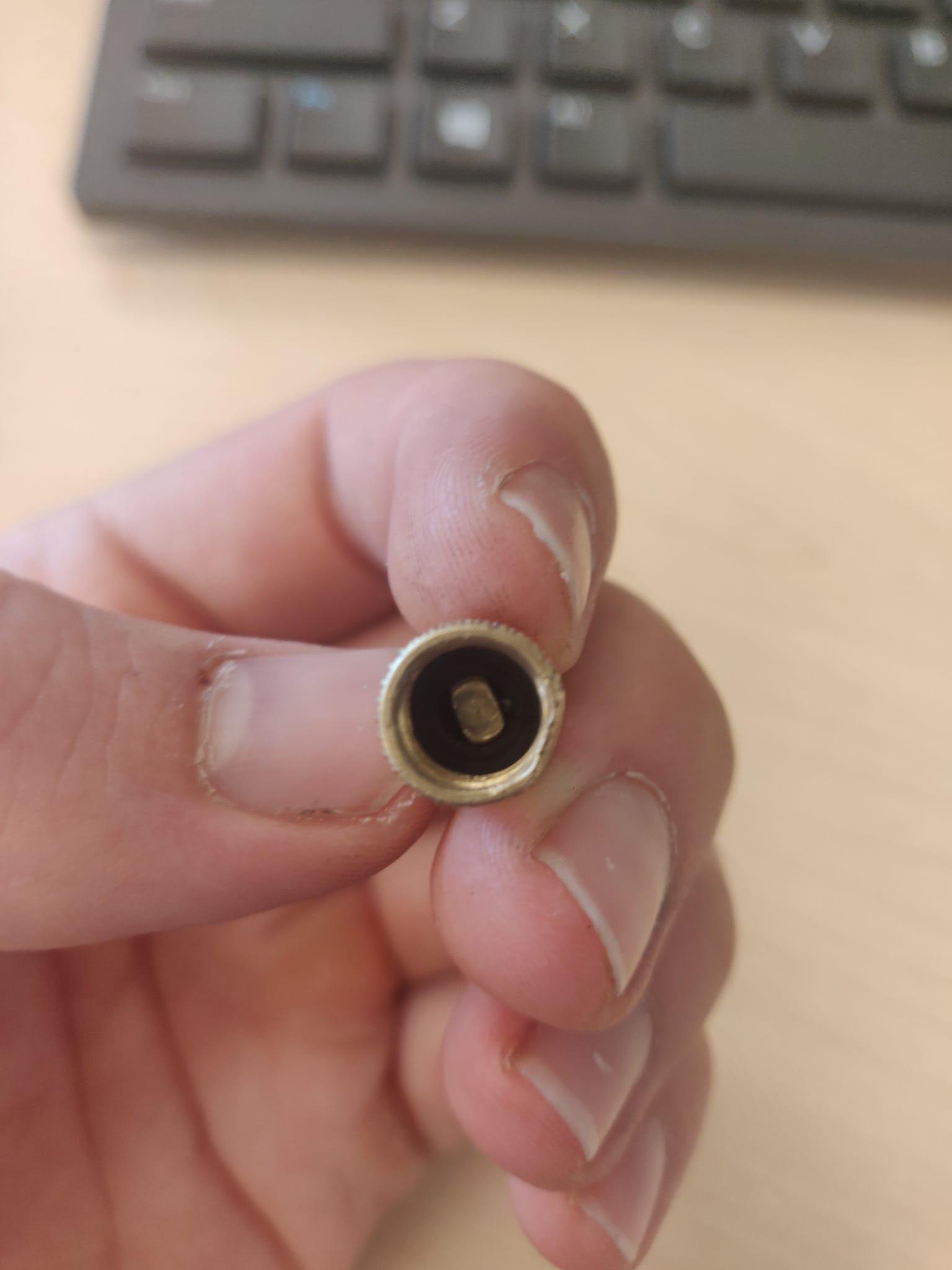

Op de tweede foto ziet u en close up hoe het eruit moet komen te zien.

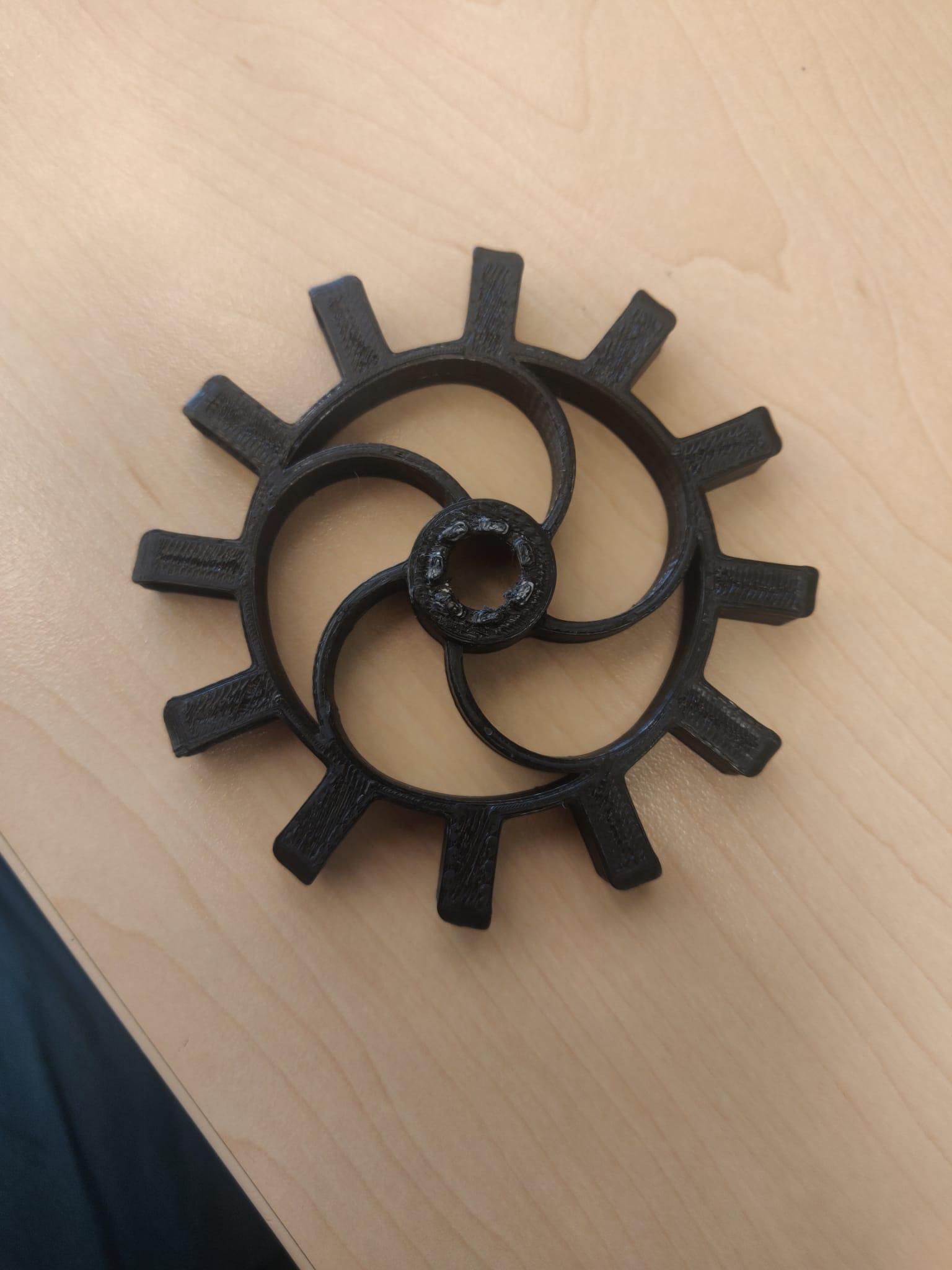

De pelton turbine is van uiterst belang in dit ontwerp. Het is hierom verstandig om Pelton turbine te 3d-printen, maar als dit niet kan is elke rotor geschikt. Een Pelton turbine zou ideaal zijn, omdat deze veel frontaal oppervlak bezit dat kan worden aangedreven door de lucht.

Deze pelton turbine moet mechanisch worden aangesloten op de elektromotor. Dit doen wij door middel van tape om de as van de elektromotor, zodanig dat het goed vastzit aan de Pelton turbine

Nu de elektromotor stroom kan genereren, rest enkel de stroomtoevoer naar de LED. Deze stroomtoevoer is direct verbonden met deze LED.

De contactpunten van de motor met de draden zijn overigens gesoldeerd.

Led er bij het aansluiten van de LED op, dat de LED maar één kant op werkt. De pluskant van de elektromotor moet worden aangesloten op de pluskant van de LED, en dit is de kant met het langste uitstekende draad! Ook geldt dit uiteraard voor de minkant.

Een foto is bijgevoegd voor de transparantie.

Voor het bouwen van de opstelling is een verhoging vereist. Dit zodat de hoogte van het ventiel en de kuipjes van de Pelton turbine perfect uitgelijnd kunnen worden.

De fles wordt op de tafel bevestigt met behulp van klittenband. Dit heeft als voordeel dat de fles gemakkelijk uit de opstelling kan worden gehaald.

Aan de rand van de verhoging wordt de elektromotor bevestigt, met behulp Tie-rip. Deze Tie-rip gaat door twee voorgeboorde gaten heen en houdt de elektromotor op deze manier op de juiste hoogte.

Het LED lampje kan overal naar wens, in zicht geplakt worden met tape.

Merk op dat het van belang is dat het ventiel van de fles en de Pelton turbine goed uitgelijnd zijn, anders werkt je opstelling minder ideaal!
