Val Proef Met Dynamo

We hebben een val proef gemaakt waarbij potentiale energie van de hoogte in potentiale energie van de spanning gezet, door een massa te laten vallen en die met een touwtje de dynamo laat rond draaien waardoor de dynnamo de energie word omgezet van de twee energiën er gaat ook energie in het roteren zitten van de andere onderdelen en het de snelheid van het blokje waardoor het rendament van de dynamo naar spanning niet heel hoog is, maar wel genoeg voor de lampjes aan te sluiten.

1x item

2x150cm

7x50cm waarvan in 4 balken schroefdraad zit

6x20cm

9xscharnieren

4xpootjes

7x platte item plaatjes

11xL stukjes

1x 2.5m scheerlijn

schuimblok 7cmx15cmx15cm

28x korte schroefjes

27x lange schroefjes

36x link stukjes

11x boutjes

axa HR dynamo

3 tandwielen van 10cm diameter

1x tandwiel 5,4cm diameter

2x blokje met lagers er in

5x houten wieltjes

1x groter hout wieltje

1x bakje 9x6x6 cm met 1 opening aan de 9x6 oppervlakte

1x as

3x gloeilampen

3x lamp bakjes

30cm electro draad

een gewicht van aluminium en van staal

2x krokodillen bekjes

tools:

inbussleutels

lasersnijden

moersleutel

veil

striptang

Schaar

Er zijn meerdere manieren om Item met elkaar vast te zetten

1. Je schroeft het er in door een item stukje in de gleuf te stoppen die op de juiste plek krijgen en dan met een schroefje iets vast zetten. Dit gebeurd met platten en L stukjes en andere stukjes op het item.
2. Je kan een schroefje in het Item zetten, eerst zet je een cilinder met schroefdraad in de gleuf en zet je op de plek in het andere stuk item een item stukje. dan zet je daarin een schroef om het allemaal vast te zetten.
3. Schroefdraad, in de uiteindes kan je in de cirkels schroefdraad zetten door schroefdraad te tappen. Hierin kan daarna ook dingen in vast schroeven.

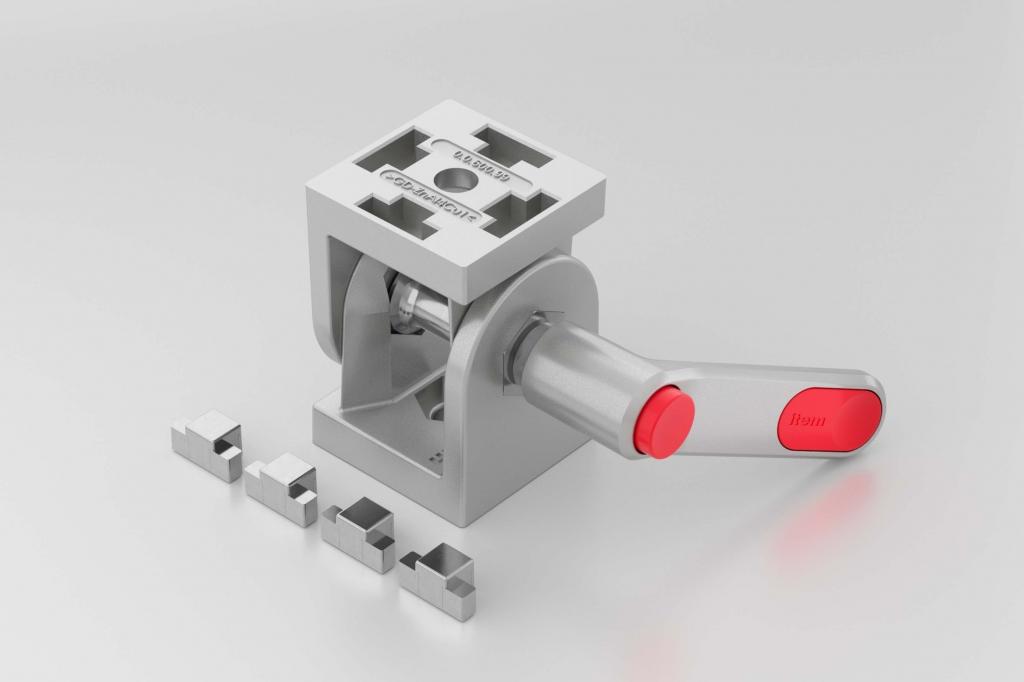

4. Scharnieren vast zetten is ook handig om te doen. Je Hebt een deel in een u vorm waarbij je de dikke kant en de dunne kant tegenover elkaar zet. Daartussen zet je een cilinder tussen waarmee je met een lever de verbind strak kan zetten.

Bij de laatste foto is voorbeeld van hoe stukken vast zitten.

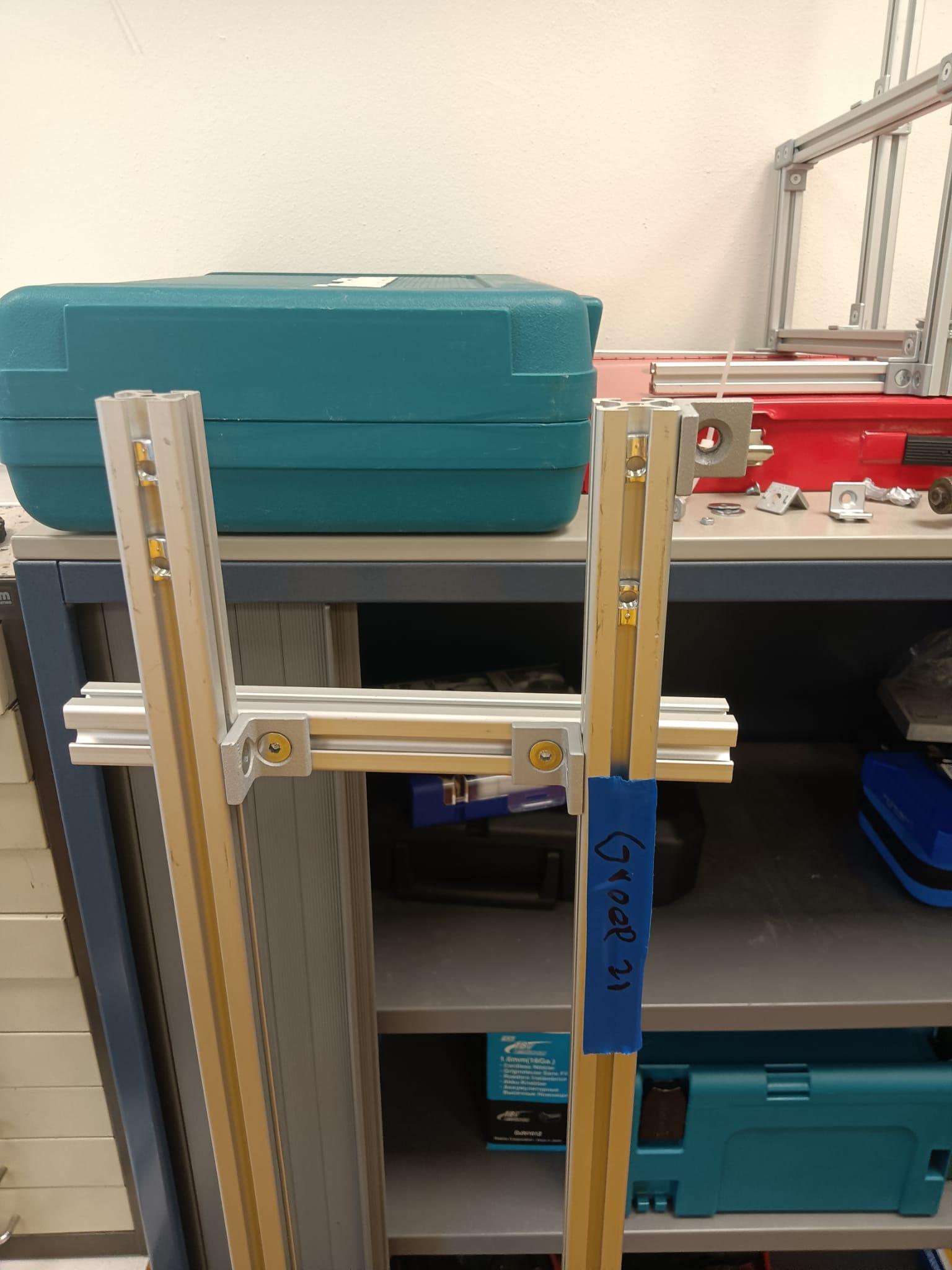

De basis begint met 1 50cm item balk die in de y as op de grondlicht. Daarop worden 2 50 cm item balken op 5cm afstand van het midden van de 50cm y balk in de x richting gezet. Zodat tussen de balken 10cm zit. Zet ze vast met L stukjes tussen de 50cm balken. Aan het einde van de x balken zet je de 2 x balken vast met 2 20cm balken en 4 L stukken. Je zet de 20cm balken vast onder de x balken zodat de 20cm balken op dezelfde hoogte zitten als de y balk. Dan zet je op de uiteindes van de y balk en de 20cm balken 2 pootjes met een vlak plaatje vast voor stabiliteit. Daarna zet je de 2 150 cm balken in de z richting boven de x en y balken staan. Door een schroefverbinding in het item gleufje. De 2 palen staan dan nog niet stevig dus die moeten eerst beide versterkt woorden door 2 ondersteuningen van 50cm die met scharniertjes vastzitten aan het uiteinde van de x balken en op de z balken op 50 cm vanuit de onderkant van de 150cm balken. Om de scharnieren vast te zetten moet je eerst schroefdraad zetten in beide uiteindes van de 4 50cm balken schroefdraad zetten en daarop de scharnier uiteindes op vast te zetten. Hierna zou het stevig moeten staan. dan zet de 2 z balken aan de elkaar met 2 balken op 145cm vanaf de grond.

stuur deze tekening naar een lasersnijder en snij dit uit een MDF plank van 3x450x300 mm

zet vervolgens dit doosje in elkaar.

steek daarna door elk van de vier spleetjes een bout van binnen naar buiten en aan beide kanten van het hout een washer. zet alles vervolgens vast met een moer. laat aan de binnen kant van de bovenste twee bouten wat ruimte om een klein touwtje omheen te wikkelen. pak een stukje touw van 12 cm en maak aan beiden kanten een paalsteek die je vervolgens om de bout heen zet. Doe voor de zekerheid nog wat duct tape om het doosje voor extra support. en prop de binnenkant van het doosje een beetje vol met schuim. Hierna kan je het doosje in Item schuiven van de opstelling en zou het weinig wrijving moet vallen.

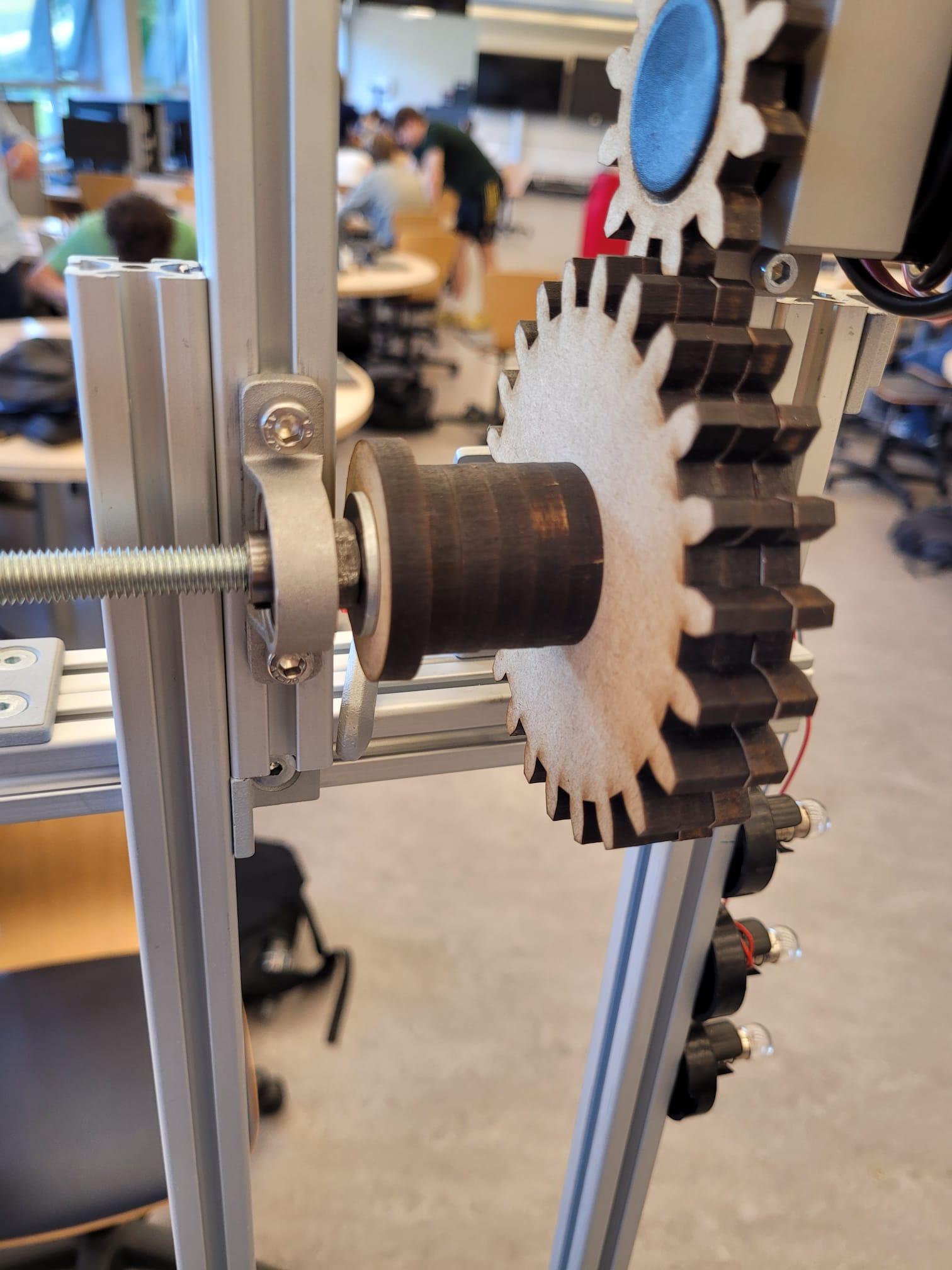

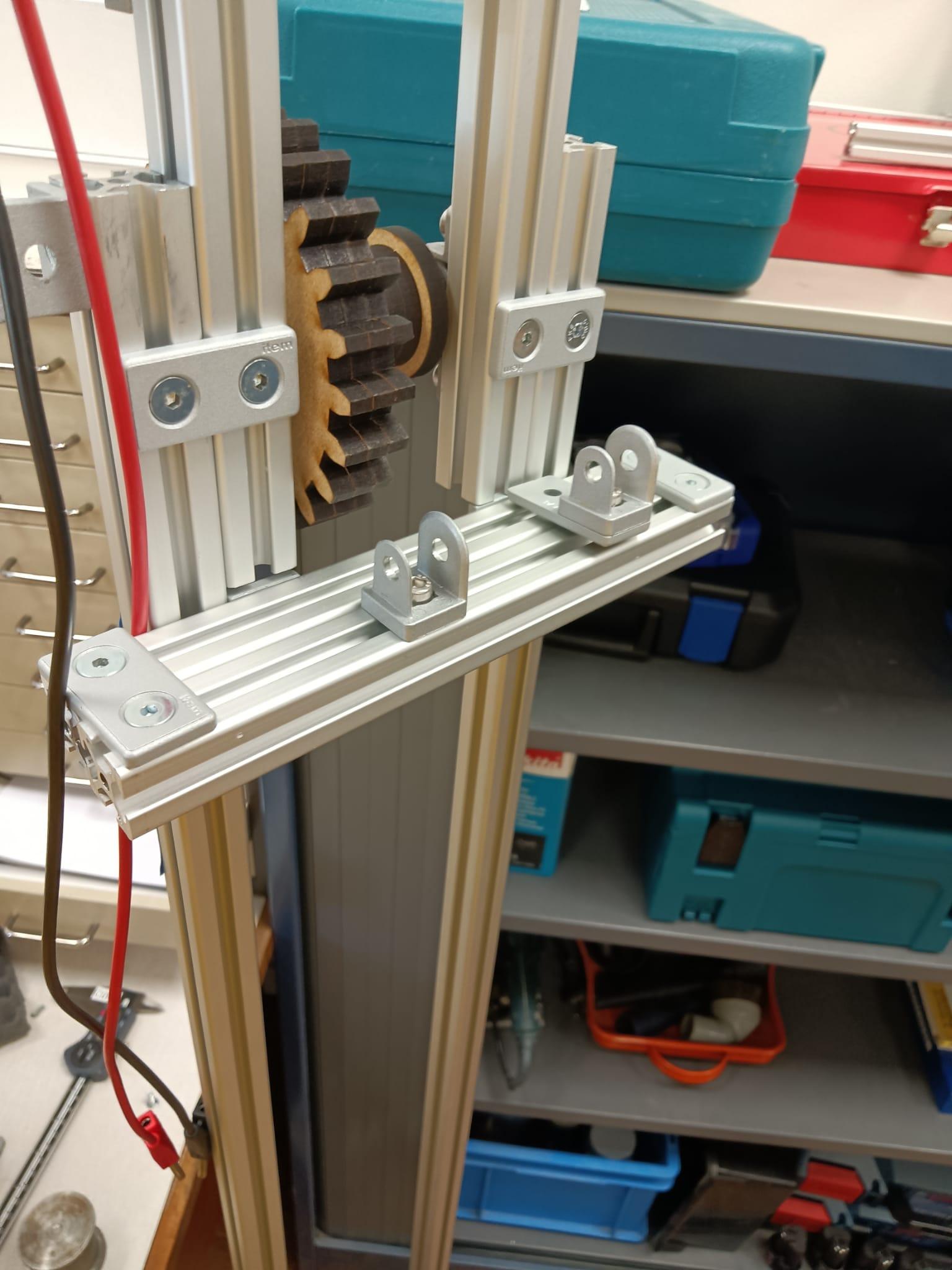

Vanuit de eerste foto zet je nog een extra balk aan de balk die je al ziet. Daarop zet je een scharnier onderkantje en daarop zet je een scharnier vast om de tandwielen vast te maken als het blokje op de juiste hoogte is. op de twee lange 150cm balken zet je aan de binnenkant nog twee 20cm balken vast met 2 platten stukjes zodat die balkjes 10cm boven de 150cm balken zit. Vervolgens word de dynamo op vast gezet op de binnenste balk waarbij de onderkant op de hoogte begint van 150cm vanuit de verticale balk. Op deze dynamo kan een laser gesneden tandwiel van 5,4 cm buitenste diameter en een binnen diameter van 3cm en een dikte van 6mm zodat het om de dynamo past en kan draaien met de dynamo. Dan zitten er op de hoogte van 146cm vanuit de z balken lagers en de as waarop de grote tandwielen op kunnen en de wieltjes als katrol voor het touw. Zet daarin alles vast met bouten zodat de tandwielen goed vast zitten en die niet kunnen schuiven, zet daartussen nog washers zodat de onderdelen vrij kunnen draaien van de bouten. Als de hoogtes nog niet goed zitten dan moeten die versteld worden tot dat de tandwielen goed zitten goed kunnen draaien zonder problemen en weinig wrijving heeft. Daarna bind je een touwtje vast aan het katrol gedeelte zodat het goed vast zit. Daarna zou de dynamo goed kunnen draaien als het gewicht vast zit. Aan de andere kant van de as maak je ook een katrol van wielen die om de as gaan. Dan bind je nog een touwtje vast aan de andere kant van de as zodat je het ook kan optrekken.

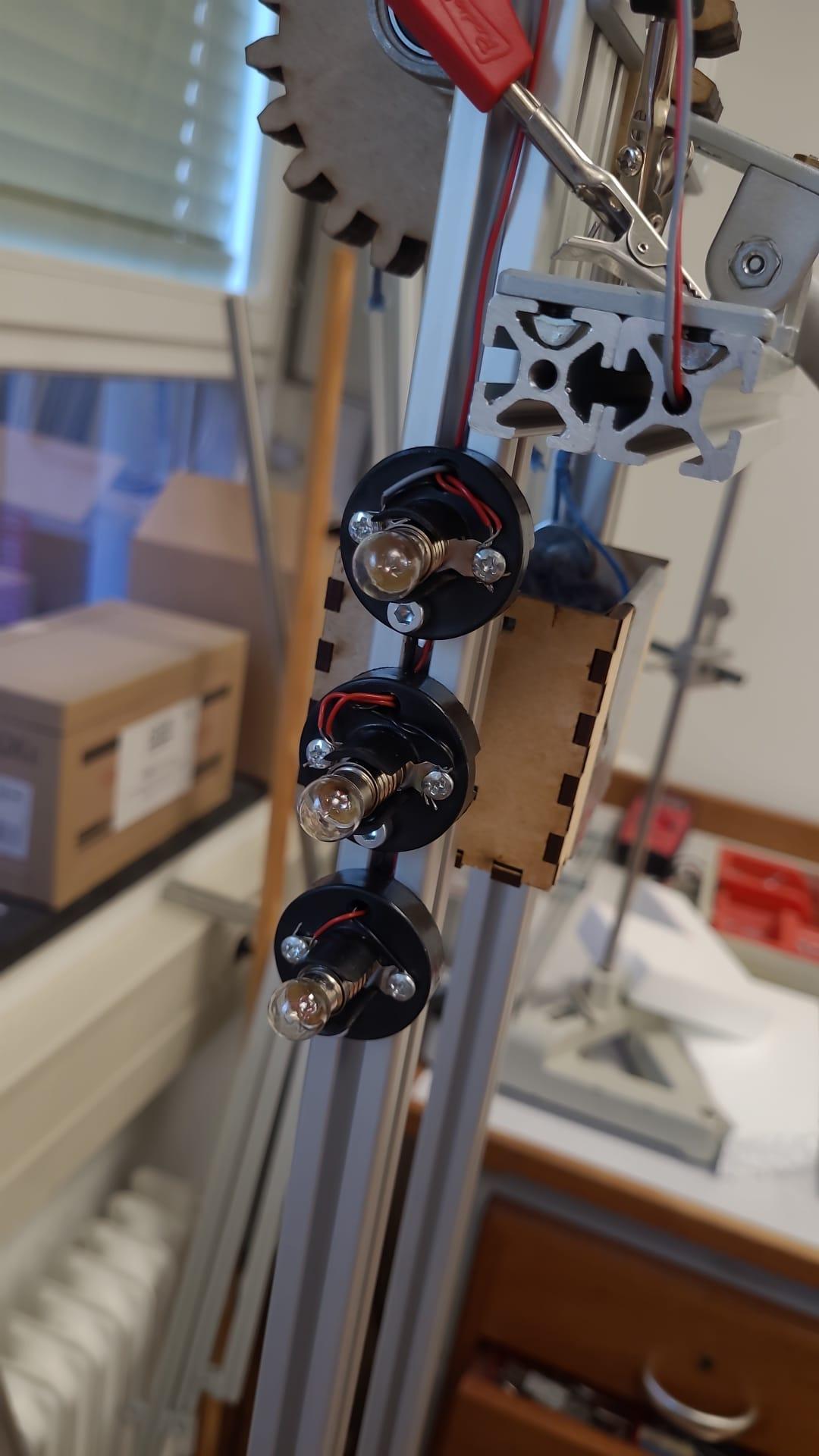

De dynamo die we gebruikt hebben is een Axa HR dynamo waar al bedrading aan zit maar die bedrading kan je niet direct aan de lampen zetten waardoor je nog krokodillen bekjes moet aansluiten aan draad wat is gestript door een strip tang. Dan strip je de rest van het draad in zes losse stukjes. Die stukjes schroef je vast in de lamp houders. Zorg er voor dat het in parallel is geschakeld door 2 draadjes per schroefje het begin en het einde van het draadje. Je kan voor de draad managment kan je de draadjes in de Item gleufjes stoppen en de ze via 1 gat naar de schroefjes brengen. Als dat gedaan is kun je de lamp bakjes in het Item schroeven op een hoogte waarvan de draadjes bij de draadjes van de dynamo kunnen komen. Als dat gedaan is strip je de uiteindes en kan je de uiteindes in de kraaien bekjes stoppen. Hierna zouden de lampjes moeten branden als het massa valt.
