This was an old vacuum cleaner that I had here at home.I could not find the hose and original accessories and the machine was too noisy. It was sometimes used, replacing an air compressor in a drama where I had done the set design.
Was stopped since.
My goal was to turn it into a useful object again.
==
Este era um aspirador de pó antigo que eu tinha em casa. Não conseguia mais encontrar a mangueira e os acessórios originais e o motor era barulhento demais. Eu o usei algumas vezes, como substituto de um compressor de ar, para inflar um sofá, num espetáculo em que eu fui cenógrafo (Frio 36 e Meio).
Desde essa época ele esteve parado.
Meu objetivo era transformá-lo em algo útil de novo.
Was stopped since.
My goal was to turn it into a useful object again.
==
Este era um aspirador de pó antigo que eu tinha em casa. Não conseguia mais encontrar a mangueira e os acessórios originais e o motor era barulhento demais. Eu o usei algumas vezes, como substituto de um compressor de ar, para inflar um sofá, num espetáculo em que eu fui cenógrafo (Frio 36 e Meio).
Desde essa época ele esteve parado.
Meu objetivo era transformá-lo em algo útil de novo.
Noisy (Barulhento)
![4924513911_ea4622e838.jpg](/proxy/?url=https://content.instructables.com/F47/UO5D/GD0R0QI8/F47UO5DGD0R0QI8.jpg&filename=4924513911_ea4622e838.jpg)
![4925110548_280dcc5d74.jpg](/proxy/?url=https://content.instructables.com/FZL/7WHV/GD0R0QI4/FZL7WHVGD0R0QI4.jpg&filename=4925110548_280dcc5d74.jpg)
![4925110982_1cdfaf45c3.jpg](/proxy/?url=https://content.instructables.com/FJA/Q8PJ/GD0R0QI3/FJAQ8PJGD0R0QI3.jpg&filename=4925110982_1cdfaf45c3.jpg)
![4924516539_a28c8ba7cc.jpg](/proxy/?url=https://content.instructables.com/F1I/68WY/GD0R0QHZ/F1I68WYGD0R0QHZ.jpg&filename=4924516539_a28c8ba7cc.jpg)
![4925111404_1806b4fc43.jpg](/proxy/?url=https://content.instructables.com/FHT/YAZE/GD0R0QI1/FHTYAZEGD0R0QI1.jpg&filename=4925111404_1806b4fc43.jpg)

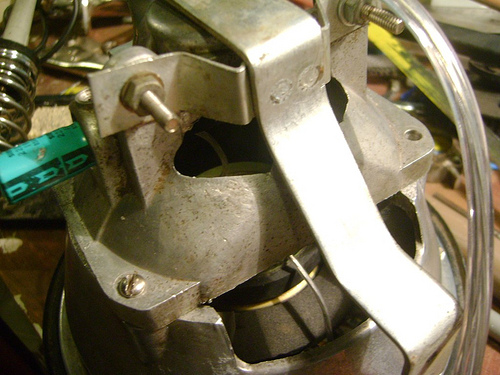

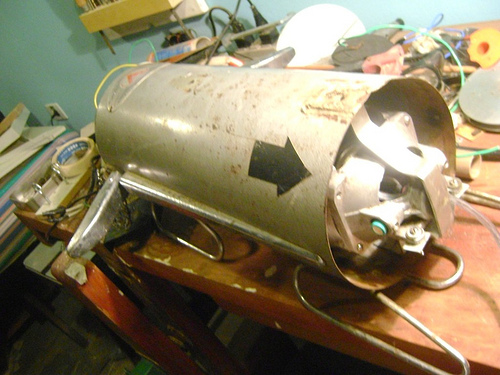

The vacuum seemed to be quite efficient in generating noise. That's what gave me the idea to mount a speaker in the engine block.

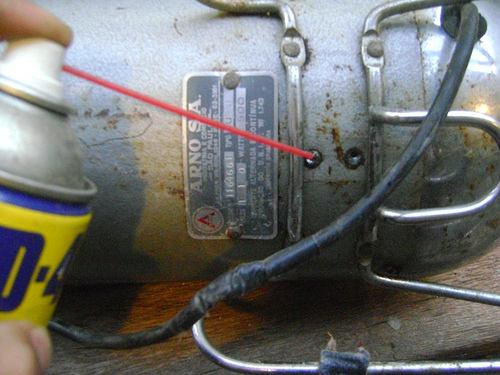

The first step was to disassemble the vacuum cleaner, to remove the engine.
==
O aspirador era bastante eficiente no quesito geração de ruído. Foi isso o que me deu a idéia de montar um alto-falante no bloco do motor.
O primeiro passo era desmontar o aspirador, para remover o motor.
The first step was to disassemble the vacuum cleaner, to remove the engine.
==
O aspirador era bastante eficiente no quesito geração de ruído. Foi isso o que me deu a idéia de montar um alto-falante no bloco do motor.
O primeiro passo era desmontar o aspirador, para remover o motor.
Dismantle the Engine - Desmontando O Motor
![4924517309_03c023d4c8.jpg](/proxy/?url=https://content.instructables.com/FGI/W938/GD0R0QHX/FGIW938GD0R0QHX.jpg&filename=4924517309_03c023d4c8.jpg)
![4925113342_527c1bb17a.jpg](/proxy/?url=https://content.instructables.com/F8F/S6JP/GD0R0QHV/F8FS6JPGD0R0QHV.jpg&filename=4925113342_527c1bb17a.jpg)
![4925113732_705c3790dc.jpg](/proxy/?url=https://content.instructables.com/F2F/8XCV/GD0R0QHU/F2F8XCVGD0R0QHU.jpg&filename=4925113732_705c3790dc.jpg)
![4925114278_6ae4363a28.jpg](/proxy/?url=https://content.instructables.com/FKC/ZB4E/GD0R0QHT/FKCZB4EGD0R0QHT.jpg&filename=4925114278_6ae4363a28.jpg)

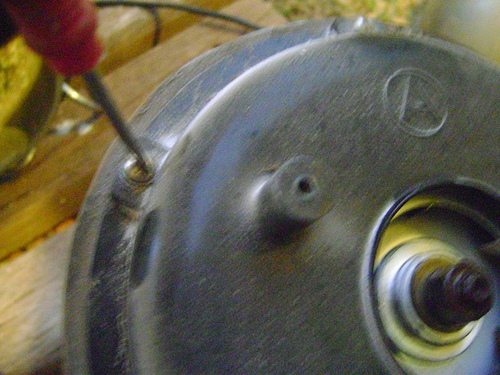

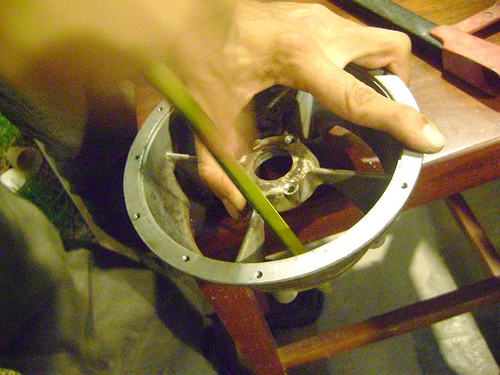

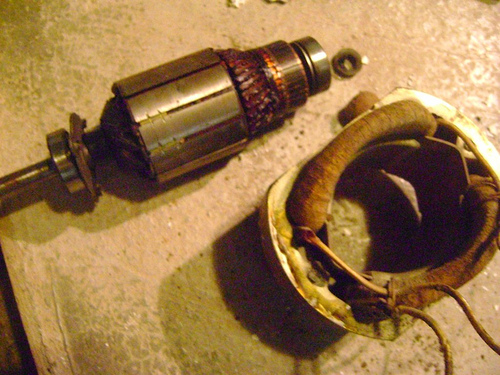

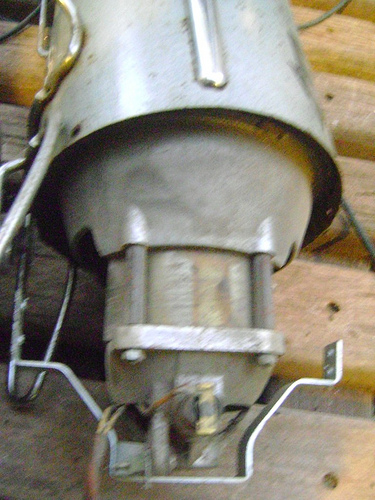

Once you had removed the engine, now is time to dismantle it.
===
Uma vez que você retirou o motor, é hora de desmontá-lo.
===
Uma vez que você retirou o motor, é hora de desmontá-lo.
Speaking - Falando
![4925115094_8ea5b387bd.jpg](/proxy/?url=https://content.instructables.com/FGP/QRM0/GD0R0QHR/FGPQRM0GD0R0QHR.jpg&filename=4925115094_8ea5b387bd.jpg)
![4924520157_4341bbec83.jpg](/proxy/?url=https://content.instructables.com/FGN/6R2W/GD0R0QHQ/FGN6R2WGD0R0QHQ.jpg&filename=4924520157_4341bbec83.jpg)
![4924520551_1581ff5fb7.jpg](/proxy/?url=https://content.instructables.com/FBQ/WL2I/GD0R0QHP/FBQWL2IGD0R0QHP.jpg&filename=4924520551_1581ff5fb7.jpg)
![4924521329_51c1ac2cdc.jpg](/proxy/?url=https://content.instructables.com/FAL/9ABW/GD0R0QHN/FAL9ABWGD0R0QHN.jpg&filename=4924521329_51c1ac2cdc.jpg)
![4925117594_d9dc89e558.jpg](/proxy/?url=https://content.instructables.com/FBC/S7A5/GD0R0QHL/FBCS7A5GD0R0QHL.jpg&filename=4925117594_d9dc89e558.jpg)
![4925118856_0aca3d87a6.jpg](/proxy/?url=https://content.instructables.com/FDV/0THG/GD0R0QHI/FDV0THGGD0R0QHI.jpg&filename=4925118856_0aca3d87a6.jpg)

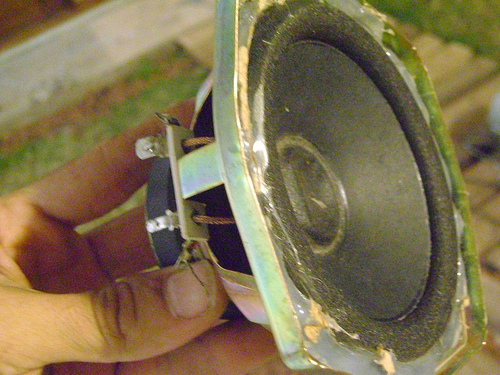

I picked this speaker and the capacitor from an old Microsystem. The capacitor is 220µF x 16V, in a speaker of 8Ω, give a Crossover frequency of 90.34Hz (Using the Calculator of web site: http://www.carstereo.com/help/Articles.cfm?id=1). The diameter of speaker is 12cm.
I studied a few ways to insert the speaker in the engine block because it would ensure me less work.
After some testing, I decided to remove the center of the block and put the speaker in this area.
The speaker was a bit loose and had to cut some of EVA rings to secure it better.
===
Eu arranjei este alto-falante e o capacitor, que vieram de um velho Microsystem. O capacitor é de 220µFx16V, num alto-falante de 8Ω, o que nos dá uma freqüência Crossover de 90,34Hz, segundo este site aqui: http://www.carstereo.com/help/Articles.cfm?id=1. O diâmetro do alto-falante é de 12cm.
Eu estudei algumas maneiras de colocar o alto-falante no bloco do motor, porque eu queria ter certeza de ter pouco trabalho para fazer isso.
Depois de alguns testes, eu decidi remover o centro do bloco para colocar o alto-falante nesse espaço.
O alto-falante ficou com alguma folga e eu cortei uns anéis de EVA, para sustentá-lo melhor.
I studied a few ways to insert the speaker in the engine block because it would ensure me less work.
After some testing, I decided to remove the center of the block and put the speaker in this area.
The speaker was a bit loose and had to cut some of EVA rings to secure it better.
===
Eu arranjei este alto-falante e o capacitor, que vieram de um velho Microsystem. O capacitor é de 220µFx16V, num alto-falante de 8Ω, o que nos dá uma freqüência Crossover de 90,34Hz, segundo este site aqui: http://www.carstereo.com/help/Articles.cfm?id=1. O diâmetro do alto-falante é de 12cm.
Eu estudei algumas maneiras de colocar o alto-falante no bloco do motor, porque eu queria ter certeza de ter pouco trabalho para fazer isso.
Depois de alguns testes, eu decidi remover o centro do bloco para colocar o alto-falante nesse espaço.
O alto-falante ficou com alguma folga e eu cortei uns anéis de EVA, para sustentá-lo melhor.
Placing the Capacitor and the Wires - Colocando O Capacitor E Os Fios
![4924523969_b39d426338.jpg](/proxy/?url=https://content.instructables.com/FB9/8SS8/GD0R0QHH/FB98SS8GD0R0QHH.jpg&filename=4924523969_b39d426338.jpg)
![4925120826_7e530ffd2b.jpg](/proxy/?url=https://content.instructables.com/F83/VM59/GD0R0QHD/F83VM59GD0R0QHD.jpg&filename=4925120826_7e530ffd2b.jpg)
![4924526495_c8c21fe011.jpg](/proxy/?url=https://content.instructables.com/FK0/Y2BA/GD0R0QHA/FK0Y2BAGD0R0QHA.jpg&filename=4924526495_c8c21fe011.jpg)
![4924526495_c8c21fe011.jpg](/proxy/?url=https://content.instructables.com/FK0/Y2BA/GD0R0QHA/FK0Y2BAGD0R0QHA.jpg&filename=4924526495_c8c21fe011.jpg)

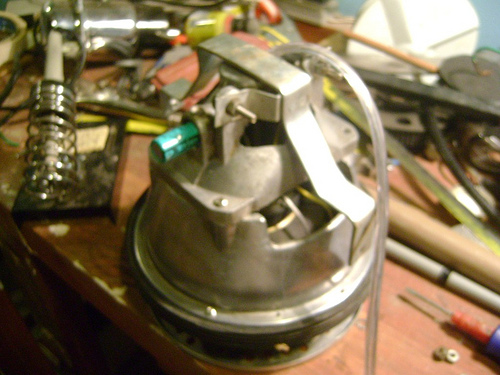

I put the capacitor in the position of the motor brushes and passed the wires through the center, the position of the motor shaft and secured the support.
===
Coloquei o capacitor no lugar onde ficam as escovas do motor, e passei os fios pelo centro, na posição do eixo do motor. Depois prendi o suporte normalmente.
===
Coloquei o capacitor no lugar onde ficam as escovas do motor, e passei os fios pelo centro, na posição do eixo do motor. Depois prendi o suporte normalmente.
Remount the Engine - Remontando O Motor.
![4924526117_bc689beae4.jpg](/proxy/?url=https://content.instructables.com/FRZ/RIF3/GD0R0QHB/FRZRIF3GD0R0QHB.jpg&filename=4924526117_bc689beae4.jpg)
![4924526885_f0f6b196e8.jpg](/proxy/?url=https://content.instructables.com/F5L/RSUL/GD0R0QH9/F5LRSULGD0R0QH9.jpg&filename=4924526885_f0f6b196e8.jpg)
![4925122464_df6a4a1bc8.jpg](/proxy/?url=https://content.instructables.com/F6E/2YPK/GD0R0QH8/F6E2YPKGD0R0QH8.jpg&filename=4925122464_df6a4a1bc8.jpg)
![4925122808_0388cc3b51.jpg](/proxy/?url=https://content.instructables.com/FI3/CEN5/GD0R0QH7/FI3CEN5GD0R0QH7.jpg&filename=4925122808_0388cc3b51.jpg)
![4924528375_8e4b254dee.jpg](/proxy/?url=https://content.instructables.com/FCF/A5NH/GD0R0QH5/FCFA5NHGD0R0QH5.jpg&filename=4924528375_8e4b254dee.jpg)
Then, I remount the engine and put it on the Vaccum Cleaner body again.
===
Então eu remontei o motor e o coloquei no corpo do Aspirador de novo.
===
Então eu remontei o motor e o coloquei no corpo do Aspirador de novo.
Finished - Acabado
![4924528725_dfc9513177.jpg](/proxy/?url=https://content.instructables.com/FG6/QAFZ/GD0R0QH4/FG6QAFZGD0R0QH4.jpg&filename=4924528725_dfc9513177.jpg)
![4924529075_9413a53a3d.jpg](/proxy/?url=https://content.instructables.com/FKK/CJOD/GD0R0QH3/FKKCJODGD0R0QH3.jpg&filename=4924529075_9413a53a3d.jpg)
The vaccum cleaner is now noisy, but it is a good thing.
I still put some lighting in place of the button on/off. And some cleaning and polishing still needed.
The sound is strong! As usual...
Sorry for my bad english. I used google to translate the steps from portuguese.
Ps.: If you want to see other stuff that I`ve maded at my home, visit: http://obraprospero.blogspot.com (in portuguese only)
===
O aspirador de pó agora é barulhento, mas isso é legal!
Eu ainda vou colocar uma iluminação no lugar do botão Liga e Desliga. E também devo limpar e polir o bicho.
O som é bem intenso! Como sempre...
Ps.: Se você quiser dar uma conferida nas outras coisas que eu fiz na minha casa, visite http://obraprospero.blogspot.com
I still put some lighting in place of the button on/off. And some cleaning and polishing still needed.
The sound is strong! As usual...
Sorry for my bad english. I used google to translate the steps from portuguese.
Ps.: If you want to see other stuff that I`ve maded at my home, visit: http://obraprospero.blogspot.com (in portuguese only)
===
O aspirador de pó agora é barulhento, mas isso é legal!
Eu ainda vou colocar uma iluminação no lugar do botão Liga e Desliga. E também devo limpar e polir o bicho.
O som é bem intenso! Como sempre...
Ps.: Se você quiser dar uma conferida nas outras coisas que eu fiz na minha casa, visite http://obraprospero.blogspot.com
