VUMETRO LM3915

by ElectronicaABC in Circuits > Audio

925 Views, 2 Favorites, 0 Comments

VUMETRO LM3915


El LM3915 es un circuito integrado monolítico que detecta niveles de voltaje analógicos y activa diez LED, LCD o pantallas fluorescentes de vacío, que proporcionan una muestra analógica logarítmica de 3 dB / paso. Un pin cambia la pantalla de un gráfico de barras a una pantalla de puntos en movimiento. La unidad de corriente LED es programable y regulable, eliminando la necesidad de resistencias limitadoras de corriente. Todo el sistema de visualización puede funcionar desde un solo suministro tan bajo como 3V o tan alto como 25V.

El IC contiene una referencia de voltaje ajustable y un divisor de voltaje preciso de diez pasos. La entrada de alta impedancia en el búfer acepta señales a tierra y hasta 1,5 V de la oferta positiva. Además, no necesita protección contra entradas de ± 35V. El búfer de entrada impulsa 10 comparadores individuales referenciados al divisor de precisión. La precisión es normalmente mejor que 1 dB. La pantalla de 3 dB / paso del LM3915 es adecuada para señales con amplio rango dinámico, como nivel de audio, potencia, intensidad de luz o vibración. Las aplicaciones de audio incluyen promedio o pico indicadores de nivel, medidores de potencia y potencia de la señal de RF metros. Reemplazo de medidores convencionales con una barra LED.El gráfico da como resultado una pantalla de respuesta más rápida y más resistente con alta visibilidad que conserva la facilidad de interpretación en una pantalla analógica. Una escala completa de 1.2VEl medidor requiere solo una resistencia además de los diez LED.

CARACTERISTICAS


1. 3 dB / paso, rango de 30 dB

2. Activa LED, LCD o fluorescentes de vacío

3. Modo de visualización de barras o puntos seleccionable externamente por el usuario

4. Ampliable a pantallas de 90 dB

5. Referencia de voltaje interno de 1.2V a 12V

6 Funciona con un solo suministro de 3 V a 25 V

7. Las entradas funcionan hasta el suelo

8. Corriente de salida programable de 1 mA a 30 mA

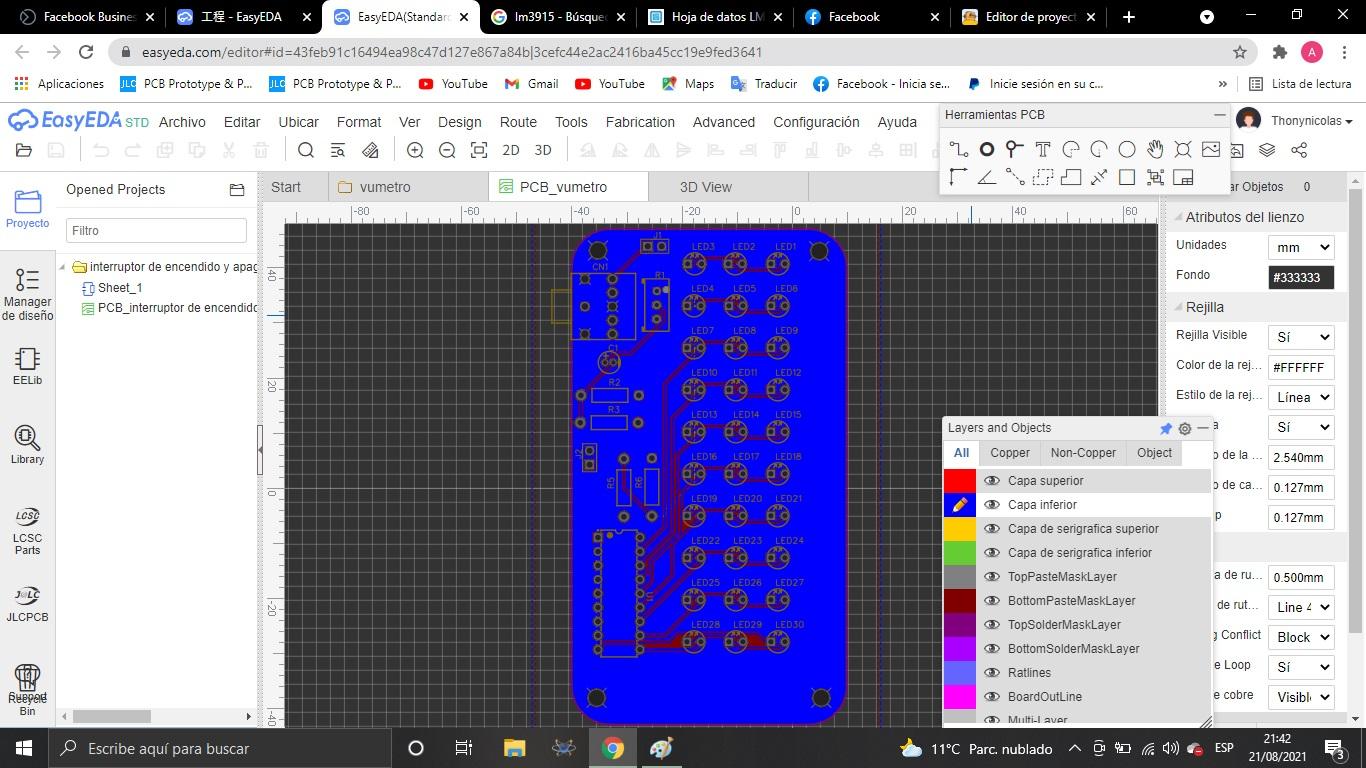

DIAGRAMA ESQUEMATICO EASY EDA PCB

vumetro easyeda.jpg

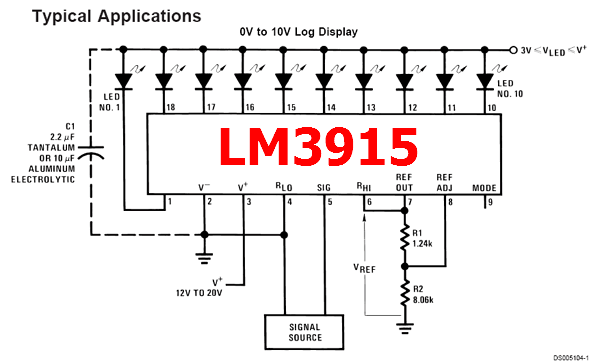

Este diagrama esquemático está basado en la configuración típica del integrado LM3915 interconectados por cada salida 3 leds en serie siendo en total 30 leds, es un proyecto muy interesante ya que al ritmo de la música encenderán los leds.

Y en la entrada de audio tenemos un supresor de Pico para el audio de entrada mediante un potenciómetro y un capacitor.

PCB 3D EASY EDA

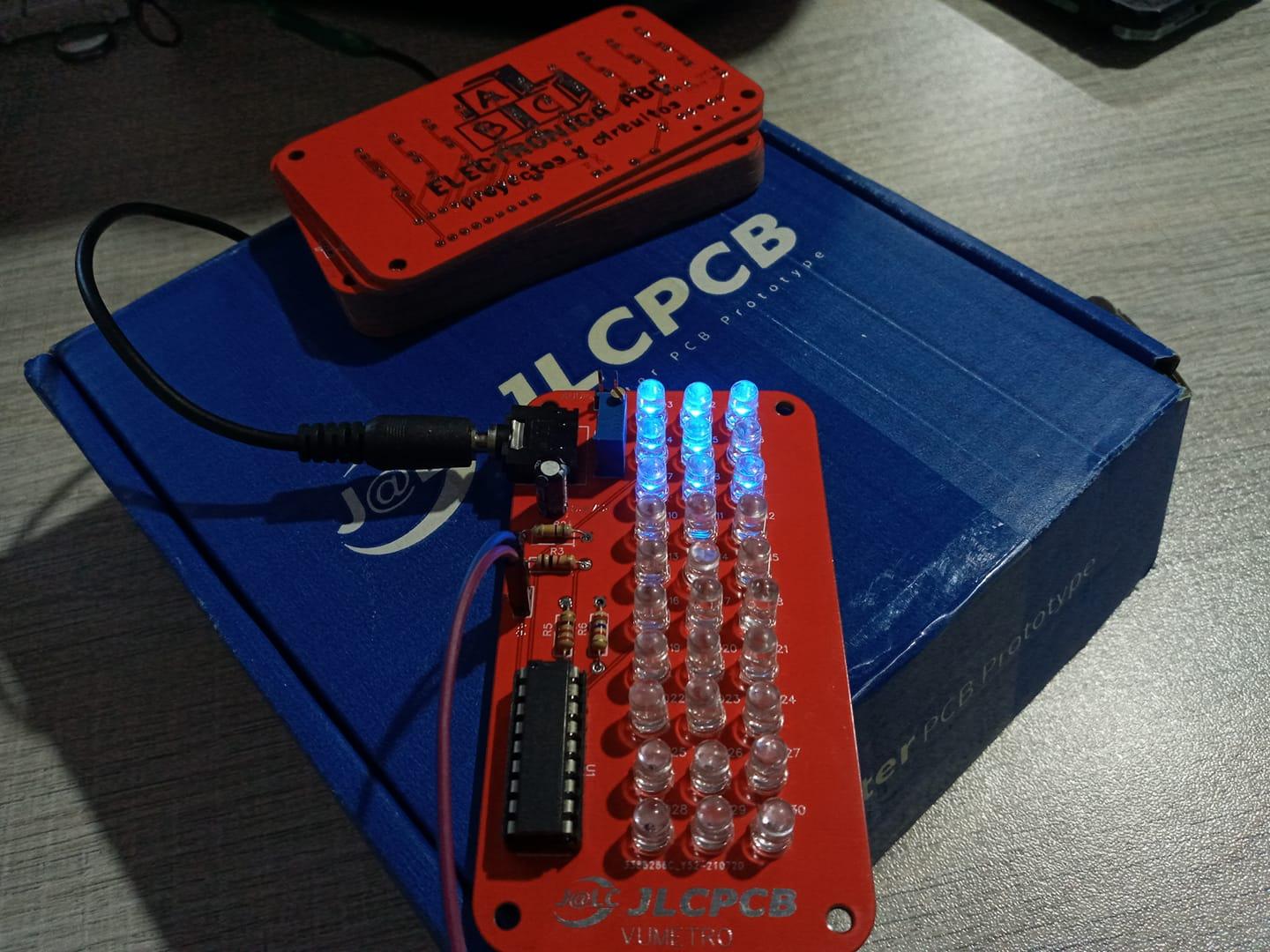

Aqui veremos como quedara nuestra PCB una vez culminado y con las pruebas respectivas. podemos poner 2 opciones de entrada de audio uno es directamente con un cable de audio o el otro con cables respetando gnd y In audio

gracias a JLCPCB.

Https://jlcpcb.com/RAV


Primeramente cuando ya tenemos el Gerber del circuito realizado en cualquier software de diseño electrónico entramos a la pagina de https://jlcpcb.com/RAV

subimos el Gerber de nuestro PCB

Y Ahí obtendremos 5PCB a $2

Gerber del circuito Vúmetro : https://mega.nz/file/DUBlXACC#bI7KNIyKz8tKFL7taVNffupoa_b3uxUCt-ZQajdWbiw
