Upgrading Old Multimeter With Buzzer
by LordWader in Circuits > Tools
2883 Views, 6 Favorites, 0 Comments
Upgrading Old Multimeter With Buzzer
![CameraZOOM-20150523135735649.jpg](/proxy/?url=https://content.instructables.com/FQG/KCE1/IA3YN5NT/FQGKCE1IA3YN5NT.jpg&filename=CameraZOOM-20150523135735649.jpg)
![CameraZOOM-20150523135750007.jpg](/proxy/?url=https://content.instructables.com/FX9/HFJ9/IA3YN5RY/FX9HFJ9IA3YN5RY.jpg&filename=CameraZOOM-20150523135750007.jpg)
I have been using this multimeter since I know about electronics. I think that it is manifactured in 1974 so I am 1 year older than my multimeter. It is a durable tool and i decided to upgrade it with buzer circuit.
Step: 1 I Found Buzzer Circuit on Net and Used It.
![CameraZOOM-20150523135821719.jpg](/proxy/?url=https://content.instructables.com/FBG/EX8Y/IA3YN6LY/FBGEX8YIA3YN6LY.jpg&filename=CameraZOOM-20150523135821719.jpg)
![circuit.jpg](/proxy/?url=https://content.instructables.com/FYH/DO4U/IA3YN6QH/FYHDO4UIA3YN6QH.jpg&filename=circuit.jpg)
Part list for buzzer:
1. buzzer
2. led diode
3. transistor BC547B
4. resistor 220 ohm
5. resistor 330 ohm
6. resistor 1M ohm
7. switch
8. 3v battery, I used multimeter battery.
Step 2: Dismount and Clean Inside
![CameraZOOM-20150523140649895.jpg](/proxy/?url=https://content.instructables.com/F98/HKMF/IA3YNJSV/F98HKMFIA3YNJSV.jpg&filename=CameraZOOM-20150523140649895.jpg)
![CameraZOOM-20150523141936303.jpg](/proxy/?url=https://content.instructables.com/FL6/8GTG/IA3YNJYD/FL68GTGIA3YNJYD.jpg&filename=CameraZOOM-20150523141936303.jpg)
![CameraZOOM-20150523175145068.jpg](/proxy/?url=https://content.instructables.com/FYH/D7YU/IA3YNK3L/FYHD7YUIA3YNK3L.jpg&filename=CameraZOOM-20150523175145068.jpg)
I dismounted it and cleaned all the contacts.
Step 3: Placing New Circuit Inside
![CameraZOOM-20150523185720285.jpg](/proxy/?url=https://content.instructables.com/F00/E45W/IA3YNOAV/F00E45WIA3YNOAV.jpg&filename=CameraZOOM-20150523185720285.jpg)
![CameraZOOM-20150523190135150.jpg](/proxy/?url=https://content.instructables.com/F7R/DNMA/IA3YNOAY/F7RDNMAIA3YNOAY.jpg&filename=CameraZOOM-20150523190135150.jpg)
![Multimeter instrument 4MM Binding Post Banana Socket panel mount Test Probe connector.jpg](/proxy/?url=https://content.instructables.com/FHU/MXXH/IA4FKUA8/FHUMXXHIA4FKUA8.jpg&filename=Multimeter instrument 4MM Binding Post Banana Socket panel mount Test Probe connector.jpg)
![Panel Mounting Fuse Holder .jpg](/proxy/?url=https://content.instructables.com/FJS/NAP9/IA4FKUFH/FJSNAP9IA4FKUFH.jpg&filename=Panel Mounting Fuse Holder .jpg)

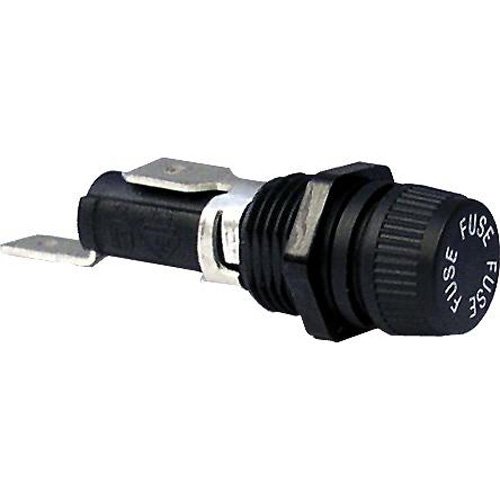

After cleaning I drilled holes for connectors for probes. Because there wasn't enough space for connectors I moved the fuse into fuse holder and use empty space for battery, where I put buzzer too.
Step 4: Replacing Probe Connector
![CameraZOOM-20150524021028709.jpg](/proxy/?url=https://content.instructables.com/FHG/MAXY/IA4FL4NY/FHGMAXYIA4FL4NY.jpg&filename=CameraZOOM-20150524021028709.jpg)
Old probe connector was broken and I replaced it.
Step 4: Testing the Multimeter
Final tests.
And we are good to go.
