UPS Per MODEM Fai Da Te in Modo Che Non Si Spenga Quando Salta La Corrente

Ciao, oggi costruiamo un UPS o batteria di emergenza per il router/modem in modo che questo non si spenga se viene a mancare la corrente a casa.

Materiali:

• 3x celle 18650
• Supporti per 3 celle (stampati in 3D)
• 15cm di filo (due di diversi colori)
• Connettore DC maschio
• Connettore DC femmina

Strumenti usati:

• Tester
• Saldatore
• Stagno per saldare
• Morsa

Il sistema è molto semplice.

Come sapete una singola ella 18650 va da una tensione di 3V quando è allo 0% ad una tensione di 4,2V quando è carica al 100%

Se mettiamo quindi tre batterie 18650 in serie completamente cariche avremo una tensione di 12,6V quando è al 100%, quindi poco più della tensione a cui funziona il mio modem che è di 12V.

Collegando come in foto il materiale, il modem assorbirà corrente dall'adattatore a muro e, solo se questo non dovesse essere disponibile, il modem assorbirà corrente dalle batterie finché non ritorna l'energia.

Per chi mi scriverà che non è sano far funzionare un pacco batteria di celle agli ioni di litio come le 18650 senza un Battery Management System (BMS) rispondo che hanno perfettamente ragione.

Le celle, nonostante siano state fatte dalla stessa fabbrica, nello stesso momento e sotto le stesse condizioni di temperatura, umidità etc. possono comunque essere chimicamente differenti.

Data questa differenza che possono presentare, in un pacco batteria con celle in serie non è giusto lasciarle funzionare senza un BMS con una funzione di bilanciamento perché si potrebbe rischiare un overvoltage o undervoltage in cui le tensioni delle batterie salgono sopra il livello relativo al range 0% - 100%.

Ma vi dirò una cosa... quasi tutti i BMS che avete provato nella vostra vita non avevano il bilanciamento. Si perché anche se sul sito c'è scritto che hanno il bilanciamento, non è vero! Perché avere un bilanciamento a 30 milliampere (come la maggior parte dei BMS economici) equivale a non averlo.

Inoltre, il modem caricherà la batteria fino a 12V e non 12,6 quindi anche se ci dovessero essere delle escursioni di tensione sarebbero comunque probabilmente nel limite di 3,00V e 4,20V

Controllare che le celle abbiano la stessa tensione

Prima di incominciare con la fase di costruzione è fondamentale iniziare con il bilanciamento delle celle.

Anche se prima ho detto che non è fondamentale che le celle siano perfettamente bilanciate, è comunque importantissimo che quando andiamo a creare il pacco batteria abbiano tutte la stessa tensione in modo da partire da una situazione stabile.

Come bilanciare le celle (se non hanno la stessa tensione)

Se le celle non hanno la stessa tensione, potete bilanciarle in diversi modi. Il primo modo è quello di collegarle ad un alimentatore e settare 4,2V con tutte le celle e il secondo è usare un oggetto che abbiamo creato in questo articolo e che vedete in foto che lo fa in modo automatico e con dei led di segnalazione e con corrente costante.

Sistemare le celle

Per sistemare le celle una dopo l'altra come tutte le altre classiche configurazioni 3s1p, ho usato un mantenitore di celle stampato in 3D da questo link. Se non lo avete o non lo potete stampare, potete sempre tenere le celle con un po' di nastro adesivo o di nastro Kapton.

Ovviamente, dato che le celle sono in serie, devono essere disposte intervallando i poli.

Saldare le celle

Una volta posizionate le celle dovete saldarle in serie (quindi un positivo con il negativo della successiva e così via). Come vedete dal video, io le ho saldate con un saldatore normale raschiando leggermente la superficie per far aderire lo stagno.

ATTENZIONE - Questo metodo è altamente sconsigliato in quanto le celle non sono predisposte a ricevere una così elevata temperatura e questo le danneggia. Dato però che si trattava di secondi e che il dispositivo non deve avere prestazioni elevate, per questa volta va bene così ma sappiate che è assolutamente non consigliato.

Controllare la polarità del connettore dell'alimentatore del modem

Prima di collegare il pacco batteria al modem, assicuratevi con un multimetro che il positivo sia nella parte interna (centrale) del connettore e il negativo sia la parte rotonda esterna (come nella maggior parte dei casi).

Aggiungere connettori femmina e maschio

Una volta controllata la polarità del modem, collegate il connettore femmina (che ospita il connettore maschio del modem) al pacco batteria e poi continuate collegando questo al connettore maschio che deve entrare nel modem.

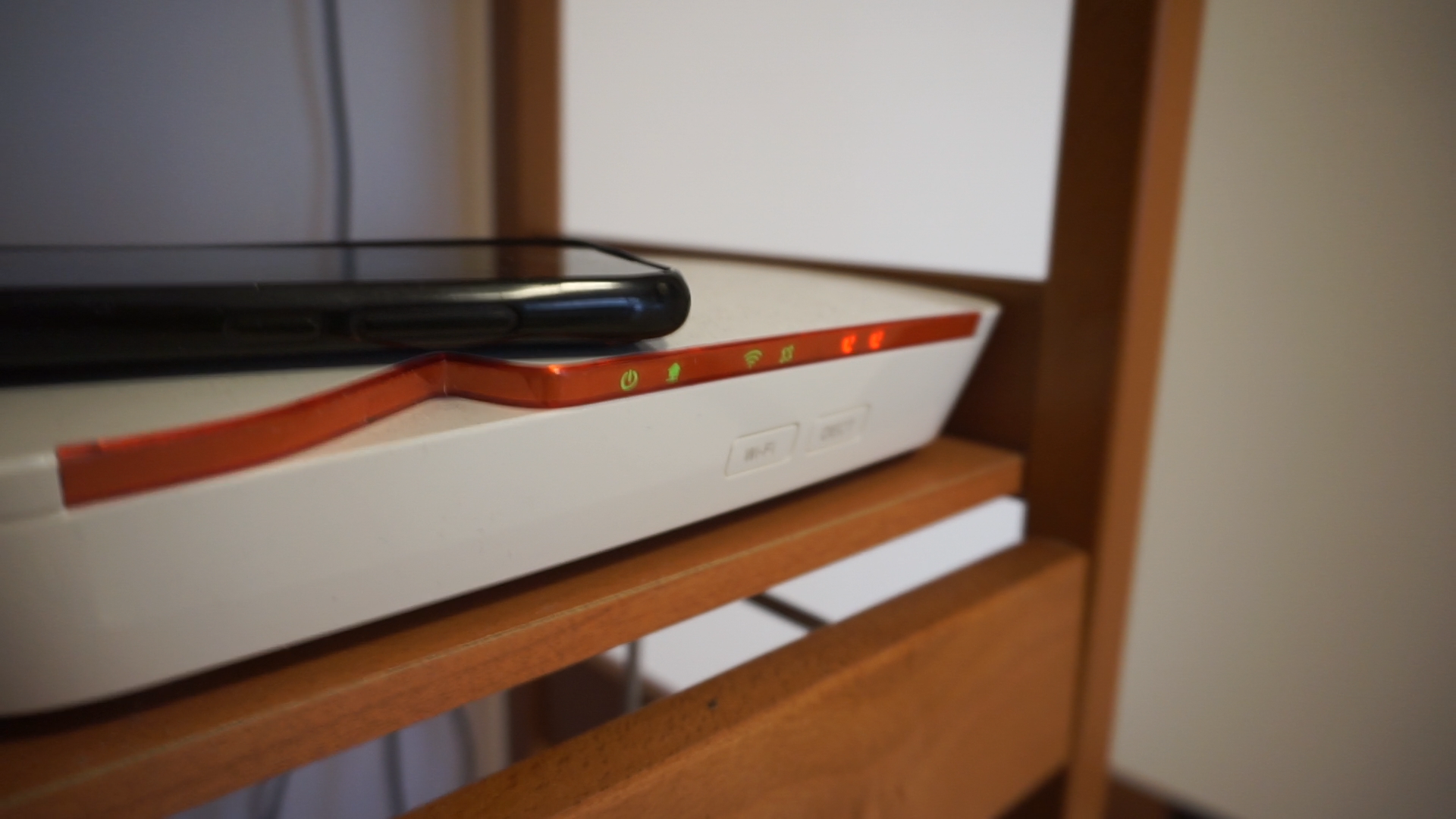

Fatto! Ora quando staccherete la presa del modem (magari perché vi serve per un breve periodo di tempo) o se ne va la corrente, continuerete ad avere internet sui vostri computer portatili e sui vostri telefoni.
