Sonoff Basic & Sonoff RF - Tutorial COMPLETO

O Sonoff é uma linha de produtos projetados para automação residencial e predial. O Sonoff Basic e RF podem ser alimentado com tensão de 90 a 250v AC, sua saída a relé suporta corrente de até 10A, possuí um WI-FI integrado de 2.4GHz, o Sonoff RF conta ainda com um receptor de 433Mhz, e com aplicativo próprio.

Possuí compatibilidade com o Amazon Alexa, o Google Assistant e Google Nest.

Dessa forma, programar os horários em que a lâmpada liga e desliga e criar cenários e bem simples, fácil interação com outros Sonoff adicionados posteriormente.

Assim podendo transformar qualquer casa em uma Smart Home!!

Materiais:

• Sonoff Basic ou RF.
• Fios Paralelo.
• Ferramentas (chaves philips, alicate de corte e etc...).
• Aparelho Android ou IOS.

Nesse caso usamos plugues machos e fêmeas para facilitar a explicação.

A instalação é simples, no Sonoff Basic e RF existe uma entrada para conectar à rede elétrica indicada no aparelho:

N----- (Neutro)

Input

L------(Fase)

E a saída que vai para a lâmpada:

N-----(Neutro)

Output

L-----(Fase)

A instalação elétrica está praticamente pronta!

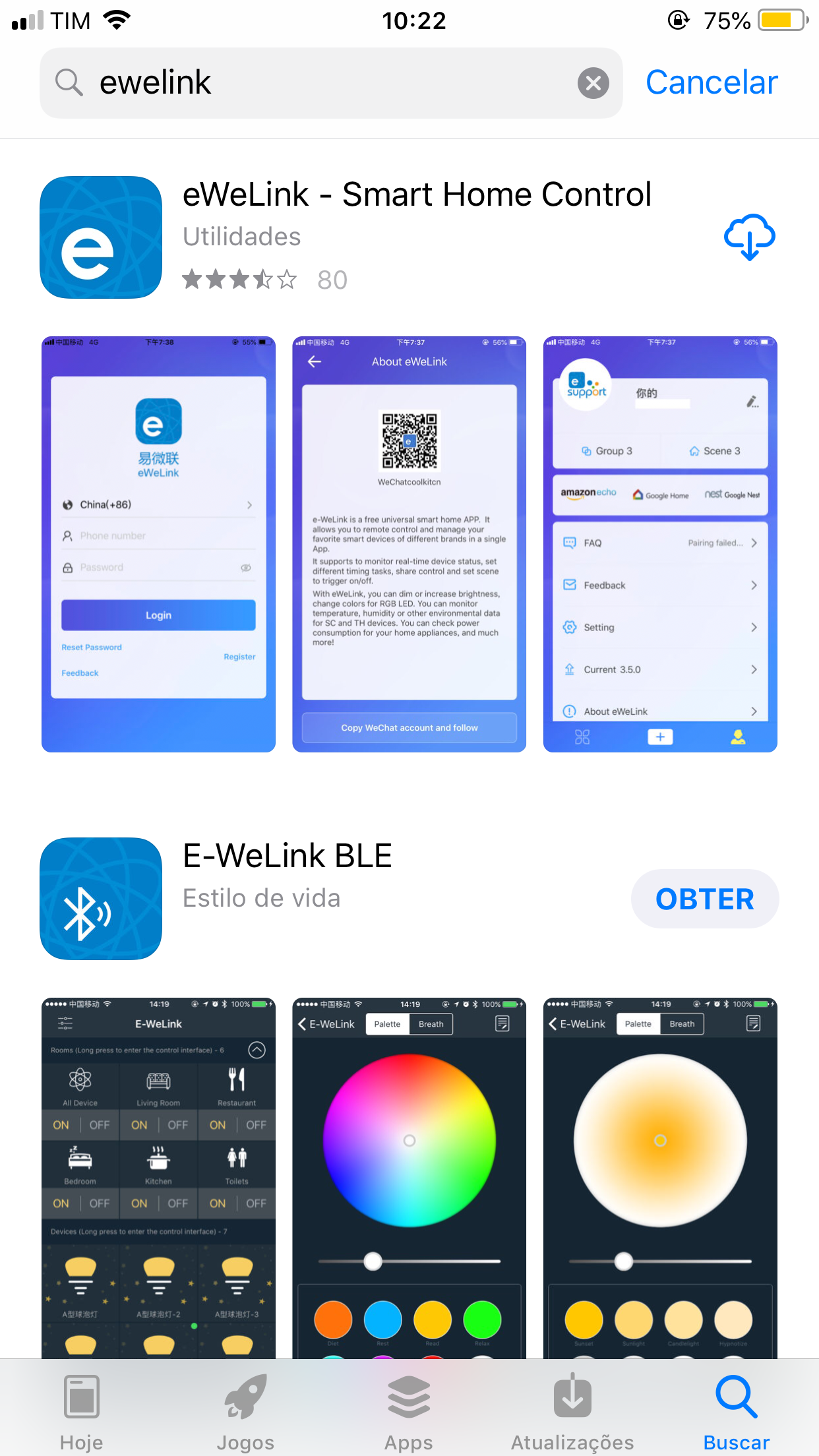

Para baixar o aplicativo, basta pesquisar "eWeLink" na Play Store ou na AppStore e fazer o download.

Após finalizar a instalação, abra o aplicativo.No canto inferior direito, no botão "Registra", faça o cadastro e em seguida o login no aplicativo.

Depois de fazer o login, irá aparecer a tela principal onde ficara listado os dispositivos adicionados.

No Sonoff existe um botão que deve-se pressionar por 7 segundos, o LED verde vai piscar mais rápido.

Agora no app (ainda na tela principal) clique no "+", irá aparecer a tela de adicionar dispositivo, clique em "Quick Paring".

Em seguida, o aplicativo irá solicitar o SSID e a Senha da rede WI-FI, clique em "Next". Então, o aplicativo irá procurar o Sonoff.

Após encontrar o Sonoff, o aplicativo irá solicitar um nome para o dispositivo (Coloque algo sugestivo, como: Luz do quarto, Luz banheiro, Luz_Varanda...) aqui vamos chama-lo de "Sonoff Basic 01".

Adicionado com sucesso!

Clique em entendi.

O dispositivo agora está na tela principal com o nome que colocou.

Agora pode ligar e desligar a lâmpada do SmartPhone, basta clicar no ícone (On) ou (OFF).

E para adicionar mais dispositivos basta clicar novamente em "+" e repetir o Step anterior.

Para cadastrar um controle remoto de 433Mhz no Sonoff RF: Pressione rapidamente o botão preto no Sonoff RF duas vezes, o LED vermelho pisca uma vez e, em seguida, pressione um dos botões do controle RF até que a lâmpada mude de estado, assim confirmando cadastro do controle.

Para limpar a codificação: Pressione rapidamente o botão físico no Sonoff RF por três vezes, o LED vermelho acende por 3s, o que significa que o código do controlador RF foi limpo. Caso não tenha conseguiu emparelhar, por favor, tente limpar primeiro

Clicando no nome do dispositivo irá aparecer a tela de configuração.

No centro da tela está o botão de On/Off onde ainda pode-se ligar ou desligara luz.

No canto inferior da tela existe quatro botões Compartilhar, Agenda, Timer e Loop Timer.

O compartilhamento é uma ferramenta onde é possível dar permissão a outros usuários para ter controle sobre o dispositivo.

Ao Clicar em "Compartilhar" irá aparecer uma tela onde solicitará o e-mail ou o número do telefone que deseja compartilhar o Sonoff.

Selecione as permissões que desejar e caso queira faça uma anotação.

após isso basta clicar em "Compartilhar".

O APP do celular que foi compartilhado recebera uma mensagem informando sobre o compartilhamento, basta "Confirmar" e o Sonoff será adicionado na tela principal do aparelho, podendo agora ser utilizado.

Utilize a Agenda para criar eventos, em datas e horas distintas.

Ao clicar em agenda aparecerá uma tela vazia onde ficará listado os agendamentos.

Para adicionar basta clicar em "+ novo" irá aparecer uma tela com: "Mês", "Dia", "Hora" e "Min". Onde pode-se escolher quando o evento irá acontecer. Mais abaixo tem "Ano", "Repetir" e "Estado".

Ano: Ano que o evento vai ocorrer.
Repetir: Escolhe os dias da semana em que o evento deve acontecer.

Estado: Ligado ou Desligado.

Após clicar em "Salvar" o agendamento irá ser listado, podendo adicionar outros posteriormente.

Timer é um temporizador que define em quanto tempo o Sonoff irá acionar.

Após clicar em "Timer" aparecerá a tela onde os temporizadores estarão listados.

Para adicionar um Timer basta clicar em "+ Adicionar um Timer", irá aparecer uma tela onde pode selecionar quantos Dias, Horas e Minutos em que deseja que o dispositivo seja ligado ou desligado.

Após o acionamento o Timer ele é desativado, para ativá-lo novamente basta clicar no botão ao lado direito.

O Loop Timer é um temporizador cíclico.

Após clicar em Loop Timer aparecerá a tela onde poderá selecionar o Ano, Mês, Dia, Hora e Minuto em que o ciclo será iniciado, mais abaixo em "Ciclo" é local em que se ajusta o tempo de duração do ciclo, em "Iniciar" define o estado inicial da lâmpada e em "After"(Depois) define em quanto tempo após o início do ciclo o Sonoff irá mudar de estado.

As Cenas são muito uteis para gerar comandos simples para ações mais complexas.

Nesse caso será utilizado 2 Sonoff Basic e 1 Sonoff RF para acionamento remoto.

Adicionado os Sonoff, clique em "Cenas", no a canto inferior da tela, onde estará listado as cenas adicionadas, clique em "+ Adicionar Cena".

Na tela adicionar cena, existe o local para escolher o nome da cena e as áreas: Condição e Performance.

Clicando em "+Add" da Condição aparecerá a lista dos dispositivos adicionados anteriormente.

Selecione o dispositivo que deseja que seja o acionador da cena e o estado em que ele deve estar para acionar a cena.

Clique em "ok" e a condição para a sua cena funcionar está cadastrada.

Clicando em "+Add" do performance aparecerá a lista dos dispositivos disponíveis.

Selecione o dispositivo e o estado que deseja e clique em "OK".

Ele será adicionado na lista de performance.

Para adicionar mais dispositivos basta repetir o processo e ao terminar clicar novamente em "OK" e a cena será adicionada a sua lista de Cenas.

Com o acionamento do Sonoff RF tanto com o aplicativo, o controle remoto ou mesmo no botão físico a cena é acionada, fazendo com que os dois Sonoff Basic acendam logo em seguida.

Porém os Sonoff Basic somente acendem junto com o Sonoff RF. Para apagarem juntos também é necessário criar uma outra cena.
