[Tuto] Mod. S - Assemblage Enceinte Craft 'n Sound
![face haut parleur2.jpg](/proxy/?url=https://content.instructables.com/FF6/4XYU/KHBZHL4R/FF64XYUKHBZHL4R.jpg&filename=face haut parleur2.jpg)
Les enceintes Craft 'n Sound sont une alternative éthique et durable au matériel audio classique et donnent la possibilité à chacun de se fabriquer facilement une enceinte Bluetooth de qualité professionnelle, réparable et évolutive.
Vous pouvez en savoir plus sur le projet sur cette page.
L'assemblage de l'enceinte a été conçu pour être accessible au plus grand nombre et permettre d'atteindre un résultat acoustique optimal, en suivant pas à pas le tutoriel suivant.
Pour commander votre kit Craf'n Sound taille S suivez ce lien !
Nota bene : Vous pouvez personnaliser votre enceinte à n’importe quel moment de l’assemblage, en fonction de votre niveau de bricolage, vos goûts et le style de votre intérieur. Au préalable, préparez la surface à l’aide de papier de verre. Pour une première inspiration, voici l'un de nos tutoriels de peinture
Supplies
Compatibilité :
- Enceintes : Craft 'n Sound taille S
- Haut-Parleurs : Beyma 4FR40Fe, Visaton B80
- Amplificateur : TinySine 2 x 20 W, SMSL 36A Plus
Fournitures (à commander ici) :
- 1 x kit bois enceinte taille S
- 9 x vis à bois 3,5 x 13 mm
- 1 x haut-parleurs Beyma 4FR40Fe
- Colle à bois
- Papier essuie-tout
Outils indispensables :
- Des objets lourd pour presser l'enceinte après collage
- Tournevis PH2 cruciforme
Outils facultatifs :
- 4 x serre-joints
- 2 x tendeurs ou sangles

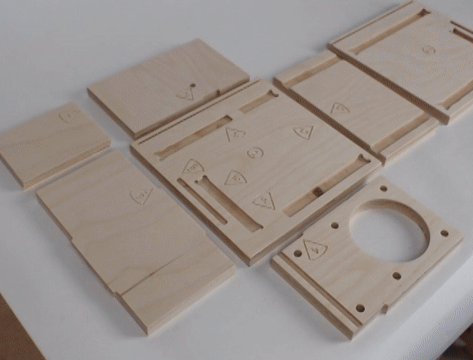

Montage «À Vide» Du Kit Bois (sans Colle)
![montage sans colle.gif](/proxy/?url=https://content.instructables.com/FJC/LB3N/KH1ZIETL/FJCLB3NKH1ZIETL.gif&filename=montage sans colle.gif)
Le collage est une étape simple mais importante pour la réalisation d'une enceinte acoustique.
IMPORTANT : Il est recommandé de se familiariser avec l’assemblage, en effectuant un premier montage "à vide" des éléments en bois, car une fois appliquée, la colle progressive prend en un peu moins de 15 minutes.
Préparation Des Planches Pour Le Collage
Une fois l'assemblage "à vide" maîtrisé, vous pouvez vous lancer !
- Rangez les planches dans l’ordre décroissant (le plus grand nombre en dessous)
- Positionnez les planches #1 et #2 face à vous
- Munissez-vous de la colle et du papier essuie-tout
Collage De L'ébénisterie
![gif collage.gif](/proxy/?url=https://content.instructables.com/FIC/ZK7D/KHBZHIYN/FICZK7DKHBZHIYN.gif&filename=gif collage.gif)
![etape 1 collage.jpg](/proxy/?url=https://content.instructables.com/FF9/BRSO/KHBZHIBS/FF9BRSOKHBZHIBS.jpg&filename=etape 1 collage.jpg)
![etape 2 collage.jpg](/proxy/?url=https://content.instructables.com/FGR/VFRB/KHBZHIC6/FGRVFRBKHBZHIC6.jpg&filename=etape 2 collage.jpg)
![etape 3 collage.jpg](/proxy/?url=https://content.instructables.com/F4Q/YP7I/KHDEZ955/F4QYP7IKHDEZ955.jpg&filename=etape 3 collage.jpg)
![etape 4 collage.jpg](/proxy/?url=https://content.instructables.com/FE8/5ONG/KHDEZ953/FE85ONGKHDEZ953.jpg&filename=etape 4 collage.jpg)
![etape 5 collage.jpg](/proxy/?url=https://content.instructables.com/FYP/2E9F/KHBZHIBO/FYP2E9FKHBZHIBO.jpg&filename=etape 5 collage.jpg)
![sens piece 7 01.jpg](/proxy/?url=https://content.instructables.com/F0I/ONOS/KHBZHIDB/F0IONOSKHBZHIDB.jpg&filename=sens piece 7 01.jpg)
![etape 6 collage.jpg](/proxy/?url=https://content.instructables.com/FDL/GPEQ/KHBZHIBQ/FDLGPEQKHBZHIBQ.jpg&filename=etape 6 collage.jpg)
![montage colle v2.gif](/proxy/?url=https://content.instructables.com/F4H/3XZ4/KH7P80OC/F4H3XZ4KH7P80OC.gif&filename=montage colle v2.gif)
Indications :
- Suivez les photos dans l'ordre. La colle est représentée par des traits bleus
- Autant que possible : déposez la colle lorsque les planches sont à plat
- Les triangles inscrits sur les planches vous indiquent comment les placer. Alignez les sommets des triangles en suivant les numéros
- Les sommets des triangles vous indiquent le côté où mettre la colle, observez les photos
- Déposez la colle par filets de 2 à 3 mm de diamètre environ, sur les surfaces à encoller (dans l'ordre des numéros)
- Étalez la colle avec le doigt, pour éviter le surplus et pour étendre la surface de contact
- Comme sur l'animation, appliquez les pièces toujours de l'extérieur vers l’intérieur pour que la colle ne déborde que vers les parties invisibles
- N'oubliez pas les tranches verticales qui sont en contact, elles doivent aussi être encollées
- Si vous doutez du sens d'une des planches, référez vous aux photos ainsi qu'aux sens des triangles gravés.
Ordre de collage :
- Encollez et assemblez une à une les planches dans l'ordre, de 1 à 7
- Nettoyez les surplus éventuels de colle avec l'essuie tout
Astuce : Dans le cas où un surplus de colle aurait déjà un peu séché, vous pouvez l'enlevez à l'aide d'un essuie-tout ou d'un torchon légèrement imbibé d'eau chaude. Si vous avez des serres joints et/ou des sangles ou tendeurs, vous pouvez vous en servir pour l'étape de séchage.
Mise Sous Contrainte, Pour Le Séchage
![poid sechage.jpg](/proxy/?url=https://content.instructables.com/F3I/8CND/KHBZHIZD/F3I8CNDKHBZHIZD.jpg&filename=poid sechage.jpg)
- Posez des feuilles de papiers pliées en 2 ou des morceaux de carton sur le haut de la planche 7
- Posez des objets lourds (> 10kg de préférence) sur les protections en papier ou carton
- Enlevez la colle qui suinte lors de la mise sous pression, à l'aide d'un essuie-tout ou d'un torchon légèrement imbibé d'eau chaude
Séchage
Laissez sécher l'enceinte durant au moins 3h
Information : Le séchage est très important et c'est facile, il n'y a rien d'autre à faire qu'attendre !
- 3 heures est la durée minimale pour un séchage correct avec de la colle dite progressive
- Nous préconisons d'attendre 24 heures, pour vous assurer une solidité de l'ensemble dans le temps
- Évitez de déplacer ou de solliciter l'enceinte tant qu'elle n'est pas parfaitement sèche
Si ce n'est pas déjà fait, c'est la moment de réfléchir à la personnalisation de votre enceinte :)
Quelques idées sur l'Instagram
Quelques idées sur le Pinterest
Quelques conseils sur le tuto
Mise En Place De La Mousse Et Des Câbles Des Haut-Parleurs
![mousse.gif](/proxy/?url=https://content.instructables.com/F59/E06U/KH1ZIDV9/F59E06UKH1ZIDV9.gif&filename=mousse.gif)
![passage cable dos longueur.jpg](/proxy/?url=https://content.instructables.com/FLZ/EA2V/KH7P8026/FLZEA2VKH7P8026.jpg&filename=passage cable dos longueur.jpg)
![passage du cable 01.jpg](/proxy/?url=https://content.instructables.com/FA0/AQ3Z/KH0ZZGE3/FA0AQ3ZKH0ZZGE3.jpg&filename=passage du cable 01.jpg)
![face sans haut parleur.jpg](/proxy/?url=https://content.instructables.com/FQG/QIEV/KH0ZZGCM/FQGQIEVKH0ZZGCM.jpg&filename=face sans haut parleur.jpg)
![face passage cable.jpg](/proxy/?url=https://content.instructables.com/FXO/41F4/KH0ZZGCK/FXO41F4KH0ZZGCK.jpg&filename=face passage cable.jpg)
![passage cable dos longueur 02.jpg](/proxy/?url=https://content.instructables.com/FTQ/674L/KH0ZZGDH/FTQ674LKH0ZZGDH.jpg&filename=passage cable dos longueur 02.jpg)

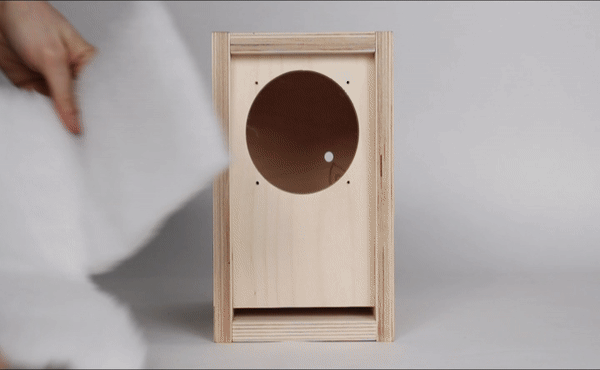

- Comme sur l'animation 1, insérer la mousse par le trou de l'enceinte
- Etaler la mousse contre les parois intérieurs de l'enceinte pour recouvrir le plus de surface possible. Laisser le trou sur la face arrière accessible.
- Passez le câble dans l'enceinte (voir Photo 3) en laissant les cosses plates ressortir devant par l'emplacement du haut-parleur.
-
Faites ressortir le fil en glissant l'extrémité à cosses rondes dans le trou au dos de l'enceinte.
-
Veillez à laisser 10 à 15 cm de longueur de fil au dos de l'enceinte (voir Photo 2), afin de pouvoir la connecter à l'amplificateur. La photo 6 indique la position finale du câble, une fois la carte d'ampli installée.
Connexion Des Câbles Au Haut-Parleur, Puis Vissage Du Haut-Parleur
![cablage HPv2.gif](/proxy/?url=https://content.instructables.com/F8N/KRHW/KH7P80A9/F8NKRHWKH7P80A9.gif&filename=cablage HPv2.gif)
![cablage HP focus.jpg](/proxy/?url=https://content.instructables.com/FII/13O1/KH0ZZGC6/FII13O1KH0ZZGC6.jpg&filename=cablage HP focus.jpg)
![montage HP.gif](/proxy/?url=https://content.instructables.com/FDD/F5GD/KH1ZIDV7/FDDF5GDKH1ZIDV7.gif&filename=montage HP.gif)
![vissage HP.gif](/proxy/?url=https://content.instructables.com/F2O/TCN4/KH1ZIE8D/F2OTCN4KH1ZIE8D.gif&filename=vissage HP.gif)
Posez l'enceinte sur le dos, trou pour haut-parleur vers le haut. Nous vous conseillons de conserver le plastique de protection du haut-parleur, afin de ne pas abîmer la membrane en le manipulant.

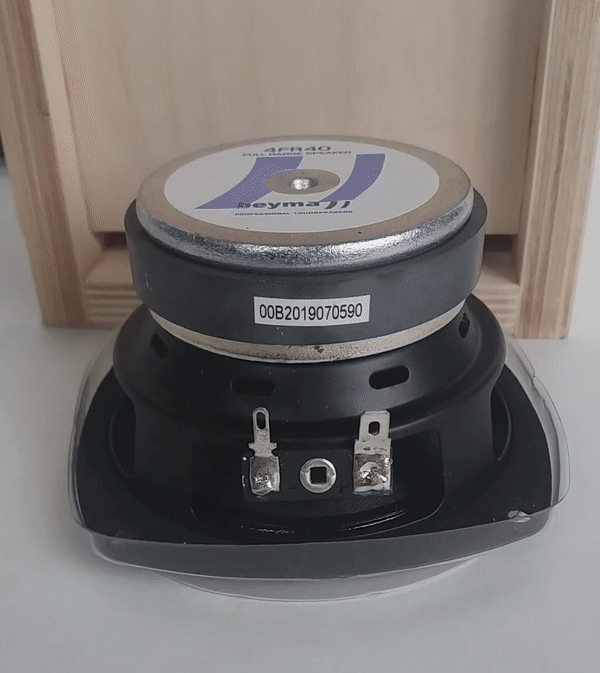

Sur le haut parleur, vous pouvez voir des petites tiges plates et trouées en métal, ce sont les bornes du haut parleurs. Elles sont annotées + et - (voir Photo 2). Votre câble se termine par deux embouts en métal creux qui doivent s'ajuster parfaitement aux bornes, ce sont les cosses des câbles. Il y a une petite cosse et une petite borne, ainsi qu'une plus grosse cosse et une plus grosse borne.
Suivez les animations pour les étapes suivantes

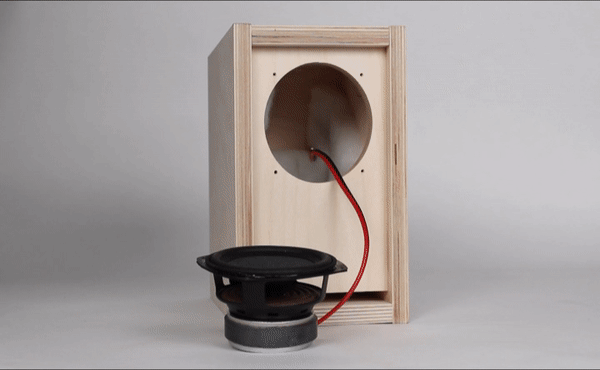

- Connectez la cosse plate du câble rouge à la borne + du haut-parleur (la plus grande) (animation 1)
- Connectez le cosse plate du câble noir à la borne - du haut-parleur (la plus petite) (animation 1)
- Insérez le haut-parleur dans son emplacement, le câble descend vers le bas de l'enceinte. (animation 2)

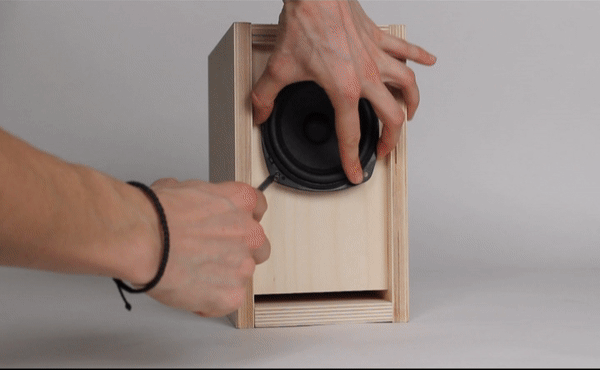

- Alignez les trous du haut-parleur avec les pré-trous
- Vissez le haut-parleur avec 4 vis 3.5 x 13 (animation 3)
ATTENTION :
- Installez-vous confortablement pour ne pas déraper
- Faites un premier vissage sans serrer trop fort
- Terminez en vissant de manière plus ferme
Placement De L'Amplificateur Et Du Renfort
![entretoise.jpg](/proxy/?url=https://content.instructables.com/FLX/65LB/KH94NW3Q/FLX65LBKH94NW3Q.jpg&filename=entretoise.jpg)
![fixage ampli 01.jpg](/proxy/?url=https://content.instructables.com/FEW/9VBX/KH0ZZGCO/FEW9VBXKH0ZZGCO.jpg&filename=fixage ampli 01.jpg)
![fixage ampli 04.jpg](/proxy/?url=https://content.instructables.com/F8Z/II9X/KH0ZZGCT/F8ZII9XKH0ZZGCT.jpg&filename=fixage ampli 04.jpg)
![assemblage ampli.jpg](/proxy/?url=https://content.instructables.com/FPN/R7WO/KH0ZZGC3/FPNR7WOKH0ZZGC3.jpg&filename=assemblage ampli.jpg)
![fixage ampli 02.jpg](/proxy/?url=https://content.instructables.com/F6P/5M46/KH0ZZGCQ/F6P5M46KH0ZZGCQ.jpg&filename=fixage ampli 02.jpg)

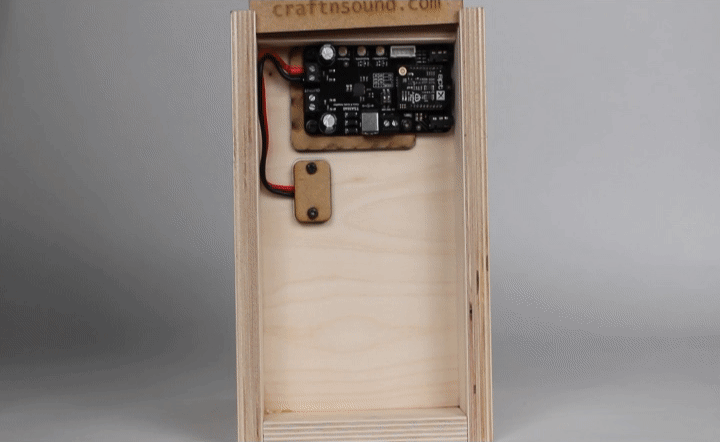

- Pour visualiser l'assemblage, pré-assembler la carte d'Ampli et l'entretoise en faisant coïncider les trous de fixation avec ceux de l'entretoise. C'est dans ces trous que vous viendrez visser.
- Positionnez l'entretoise sur son marquage sur la face arrière de l'enceinte (Photo 1)
- Positionnez la carte d'Ampli sur l'entretoise en faisant coïncider les trous de fixation.
- Vérifier bien l'alignement en vissant la vis n°1, puis continuez avec la n°2 et 3.
Branchement Des Câbles Des Haut-Parleurs
![bornier ampli.jpg](/proxy/?url=https://content.instructables.com/FCE/6AMA/KHAK2852/FCE6AMAKHAK2852.jpg&filename=bornier ampli.jpg)
![cablage ampli 01.jpg](/proxy/?url=https://content.instructables.com/FZG/J0QY/KH0ZZGC4/FZGJ0QYKH0ZZGC4.jpg&filename=cablage ampli 01.jpg)
![IMG_0222.jpg](/proxy/?url=https://content.instructables.com/FM8/Z58F/KH1ZELOX/FM8Z58FKH1ZELOX.jpg&filename=IMG_0222.jpg)
Comme pour le branchement du haut parleur, vous avez des cosses et des borniers :
- Ici les cosses des câbles sont rondes et de même tailles, nous les différencions par la couleur du câble
- Les borniers se trouvent sur la carte d'Ampli, ils sont mis en évidence sur la Photo 1, noté bornier + et bornier -
Attention, deux borniers se ressemble. Pour cette configuration en MONO (une seule enceinte, contrairement à une configuartion STEREO avec deux enceintes), les cosses doivent être branché sur l'envoie gauche.
- Branchez les cosses sur les entrées notées L (left pour gauche)
- Branchez le câble rouge sur l'entrée +
- Branchez le câble noir sur l'entrée -

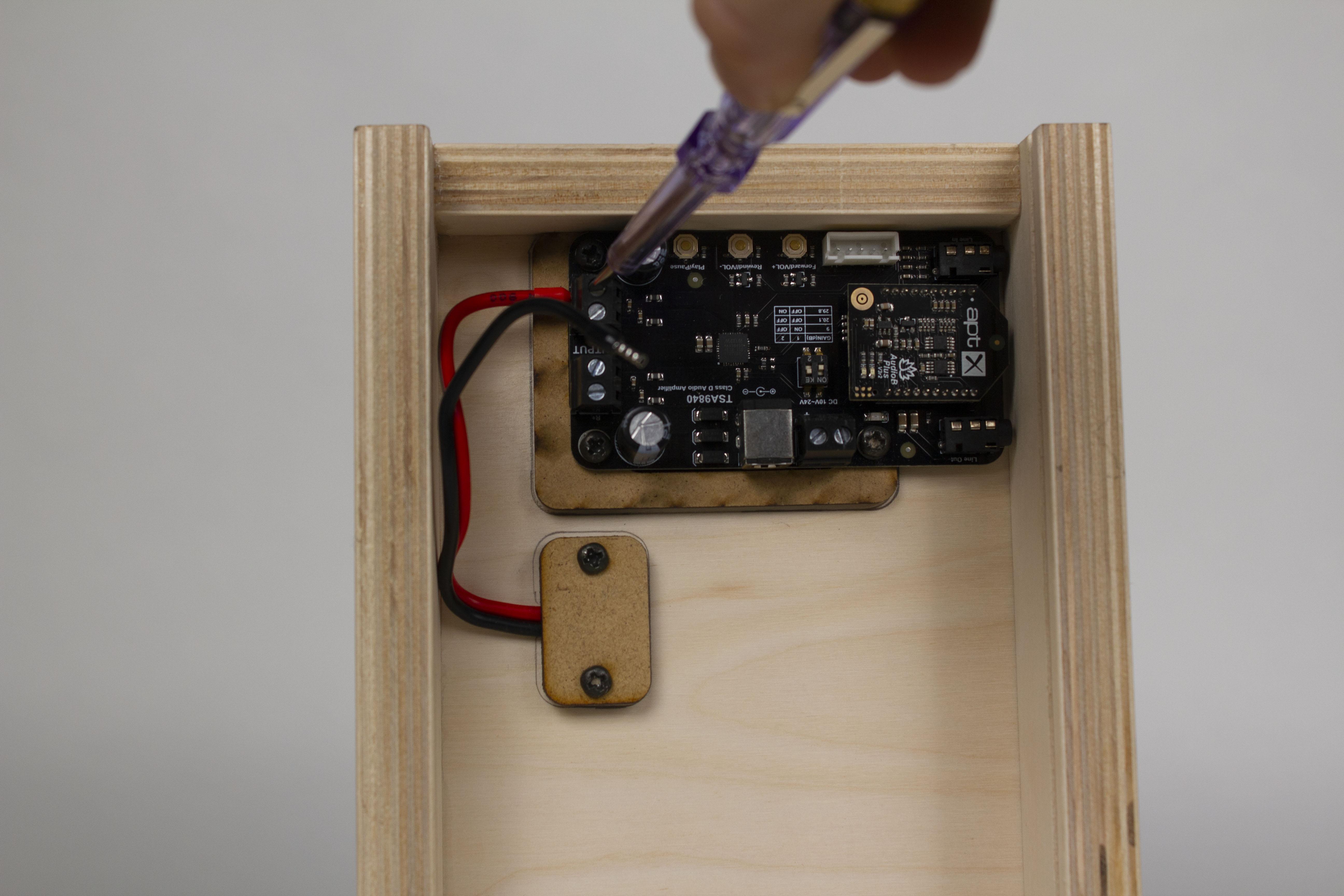

Visser à l'aide du tournevis d'électricien les mâchoires des borniers pour fixer les branchements.
Faites comme sur les photos et vous ne pourrez pas vous tromper !
Branchement Du Câble D'Alimentation Et Placement De La Plaque Arrière
![prise alim.jpg](/proxy/?url=https://content.instructables.com/FBK/RXTF/KHAK2ATW/FBKRXTFKHAK2ATW.jpg&filename=prise alim.jpg)
![plaque arrière.gif](/proxy/?url=https://content.instructables.com/FJQ/3TRH/KH1ZIDN5/FJQ3TRHKH1ZIDN5.gif&filename=plaque arrière.gif)
![piece arriere numerotee.jpg](/proxy/?url=https://content.instructables.com/FL4/I9HJ/KHBZHICK/FL4I9HJKHBZHICK.jpg&filename=piece arriere numerotee.jpg)
![passage alim correct 01.jpg](/proxy/?url=https://content.instructables.com/FFM/YJ8U/KH0ZZGCW/FFMYJ8UKH0ZZGCW.jpg&filename=passage alim correct 01.jpg)
![passage alim incorrect 02.jpg](/proxy/?url=https://content.instructables.com/FTO/OK2T/KH0ZZGD9/FTOOK2TKH0ZZGD9.jpg&filename=passage alim incorrect 02.jpg)
![passage alim incorrect 01.jpg](/proxy/?url=https://content.instructables.com/FT2/6FWF/KH0ZZGD1/FT26FWFKH0ZZGD1.jpg&filename=passage alim incorrect 01.jpg)
![passage alim correct 02.jpg](/proxy/?url=https://content.instructables.com/FS6/3KJD/KH0ZZGCX/FS63KJDKH0ZZGCX.jpg&filename=passage alim correct 02.jpg)
![dos final.jpg](/proxy/?url=https://content.instructables.com/FTH/QJG7/KH0ZZGCA/FTHQJG7KH0ZZGCA.jpg&filename=dos final.jpg)
- Sur les bords de la face arrière (où vous venez de fixer la carte d'Ampli) se trouvent des fentes. Comme sur l'animation 1, placez y la partie 1 de la pièce coulissante (Photo 3), celle ci va glisser jusqu'en bas. Le biseau est dirigé vers le haut, l'inscription est à l'endroit.
- Branchez le câble d'alimentation à la prise grise (Photo 1), située en bas de la carte d'Ampli, comme sur l'animation.
- Une encoche dans la plaque arrière permet de bloquer le câble d'alimentation, afin qu'il n'y ait pas de risque d'arracher la carte d'Ampli.
- Faites glisser la partie 2 de la pièce coulissante (Photo 3) dans les fentes, les biseaux coïncide et ferme l'arrière de votre enceinte.

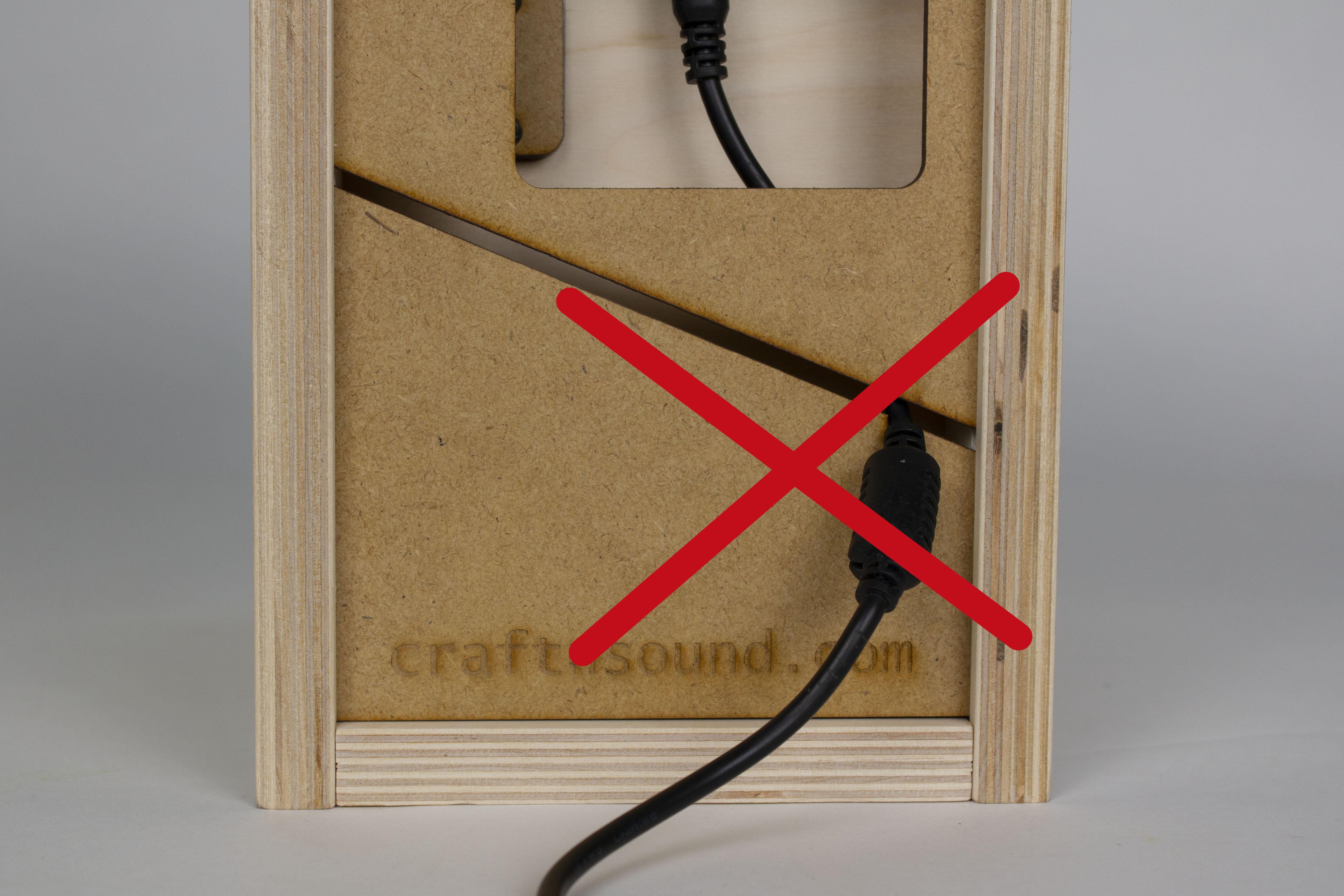

ATTENTION : Veillez à utiliser correctement l'encoche, afin de ne pas abimer votre câble d'alimentation. Les photos vous indiqueront les erreurs à ne pas faire.
Fin De Tutoriel
Félicitations, vous venez de terminer le montage de la partie acoustique de votre enceinte Craft 'n Sound !
Il vous reste encore 1 étape pour pouvoir l'écouter et en profiter :
- Allumer et utiliser votre enceinte, avec le manuel de l'amplificateur ICI
Vous pourrez bientôt ajouter une batterie au dos de votre enceinte. Le tuto est en construction.
Vous pouvez également personnaliser votre enceinte ! :)
