EN
Break an expensive "toy" like an hoverboard may be annoying. If it happen you have 3 choices :
- Throw it in the bin
- Fix it
- Reuse it
As the Hoverboard hype is now outdated, i decided to reverse the function of my device.
Before, it needed electricity to turn...And now, it will turn to create electricity !
Material :
- Hoverboard
- PVC pipes (as big as possible + 1 smaller pipe)
- PVC adapter
- 2 bike wheels
- Zip ties
- Epoxy resin
- Cement
- Wood plate
- White pain
- 3 phase rectifier : https://www.amazon.com/a16032200ux0396-Soldering-R...
- Solar/Wind turbine regulator : https://www.aliexpress.com/item/10A-12VDC-24VDC-Li...
- 18650 Batteries holder : https://www.aliexpress.com/item/5pcs-lot-Newest-Po...
- Tools : Dremel, drill, angle grinder, saw, ...
FR
Casser un "jouet" coûteux tel qu'un Hoverboard peut être une expérience assez désagréables. Si cela arrive vous vous retrouvez face à 3 possibilités :
- Le jeter
- Le réparer
- Le réutiliser
Etant donné que l'engouement pour cet appareil est quelque peu apaisée, j'ai décidé de le réutiliser en inversant sa fonction.
Avant, il fallait de l’électricité pour le faire tourner...Désormais il tournera pour en créer !
Matériel :
- Hoverboard
- Tyaux de PVC (aussi gros que possible + 1 plus petit tuyaux)
- Adaptateur en PVC
- 2 roues de vélo
- Coleçons
- Résine epoxy
- Ciment
- Plaque de bois
- Peinture blanche
- Redresseur 3 phase : https://www.amazon.fr/Generic-Redresseur-Phase-Dio...
- Régulateur Solaire/Éolienne : https://www.aliexpress.com/item/10A-12VDC-24VDC-L...
- Support batteries 18650 : https://www.aliexpress.com/item/5pcs-lot-Newest-P...
- Outils : Dremel, perceuse, meuleuse d'angle, scie, ...
Disassemble the Hoverboard
Recover Useful Parts
EN
You will need the motors, the aluminum frame and the batteries
FR
Vous aurez besoin des moteurs, du châssis en aluminium et des batteries
Define the Design
EN

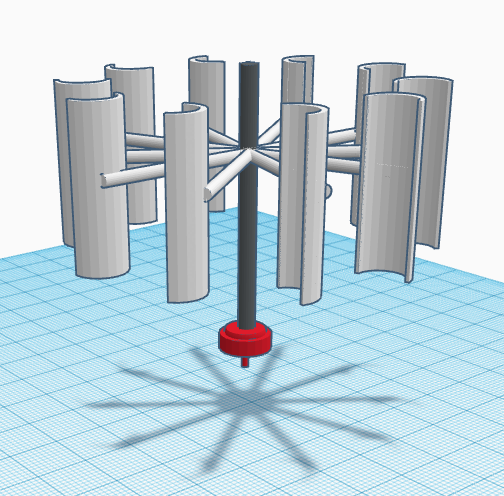

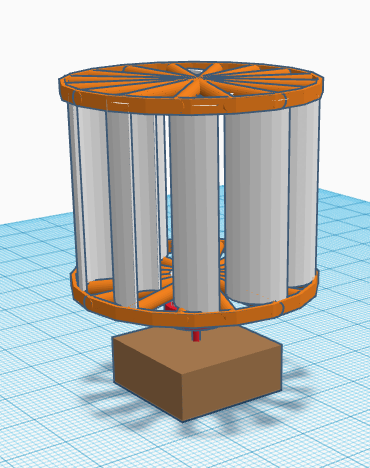

The first model that i create is more powerfull (beacause you can ajust the length of the arms) but it is more fragile and harder to make. The second is easier but less powerfull (the radius will be defined by the bicycle wheels).
It is also possible to mix the two design if none of both work (model 2 + model 1 on the top).
FR
Le premier modèle que j'ai créer devrait être le plus puissant (parce qu'il est possible d'ajuster la longueur des bras) mais il est plus fragile et difficile a fabriquer.
Le second est bien plus simple mais est moins puissant (étant donné que le rayon sera défini par les roues de vélo).
Il est également envisageable de mélanger les 2 modèles (créer le modèle un et ajouter le concept du modèle 2 au dessus)
Let's Go !
Remove the Bearing of the Wheels
FR : retirez le roulement a bille des roues
Create the Adaptor
EN
Modify an 150 to 100mm PVC adaptor to fix the wheel on the motor.
The idea is to dig grooves which will correspond to the spokes of the wheel.
FR
Modifiez un adaptateur en PVC 150 mm vers 100mm pour pouvoir fixer la roue au moteur.
L'idée est de creuser des rainures correspondant aux rayons de la roue.
Proceed Carefully, Step by Step
FR : Travailler soigneusement, étape par étapes pour ne rien casser et pour que la pièce corresponde parfaitement.
Check That All Fit Well
FR : Vérifiez que tout s’emboîte bien
Glue the Adaptor to the Motor With Epoxy Resin
FR : Collez l'adaptateur au moteur avec de la résine epoxy
Take Measurement for Next Steps
EN
I spaced the 2 wheels by 50 cm (but you can do more). The more spaced the wheels, the bigger your blades will be.
FR
J'ai espacé les 2 roues de 50 cm (mais vous pouvez faire plus). Plus vos roues seront espacées, plus grandes seront vos pales.

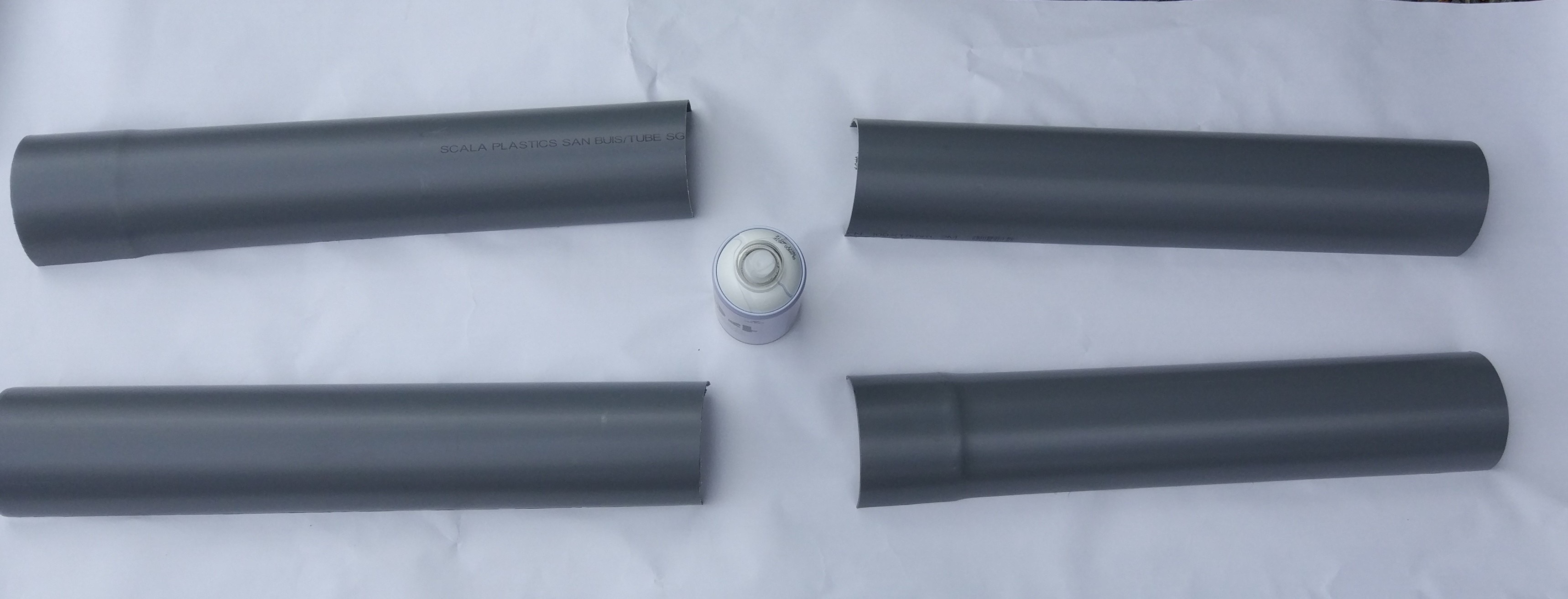

Cut the Bigger Tubes at the Corresponding Length Then Cut It in Half (vertically)
FR : Coupez les gros tuyaux à la longueur correspondantes puis coupez les en 2 (verticalement).
Paint It All
FR : Peignez le tout
Cut the Upper Part of the Chassis
EN
It will be the support of the generator
FR
Coupez la partie supérieure du châssis. Cela servira de support pour le générateur
Paint the Support
Cut a Metal Support at the Same Height As the Aluminium Support
EN
This piece will join the generator support to the wood plate.
FR
Coupez un support en métal à la même hauteur que le support en aluminium.
Cette pièces permettra de joindre le support du moteur à la plaque de bois.

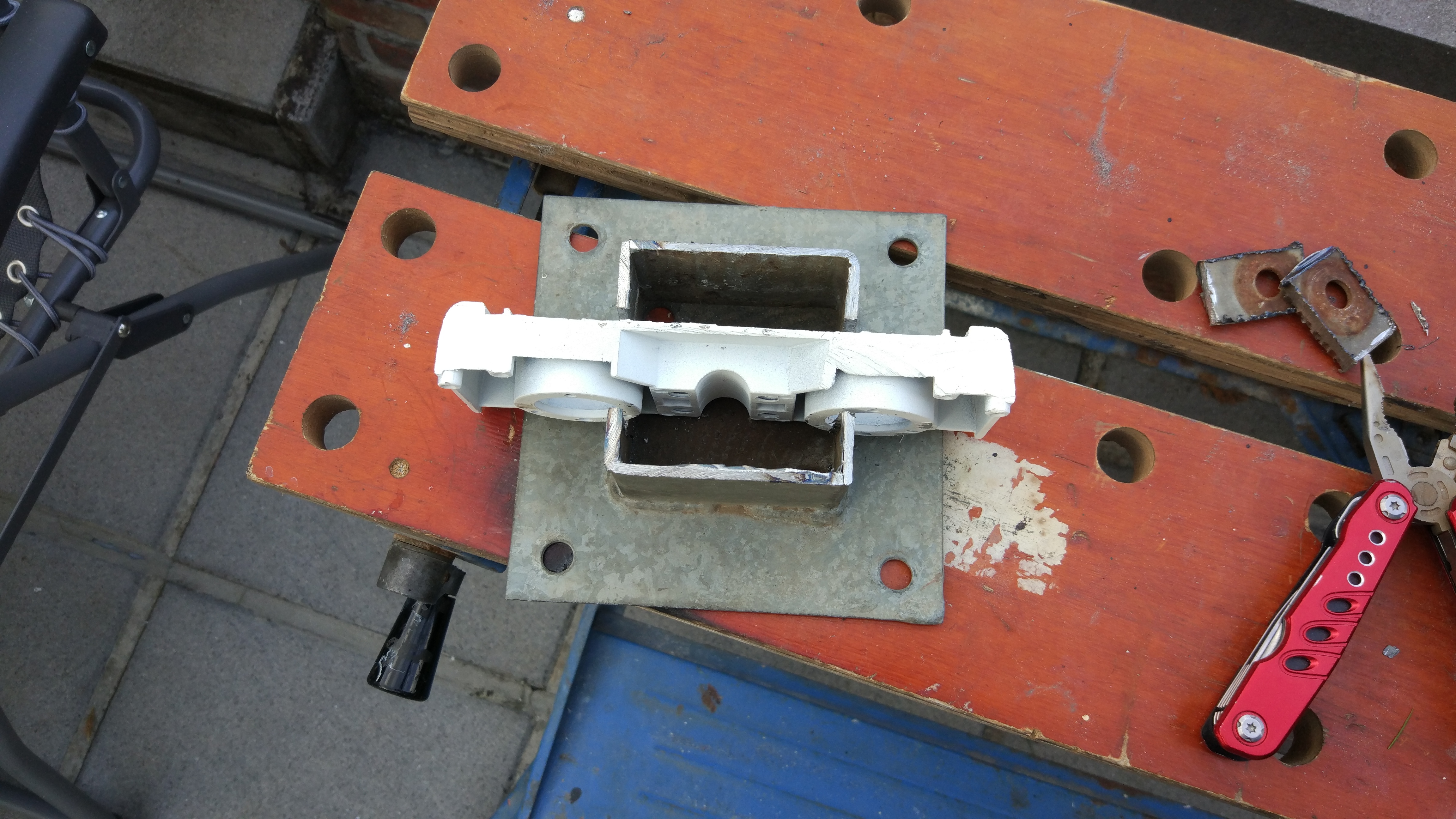

Adapt the 2 Supports
EN
Cut 2 rectangles to insert the aluminum support the drill a hole for the cables.
FR
Coupez 2 rectangles rendant ainsi possible l'insertion du support en Alu puis percez un trou pour les câbles.
Screw the Support on the Wooden Plate
FR : Vissez le support sur la plaque en bois
Paint the Wood
Screw the Aluminium Support on the Motor
FR : Vissez le support en Alu sur la roue
Place the Generator on the Support and Secure It With Some Epoxy
FR : Placez le générateur sur son support et fixer le avec un peu d'époxy
Use Cement to Secure the Support and the Wheel
FR : Utilisez du ciment pour fixer solidement le support et la roue
Prepare the Electronic
Prepare the Blades
EN
Cut the blades and drill holes likes in the picture.
The width of the grooves have to match with the width od the bicycle wheels.
FR
Coupez et trouvez les pales comme présenté sur l'image.
La largeur des rainures devra correspondre à la largeur du périmètre des roues de vélo.
Add the Blades
EN
Use zip ties to secure the blades.
FR
Ajoutez les pales et attachez les avec des coleçons.

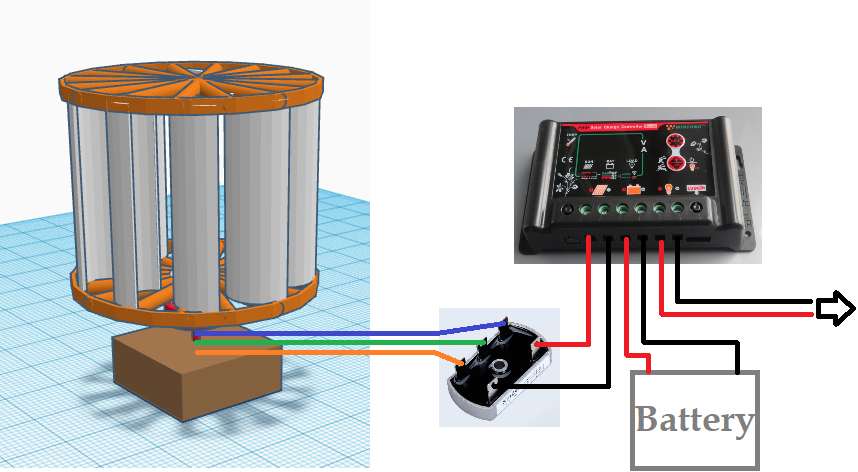

Conect to the Regulator
EN
For the final step you can put all the electronic in a waterproof box near the wind turbine or extend to your home the 3 output wires with waterproof connectors.
FR
Pour l'étapes finales, vous pouvez placer tout l'électronique dans une boite étanche près de l'éolienne ou rallonger les 3 fils de sortie jusqu'à votre maison avec des connecteurs/fils étanches.
