Transformer Une Photo En Puzzle!

En suivant les différentes étapes de ce tutoriel vous apprendrez à fabriquer un transformer une Photo en Puzzle. Vous n'aurez peut-être pas tout le matériel nécessaire, alors n'hésitez pas à visiter le FabLab le plus proche de chez vous.

Vous aurez besoin :

1. de quelques outils:
   • une imprimante : nous avons utilisé une imprimante laser
   • une découpeuse laser : nous avons utilisé une Trotec Speedy 300 au FabLab Fribourg-Freiburg
   • règle
2. d’un peu de matériel :
   • une feuille autocollante : nous avons utilisé des Etiquettes autocollantes HERMA Premium, format A4 : 210,0 x 297,0 mm
   • Carton / Bois : nous avons testé avec du mdf 3mm et du carton gris 2mm
   • Optionnel : ruban adhésif papier de masquage ( "scoth jaune de peintre"), protection
   • Optionnel : colle blanche, pour le cadre cadre
3. du programme Inkscape et son plugin Jingsaw pour créer le fichier vectoriel du contour des pièces du puzzle.

Grâce au logiciel Inkscape et au plugin Jingsaw vous pourrez créer le fichier de découpes qui seront ensuite réalisées par une découpeuse laser.

Dans notre cas, les différentes étapes de découpes peuvent être ordonnées par des couleurs différentes (bleu et vert).

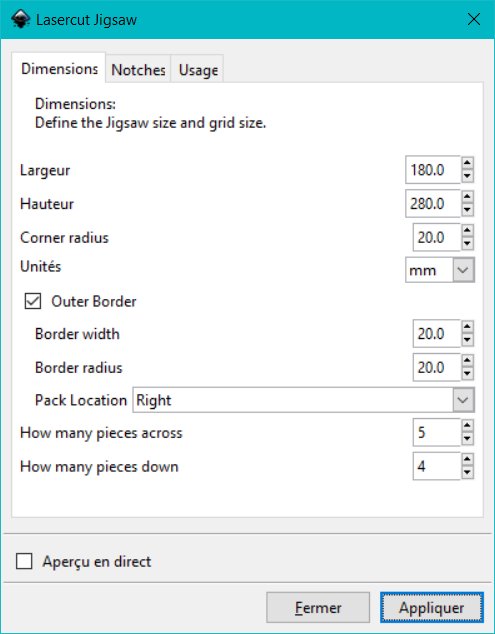

Au sein du plugin Jingsaw vous avez la possibilité de modifier de nombreux paramètres, tels que le nombre de pièces en ligne et en colonne, la taille finale du puzzle, si vous voulez ajouter une bordure...

Note pour installer et utiliser le plugin Jingsaw,
Installer Inkscape
Télécharger les deux fichiers (.inx et .py) et ajouter les dans le dossier : Inkscape\share\extensions
Redémarrez le programme Inkscape.
Vous trouverez le plugin dans le menu : Extensions > Rendu > Laser Jingsaw

Une fois que vous aurez imprimé votre image sur l'étiquette/feuille autocollante (image 1), vous devrez la coller sur le support désiré (image 2).

Vous devez coller la photo le plus "droit" possible, n'hésitez pas à faire des repères avant le collage.
Enlevez délicatement le papier de protection à l'arrière de la feuille autocollante et faites à attention à ne pas avoir de bulles qui se forment en collant la photo.

Note importante si vous avez choisi de faire une bordure.
Grâce aux mesures dans le fichier Inkscape, vous connaissez le décalage entre le départ du puzzle et le départ du fichier (à cause de la bordure).
Reportez cet mesure sur le support afin de positionner le curseur du laser au bon endroit avant de démarrer la découpe. (agrandissement image 2)

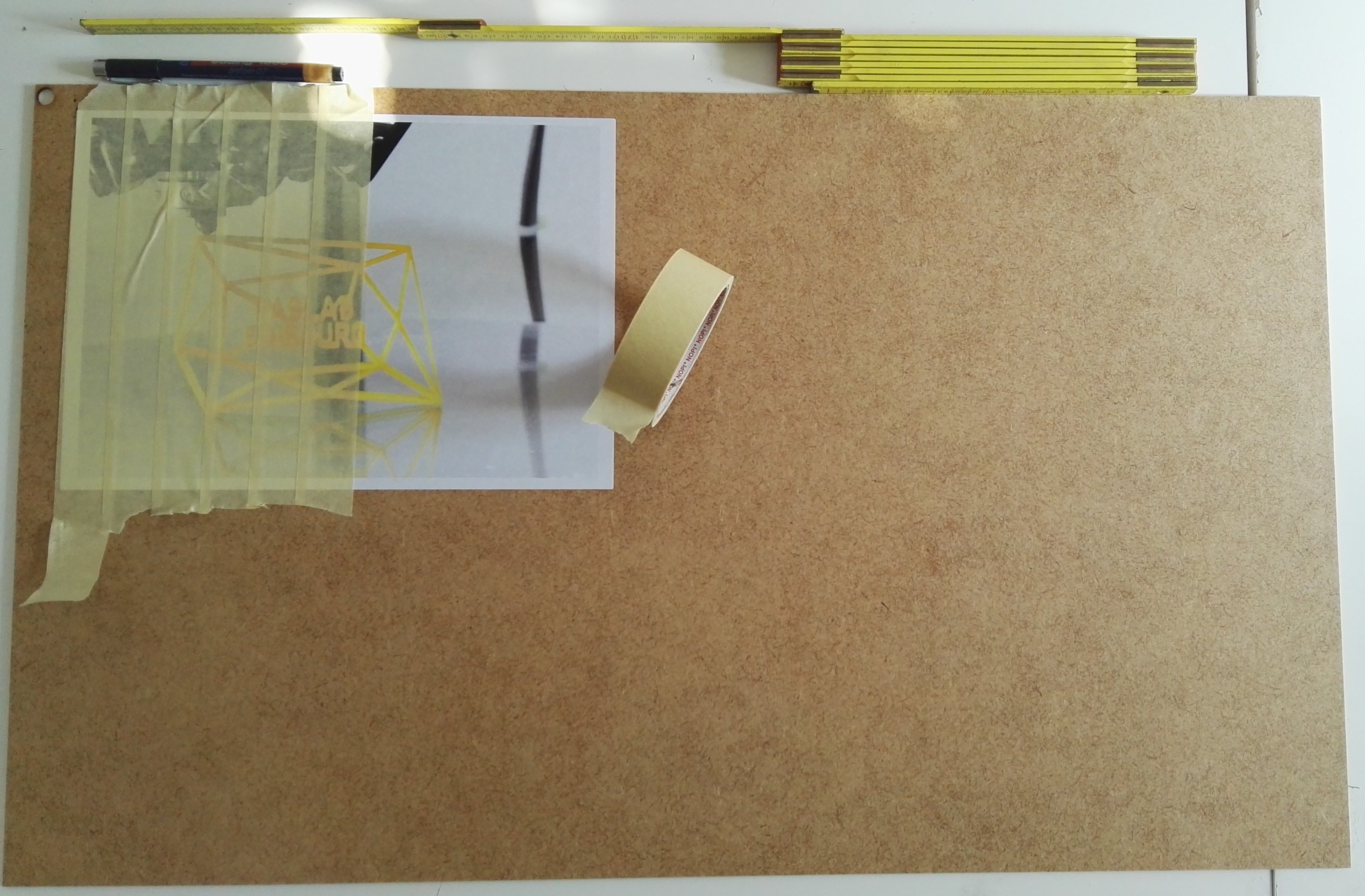

Lors de la découpe au laser des fumées peuvent brunir la surface découpée (ici la photo). Dans un but pédagogique je n'ai protégé que la moitié de l'image afin de mettre en évidence la différence de rendu.

Note : ce ruban adhésif devra être enlevé après la découpe, c'est pourquoi je conseil d'utiliser du "ruban adhésif papier de masquage" qui peut être "facilement" retiré sans endommagé l'image en dessous.

Si vous ne disposez pas d'une telle machine rendez-vous dans le FabLab le plus proche de chez vous.
Chaque machine ayant son propre mode de fonctionnement, réglages, programme de commande, je ne détaillerais pas cette étape. Si vous avez cette machine vous savez déjà vous en servir, et si vous allez dans un FabLab, les animateurs vous expliqueront.

Maintenant que la découpe est terminée, votre puzzle est prêt !!!

Mais si vous l'avez protégé avec du ruban adhésif, il vous faudra maintenant l'enlever.

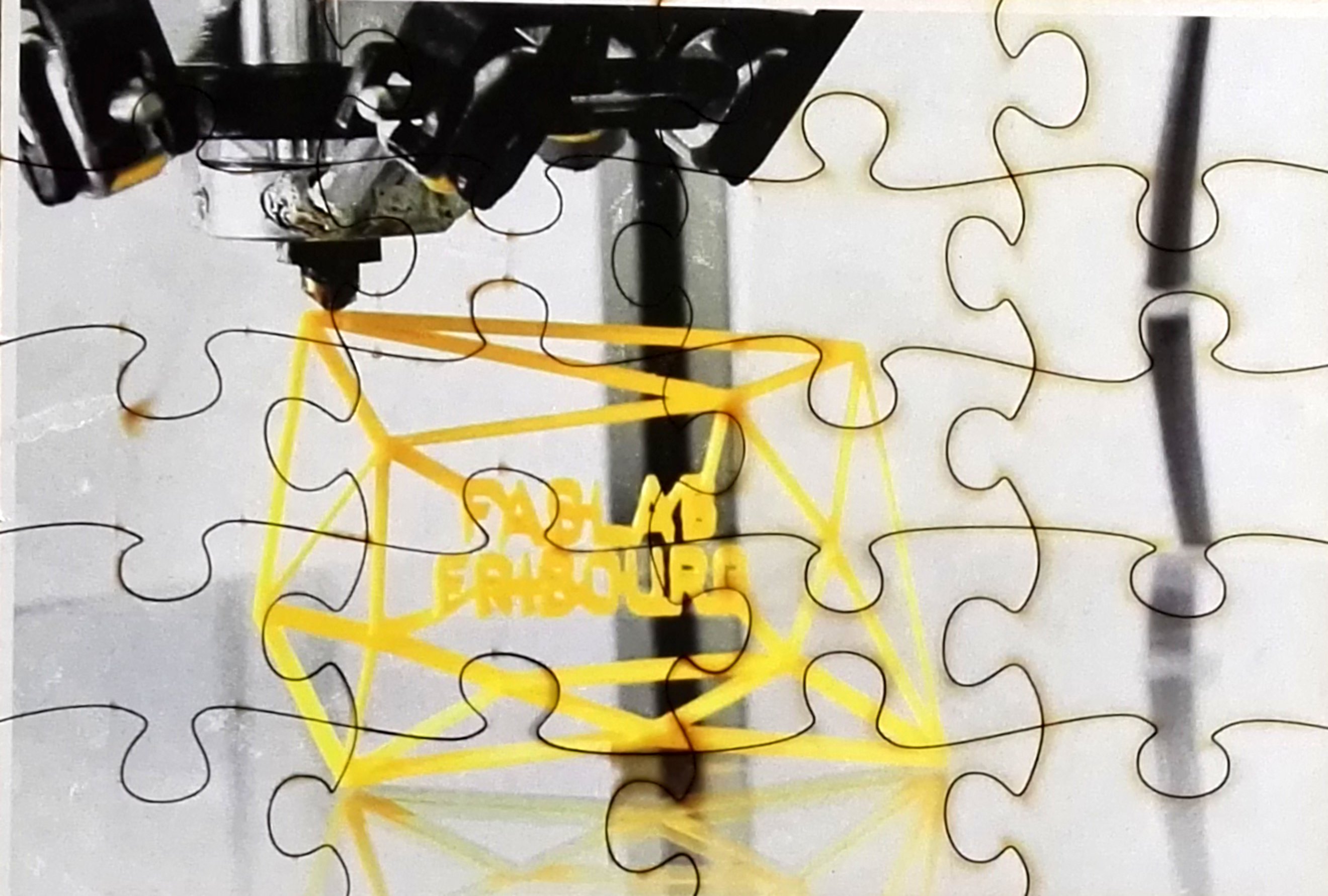

Vous pouvez voir sur la troisième image, la différence de rendu entre la partie protégée par du ruban adhésif (à gauche) et celle sans (à droite). Notez qu'on voit quelques endroits moins bien protégés sur la partie gauche!

Si vous avez sélectionner l'option bordure, vous pouvez maintenant utiliser de la colle blanche pour la coller sur le fond ! Attention de ne pas trop en mettre et d'essuyer les excès ce qui pourrait couler!
