Trainer - Balisong Butterfly

Para mi clase de Prototipado 3D, elegí hacer un cuchillo de practica mariposa ya que era algo que queria imprimir hace tiempo y vi la oportunidad.

En el laboratorio utilizamos una impresora Dreamer (Flashforge). Como material decidí utilizar de filamento PLA de 1.75mm

Utilize un archivo de inspiración del modelo del Balisong. A partir de ahí terminado cada pieza, los exporté en Formato .STL para poder ponerlo en el programa para mandarlo a imprimir.

Utilizé el programa Flashprint 5 para poder mandar el archivo a impresión. Una vez abiertos, importe el archivo stl que tenia preparado y ordene los elementos para poder imprimir de mejor manera.

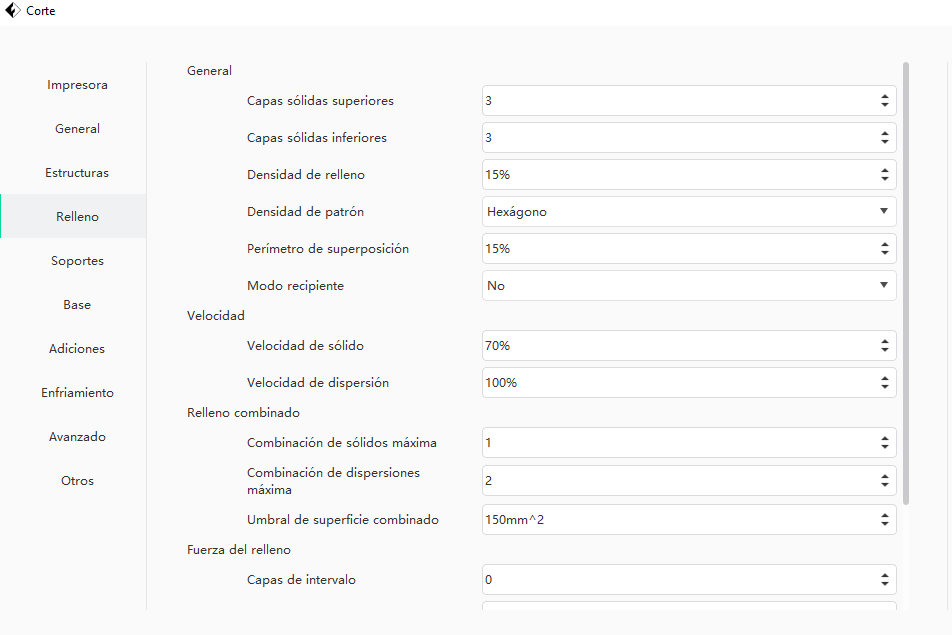

El corte es el paso previo a mandar a imprimir. Es la previsualización de la impresión con la configuración automática o que el usuario requiera. Las principales configuraciones de la impresora que utilizé son:

Temperatura del Extrusor: 210°

Temperatura de Plataformas: 60°

Altura de capa: 0.20 mm

Velocidad de Impresión: 60 mm/s

Relleno: Hexagonal

Densidad de Relleno: 15%

Sin Soportes

Sin Borde

Sin Base

Una vez hecho el corte, abro la previsualización del mmismo para ver algunos datos:

Tiempo de Impresión: 2hrs 30min

Material estimado: 24.59 gramos / 8.24 metros

Capas totales: 57 capas

Lo mas preocupante de la impresión, eran esas lineas largas en ese detalle que funciona como agarre para la mano. Debido a que el recorrido del extrusor iba a ser una linea muy larga y no tiene soportes, pero ahi iba un poco la prueba de la impresion.

(Sin Imagen) En este paso preparé la impresora expulsando un poco del material utilizado anteriormente del extrusor. Seleccionando las opciones del panel de la misma impresora. Una vez hecho esto, procedí a imprimir.

2:30 hrs como estuvo previsto.

Una vez terminada la impresión, cometí el peor error: Dejar que no se enfríe. Saque la impresión con una espátula estando aun tibia y se llegó a arquear el mango del Balisong. Aún así, siento que esa pequeña curvatura le da un toque al acabado final.

La unica correción que hice fue utilizar una lija de metal para alisar un poco la impresión y que la "navaja" no se estanque dentro del sitio donde se guarda.

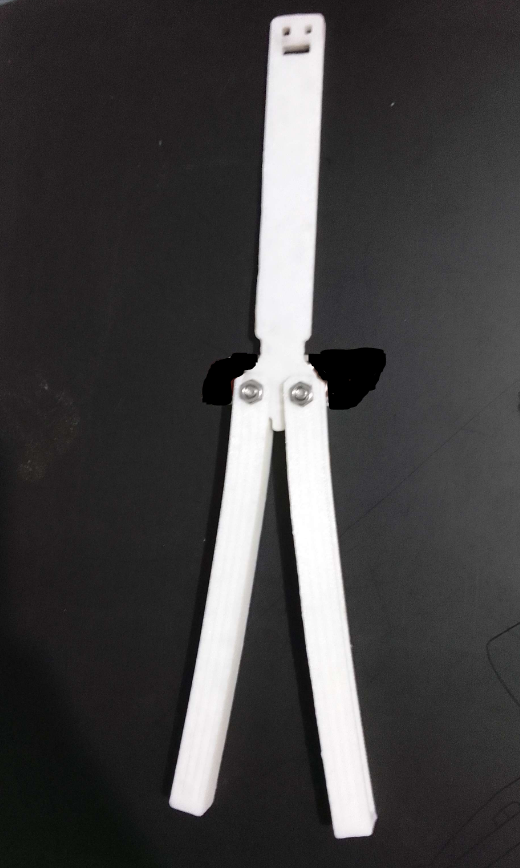

Añadiendo un tornillo y tuerca que coinciden con el modelo, queda el producto funcional 100%.
