The Quick Fun
![Protofini3_QuickFun_Jouet interactif.jpg](/proxy/?url=https://content.instructables.com/F44/4TRH/KYK4NX9S/F444TRHKYK4NX9S.jpg&filename=Protofini3_QuickFun_Jouet interactif.jpg)
![Quick Fun - Prototypage Innokick 2022](/proxy/?url=https://content.instructables.com/FYG/LYPS/KYLWODA3/FYGLYPSKYLWODA3.jpg&filename=Quick Fun - Prototypage Innokick 2022)
Élaboré pour jouer seul ou à deux, ce jeu s’inspire de l’univers du golf. Il mélange collaboration et concentration pour réussir à faire tomber la ou les billes dans les différents trous. Pour ajouter un niveau de difficulté, le jeu est muni d’obstacles amovibles et aimantés que l’on peut venir disposer sur le plateau selon son grès.
Ce jeu a été élaboré par Loraine, Simone, Océane.
Voici, ci-dessous le matériel dont vous aurez besoin pour l'élaboration du jeu. Par la suite vous pourrez découvrir les différentes étapes pour la fabrication du jeu.
Matériel nécessaire
- 1 x planche en bois contreplaqué rectangulaire de dimensions 460x535 mm, avec une épaisseur de 20mm.
- 2x rectangles de moquette synthétique effet gazon aux mêmes dimensions que la planche de bois (460x535 mm)
- 1 x tôle d’acier lisse, surface galvanisée, aux mêmes dimensions que la planche de bois 456x531mm, avec une épaisseur de 0,75mm. Attention : Cette tôle doit être aimantée
- 10x aimants de 8mm de diamètre avec 2mm d'épaisseur
- 2 x tiges en bois (épicéa) profil carré au bords arrondis, dimensions : 18x18x1000mm
- 1 x tige en bois (épicéa) profil demi-rond, dimensions : 10x20x500mm
- 2 billes en verre : 1x grande de 25mm de diamètre, 1x petite de 15mm de diamètre - Un tissu fin (ici une « lingette en non tissé », 55% polyester, 45% viscose) de 270x220mm, de couleur bleue avec des lignes ondulées en blanc
- Papier de verre gros grain (80)
- Papier de verre grain moyen (200)
- Papier de verre grain fin (1000)
- Colle à bois
- Colle en spray pour surfaces métal, tissu et bois
- 16x petits clous de 25mm de long
Outils, Ustensile et Machines nécessaires
- Crayon gris
- Crayon de couleur
- Ciseaux
- Cutter
- Perceuse à colonne
- Poinçon
- 1x planche en bois de dimensions d'env. 400X500mm (pour la phase de collage)
- 4 x Serre-joints
Élaboration De La Base Du Plateau De Jeu
![PatronPlateauQuickFun_prototypage.jpg](/proxy/?url=https://content.instructables.com/FY6/KTOD/KYK4NXEC/FY6KTODKYK4NXEC.jpg&filename=PatronPlateauQuickFun_prototypage.jpg)
![IMG-20211217-WA0007.jpg](/proxy/?url=https://content.instructables.com/FN9/A1XE/KYK4NXMT/FN9A1XEKYK4NXMT.jpg&filename=IMG-20211217-WA0007.jpg)
![IMG-20211217-WA0028.jpg](/proxy/?url=https://content.instructables.com/FEH/JIMF/KYK4NXOM/FEHJIMFKYK4NXOM.jpg&filename=IMG-20211217-WA0028.jpg)

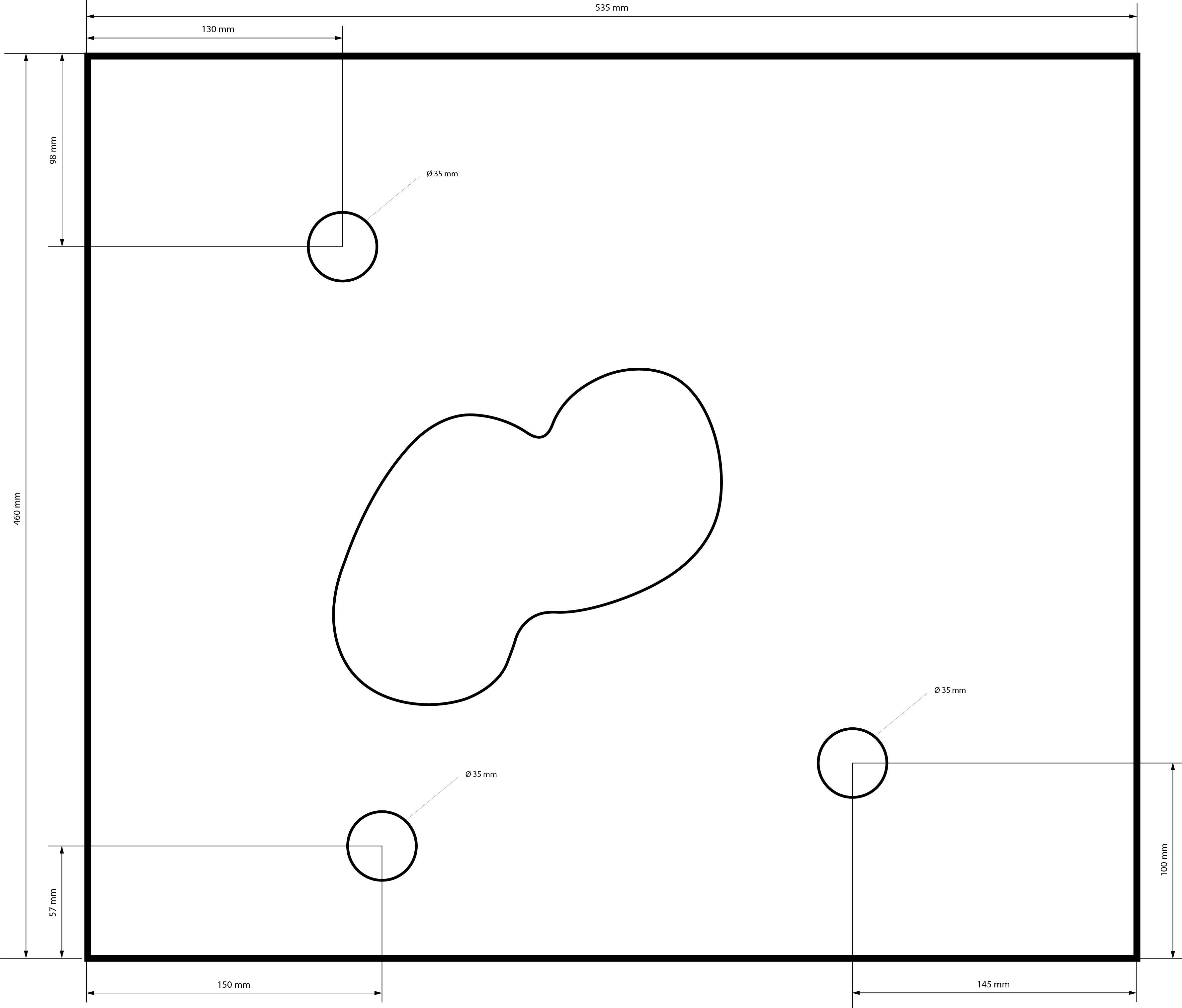

1. Imprimez le chablon pour le terrain de jeu, disponible ici (voir ci-contre).
2. Découpez les cercles dans le chablon à l’aide d’une paire de ciseaux ou d’un cutter.
3. Munissez-vous de la planche en bois découpée aux bonnes dimensions. Placez le chablon sur la planche en bois et tracez les trous au crayon.
4. A l’aide d’une perceuse à colonne, découpez les trous de 35mm de diamètre dans la planche. Attention veillez à bien fixer la planche !
5. A l’aide d’un papier de verre gros grain, poncez les trous afin d’affiner les angles de coupe et de se débarrasser des éventuels copeaux de bois.
Élaboration De La Structure Intérieure
![IMG_20211221_165029.jpg](/proxy/?url=https://content.instructables.com/FAL/VWSD/KYK4NXXK/FALVWSDKYK4NXXK.jpg&filename=IMG_20211221_165029.jpg)
![IMG_20211222_093958.jpg](/proxy/?url=https://content.instructables.com/FRE/LBS1/KYK4NXXN/FRELBS1KYK4NXXN.jpg&filename=IMG_20211222_093958.jpg)
6. Munissez-vous de la plaque métallique et tracez les trous à l’aide du même chablon que pour la planche en bois
7. Collez la plaque métallique sur la planche en bois et compresser les deux parties à l’aide de serre-joints. Laissez sécher une nuit.
8. Emboutissez la plaque métallique à l’emplacement des trous (tracés au préalable) à l’aide d’un maillet.
Élaboration Du « green »
![IMG_20211221_150837.jpg](/proxy/?url=https://content.instructables.com/FGB/ZIFQ/KYK4NYY8/FGBZIFQKYK4NYY8.jpg&filename=IMG_20211221_150837.jpg)
![IMG_20211222_102202 copie.jpg](/proxy/?url=https://content.instructables.com/FNQ/8WT3/KYK4NYYV/FNQ8WT3KYK4NYYV.jpg&filename=IMG_20211222_102202 copie.jpg)

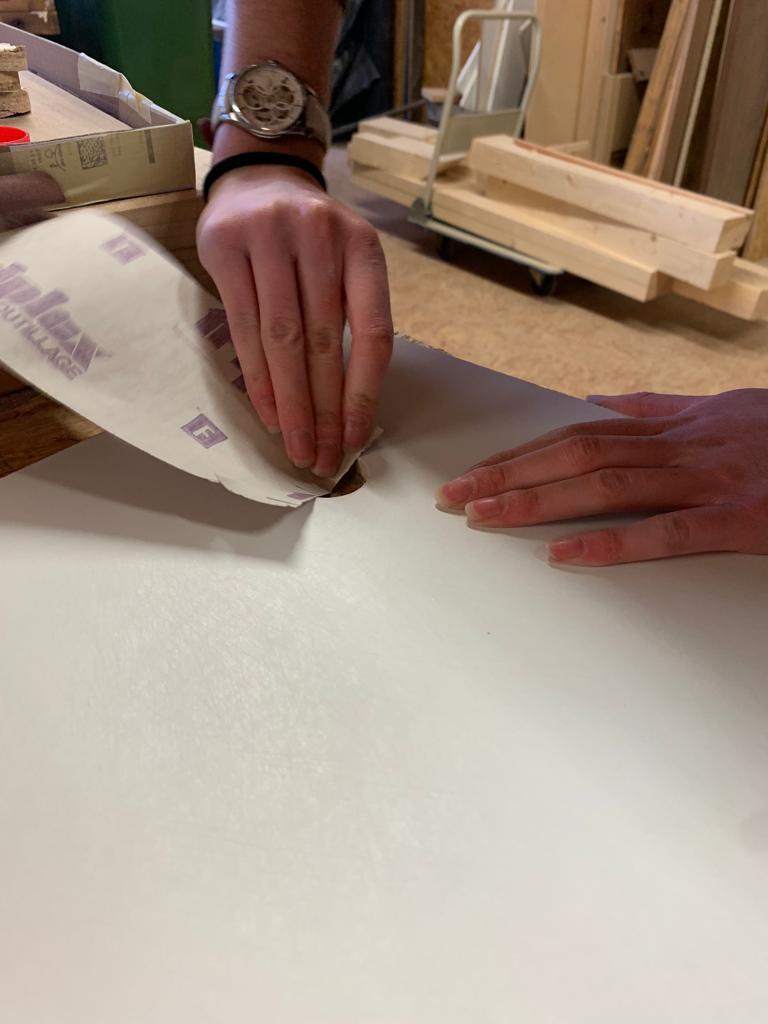

9. Prenez un des deux rectangles de moquette, placez le chablon par-dessus, tracez et découpez les trous avec un cutter ou une paire de ciseaux
10. Munissez-vous du tissu bleu (pour la mare) et collez-le au dos de la moquette de sorte à ce qu’il soit visible dans l’ouverture prévue pour.
11. Collez la moquette sur l’assemblage planche en bois et plaque métallique. Attention veillez à bien appuyer lors du collage. Serez le tout avec des serre-joints et laissez sécher pendant quelques heures.
Construction Du Cadre Du Plateau
![IMG_20211221_163543.jpg](/proxy/?url=https://content.instructables.com/F65/SJ2Z/KYLWMNGD/F65SJ2ZKYLWMNGD.jpg&filename=IMG_20211221_163543.jpg)
![IMG_20211221_163134.jpg](/proxy/?url=https://content.instructables.com/FEZ/XBHF/KYLWMNHU/FEZXBHFKYLWMNHU.jpg&filename=IMG_20211221_163134.jpg)
12. Munissez-vous des tiges de bois à profil carré pour construite les bords du plateau

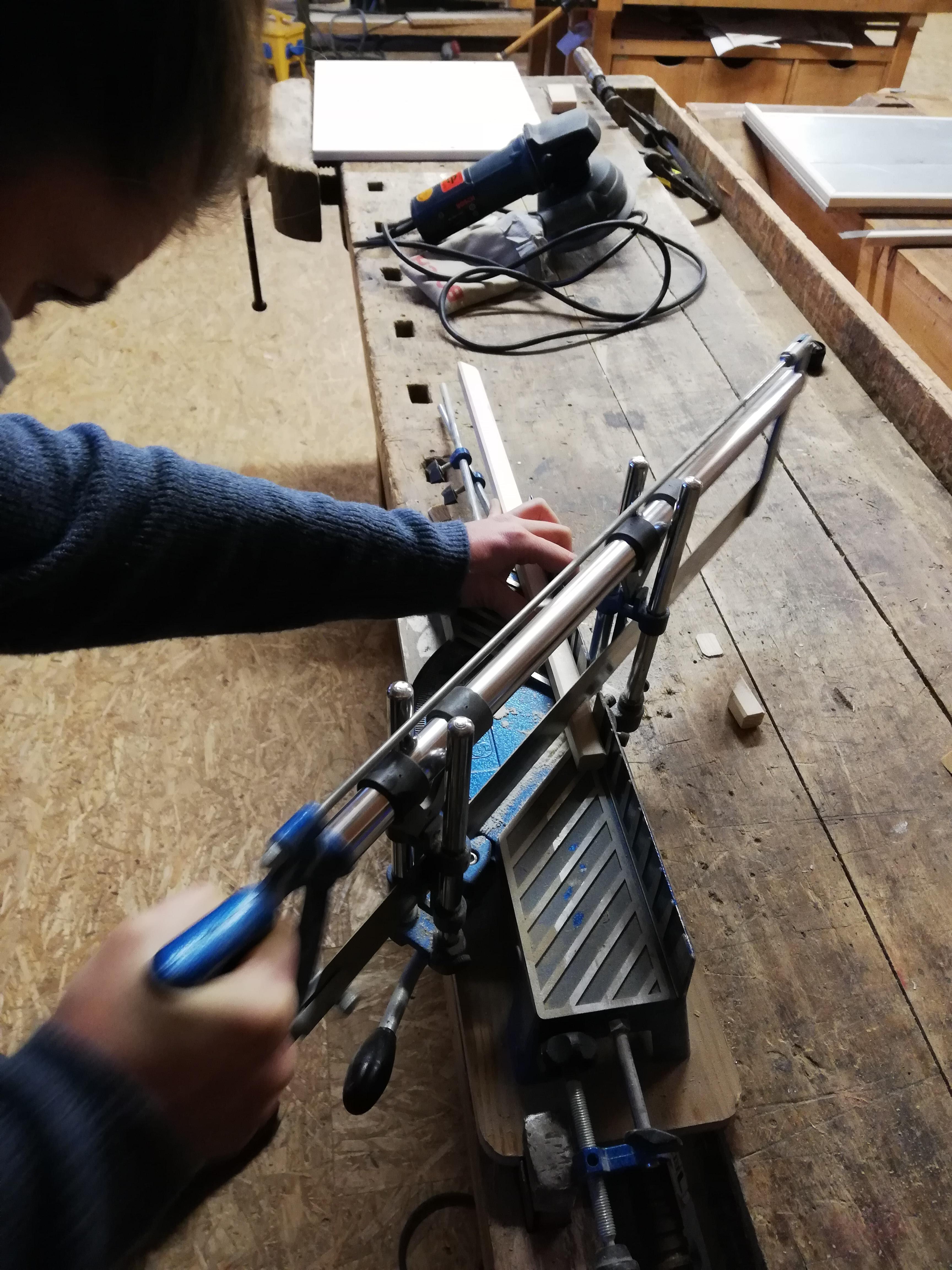

13. Sciez 2 segments de 460mm de long et 2 segments de 535mm de long. Les extrémités doivent avoir un angle de 45°, pour se faire, régler la scie au bon angle. Attention à faire les angles dans le bon sens à chaque fois afin d’obtenir un cadre lorsque les tiges de bois sont assemblées.
Assemblage Du Plateau De Jeu
![IMG_20211222_151851.jpg](/proxy/?url=https://content.instructables.com/FJP/OVTI/KYLWMPJW/FJPOVTIKYLWMPJW.jpg&filename=IMG_20211222_151851.jpg)
![IMG_20211222_151838.jpg](/proxy/?url=https://content.instructables.com/F0J/1UPI/KYLWMPJX/F0J1UPIKYLWMPJX.jpg&filename=IMG_20211222_151838.jpg)
![IMG_20211222_153502.jpg](/proxy/?url=https://content.instructables.com/FCV/ZT0O/KYLWMPK0/FCVZT0OKYLWMPK0.jpg&filename=IMG_20211222_153502.jpg)

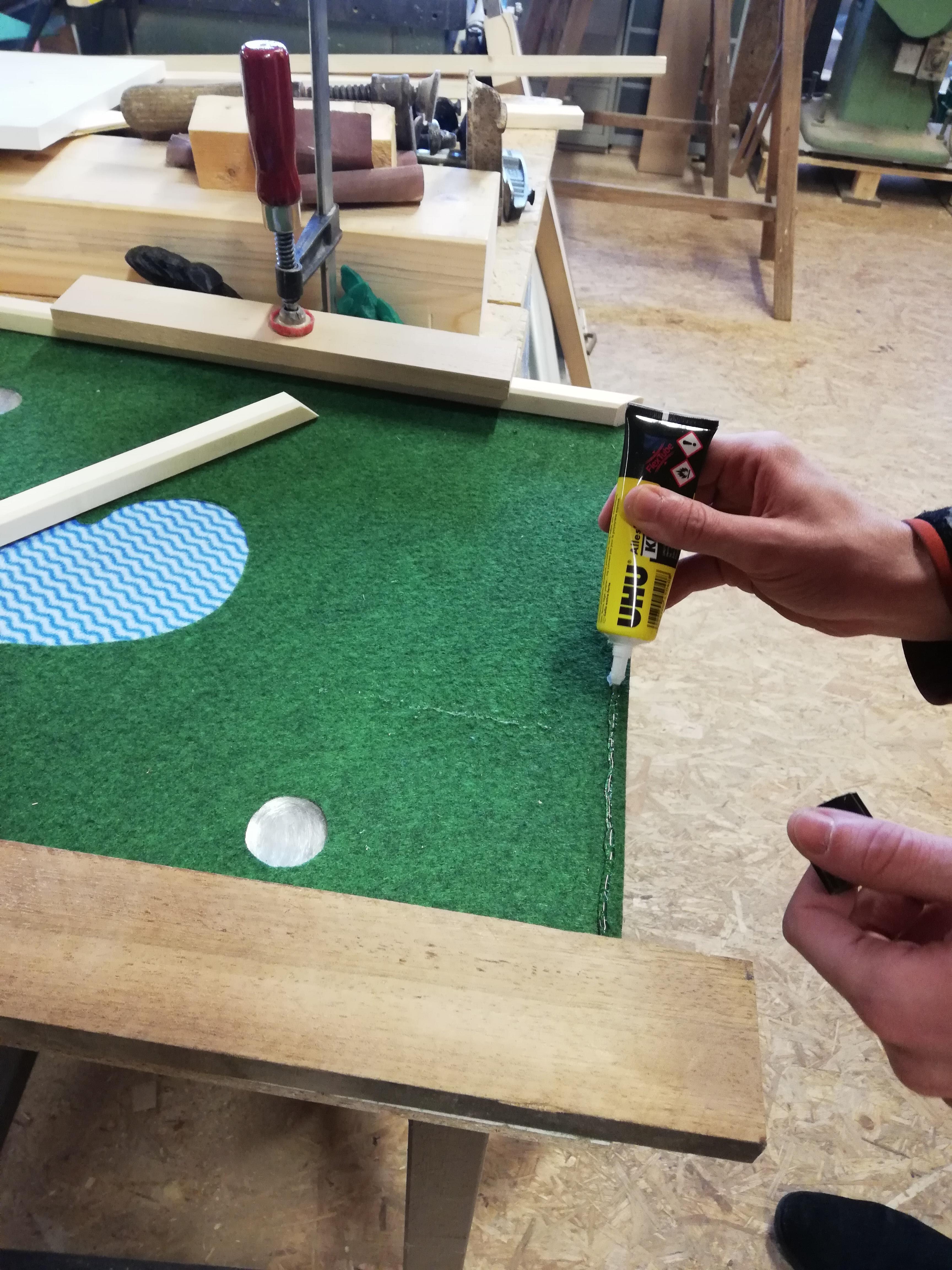

14. Assemblez et Collez les tiges de bois pour former un cadre sur l’ensemble du plateau
15. Retournez le tout et vissez la structure ensemble dans les quatre coins de la planche
16. Munissez-vous de la dernière plaque de moquette, sprayez de la colle sur le dessous de la planche de manière uniforme et collez la moquette sur le dessous du plateau. Laissez sécher quelques heures.
17. A l’aide d’un poinçon, façonnez le « start » dans la moquette supérieure, aidez-vous du plan pour le placer. Dès que le trou est façonné, colorer-le avec de la peinture blanche.
Construction Des Obstacles
![ObstaclesPlan_QuickFun_Jeuinteractif.jpg](/proxy/?url=https://content.instructables.com/F5B/1UM8/KYLK4CI6/F5B1UM8KYLK4CI6.jpg&filename=ObstaclesPlan_QuickFun_Jeuinteractif.jpg)
![Perçagetrousobstacles_QuickFun_Jouet interactif.jpg](/proxy/?url=https://content.instructables.com/F9X/BTM2/KYLK4CI8/F9XBTM2KYLK4CI8.jpg&filename=Perçagetrousobstacles_QuickFun_Jouet interactif.jpg)
18. Munissez-vous de la tige demi-ronde et découpez 5 segments de 10cm de long.

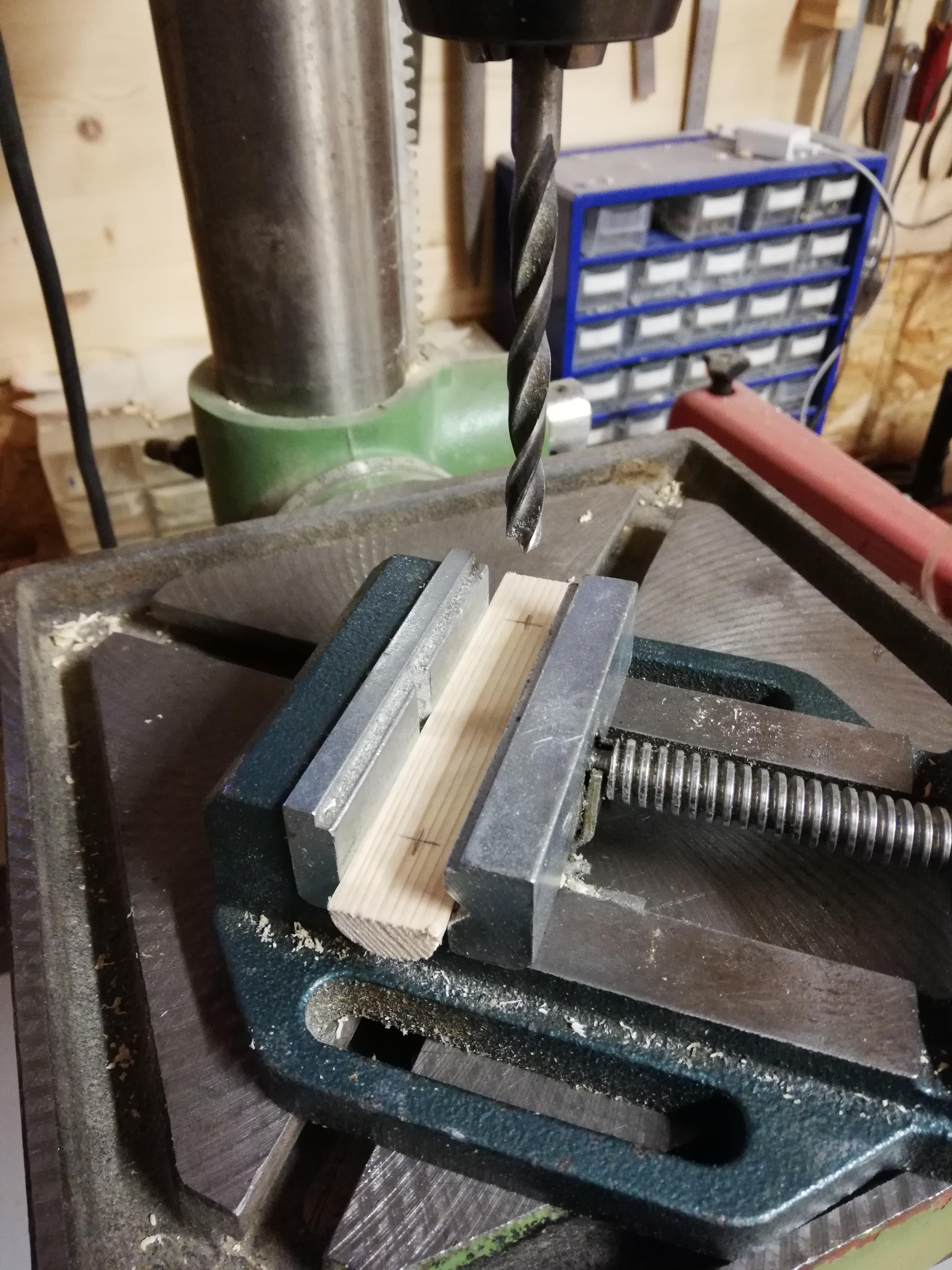

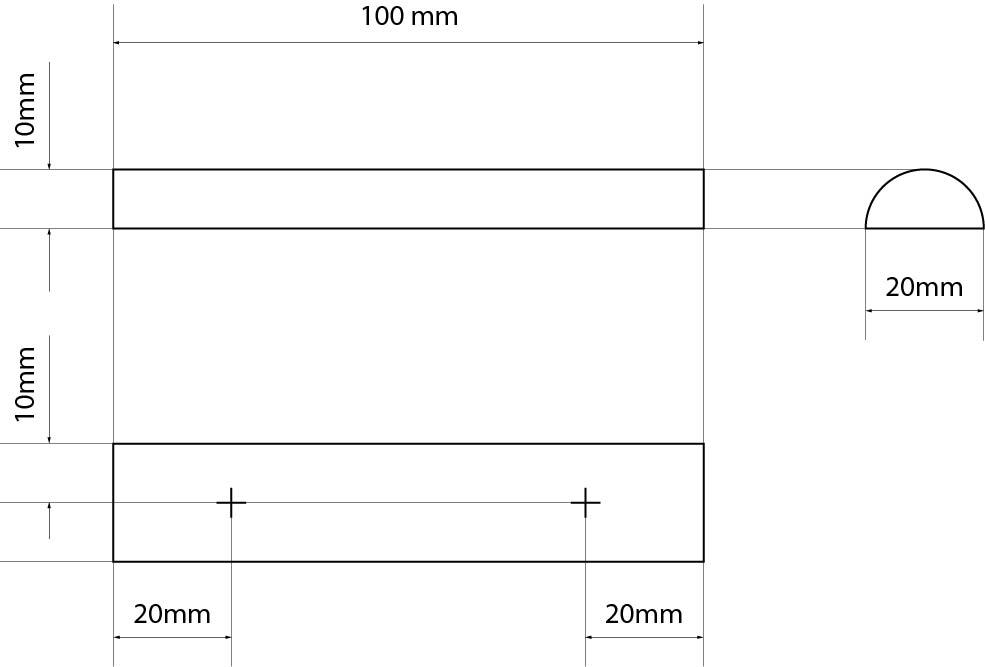

19. Sur leur surface plane, perforez 2 trous de 4mm de profondeur à l’aide d’une perceuse à colonne (l’emplacement des trous doit être centré dans la largeur et à 10mm des extrémités). Voir sur le plan ci-contre.
20. Insérez 2 aimants dans chaque trou.
21. Pour le dernier obstacle, imprimez un objet bonus en 3D (ici le rocher, le choix de la forme est libre) grâce au lien ci-contre : https://www.thingiverse.com/thing:1691424

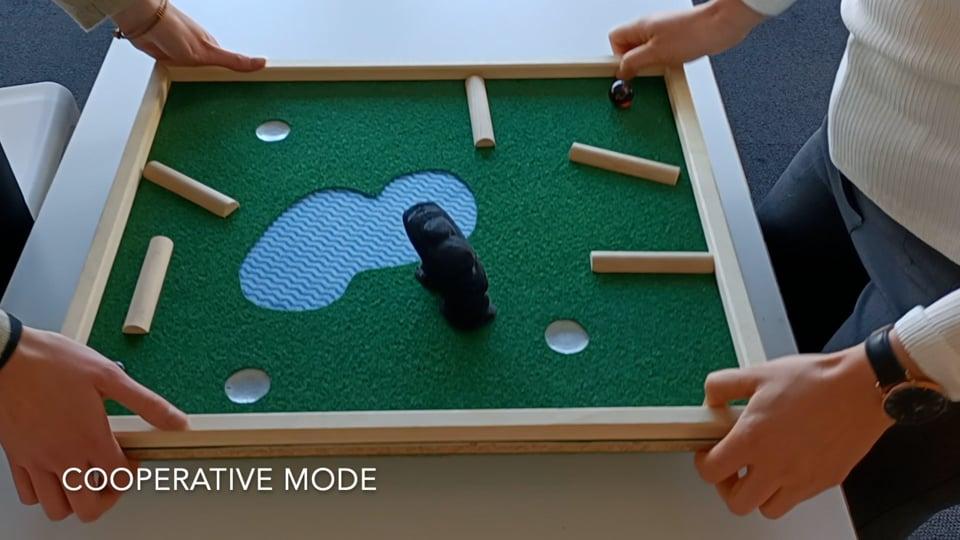

Maintenant Place Au Jeu!
![Quick Fun - Prototypage Innokick 2022](/proxy/?url=https://content.instructables.com/FEG/PE64/KYLWOCZR/FEGPE64KYLWOCZR.jpg&filename=Quick Fun - Prototypage Innokick 2022)
Voici les règles du jeu :
Contenu du jeu :
- Un plateau de jeux
- 2 grandes billes
- 1 petite bille
- 5 obstacles en bois
- 1 obstacle bonus de forme différente
But du jeu : mettre la bille dans les trous
Attention, lorsqu'une des bille tombe dans la mare, le joueur doit recommencer du point de départ.
Ce jeu peut se jouer de plusieurs façons, de manière individuelle ou en groupe. Voici les différentes variantes :
Variante 1 : Jeu coopératif, 2 joueurs
Pour cette variante, il faudra se munir d’une grosse bille et d’une plus petite.
Les deux joueurs prennent le plateau en main, ils placent la grande bille sur le start (le point blanc dans l’angle du plateau).
Le but est de faire rentrer la grosse bille dans chaque trou, en inclinant le plateau de jeux et ce sans faire tomber la petite bille dans un trou. Si la petite bille tombe dans un des trous, il faut recommencer le jeu.
La partie se termine lorsque les joueurs ont réussi à mettre la grande bille dans chaque trou.
(voir la vidéo)
Variante 2 : Jeu individuel
Pour cette variante, il faudra se munir seulement d’une grosse bille.
Le plateau est posé sur une table.
La grande bille est placée sur le start (point blanc situé dans l’angle du plateau)
Le but est de faire rentrer la grosse bille dans chaque trou, en la propulsant à l’aide d’une pichenette.
La partie est terminée lorsque le joueur a réussi à mettre sa bille dans chaque trou.
(voir la vidéo)
Variante 3 : Jeu duel
Pour cette dernière variante, il faudra se munir de deux grandes billes.
Le plateau est posé sur une table.
Les deux joueurs jouent à tour de rôle, le but est de mettre sa bille dans un trou et ceci avec le moins de coups possibles. Pour faire avancer leur bille, les joueurs doivent donner pichenette.
La partie est terminée lorsque les deux joueurs ont réussi à mettre leur bille dans le trou défini au départ.
(voir la vidéo)
