The "Jodoc" Game

Vous ne savez pas comment remplir vos pluvieuse après-midi ? Jodoc est un jeu d'intérieur fabricable en environ 17 heures !

La majorité des pièces du jeu sont réalisées à l’aide d’une découpeuse laser, seuls les renforts et les palets sont imprimés en 3D.

• Temps total pour la fabrication des pièces à la découpeuse laser : 3h
• Temps total pour la fabrication des pièces à l’imprimante 3D : 14h

Joueurs : 2

Niveau de difficulté : Facile à difficile (en fonction du nombre d'obstacles mis sur le jeu)

Durée du jeu : Environ 30 minutes

But : L'objectif est d'obtenir, avant son adversaire, 200 points

Règles du jeu

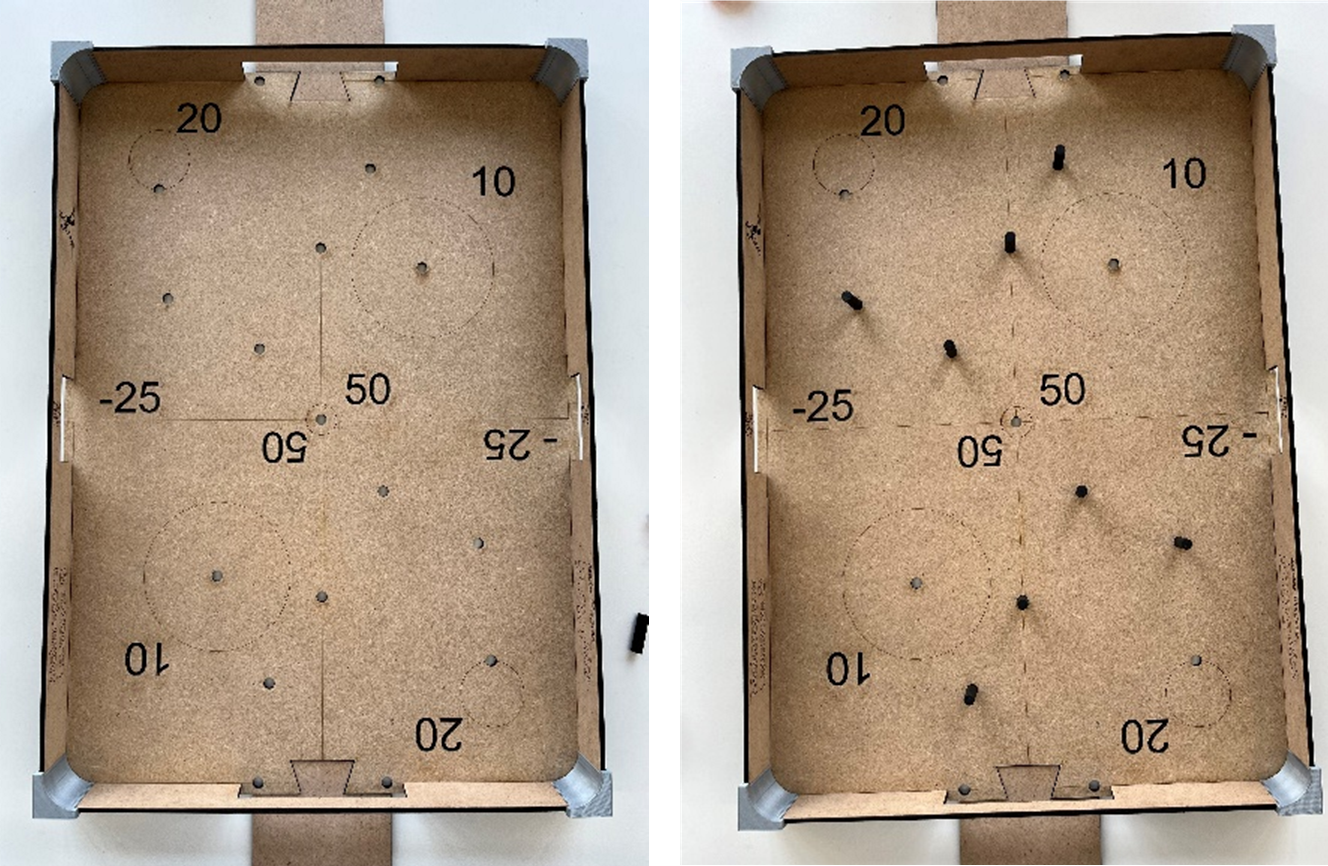

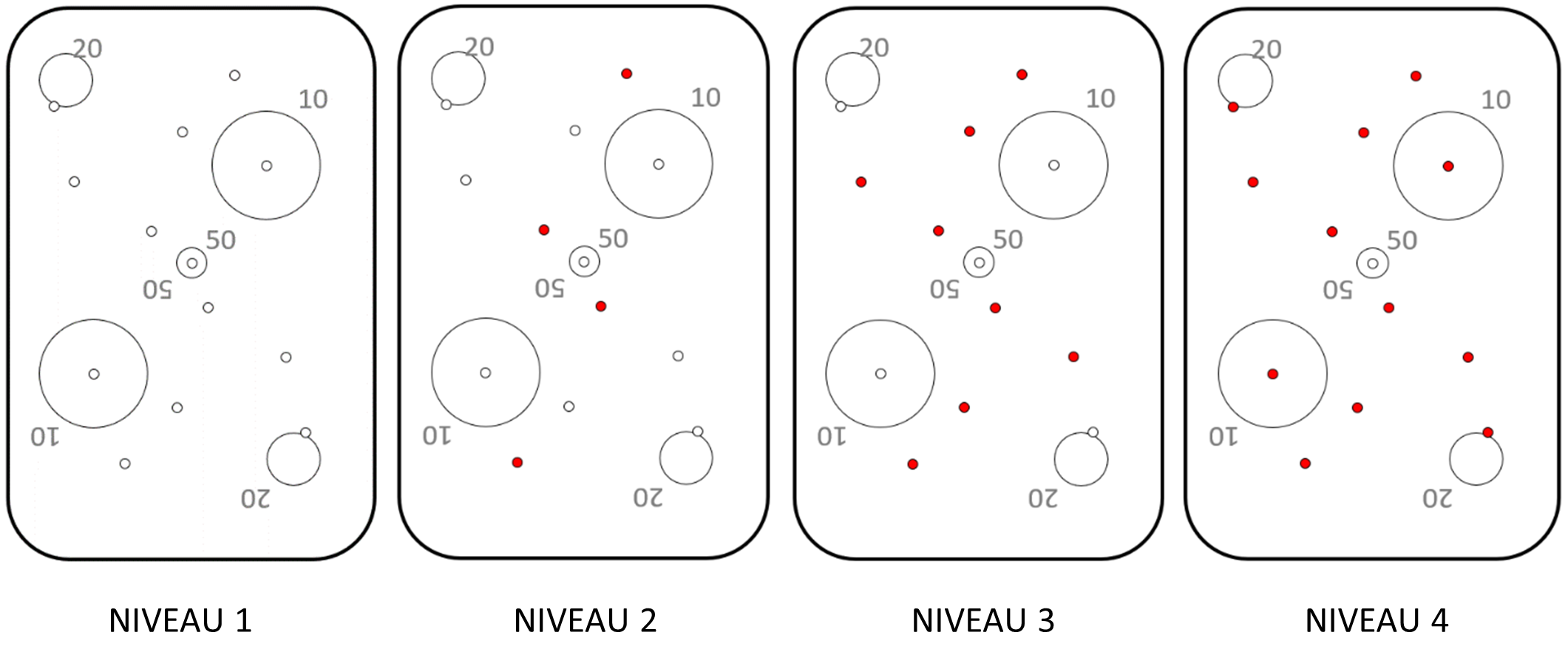

A) Les joueurs choisissent le niveau de difficulté(en fonction du nombre d'obstacles placés sur le plateau de jeu; voir l'image au-dessus pour constater la position des obstacles sur le plateau)

B) Chaque joueur prend 3 palets

C) À tour de rôle, chaque joueur tire les palets à l’aide de ses doigts. Ils doivent viser l'une des cibles du jeu (10, 20 ou 50 points).

D) Chaque joueur peut éjecter un palet adverse hors de l'air de jeu par les portes latérales. S'il y parvient, le joueur qui a perdu le palet perd 25 points.

E) Le round se termine lorsque les deux joueurs ont lancé leurs 3 palets. La position des palets à la fin du round détermine les points gagnés par chaque joueur dans une manche.

F) Les rounds se poursuivent jusqu'à ce qu'un joueur atteigne 200 points.

Le premier joueur à atteindre 200 points remporte donc la partie !

Quelques recommandations :

1) Nous vous invitons à commence le jeu avec peu d'obstacles (niveau 1)

2) Pour rallonger les parties, le gagnant peut être celui remportant 3 sets; c'est-à-dire celui ayant atteint par trois fois 200 points.

Mise en place du jeu

La mise en place du jeu est présentée à travers notre vidéo ci-dessus. Voici tout de même un rappel des principales étapes :

Etape 1 : Mettre les rampes de lancement aux deux bouts du plateau

Etape 2 : Insérer les deux grandes parois​ sur les côtés du plateau en les glissant dans les encoches prévues à cet effet.

Etape 3 : Répétez la même étape, mais cette fois-ci avec les deux petites parois​

Etape 4 : Pour solidifier la structure du jeu, vous pouvez glisser les renforts dans les quatre coins, où les parois se touchent.

Etape 5 : Finalement, selon le niveau de jeu que vous avez choisi, déposez les obstacles dans les trous correspondants !​

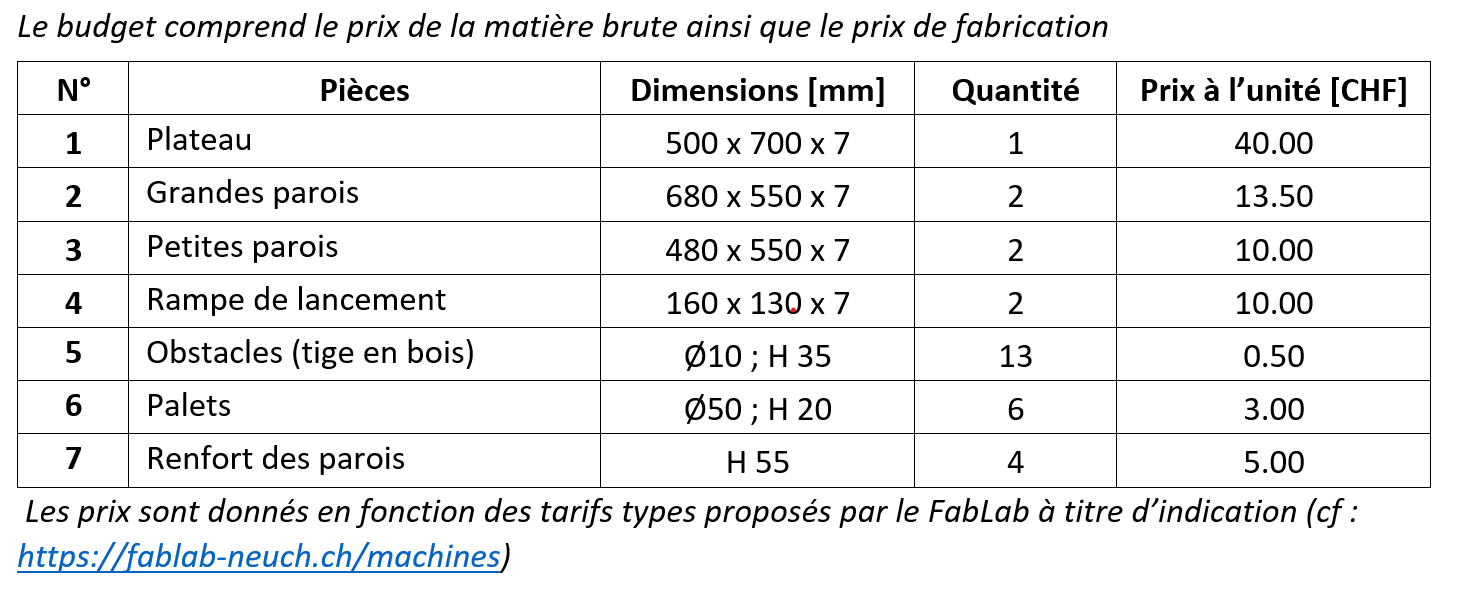

Budget

Le budget figure sur l'une des images jointes.

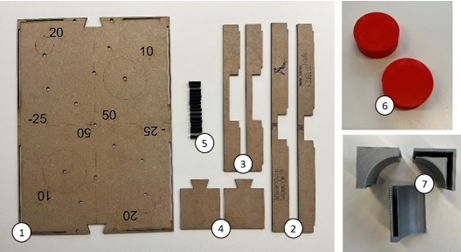

Voici le matériel du jeu "Jodoc" :

1) Le plateau (1x)

2) Les grandes parois (2x)

3) Les petites parois (2x)

4) Les rampes de lancement (2x)

5) Les obstacles (13x)

6) les palets (6x)

7) Les renforts (4x)

Plusieurs pièces, telles que le plateau, les grandes parois, les petites parois et les rampes de lancement sont fabriquées avec une découpeuse laser. Toutes ces pièces peuvent être découpées dans une même planche en bois. Le plateau, quant à lui, est découpé sur une unique planche.

Plateau

Le temps de réalisation pour le plateau est d'environ 60 minutes.

Pour le plateau, vous aurez besoin d'une planche en bois de 5 mm d'épaisseur faisant au minimum 500 x 700 x 7mm.

Vous pouvez réaliser le plateau grâce à une découpeuse laser en suivant le plan présent ci-après.

Remarque : Attention à bien définir quels traits sont pour le découpage, le dessin t pour l'écriture.

A la sortie de la découpeuse, poncez la plateau à l'aide d'un papier de verre. Finalement, vous pouvez vernir le plateau.

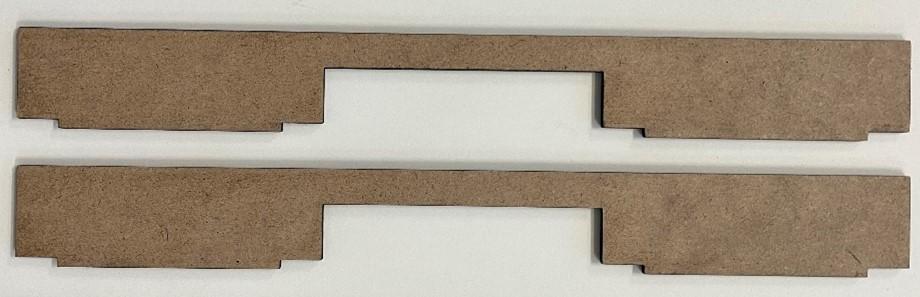

Grandes parois

Le temps de réalisation pour les deux grandes parois est d'environ 40 minutes.

Pour les deux grandes parois, vous aurez besoin d’une planche en bois de 5 mm d’épaisseur faisant au minimum 680 x 550 x 7mm.

Vous pouvez réaliser les grandes parois grâce à une découpeuse laser en suivant le plan présent sur le fichier ci-après.

Remarques :

1) Attention à bien définir quels traits sont pour le découpage, le dessin et pour l'écriture

2) Le fichier "2_Parois.ai" comprend également les petites parois et les rampes de lancement en plus des grandes parois.

A la sortie de la découpeuse, poncez l'intégralité des parois à l'aide d'un papier de verre. Finalement, vous pouvez peindre l'extérieur, puis venir le tout.

Petites parois

Le temps de réalisation des deux petites parois est d'environ 30 minutes.

Pour les deux petites parois vous aurez besoin d’une planche en bois de 5 mm d’épaisseur faisant au minimum 480 x 550 x 7mm.

Vous pouvez réaliser les petites parois avec le fichier transmis dans l'étape précédente.

Remarques :

1) Attention à bien définir quels traits sont pour le découpage, le dessin et pour l’écriture.

2) Le fichier « 2_Parois.ai » comprend sur le fichier les pièces suivantes, les grandes parois, les petites parois et les rampes de lancement.

A la sortie de la découpeuse, poncez intégralité des parois à l'aide d'un papier de verre. Finalement, vous pouvez peindre l'extérieur et vernir le tout.

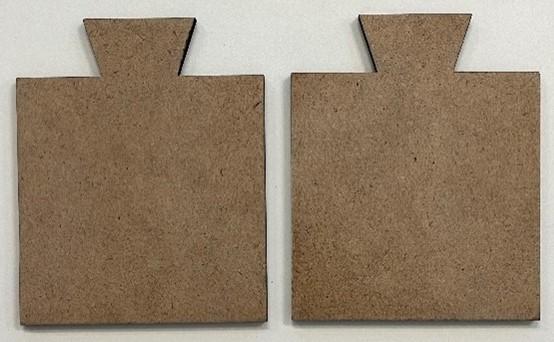

Le temps de réalisation pour les deux rampes de lancement est d'environ 30 minutes.

Pour les deux rampes vous aurez besoin d’une planche en bois de 5 mm d’épaisseur faisant au minimum 160 x 130 x 7 mm.

Réalisez les rampes de lancement grâce à une découpeuse laser en suivant le plan présent sur le fichier « 2_Parois.ai ».

Remarque :

1) Le fichier « 2_Parois.ai » comprend sur le fichier les pièces suivantes, les grandes parois, les petites parois et les rampes de lancement.

À la sortie de la découpeuse, poncez l’intégralité des rampes à l’aide d’un papier de verre. Finalement vous pouvez peindre l’extérieur, puis vernir le tout.

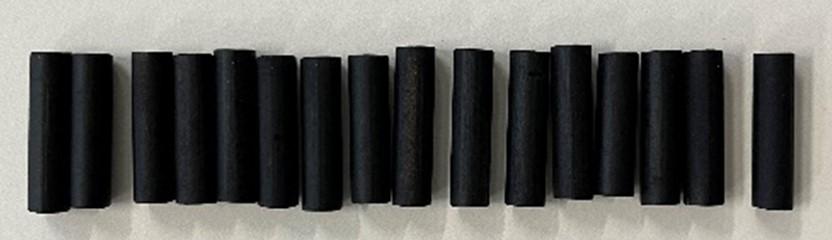

Obstacles

Le temps de réalisation pour les treize obstacles est d'environ 30 minutes.

Pour réaliser les obstacles, vous aurez besoin de baguettes en bois d’au moins 1000 mm de long et d’un diamètre de 10 mm.

Maquez la baguette au crayon tous les 4cm et sciez à ces intervalles.

Une fois que vous obtenez les 13 parties, à l’aide d’une lime ajustez la hauteur de toutes les pièces et réalisez un chanfrein sur les deux embouts.

Finalement vous pouvez peindre l’extérieur des obstacles dans la couleur de votre choix.

Les palets

Le temps de réalisation pour les palets est d'environ une heure par palet. Pour Jodoc, il faut imprimer six palets.

Pour réaliser ces derniers, vous devrez utiliser une imprimante 3D et reproduire l'impression du fichier ci-après ("Puck_v1.stl").

Dans notre cas, l’imprimante 3D utilisée est une Creality Ender 3 avec comme slicer (logiciel d’impression 3D) Ultimaker Cura.

Les paramètres utilisés pour l’impression sur Cura sont les suivantes :

·       Hauteur de couche : 0.3 mm

·       Motif de remplissage : Grille

·       Multiplicateur ligne de remplissage : 2

·       Densité de remplissage : 5 %

·       Température d’impression 210 °C

·       Température du plateau : 50 °C

·       Adhérence du plateau : Bordure

Une image jointe représente la vue de la pièce sur le logiciel Ultimaker Cura.

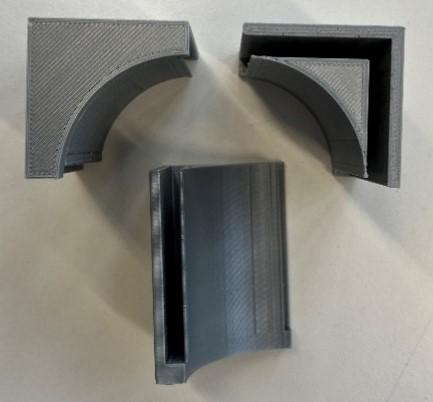

Renforts

Le temps de réalisation des renforts est d'environ 2 heures par pièce.

Pour la construction du jeu, 4 renforts sont nécessaires.

Pour réaliser les quatre renforts, vous devrez utiliser une imprimante 3D et reproduire l’impression du fichier ci-après « Renforts.stl ».

Dans notre cas, l’imprimante 3D utilisée est une Creality Ender 3 avec comme slicer (logiciel d’impression 3D) Ultimaker Cura.

Les paramètres utilisés pour l’impression sur Cura sont les suivantes :

·       Hauteur de couche : 0.3 mm

·       Motif de remplissage : Grille

·       Multiplicateur ligne de remplissage : 2

·       Densité de remplissage : 5 %

·       Température d’impression 210 °C

·       Température du plateau : 50 °C

·       Adhérence du plateau : Bordure

La disposition de la pièce dans Cura figure sur une image jointe.

Merci à Innokick, M. Degoumois, M. Gaillard et à nos amis Michael et Adrian.

L'équipe Jodoc : Siria Rago, Florian Meyer & Pierre Hubert
