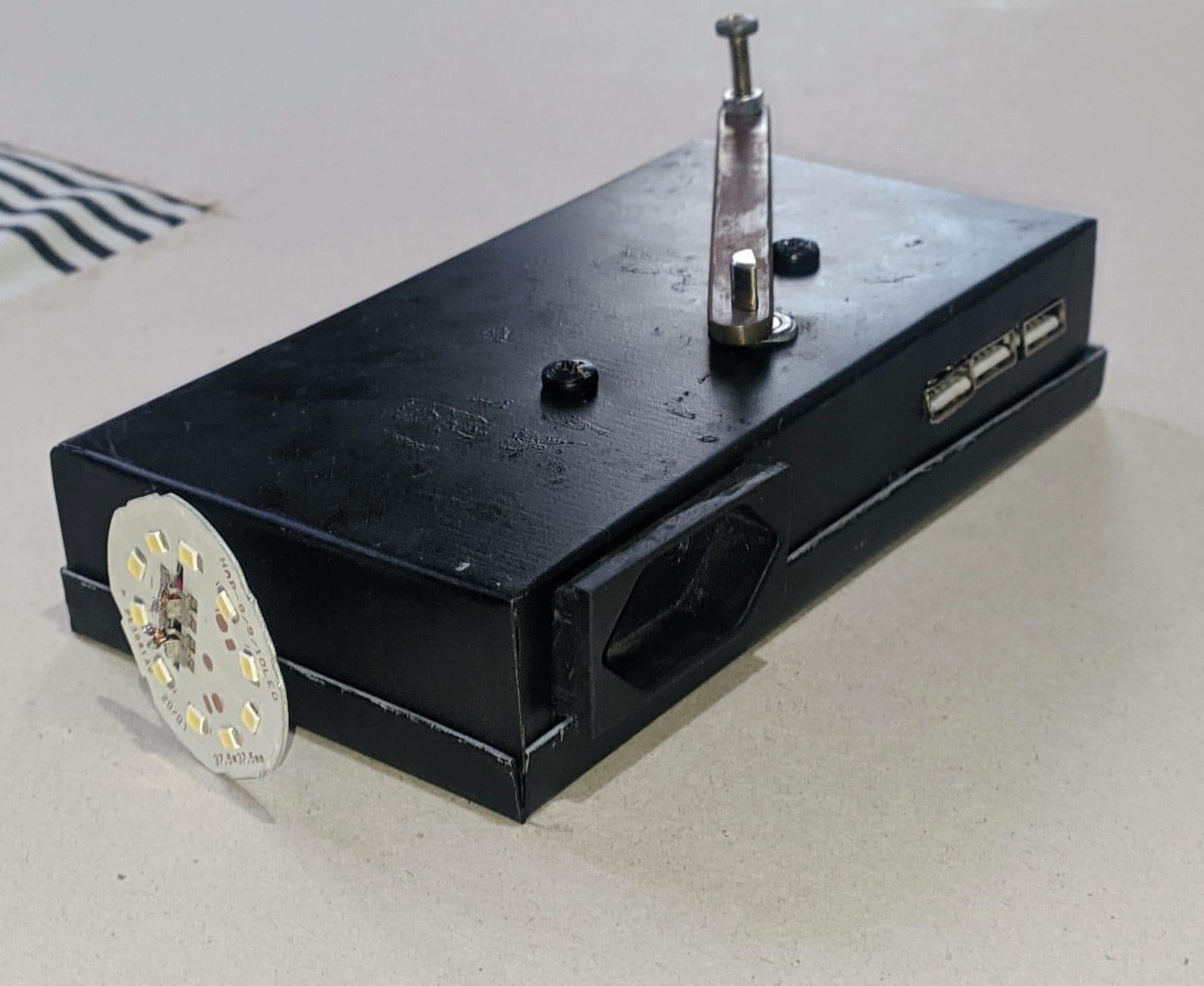

TecBank - Lanterna E PowerBank a Manivela

A ideia central do projeto é suprir a necessidade de energia, construindo um dispositivo que gera energia limpa através da física sobreposta em um motor elétrico, que é a de indução magnética num quadro plano que gira em campo magnético uniforme. Esse fenômeno pode ser explicado pela Lei de Lenz, que estabelece que a variação de um campo eletromagnético gera corrente elétrica.

Materiais e Orçamento do Projeto:

VALOR TOTAL ALCANÇADO:

 Grande parte dos materiais utilizados não foram comprados, apenas o Motor AC, e a lâmpada LED 5W, resultando em um custo total de R$ 47,80.

Procedimento de Validação:

O processo de validação do projeto foi divido em duas partes, para obter resultados com propostas diferentes:

O procedimento de validação inicial teve como objetivo extrair dados e resultados do motor AC afim de acender uma lâmpada LED de 9W.

Com auxílio de um Multímetro e Amperímetro, foi possível determinar a corrente e tensão (alternada) gerada pelo motor em rotação constante.

Em seguida, foi realizado um segundo processo de validação para estudar a proposta de armazenar a energia gerada em um Power Bank, e/ou carregar um dispositivo eletrônico.

Nessa etapa, foram determinadas a corrente e tensão (contínua) produzida pelo motor, e testes com dispositivos recarregáveis.

Resultados

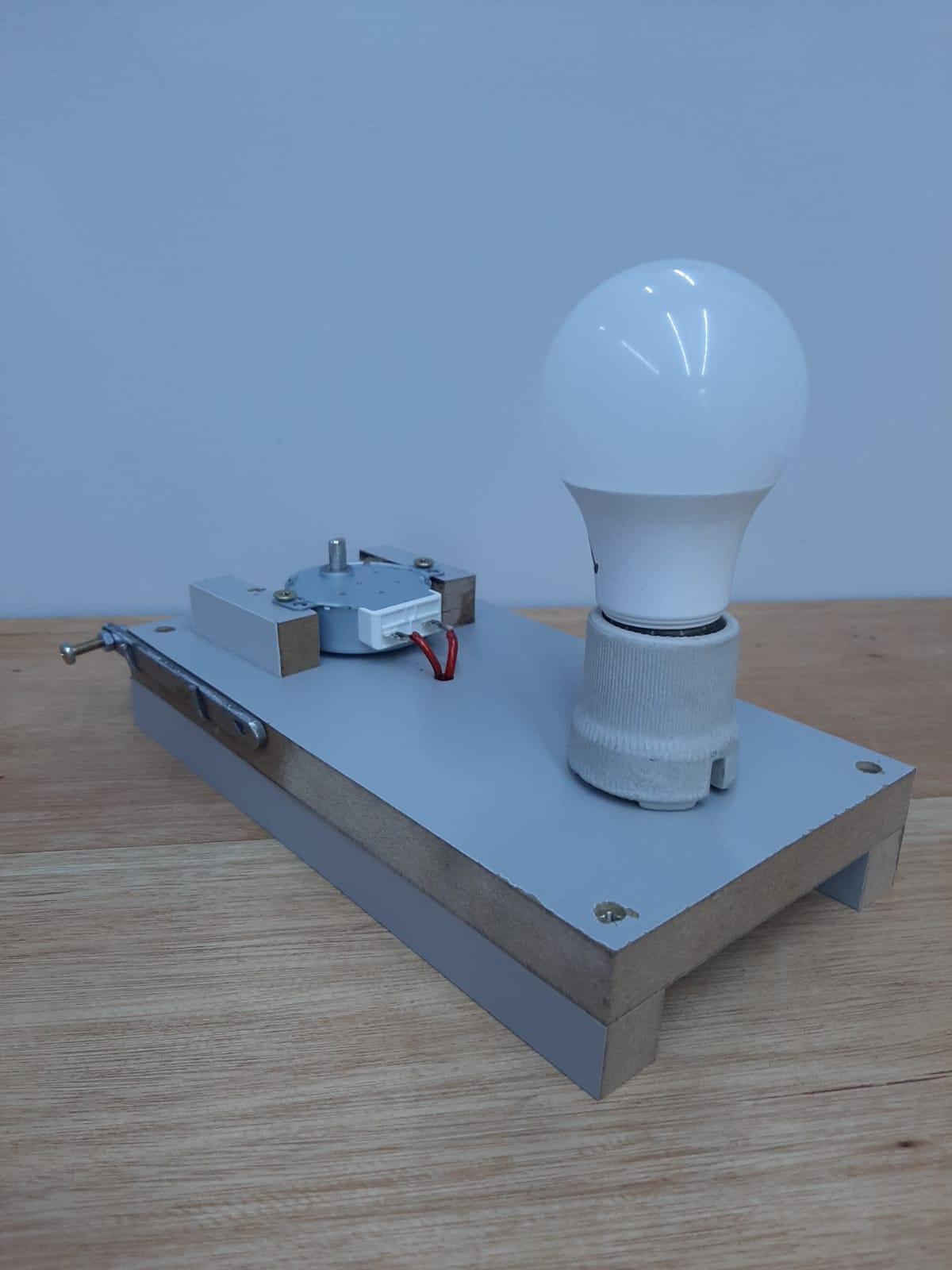

Na etapa de validação inicial, onde o objetivo era acender uma lâmpada LED de 9W, o motor AC apresentou um resultado eficiente, mantendo a lâmpada acesa sem muito esforço por meio da manivela.

Porém, foi decido para uma melhor iluminação e eficiência, a utilização de uma lâmpada de consumo menor para o projeto final.

Figura 8. Teste de Tensão e Corrente.

Figura 9. Teste de Tensão e Corrente.

Figura 10. Etapa final da validação.

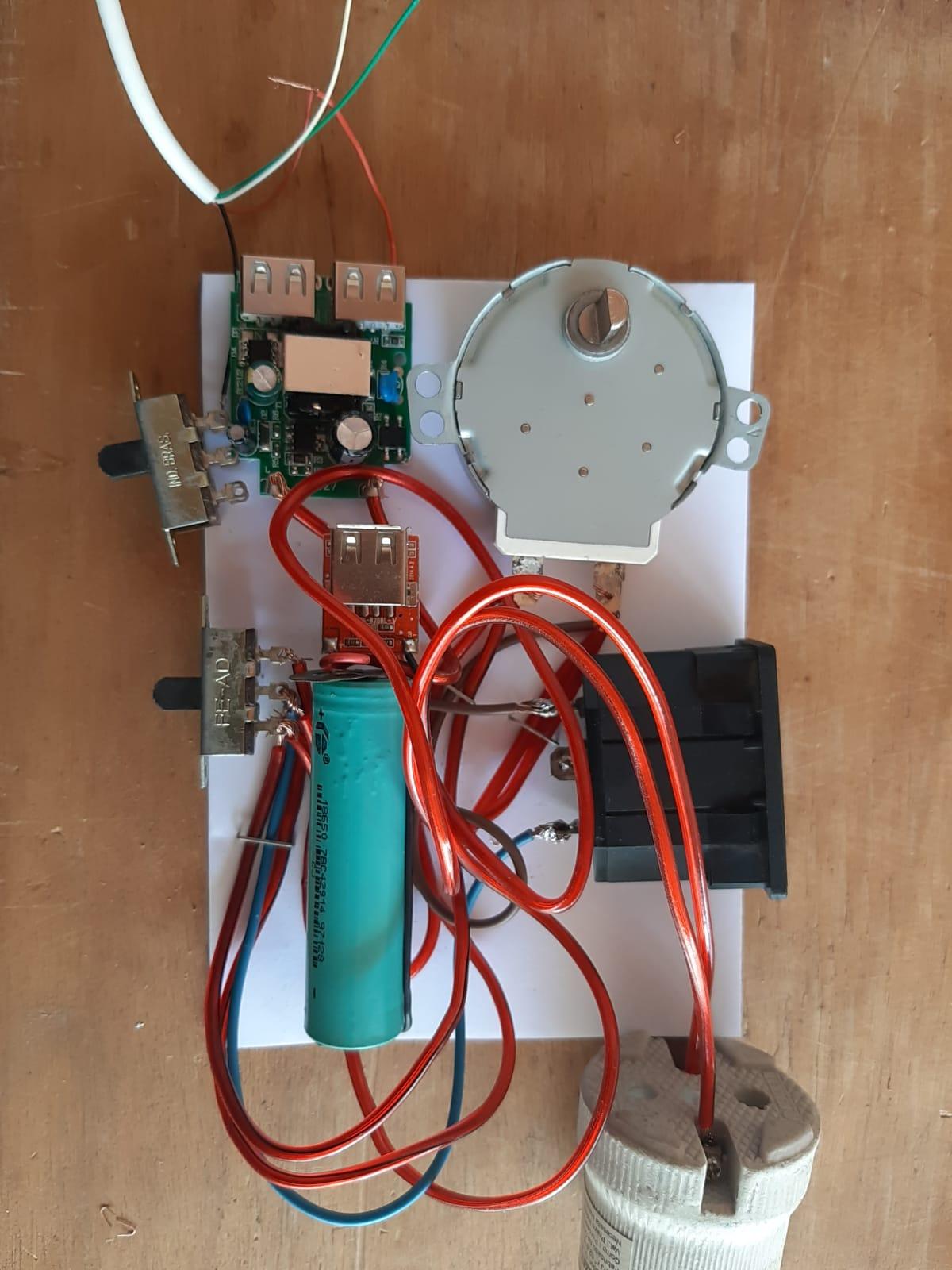

Na etapa final do processo de validação, foi estudada a proposta de armazenar a energia gerada em um Power Bank, e consequentemente carregar algum dispositivo que utiliza bateria em seu funcionamento, isso por meio de uma fonte de carregador de celular ligada ao motor.

A fonte utilizada faz o papel de uma ponte retificadora, convertendo a energia alternada do motor em contínua, para a utilização proposta.

No processo, foi observado que o motor consegue atingir uma tensão contínua de aproximadamente 5 Volts, e uma corrente contínua de 22 mA.

Atendendo o objetivo de ser um projeto que propõe a função de carregar dispositivos em situações emergenciais, mesmo que de forma lenta, foi possível armazenar a energia produzida no Power Bank, e ligar um Smartphone descarregado com esses valores obtidos.

Tabela 3. Dados obtidos no Processo de Validação.

AFERIÇÃO

Alternada

Contínua

Corrente

0.08 mA

22 mA

Tensão

220 V

5 V
