Take a Place

Eu sou o Diogo Torres e sou aluno do curso técnico de gestão e programação de sistemas informáticos na Escola Secundária da Boa Nova e este é o meu projeto de PAP.

O “Take a place” é um projeto que tem como objetivo gerir a ocupação dos lugares numa praia, através de sensores ultrassónicos implementados em cada cabana e leds para assinalar a ocupação ou não do lugar.

Decidi realizar este projeto pois o mundo está a passar por uma fase delicada e muito difícil de pandemia e, visto que o Verão está ai à porta, as pessoas querem e precisam de ir frequentar a praia. Para isso desenvolvi uma maquete de um protótipo, onde pretendo mostrar que é possível rentabilizar a ocupação dos lugares numa praia.

Esta é a lista de material que usei para o circuito

Arduíno uno R3

https://abcrobotica.pt/produto/placa-controladora-...

Conjunto de 20 fios m/m de 100mm

https://www.electrofun.pt/cabos-condutores/cabos-j...

Conjunto de 20 fios f/f de 100mm

https://www.electrofun.pt/fichas-e-adaptadores/kit...

Conjunto de 20 fios m/f de 100mm

https://www.electrofun.pt/cabos-condutores/cabos-j...

Sensor de Distância HC-SR04

https://www.electrofun.pt/sensores-arduino/sensor-...

2 LED 5mm - RGB

https://www.ptrobotics.com/led-rgb/4483-led-5mm-rg...

6 Resistência 220 Ohms 1/4W

https://www.electrofun.pt/componentes-eletronicos/...

Breadboard 830 pontos transparente

https://abcrobotica.pt/produto/placa-de-ensaios-br...

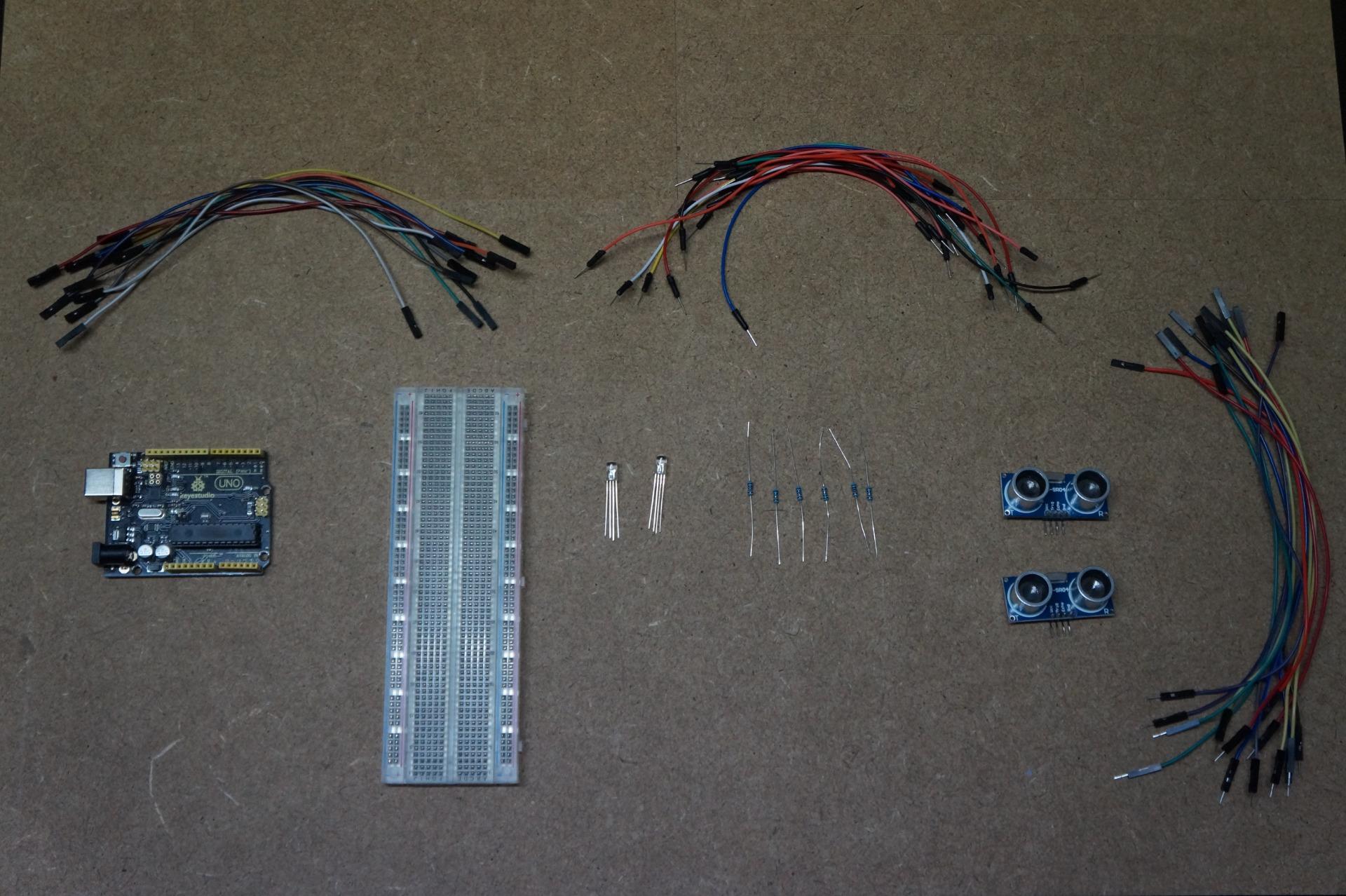

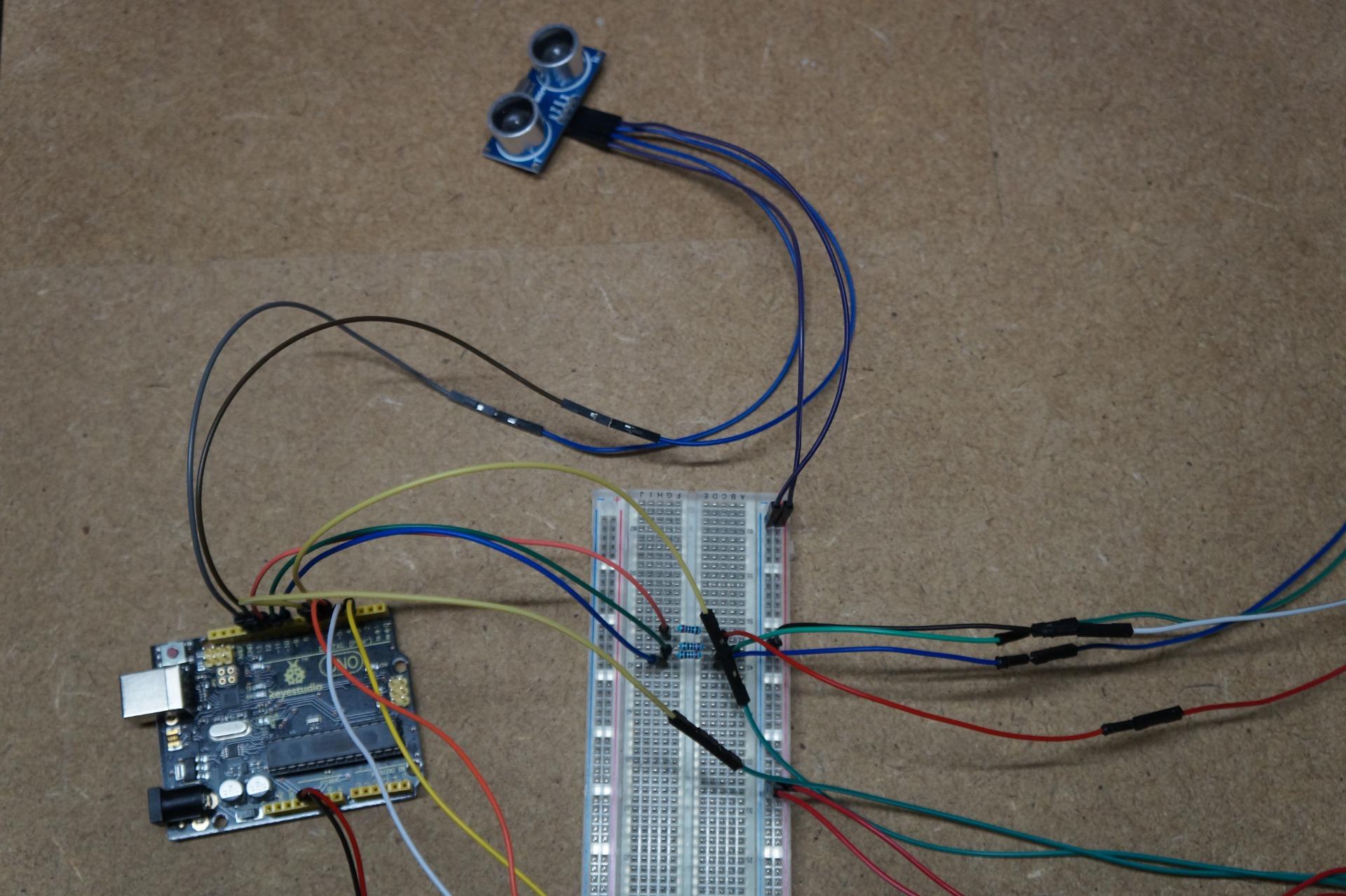

Comecei por organizar o material que ia utilizar. Em seguida liguei o cabo vermelho ao Arduíno na porta 5v e na placa Breadboard no barramento positivo e o cabo preto na porta GND e no barramento negativo.

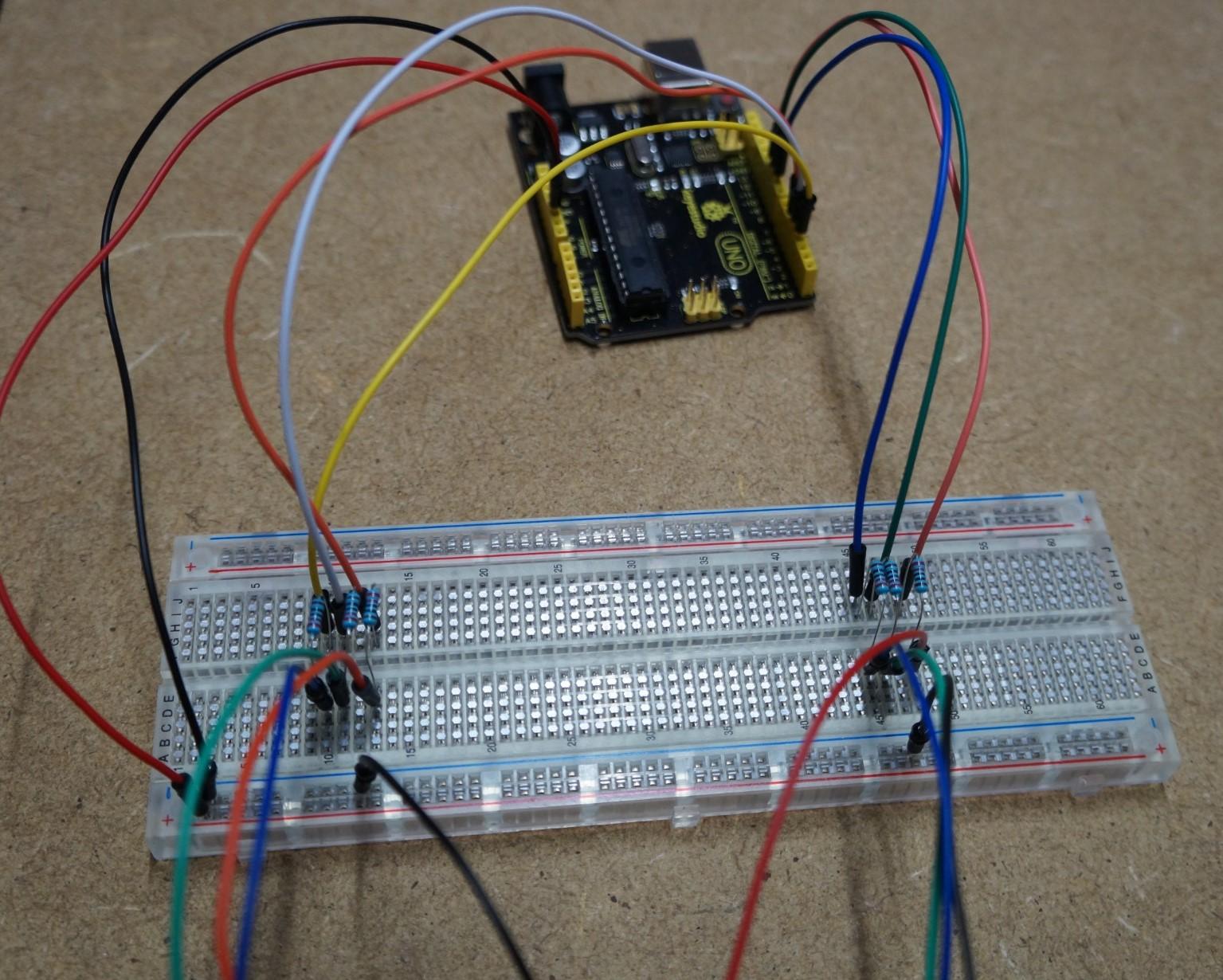

Logo depois coloquei as resistências de modo a que de seguida liga-se os leds através de cabos jumpers no mesmo barramento da breadboard e também conectei um cabo preto ao negativo para cada led. Para finalizar a parte dos leds bastou conectar ao Arduíno nas portas 11 (vermelho) e 10 (verde) para a cabana um e porta 5 (vermelho) e 4 (verde) para a cabana dois.

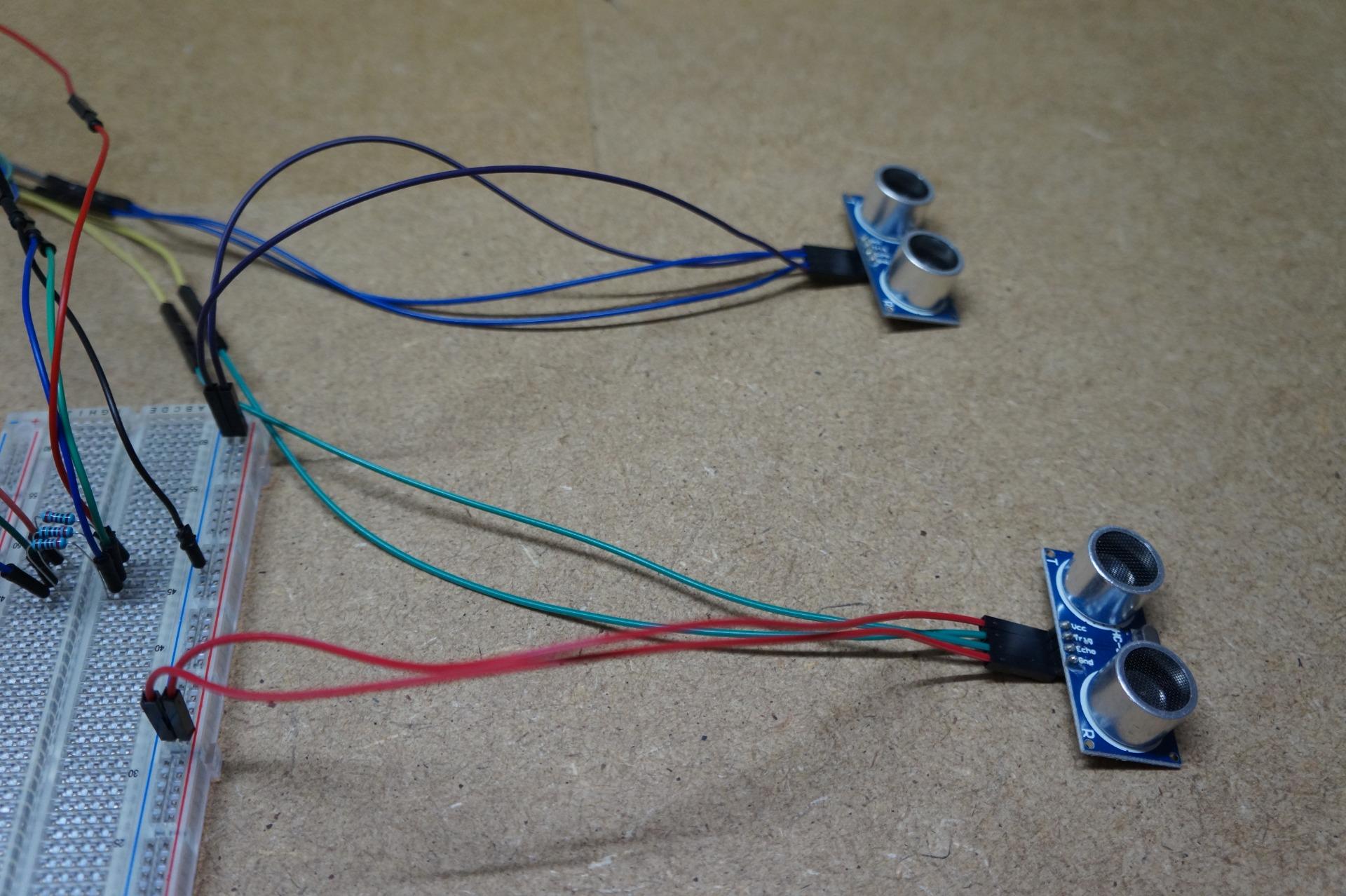

Para terminar o circuito falta os sensores ultrassónicos que apenas bastou ligar para cada um, um cabo jumper ao barramento positivo e outro ao negativo e também ligar ao Arduíno na porta 13 (trig) e na 12 (echo) para o sensor da cabana 1 e por fim na porta 7 (trig) e na 6 (echo) para a cabana dois.

//Define entradas do Arduíno onde os Leds RGB estão conectados para a Cabana 1 e 2

const int RED1 = 11; //Led RGB da cabana 1

const int GREEN1 = 10; //Led RGB da cabana 1

const int RED2 = 5; //Led RGB da cabana 2

const int GREEN2 = 4; //Led RGB da cabana 2

//Define entradas do Arduíno onde os Sensores HC-SR04 estão conectados para a Cabana 1 e 2

int TRIGGER_PIN1 = 13; //Sensor da cabana 1

int ECHO_PIN1 = 12; //Sensor da cabana 1

int TRIGGER_PIN2 = 7; //Sensor da cabana 2

int ECHO_PIN2 = 6; //Sensor da cabana 2

//Declara variáveis para cálculos das distâncias

long duration1, distance1; //Variáveis da cabana 1

long duration2, distance2; //Variáveis da cabana 2

//Esta função serve para inicializar as variáveis

void setup() {

pinMode(TRIGGER_PIN1, OUTPUT); //Configura o pino para que funcione como saída para o sensor da cabana 1

pinMode(ECHO_PIN1, INPUT); //Configura o pino para que funcione como entrada para o sensor da cabana 1

pinMode(TRIGGER_PIN2, OUTPUT); //Configura o pino para que funcione como saída para o sensor da cabana 2

pinMode(ECHO_PIN2, INPUT); //Configura o pino para que funcione como entrada para o sensor da cabana 2

pinMode(RED1, OUTPUT); //Configura o pino que eu quero que funcione como saída para o led RGB da cabana 1

pinMode(GREEN1, OUTPUT); //Configura o pino que eu quero que funcione como saída para o led RGB da cabana 1

pinMode(RED2, OUTPUT); //Configura o pino que eu quero que funcione como saída para o led RGB da cabana 2

pinMode(GREEN2, OUTPUT); //Configura o pino que eu quero que funcione como saída para o led RGB da cabana 2

Serial.begin (9600); // inicia a porta serial, configura a taxa de dados para 9600 bps

}

//Esta função serve para trabalhar em loop ou seja repetir o código sem parar enquanto a placa estiver ligada

void loop() {

//Cabana de Praia (1)

//Cálculo da informação recebida pelo sensor ultrassónico

digitalWrite(TRIGGER_PIN1, LOW); //Serve para atribuir um valor,(no caso "LOW"), ao pino digital onde o pino trigger do sensor 1 está ligado

delayMicroseconds(2); //Pausa o programa por 2 microsegundos

digitalWrite(TRIGGER_PIN1, HIGH); //Serve para atribuir um valor,(no caso "HIGH"), ao pino digital onde o pino trigger do sensor 1 está ligado

delayMicroseconds(10); //Pausa o programa por 10 microsegundos

digitalWrite(TRIGGER_PIN1, LOW); //Serve para atribuir um valor,(no caso "LOW"), ao pino digital onde o pino trigger do sensor 1 está ligado

duration1 = pulseIn(ECHO_PIN1, HIGH); //Captura a duração de um pulso e atribui á variável duration1

distance1 = duration1*0.034/2; //Calcula a Distância utilizando a variável da última linha de código

Serial.print(distance1); //Imprime na linha de comandos o valor da distância

Serial.println(" cm"); //Imprime na linha de comandos o tipo de medida

if(distance1 <=4) { //Esta função serve para se a distância calculada for menor ou igual que 4 executa o código seguinte

digitalWrite(RED1, HIGH); //Acende a luz vermelha do led

digitalWrite(GREEN1, LOW); //Apaga a luz verde do led

Serial.print("Cabana 1 Ocupada"); //Imprime na linha de comandos "Cabana 1 Ocupada"

}

else //Senão for menor ou igual que 4 executa o código seguinte

{

digitalWrite(GREEN1, HIGH); //Acende a luz verde do led

digitalWrite(RED1, LOW); //Apaga a luz vermelha do led

Serial.print("Cabana 1 Livre"); //Imprime na linha de comandos "Cabana 1 Livre"

}

//Cabana de Praia (2)

//Calculo da informação recebida pelo sensor ultrassónico

digitalWrite(TRIGGER_PIN2, LOW); //Serve para atribuir um valor,(no caso "LOW"), ao pino digital onde o pino trigger do sensor 2 está ligado

delayMicroseconds(2); //Pausa o programa por 2 microsegundos

digitalWrite(TRIGGER_PIN2, HIGH); //Serve para atribuir um valor,(no caso "HIGH"), ao pino digital onde o pino trigger do sensor 2 está ligado

delayMicroseconds(10); //Pausa o programa por 10 microsegundos

digitalWrite(TRIGGER_PIN2, LOW); //Serve para atribuir um valor,(no caso "LOW"), ao pino digital onde o pino trigger do sensor 2 está ligado

duration2 = pulseIn(ECHO_PIN2, HIGH); //Captura a duração de um pulso e atribui á variável duration2;

distance2 = duration2*0.034/2; //Cálcula a Distância utilizando a variável da última linha de código

Serial.print(distance2); //Imprime na linha de comandos o valor da distância

Serial.println(" cm"); //Imprime na linha de comandos o tipo de medida

if(distance2 <=4) { //Esta função serve para se a distância calculada for menor ou igual que 4 executa o código seguinte

digitalWrite(RED2, HIGH); //Acende a luz vermelha

digitalWrite(GREEN2, LOW); //Apaga a luz verde do led

Serial.print("Cabana 2 Ocupada "); //Imprime na linha de comandos "Cabana 2 Ocupada"

}

else //Senão for menor ou igual que quatro executa o código seguinte

{

digitalWrite(GREEN2, HIGH); //Acende a luz verde do led

digitalWrite(RED2, LOW); //Apaga a luz vermelha do led

Serial.print("Cabana 2 Livre "); //Imprime na linha de comandos "Cabana 2 Livre"

}

}

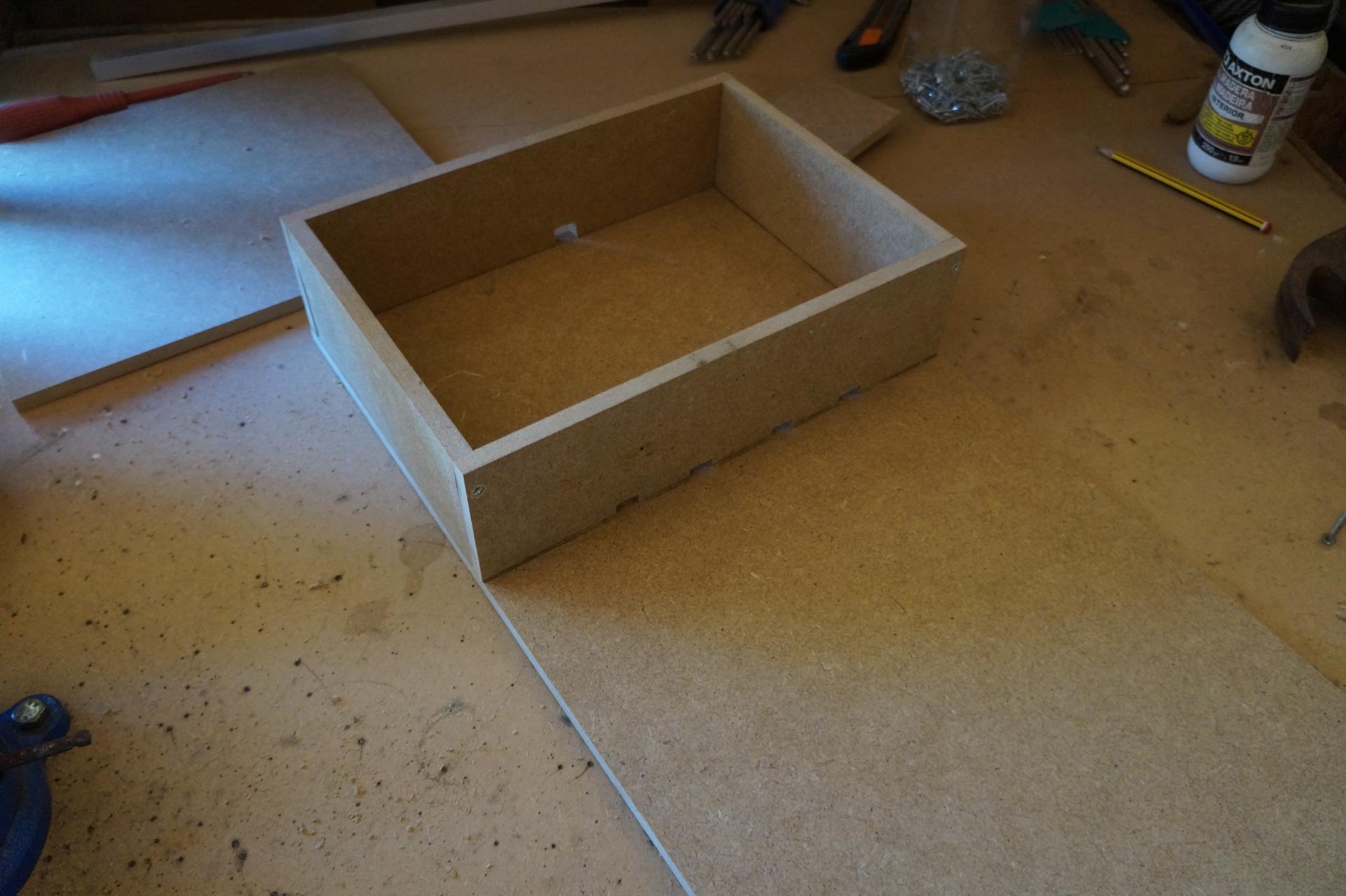

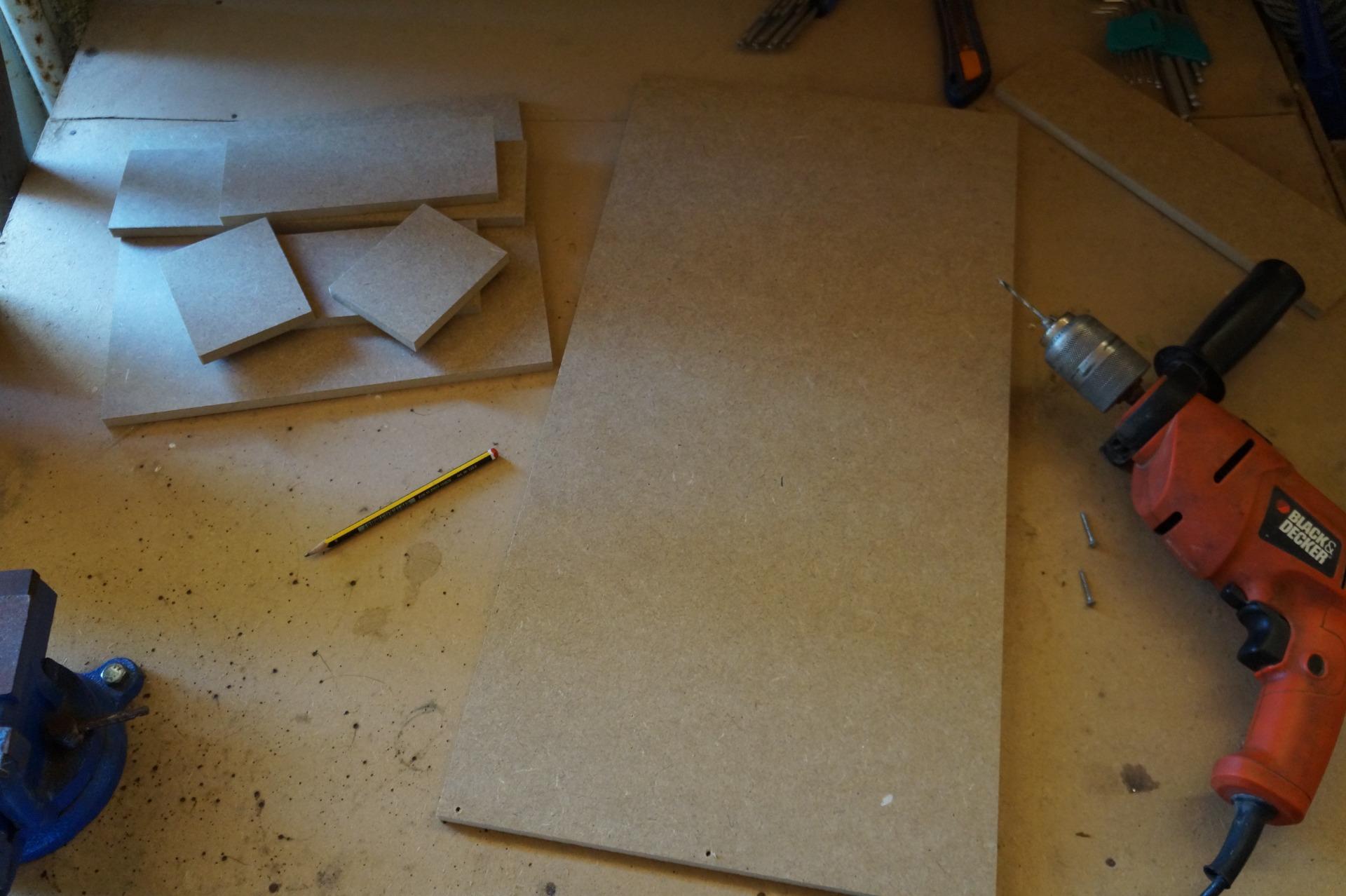

A minha preocupação aqui foi realizar uma maquete que simulasse a praia, que estivesse presente a zona da água e de maneira a que o circuito ficasse oculto.

Nesta fase foi meter mãos à obra.

Até aqui já tinha gasto muito dinheiro em material mas gostava ainda de adicionar um display OLED na entrada da praia para ser mais prático ver a ocupação das cabanas.

Criar uma app para telemóvel com o intuito de gerir as cabanas e até mesmo reservar antecipadamente uma cabana.
