TRABAJO 3
![3.jpg](/proxy/?url=https://content.instructables.com/FEH/LZQ5/KV83QV09/FEHLZQ5KV83QV09.jpg&filename=3.jpg)
Utilizaremos las siguientes herramientas para realizar este proyecto:
-Línea
-Circulo
-Texto
-Extrusión
-Revolución
-Empalme
-Aspecto
-Ensamblar
-Construir(plano de desfase)
-Spline
-Tubería
APLICACION EXTERNA: ULTIMAKER CURA
FIGURA A(DIBUJO-REVOLUCION-EMPALME-ASPECTO)
![PLANO A.jpg](/proxy/?url=https://content.instructables.com/F36/MS5C/KV83QFT4/F36MS5CKV83QFT4.jpg&filename=PLANO A.jpg)
![REVOLUCION A.jpg](/proxy/?url=https://content.instructables.com/FIG/ZR8Q/KV83QFT5/FIGZR8QKV83QFT5.jpg&filename=REVOLUCION A.jpg)
![EMPALME A.jpg](/proxy/?url=https://content.instructables.com/FXE/JP38/KV83QFT6/FXEJP38KV83QFT6.jpg&filename=EMPALME A.jpg)
![ASPECTO A.jpg](/proxy/?url=https://content.instructables.com/F4J/YL7B/KV83QFT7/F4JYL7BKV83QFT7.jpg&filename=ASPECTO A.jpg)

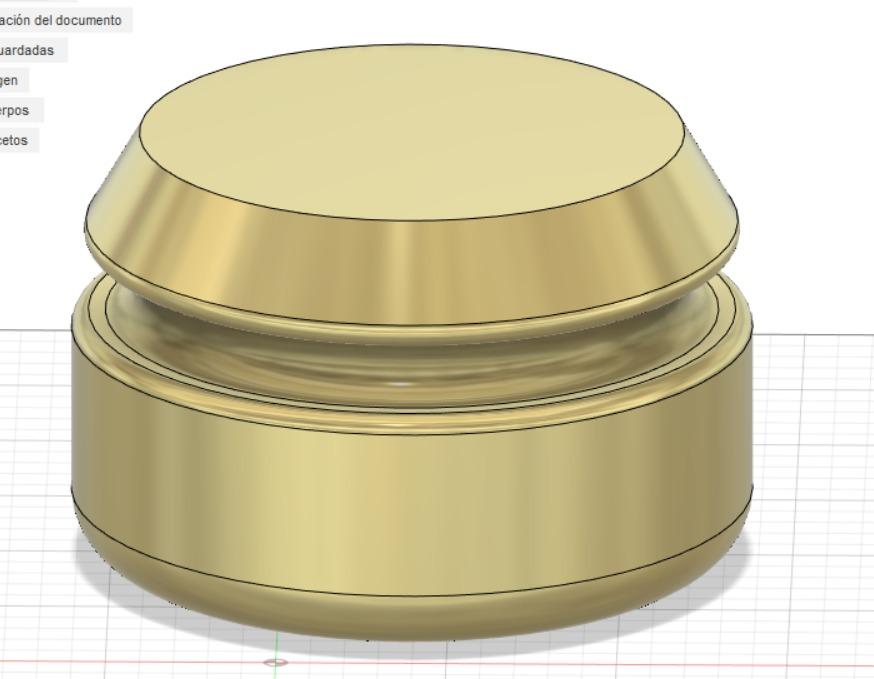

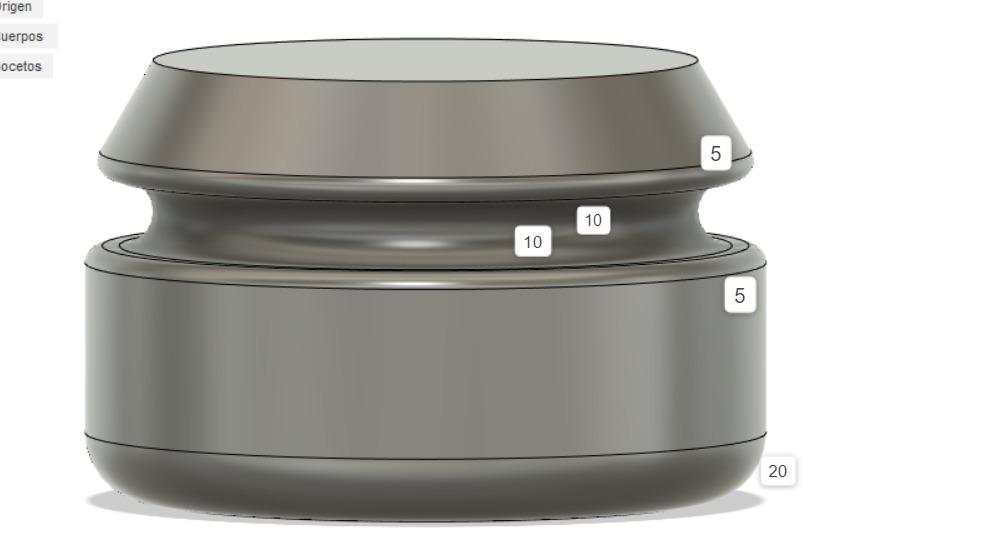

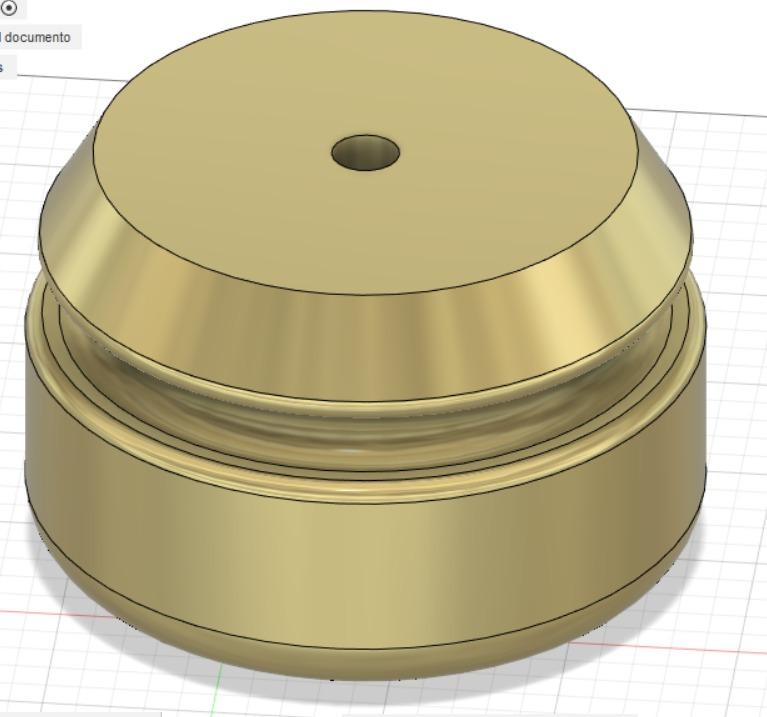

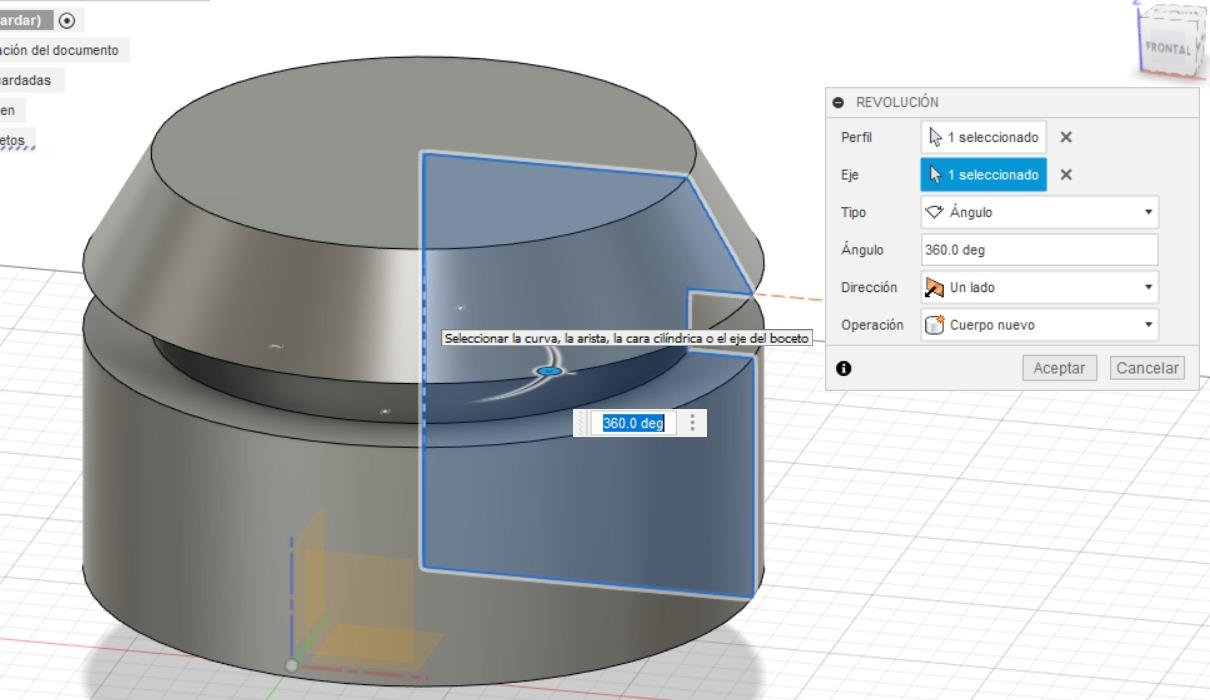

Realizar el boceto con sus respectivas medidas, ya terminado eso le damos clic en "terminar boceto", luego vamos en la herramienta "revolución" , ponemos en "eje" le damos clic en la esquina del boceto. Seguidamente usaremos la herramienta "Empalme" y lo ponemos según las medidas que se muestra en la imagen. Ya listo todo eso y iremos en "modificar(aspecto)" y seleccionamos el material que deseamos.
FIGURA A(PLANO DE DESFASE-TEXTO)
![BOCETO A2.jpg](/proxy/?url=https://content.instructables.com/FPQ/L5N3/KV83QIE7/FPQL5N3KV83QIE7.jpg&filename=BOCETO A2.jpg)
![BOCETO A3.jpg](/proxy/?url=https://content.instructables.com/F5Y/B9JP/KV83QIE8/F5YB9JPKV83QIE8.jpg&filename=BOCETO A3.jpg)
![CONSTRUIR.jpg](/proxy/?url=https://content.instructables.com/FGT/JHXC/KV83QIFP/FGTJHXCKV83QIFP.jpg&filename=CONSTRUIR.jpg)
![TEXTO.jpg](/proxy/?url=https://content.instructables.com/FQY/0BWH/KV83QIFQ/FQY0BWHKV83QIFQ.jpg&filename=TEXTO.jpg)

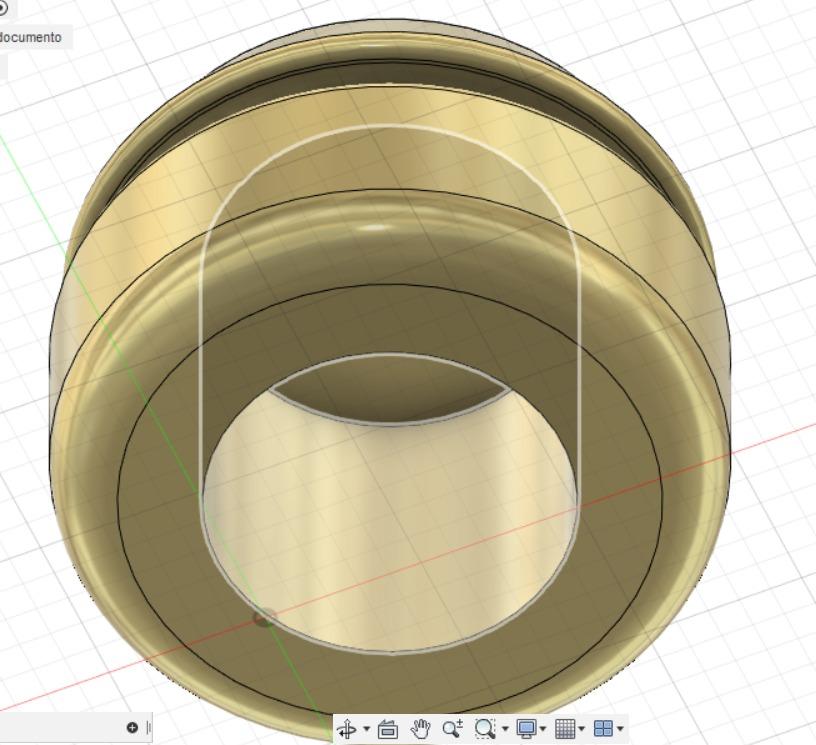

Para realizar los 2 agujeros como se muestra, en la primera imagen debemos darle clic en la parte superior de la figura, le damos clic derecho y ponemos "añadir boceto", utilizamos la herramienta "circulo" que se ubicara en el centro del boceto con un diámetro de 20 y hacemos una extrusión que su tamaño será a nuestro gusto, pero con la condición que traspase la figura. De igual manera haremos los mismo pasos para el siguiente agujero, con la diferencia que ahora su extrusión será de -110.
Ahora para realizar el texto debemos utilizar la herramienta "plano de desfase primero" y lo ubicamos en frente de la figura, usamos la herramienta "texto" e ingresamos lo que nos guste, finalmente lo debemos extruir( no debe traspasar el agujero 2).
FIGURA 2 Y ENSAMBLE
![WAA.jpg](/proxy/?url=https://content.instructables.com/FXK/RGBO/KV83QTQ5/FXKRGBOKV83QTQ5.jpg&filename=WAA.jpg)
![EXTRUIR B.jpg](/proxy/?url=https://content.instructables.com/FK4/7ECK/KV83QTQ6/FK47ECKKV83QTQ6.jpg&filename=EXTRUIR B.jpg)
![ENSAMBLAR.jpg](/proxy/?url=https://content.instructables.com/FXW/V59F/KV83QTQ7/FXWV59FKV83QTQ7.jpg&filename=ENSAMBLAR.jpg)

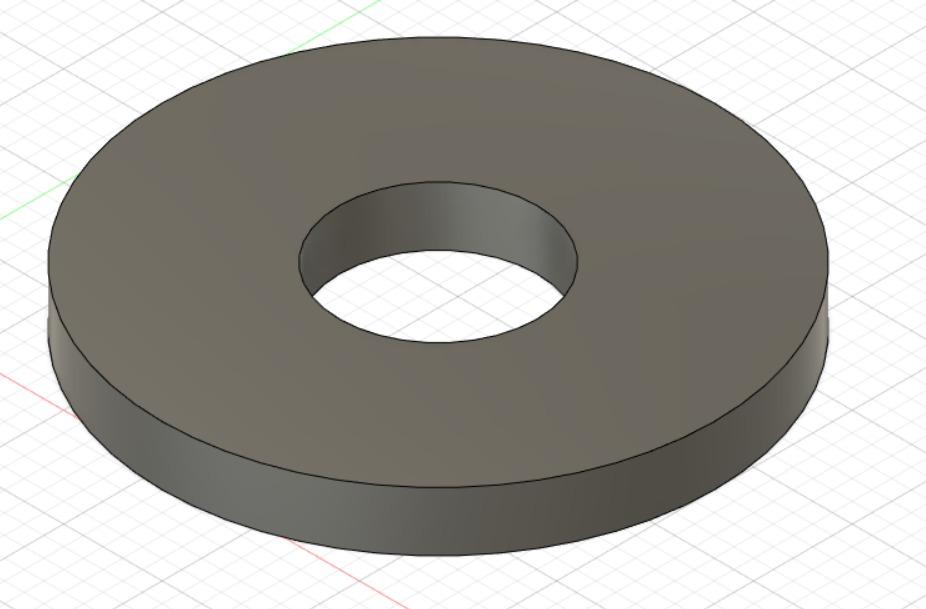

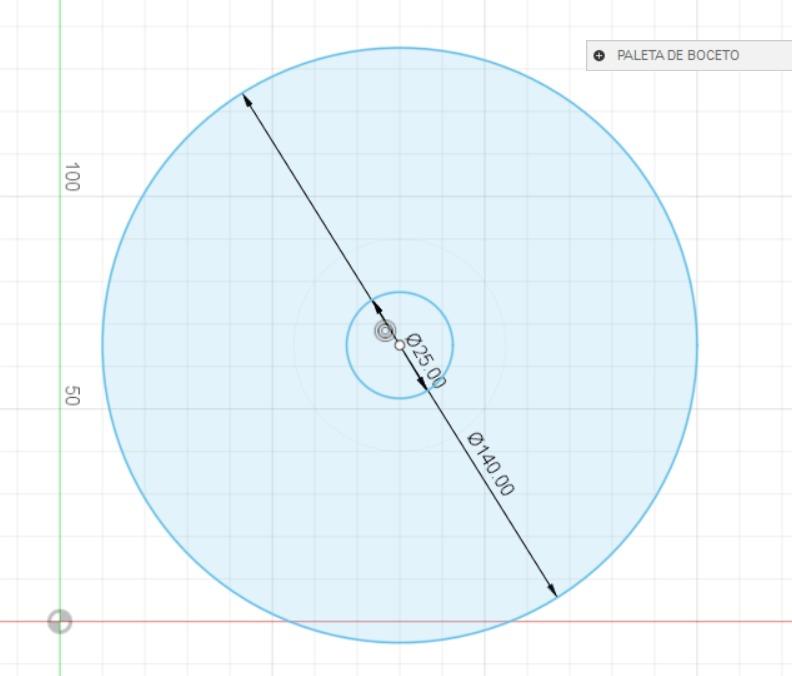

Ahora vamos a realizar nuestra segunda figura, para ello debemos realizarlo en un nuevo diseño, primero debemos dibujar con sus respectivas medidas y le hacemos una extrusión de 15mm.

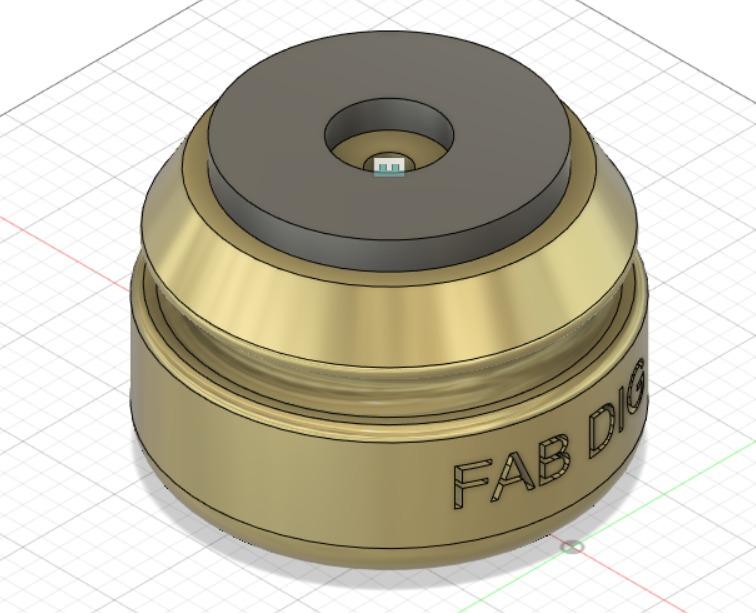

Debemos crear un nuevo diseño para poder juntas las dos figuras, para ellos los seleccionaremos y ponemos la opción "insertar en el diseño actual", para poder unirlos debemos utilizar la herramienta "ensamble.
FIGURA 3 (SPLINE-TUBERIA)
![SPLINE.jpg](/proxy/?url=https://content.instructables.com/FW9/TUDI/KV83QTRH/FW9TUDIKV83QTRH.jpg&filename=SPLINE.jpg)
![TUBERIA.jpg](/proxy/?url=https://content.instructables.com/F9S/X0PU/KV83QTRI/F9SX0PUKV83QTRI.jpg&filename=TUBERIA.jpg)

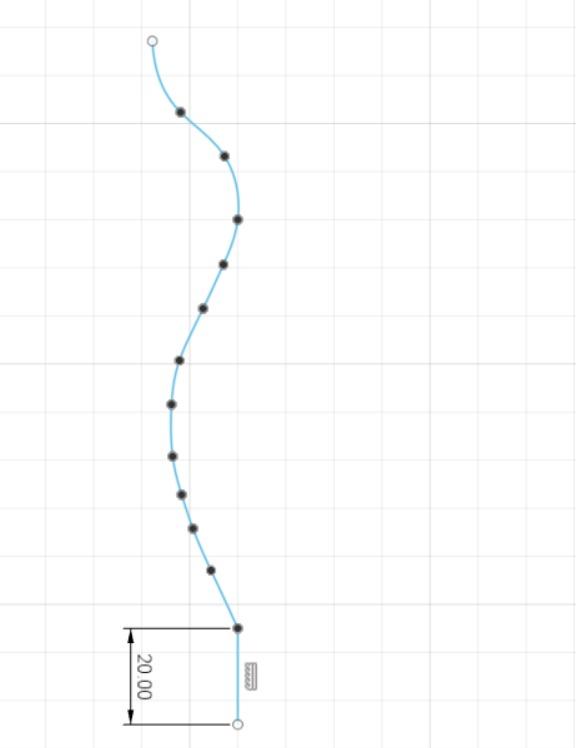

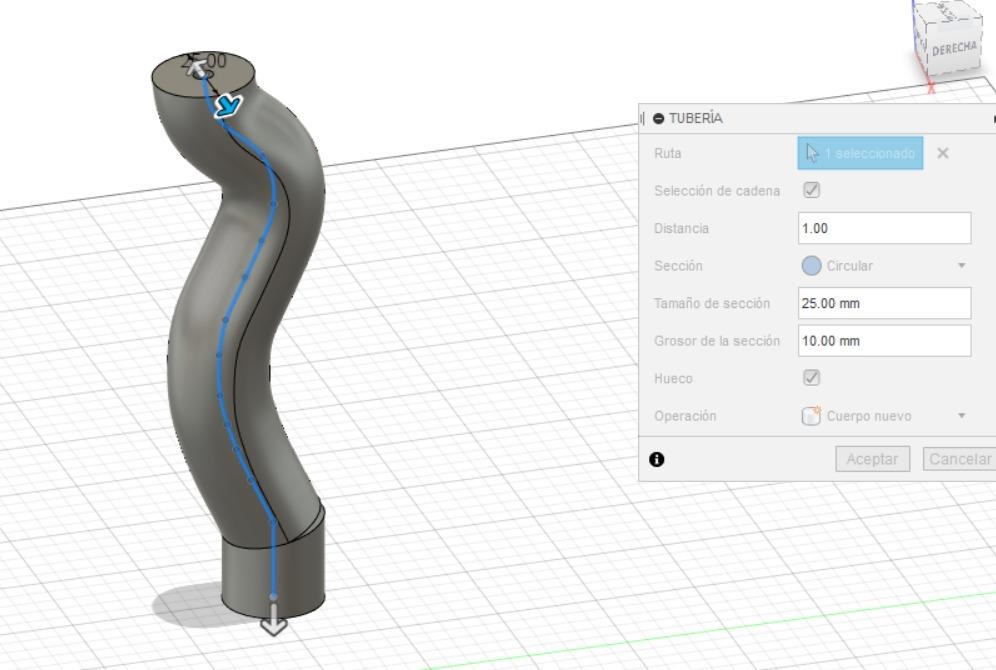

Realizaremos esta figura en un nuevo diseño, primero dibujaremos una línea de 20 y a continuación utilizaremos la herramienta "spline" y trazamos con puntos a nuestra preferencia. Ahora vamos a usar la herramienta "tubería" y le damos un tamaño de sección de 25mm, activamos la opción "hueco" y le ponemos un grosor de sección de 10mm
ENSAMBLAR FIGURA 3
![1.jpg](/proxy/?url=https://content.instructables.com/FQV/7INA/KV83QUQV/FQV7INAKV83QUQV.jpg&filename=1.jpg)
![2.jpg](/proxy/?url=https://content.instructables.com/FSE/ZU7V/KV83QUQW/FSEZU7VKV83QUQW.jpg&filename=2.jpg)
![3.jpg](/proxy/?url=https://content.instructables.com/FV2/TFUV/KV83QUQX/FV2TFUVKV83QUQX.jpg&filename=3.jpg)

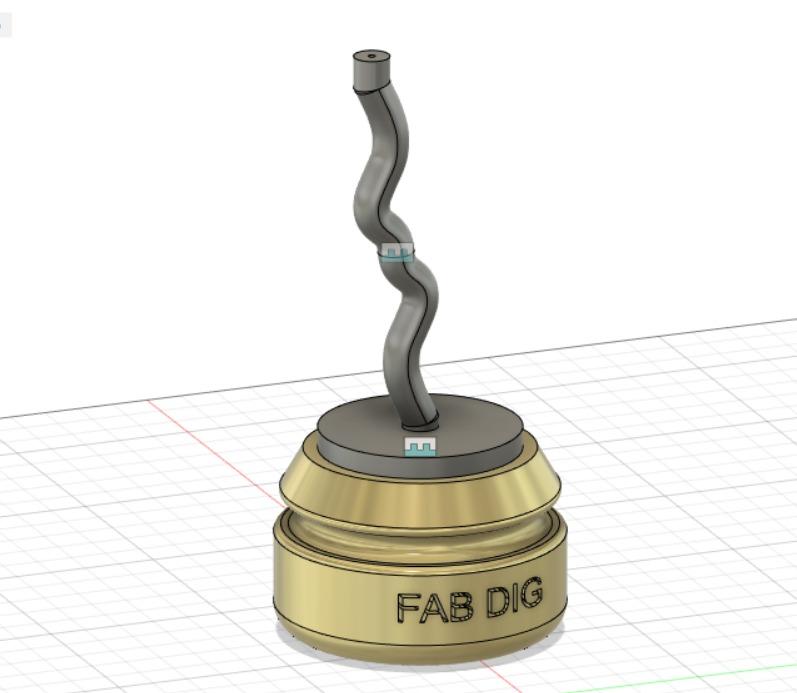

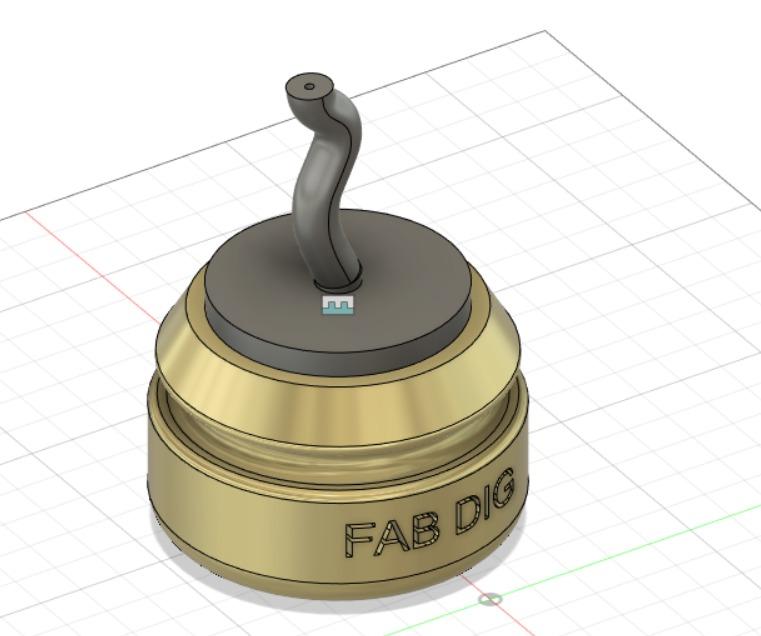

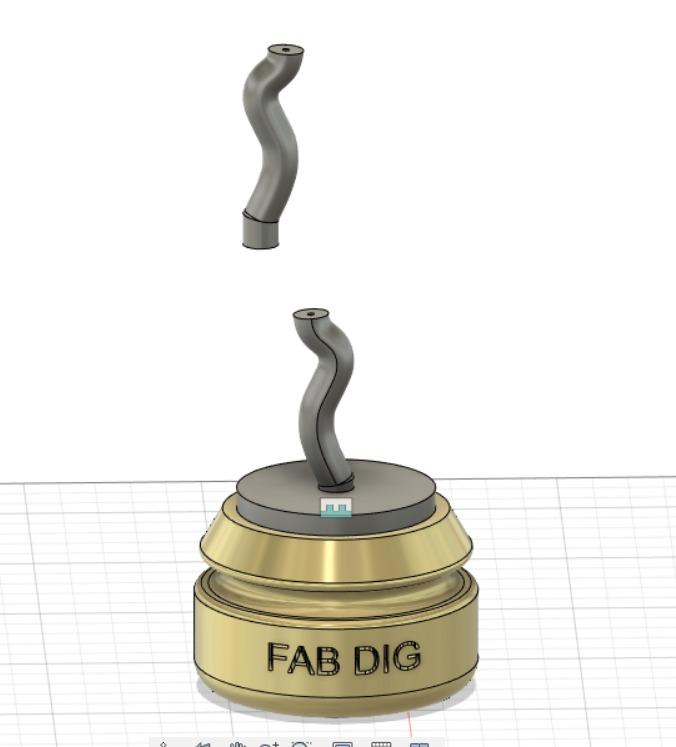

A continuación vamos a utilizar la herramienta "ensamblar" la figura 3 dos vez, la primera debemos "insertar en diseño actual" , lo acomodamos bien para que se nos haga masa accesible unir las dos piezas, le damos clic en el centro del circulo de cada figura y lo ensamblamos, de igual manera seguimos los mismo pasos con la segunda figura 3, con la diferencia que le cambiaremos de lado. Terminando así nuestro proyecto
PASAR a IMPRESION 3D
![8b68dd91-67a7-4fed-b4c4-6633bc8e7c7a.jpg](/proxy/?url=https://content.instructables.com/FCO/EMH0/KV83QVDK/FCOEMH0KV83QVDK.jpg&filename=8b68dd91-67a7-4fed-b4c4-6633bc8e7c7a.jpg)
![869426de-237f-4122-8066-33ace78aa2bb.jpg](/proxy/?url=https://content.instructables.com/F0N/Y0L6/KV83QVDL/F0NY0L6KV83QVDL.jpg&filename=869426de-237f-4122-8066-33ace78aa2bb.jpg)
![1eb8c83b-1635-4cab-9b14-42e450a87dbd.jpg](/proxy/?url=https://content.instructables.com/FHW/4IEE/KV83QVDM/FHW4IEEKV83QVDM.jpg&filename=1eb8c83b-1635-4cab-9b14-42e450a87dbd.jpg)

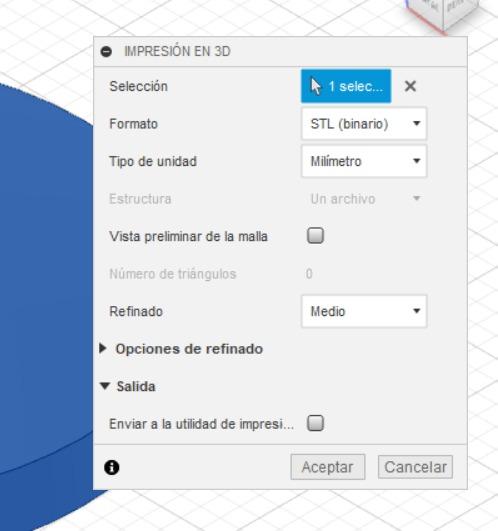

Para ello debemos ir en ARCHIVO y poner en "impresión 3D", luego le damos clic en la figura que deseamos y ponemos las opciones según la imagen que se nos muestra, ya finalizado vamos a la aplicación ULTIMAKER CURA y agregamos la figura
AJUSTE DE IMPRESION
![f493ddd8-8565-4587-ad3e-d902841a0057.jpg](/proxy/?url=https://content.instructables.com/FFH/D7J8/KV83QXK2/FFHD7J8KV83QXK2.jpg&filename=f493ddd8-8565-4587-ad3e-d902841a0057.jpg)
![3b3020f9-1972-4a86-867b-e713c11b9eb8.jpg](/proxy/?url=https://content.instructables.com/F6U/H35C/KV83QXK3/F6UH35CKV83QXK3.jpg&filename=3b3020f9-1972-4a86-867b-e713c11b9eb8.jpg)
![bf9719d1-dcd8-4872-8b7b-7c91d01016a0.jpg](/proxy/?url=https://content.instructables.com/F04/4YGR/KV83QXK6/F044YGRKV83QXK6.jpg&filename=bf9719d1-dcd8-4872-8b7b-7c91d01016a0.jpg)

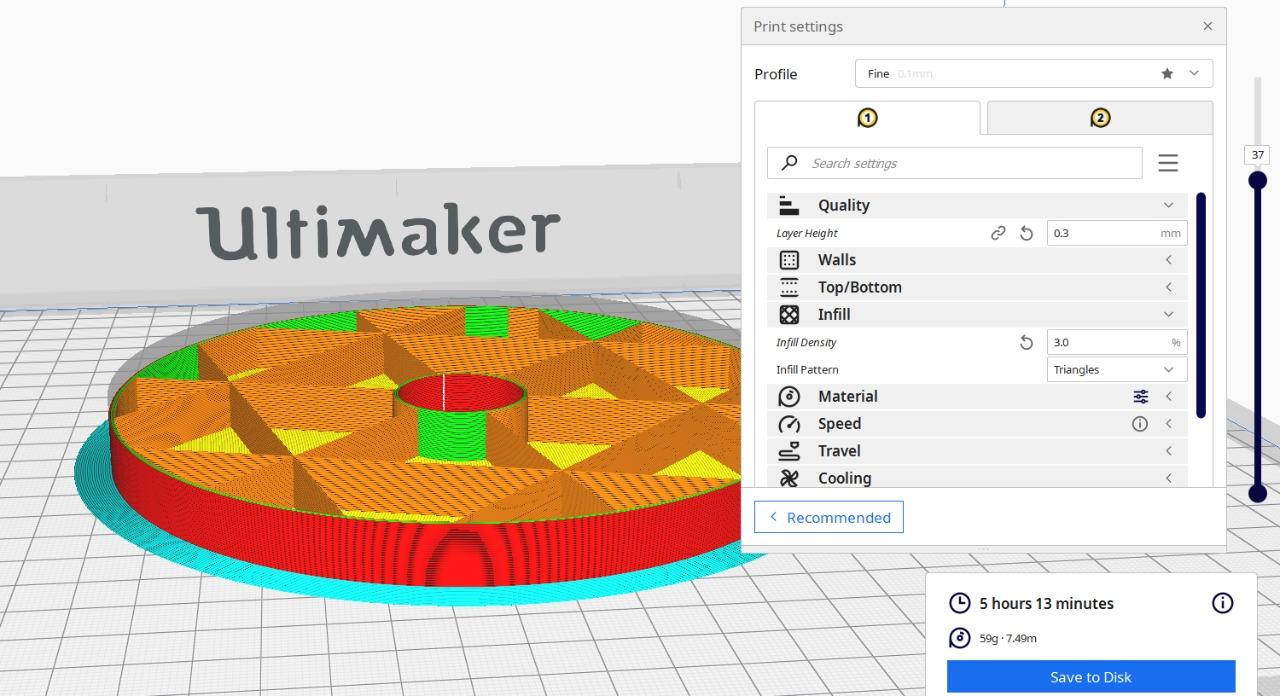

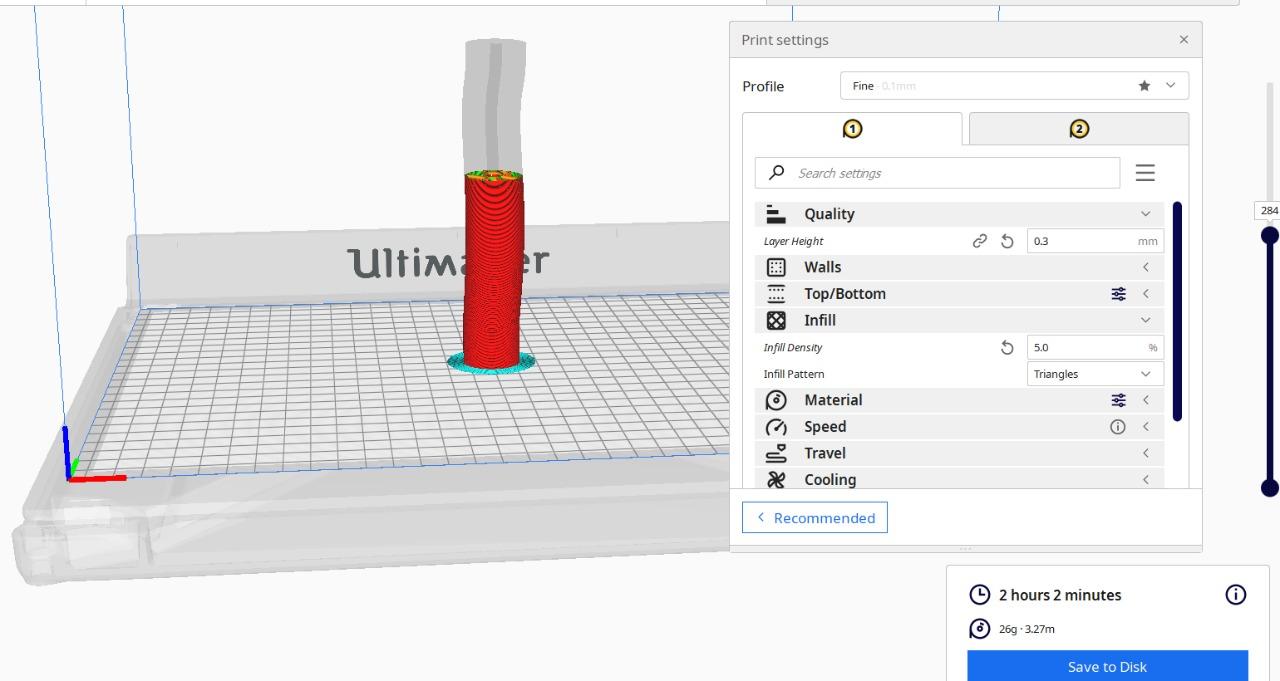

Ya insertado nuestro documento en la aplicación, lo que debemos hacer a continuación es configurar la impresión, esta parte puede ser mas a nuestro criterio, dependiendo del tiempo y material que tengamos, en mi ocasión modifiqué ciertas partes como se muestra en la imagen.
PROCESO DE IMPRESION
![303f62db-925e-4b1b-815e-cdd6ca942ecf.jpg](/proxy/?url=https://content.instructables.com/FW4/4EFL/KV83QY8Z/FW44EFLKV83QY8Z.jpg&filename=303f62db-925e-4b1b-815e-cdd6ca942ecf.jpg)
![912a990c-0596-44f0-be76-c429d2f3a87c.jpg](/proxy/?url=https://content.instructables.com/FYQ/ZLPO/KV83QY90/FYQZLPOKV83QY90.jpg&filename=912a990c-0596-44f0-be76-c429d2f3a87c.jpg)
![8c60f4f5-4ab2-4492-b931-a76d47916eda.jpg](/proxy/?url=https://content.instructables.com/FT1/355K/KV83QY91/FT1355KKV83QY91.jpg&filename=8c60f4f5-4ab2-4492-b931-a76d47916eda.jpg)

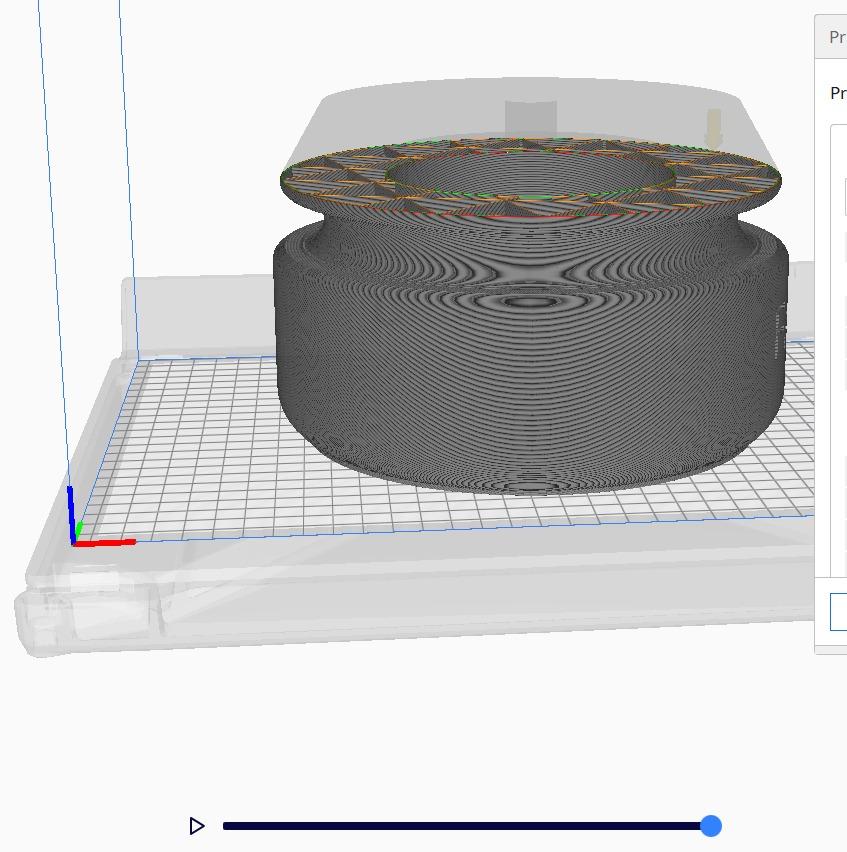

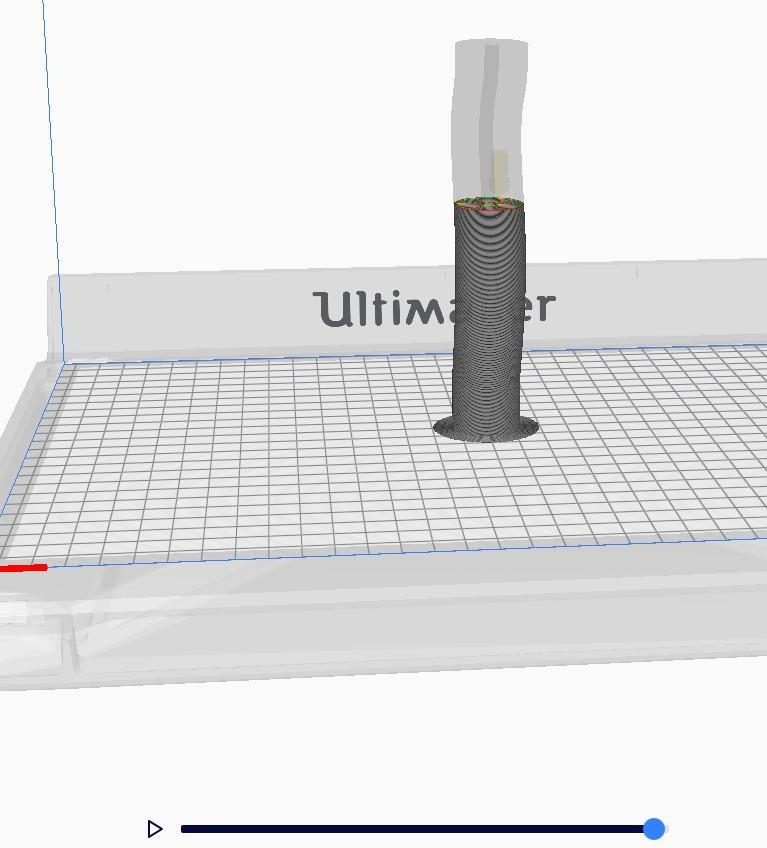

Finalmente en la parte inferior se nos muestra la opción para poder reproducir la simulación.
