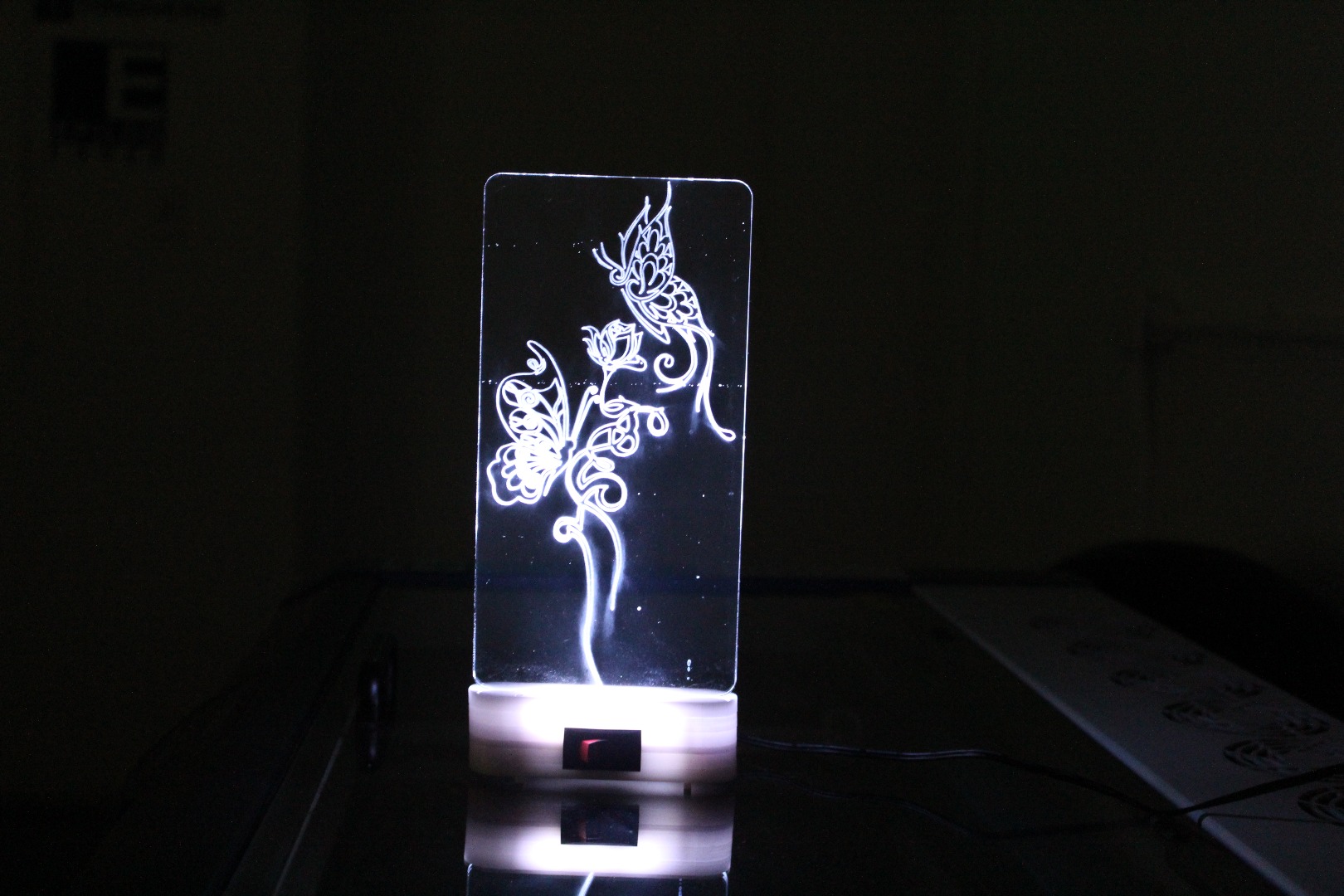

Stand Lamp / Lampshades

In this project we will be making a stand lamp using whit and transparent acrylic (6 mm). We will make the 2D design by Inkscape and will cut the parts using a laser cutter machine.

This project was made in Fab Lab Dhahran. http://www.fablabdhahran.org/

--------------------------------------------------------

في هذا المشروع سوف نقوم بتصميم أباجوره عن طريق استخدام الاكرليلك الشفاف . سوف نستخدم برنامج إنكسكيب للتصميم الثنائي الأبعاد . وبعدها سوف نقوم بقص الاجزاء عن طريق قاطعة الليزر.

تم صناعة هذا المشروع في فاب لاب الظهران http://www.fablabdhahran.org/

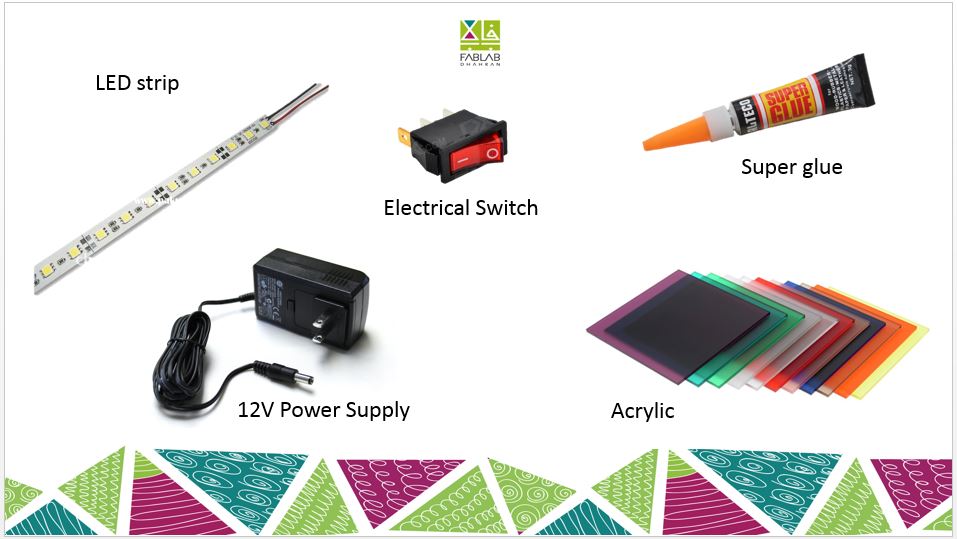

1- 6mm and 3mm Acrylic of any color (we used white and transparent.)

2- 12V Power Supply.

3- Electrical Switch

4- LED strip

5- Super glue.

You will also need:

Laser Cutter

--------------------------------------------------------------

المتطلبات:

1- أكرليك 3 و 6 مم

2- محول طاقة 12 فولت

3- مفتاح تشغيل

4- شريط اضاءات LED

5- صمغ

سوف نحتاج ايضا لالة قاطعة الليزر

For the 2D design we used Inkscape (https://inkscape.org/en/download) to make

our design. We attached our original design to give you an idea. You can just download the files and work with them. Or create your own.

Just make sure to use 6mm acrylic for file (Stand Lamp 001.pdf), (Stand Lamp box – 6mm.pdf) and 3mm for the file (Stand Lamp Joined – 3mm.pdf).

Once you finish cutting them, you can attach them together just like what we did in the pictures.

------------------------------------------------------------

قمنا بتصميم الشكل الثنائي الابعاد للمشروع بواسطة برنامج انكسكيب. بامكانك تحميل الملفات و استخدامها. او تصميم الشكل الخاص بك.

تأكد من استخدام اكرليك 6 مم للملف الاول و الثاني . و اكرليك 3 مم للملف الاخير. بالنسبة للملف الأول سوف نقوم بنحت الشكل الذي نرغب به أولا ثم نقوم بقصه .

This step is just as easy and straightforward as you see in the picture.

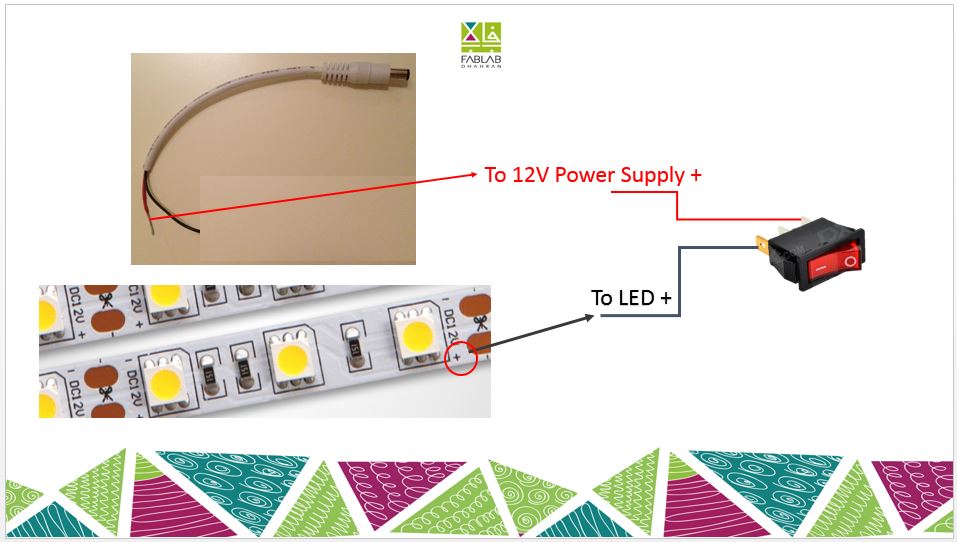

You will need to cut the power supply cable and connect the LED with the switch just like what we did here.

----------------------------------------------------------------

توصيل شريط الاضاءه مع المحول و زر التشغيل. بامكانك توصيلها مباشرة كما هو موضح في الصورة. سوف تحتاج الى قص سلك المحول الكهربائي ثم توصيله كما هو موضح في الصورة
