Soporte Para Celular

by sergio_ascurra in Workshop > Laser Cutting

35 Views, 0 Favorites, 0 Comments

Soporte Para Celular

Ensamble v3.png

Hoy aprenderán a crear un soporte para celular mediante el software Autodesk Fusión 360, y una cortadora laser, con pasos mus sencillos.

Supplies

WhatsApp Image 2023-08-29 at 4.45.21 PM.jpeg

-Computadora y/o laptop.

- Software Autodesk Fusión 360.

-Cortadora laser.

-Tiempo.

-Internet.

Crear Cuenta De Autodesk Y Descargarlo


Cree una cuenta colocando todos los datos que solicitan, luego se descarga la app y se ejecuta.

Entra Al App Y Crea Un Nuevo Diseño

Seleccione nuevo diseño para empezar.

Tener En Cuenta Los Ejes


Tenemos que tener en cuenta en que ejes trabajaremos para no cometer errores a la hora de elaborara el soporte.

Creamos Un Boceto Y La Base Del Soporte

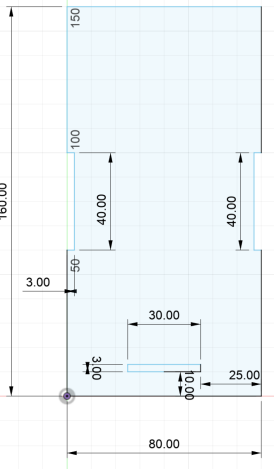

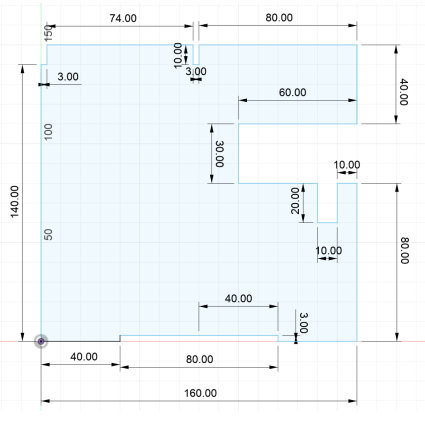

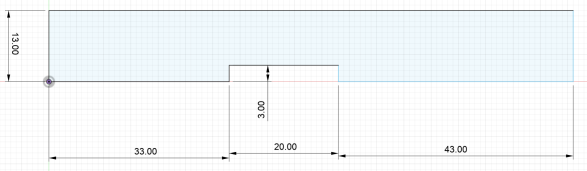

Primeramente tenemos claro en que ejes vamos a crear la base, seleccionamos nuevo boceto y mediante líneas seguimos las medidas indicadas y guardamos con un nombre identificable.

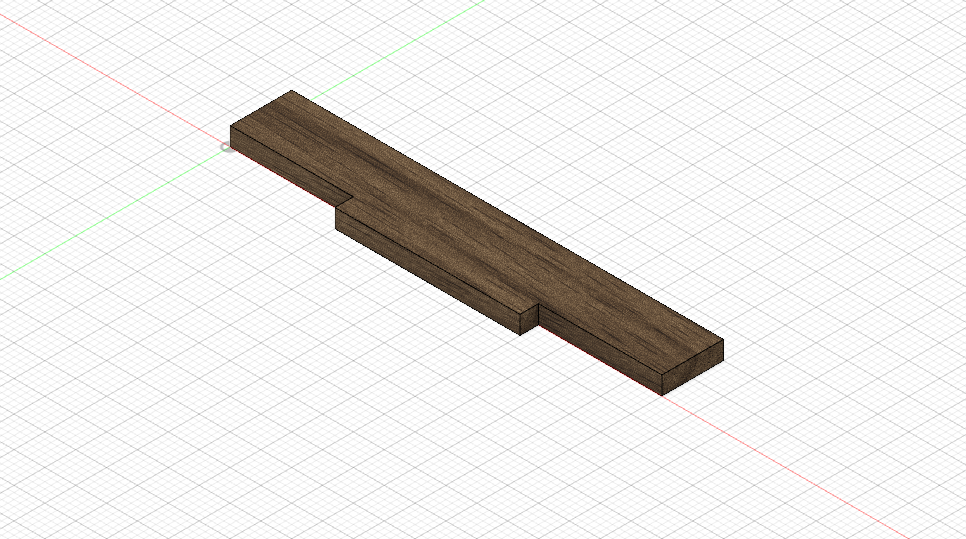

Extraer Y Poner Un Aspecto

Presionamos en crear, le damos a extruir y le damos un espesor de 3mm positivo. Luego seleccionamos modificar, damos click en aspecto y escogemos el que mas nos guste.

Realizamos La Cara Espaldar

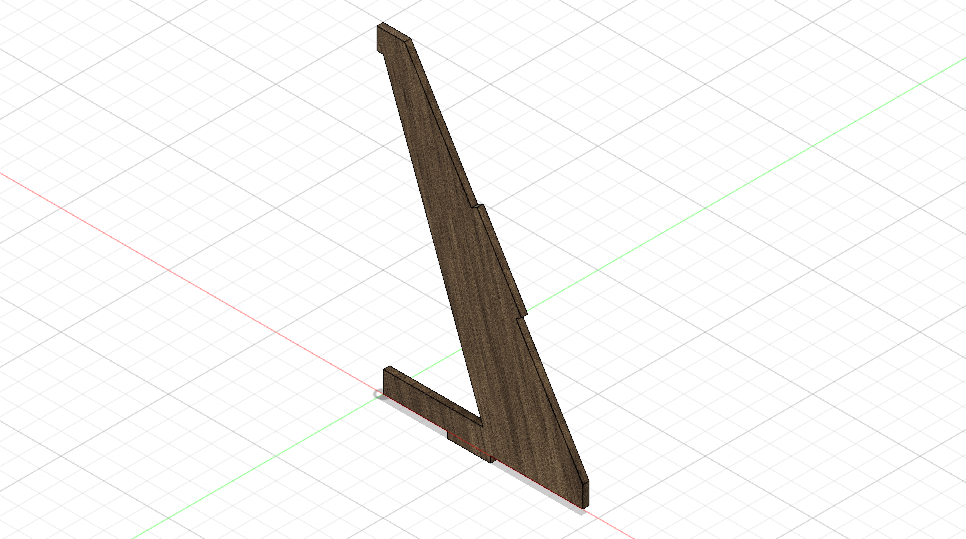

Cara_Espaldar v1.png

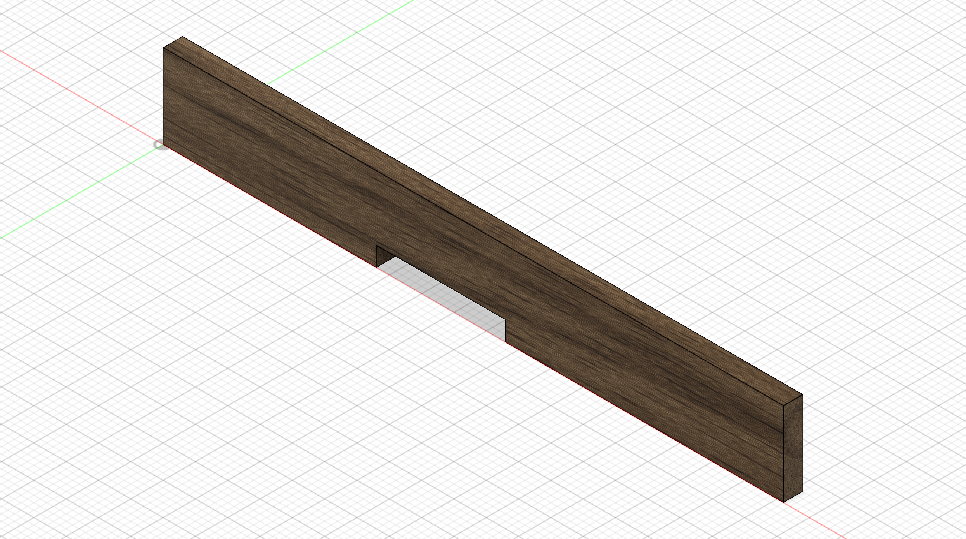

Siguiendo los mismos pasos, escogiendo bien los ejes y teniendo en cuenta las medidas realizamos la cara espaldar.

Realizamos La Cara Diagonal

cara_diagonal v5.png

Siguiendo los mismos pasos, escogiendo bien los ejes y teniendo en cuenta las medidas realizamos la cara diagonal.

Realizamos La Cara Frontal

Cara_Frontal v1.png

Siguiendo los mismos pasos, escogiendo bien los ejes y teniendo en cuenta las medidas realizamos la cara frontal.

Realizamos La Cara Lateral

Cara_lateral1 v1.png

Siguiendo los mismos pasos, escogiendo bien los ejes y teniendo en cuenta las medidas realizamos la cara lateral.

Realizamos Una De Las Caras Laterales

Cara_lateral3 v1.png

Siguiendo los mismos pasos, escogiendo bien los ejes y teniendo en cuenta las medidas realizamos la primera cara lateral.

Realizamos La Segunda Cara Lateral

cara_lateral_2 v2.png

Siguiendo los mismos pasos, escogiendo bien los ejes y teniendo en cuenta las medidas realizamos la segunda cara lateral.

Para Finalizar Con Las Piezas Hacemos Una Cara Base Diagonal

Cara_base_diagonal v1.png

Siguiendo los mismos pasos, escogiendo bien los ejes y teniendo en cuenta las medidas realizamos la cara base diagonal.

Elegimos El Diseño

Insertar lienzo en Cara_Diagonal

Se busca en Google una imagen de nuestra preferencia la guardamos en nuestro equipo, en fusión le damos a la opción de insertar lienzo, seleccionamos nuestra imagen ya guardada, definimos los ejes y acomodamos.

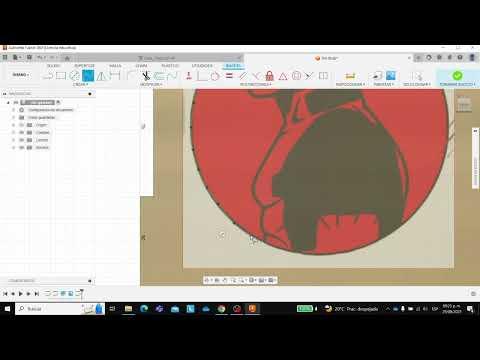

Calcamos Nuestra Imagen

Delinear la imagen con la herramienta Spline

Damos click izquierdo del mouse al diseño y damos crear boceto, y usando la herramienta elipse definimos la imagen para poder extruirla.

Extruimos El Diseño

Extruir diseño de la imagen

Le damos en terminar boceto, seleccionamos crear y le damos a extruir con el mouse llevamos a negativo el numero. Y a la izquierda podemos ocultar el lienzo para ver como queda.

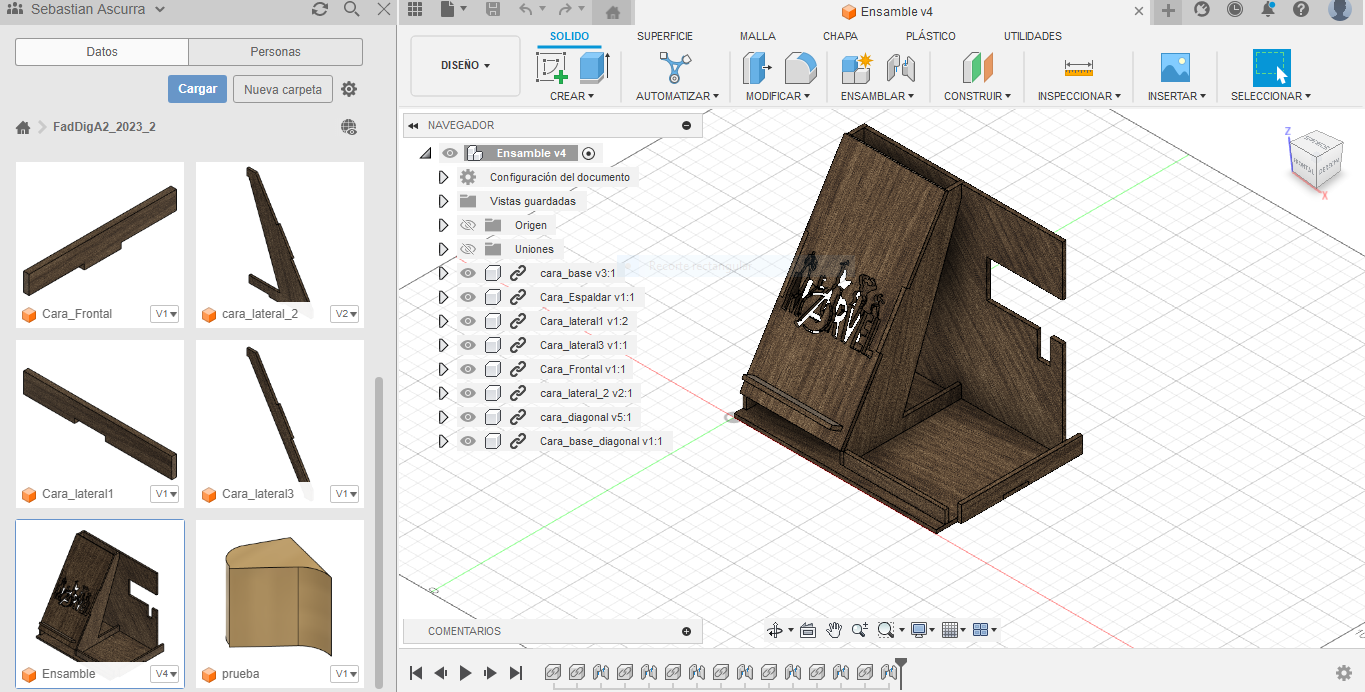

Ensamblamos

Ensamblaje

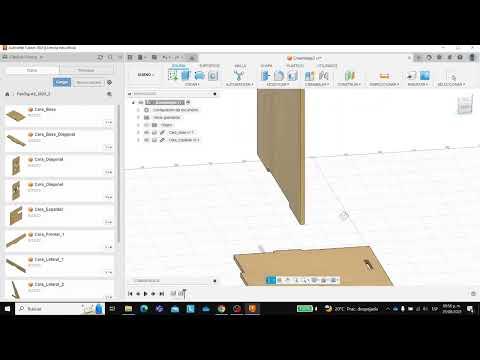

Creamos un nuevo diseño le damos el nombre de ensamble, arrastramos los archivos hacia el nuevo diseño y con la opción de unión ensamblamos.

Ensamblamos Todas Las Partes


Siguiendo le mismo procedimiento ensamblamos todo debiéndonos quedar como la imagen.

Obtenemos El Formato Dxf

Exportamos en formato dxf

Vamos a una de las piezas y damos click en archivo, la opción de exportar, seleccionamos el formato .dxf y guardamos en el ordenador.

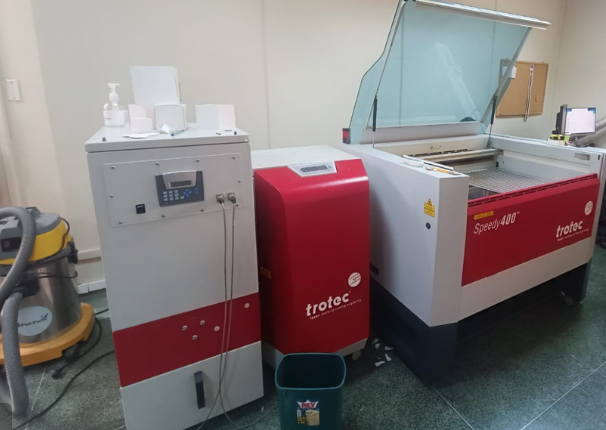

Vamos a La Cortadora Laser


Con todos los archivos dxf, mandamos a cortar.

Disfrutamos

Ensamble v1.png
Ensamble v11.png

Fin!! Arma tu soporte de celulares y disfruta.
