Soporte De Tableta

Hola , en esta oportunidad realizaremos un Soporte de tabletas que nos ayudara a tener mayor comodidad a la hora de utilizar cualquier tableta.

• Autodesk : Fusion360
• Cuenta en Fusión 360
• Cuenta de Inventables Easel
• Un ordenador con los requisitos del sistema de Autodesk Fusión 360
• Una Fresadora CNC

-------------------------------------------------------------

Requisitos del sistema de Autodesk Fusion 360

--------------------------------------------------------------

Memoria : 4 GB de RAM (los gráficos integrados recomiendan 6 GB o más)

Tarjeta gráfica : Compatible con DX 11 o superior GPU dedicada con 1 GB o más de VRAM

Gráficos : Integrados con 6 GB o más de RAM

Espacio : 3 GB de almacenamiento

Este paso es muy importante , el hecho de realizar un boceto nos guiara una vez tratemos de usar el programa Fusion360.

El proceso de realizar un boceto también es importante debido a que podremos darnos una idea de las dimensiones que tendrá nuestro proyecto , esto es importante debido a que podemos tener una limitación de dimensiones por parte de la Fresadora CNC.

Ahora con ayuda de el programa Fusion360 , realizaremos lo que seria un modelado de cada una de las piezas necesarias para tener una previsualización perfecta de como se vería nuestro proyecto.

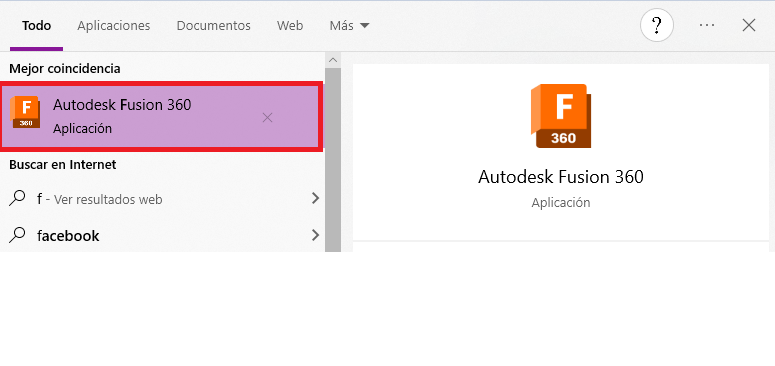

Una vez abierto se le pedirá que inicie sesión con su cuenta.

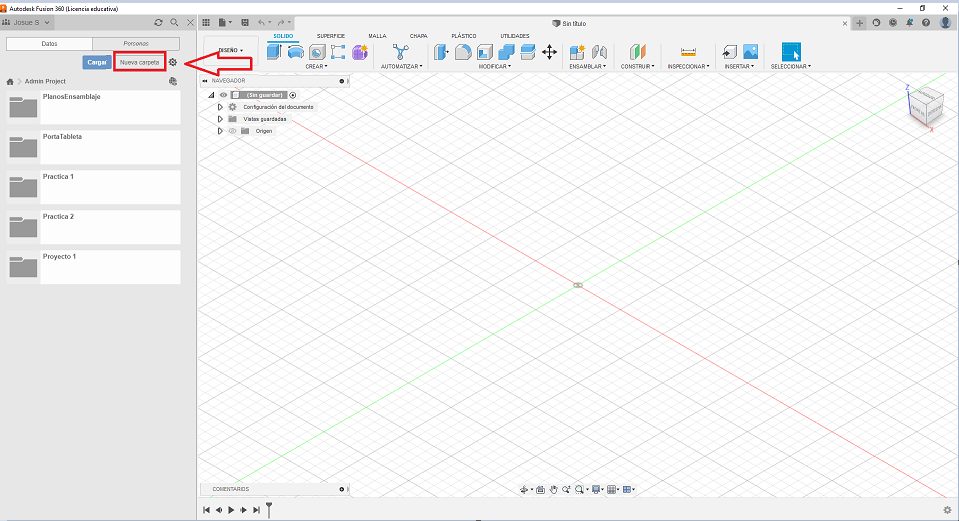

Una vez iniciada la sesión deberá usted crear un nueva carpeta como recomendación para tener un orden mas adecuado con la gran mayoría de los proyectos que realizo o realizara en un futuro.

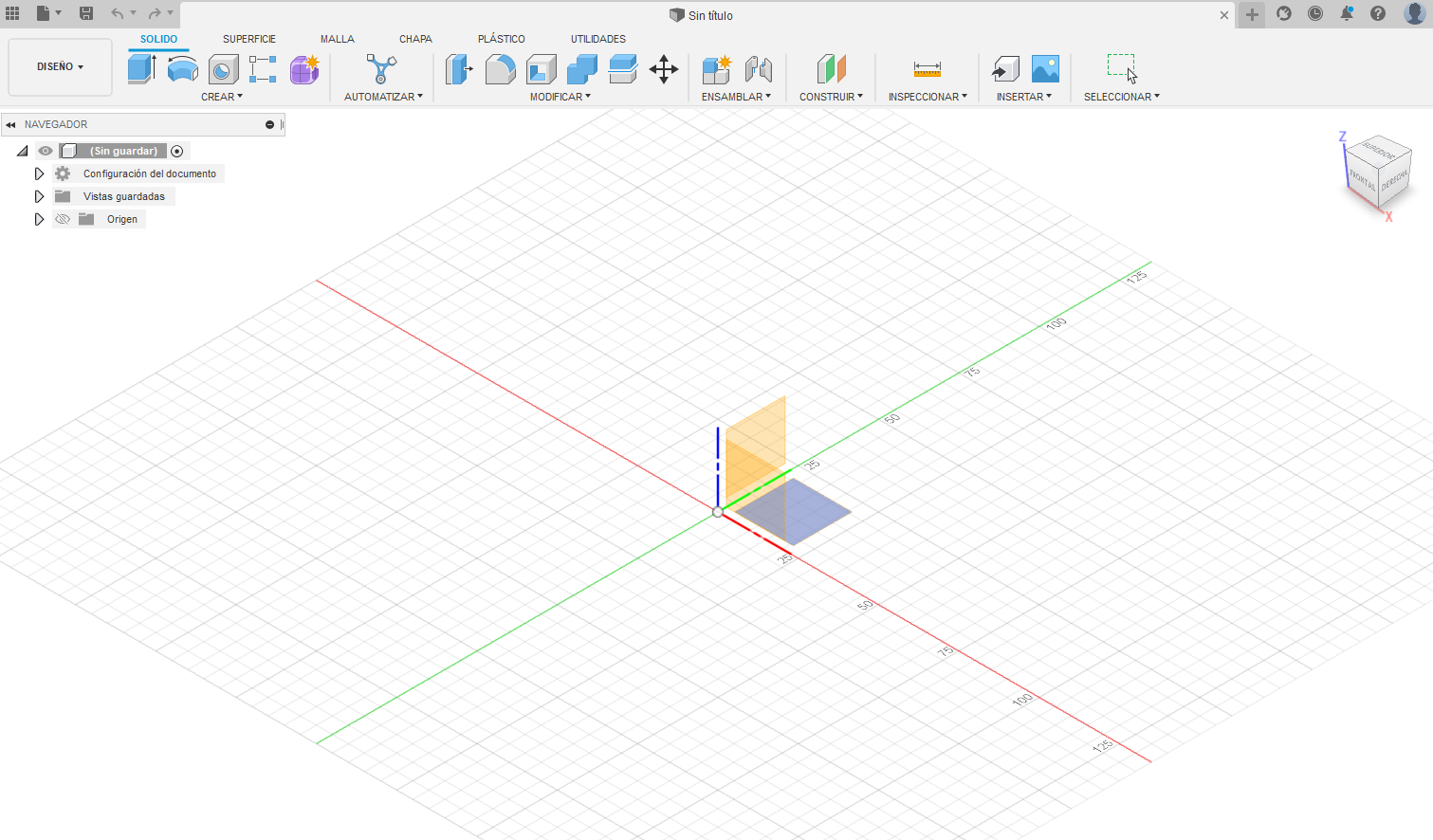

En este paso lo que se hará será crear un nuevo boceto para así poder iniciar con el proceso de modelado dentro del programa Fusion360.

Para ello lo que haremos será darle a la opción "Crear un nuevo boceto" y una vez seleccionado se elegirá el plano en el que trabajaremos.

Hay 3 planos para seleccionar : X - Y - Z , usted deberá seleccionar el plano que se adecue al tipo de orientación en el que se realizara el corte , en este caso nosotros seleccionamos el plano X para que asi cada una de las piezas este tumbada en la superficie.

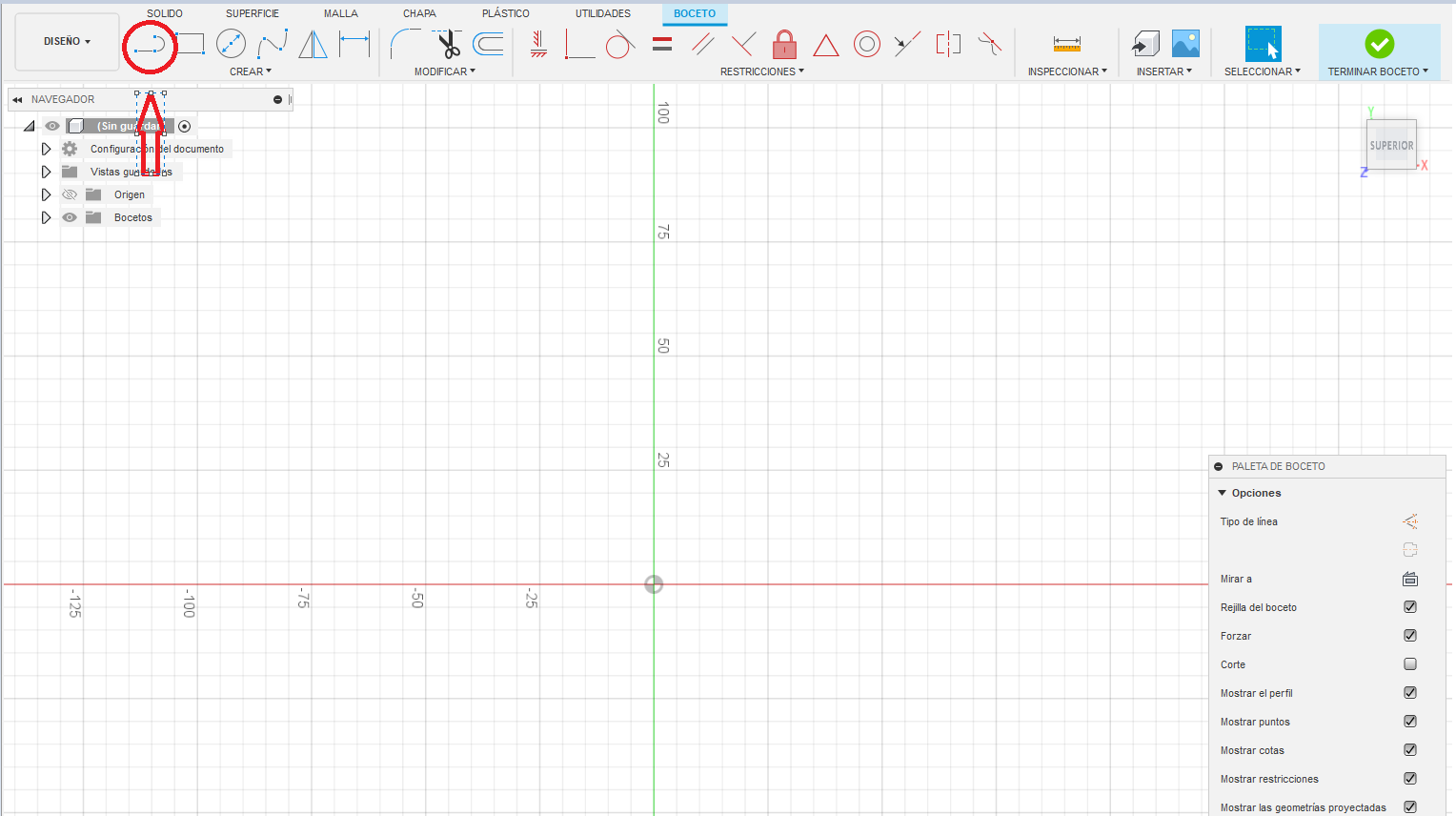

Lo que haremos será seleccionar la herramienta Linea para así realizar nuestra primera pieza.

Una vez seleccionado lo que haremos será seguir el plano que hay en la imagen.

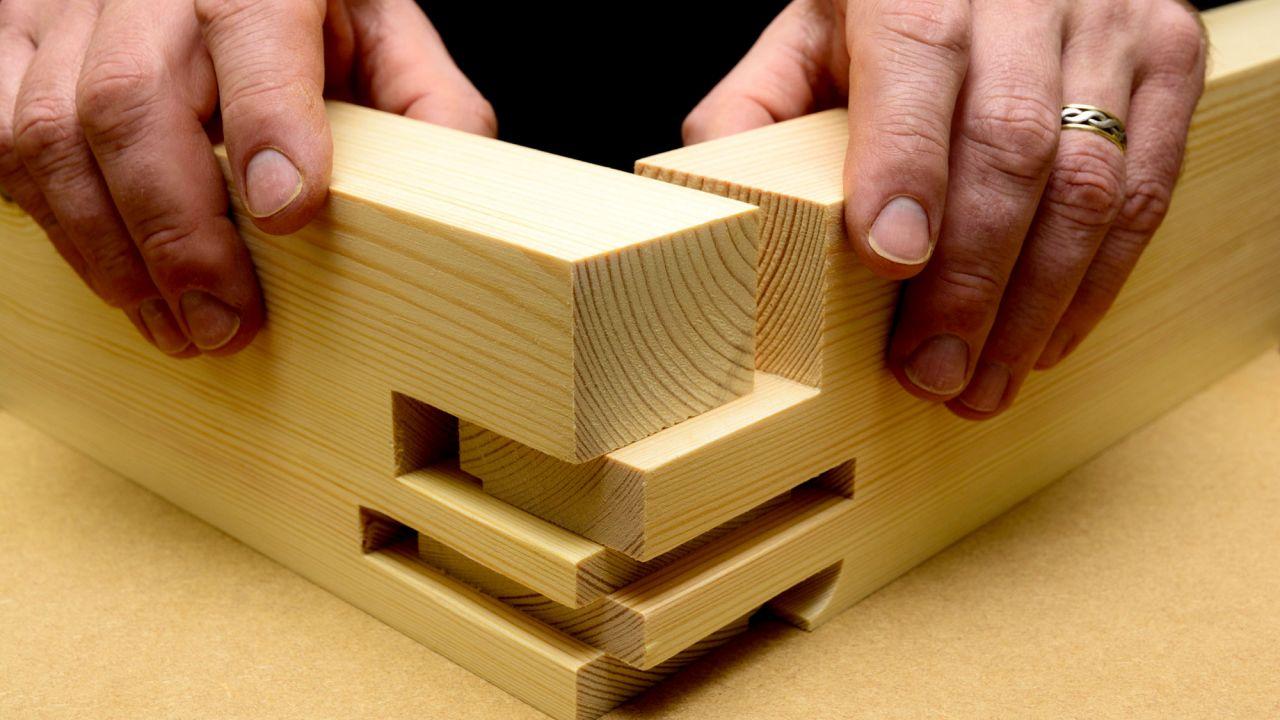

Se recuerda que cualquier diente macho y diente hembra deberá tener una medida de 9:00mm debido a que el material que usaremos tendrá ese grosor.

Usted puede adaptar esas dimensiones de acuerdo al tamaño de su material.

Una vez terminado el boceto usted le deberá dar a la opción finalizar boceto.

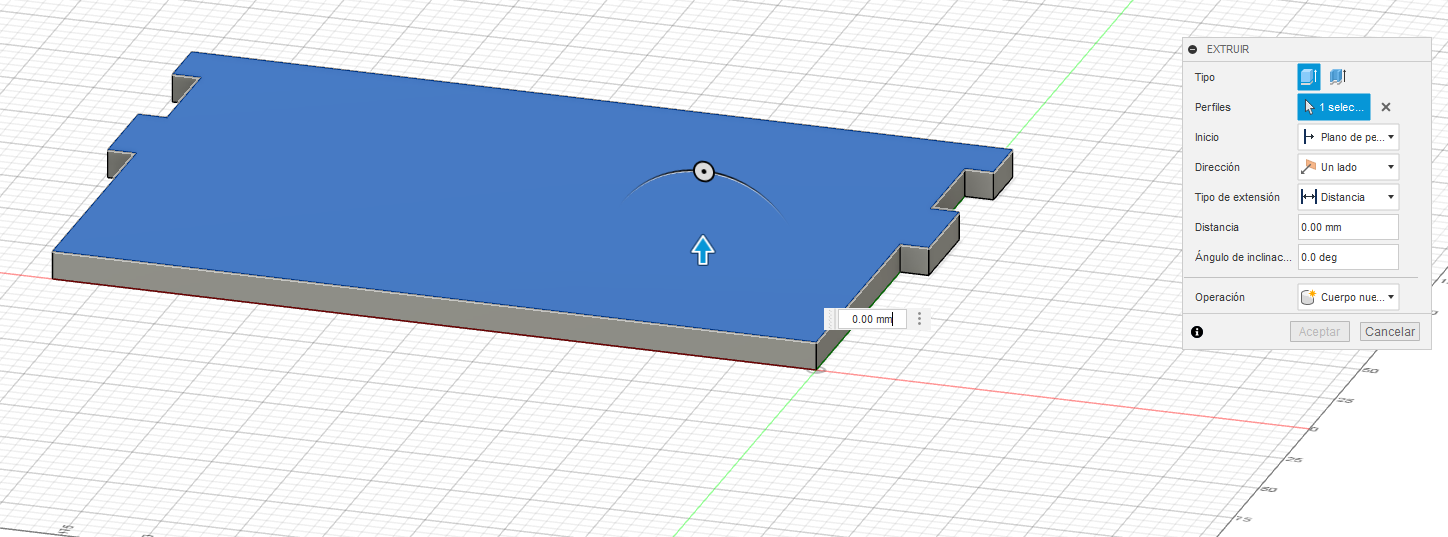

Este paso es un paso muy importante , y es el paso de extruir.

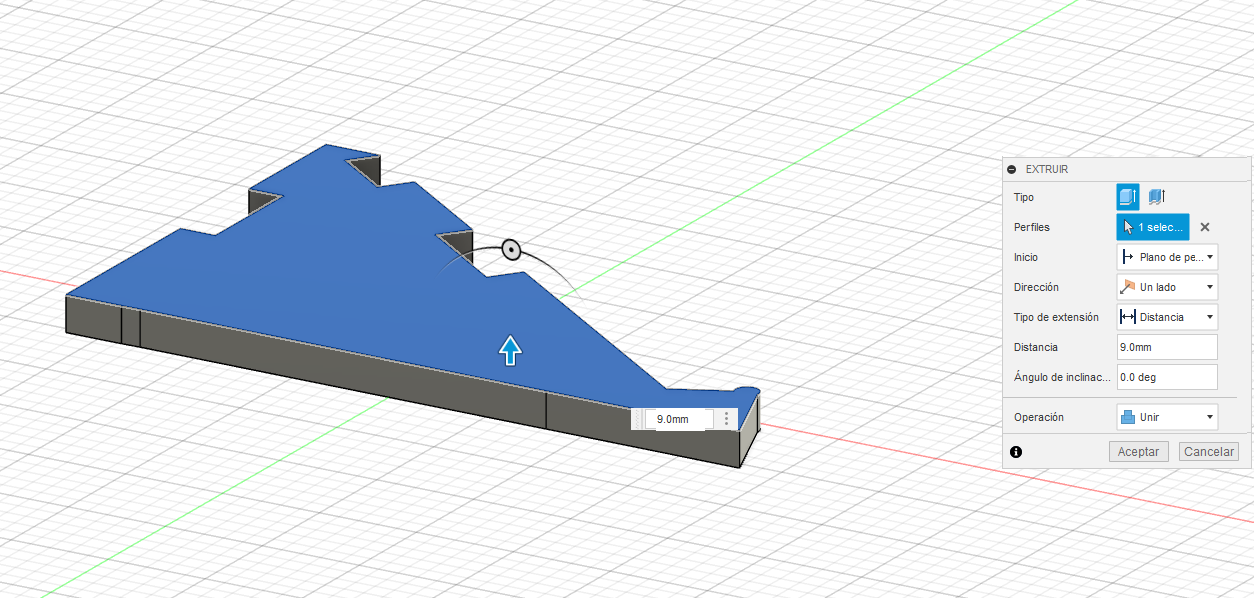

Lo que haremos será seleccionar la opción de extruir para así darle volumen a nuestra pieza ,el volumen de cada pieza será un volumen de 9.00mm que es el volumen de la tabla que usaremos.

Lo que haremos será seleccionar nuevamente la herramienta Linea para así realizar nuestra primera pieza.

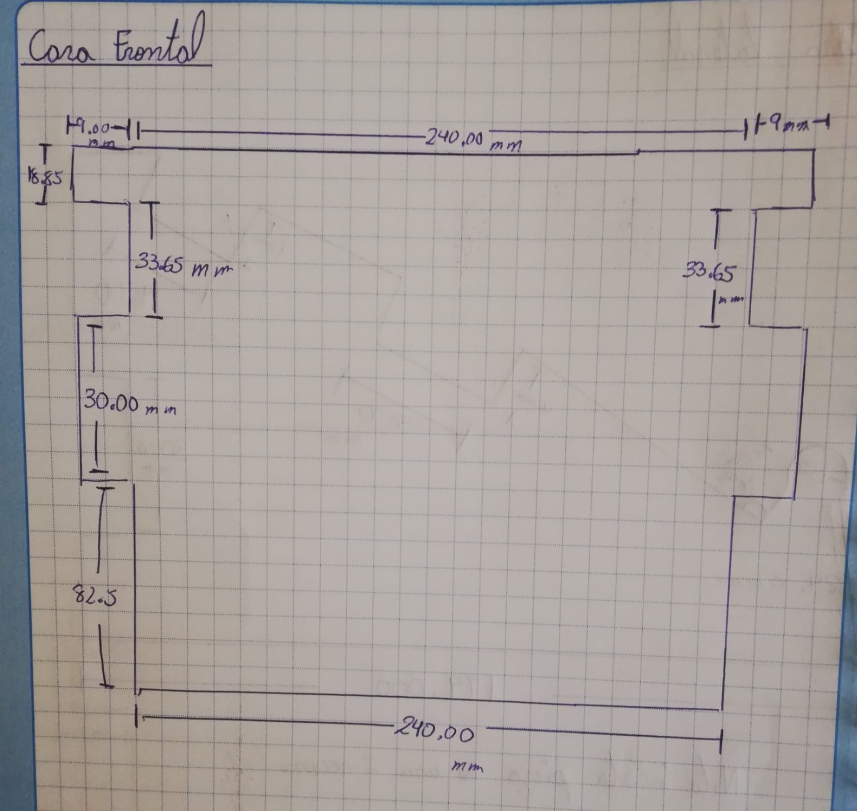

A continuación se le adjuntara igualmente un plano de la pieza para que así pueda seguir el procedimiento deseado.

Esta pieza es una pieza importante debido a que es la pieza que ira de manera frontal y es la pieza en la que nuestra tableta estará sujetada.

Se hace énfasis que cualquier diente macho y diente hembra deberá tener una medida de 9:00mm debido a que el material que usaremos tendrá ese grosor.

Usted puede adaptar esas dimensiones de acuerdo al tamaño de su material.

Una vez terminado el boceto usted le deberá dar a la opción finalizar boceto.

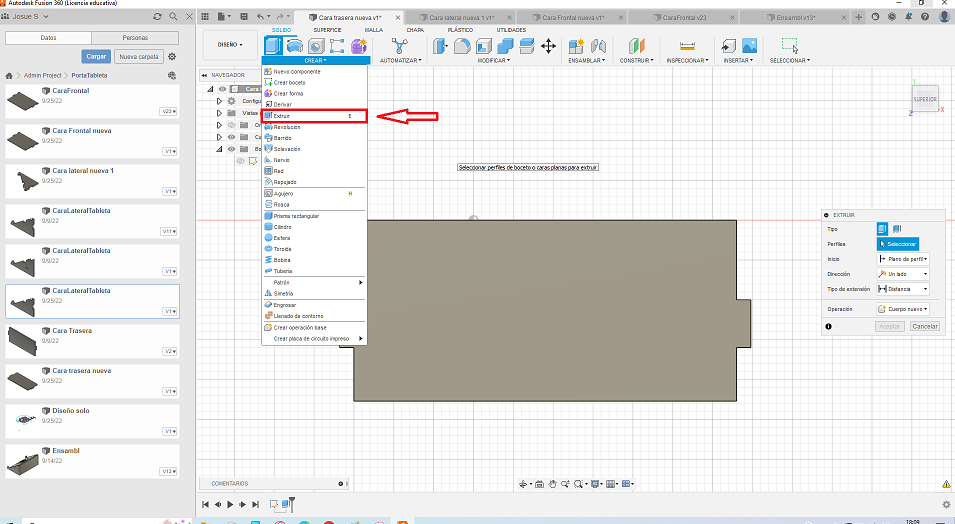

Lo que haremos ahora será extruir la pieza para así añadirle volumen , este es un paso muy importante y se recalca ello debido a que una vez tengamos esta pieza la ensamblaremos y previsualizaremos mas adelante.

Se recuerda que la extrusión debe tener un volumen de 9.00mm.

Lo que se hará ahora será realizar el boceto de la cara lateral del proyecto , esta pieza es muy importante ya que esto sostendrá la tableta y además será el soporte del todo el proyecto.

Lo que se debe hacer es seguir el siguiente boceto para tener la pieza completa.

Lo que haremos será seleccionar la opción de extruir para así darle volumen a nuestra pieza ,el volumen de cada pieza será un volumen de 9.00mm que es el volumen de la tabla que usaremos.

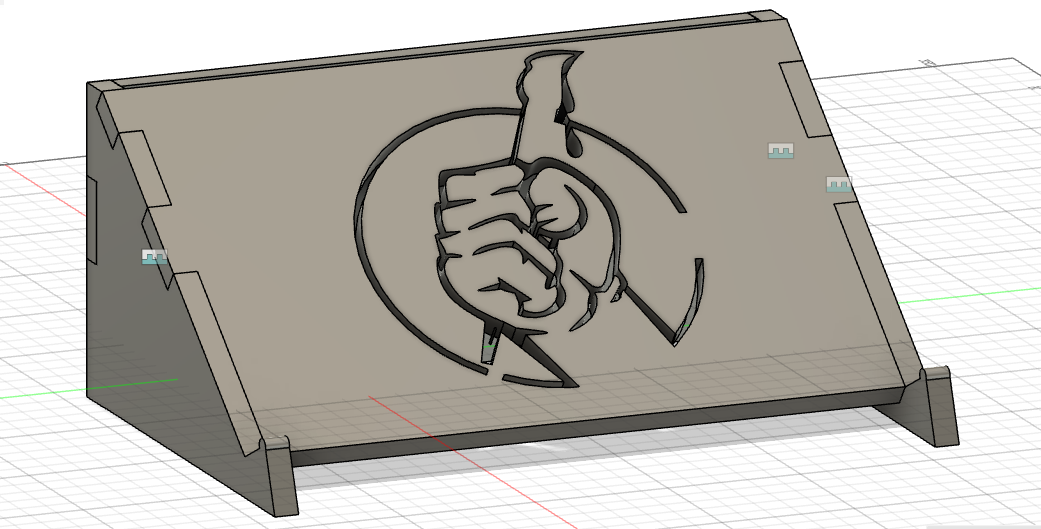

Este proceso es muy importante , una vez tengamos nuestras piezas dibujadas , modeladas y extruidas por fin podremos pasar al proceso de ensamblado para así tener una previsualización clara de como se vera nuestro proyecto.

Se hace énfasis de no saltearse este procedimiento debido a que este nos ayudara a encontrar y corregir errores que se encuentren dentro de las piezas que hicimos.

Para realizar lo que seria nuestro proceso de ensamblado nos veremos obligados a abrir un nuevo proyecto para asi importar gran parte de las piezas necesarias y así no corromper alguna pieza adicional.

Se hace énfasis que cada paso debe ser seguido perfectamente para así no tener errores a la hora de realizar los cortes en la fresadora CNC y en el ensamblado físico de nuestro proyecto.

Una vez creado el nuevo proyecto lo que haremos será importar las piezas dentro de el , se hace énfasis que la elección de lo que seria el plano de trabajo dentro de los modelados fue vital para que importada la pieza esta aparezca perfectamente posicionada dentro del nuevo proyecto.

Se deberá hacer click derecho en la pieza que deseemos insertar dentro de nuestro nuevo proyecto y seleccionar la opción "Insertar en el diseño actual".

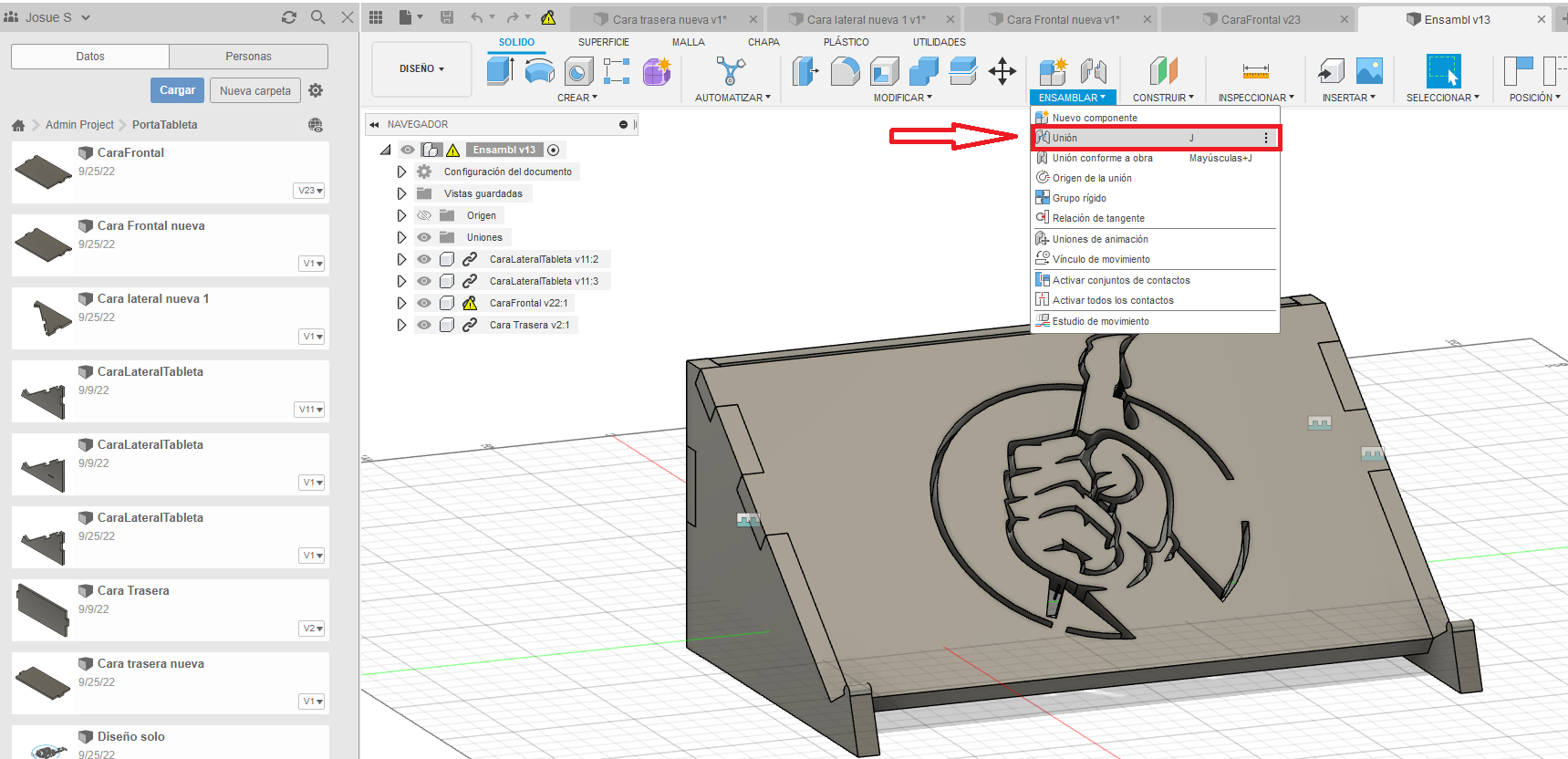

En este paso procederemos a seleccionar la opción "Unión" esta opción nos ayudara con el ensamblado de las piezas para así poder tener una previsualización adecuada de como se vera nuestro proyecto y asi descartar y solucionar errores.

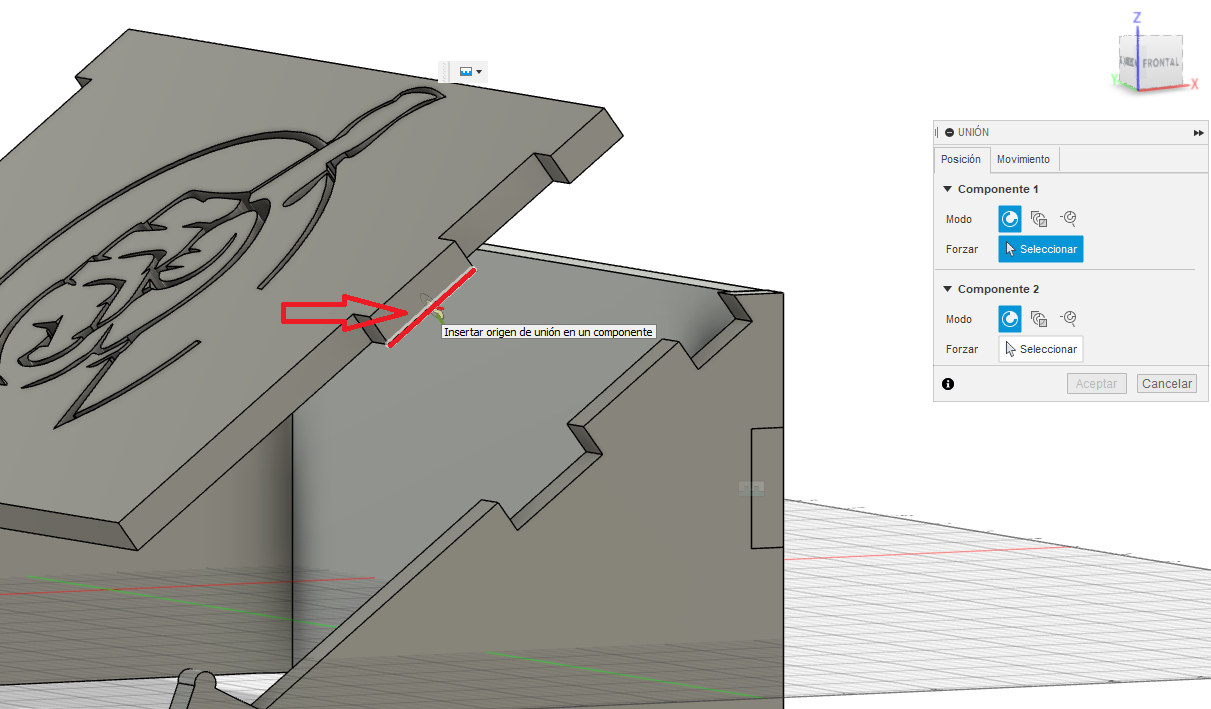

Una vez seleccionada la opción unir lo que haremos será seleccionar la arista que queremos unir y además seleccionar la arista a la que queremos unir.

Este paso es importante debido a que aquí encontraremos los errores dentro de nuestras piezas , un error en las dimensiones de las piezas puede ocasionar que las piezas no encajen una vez tengamos el proyecto físico ya cortado y listo para ensamblar.

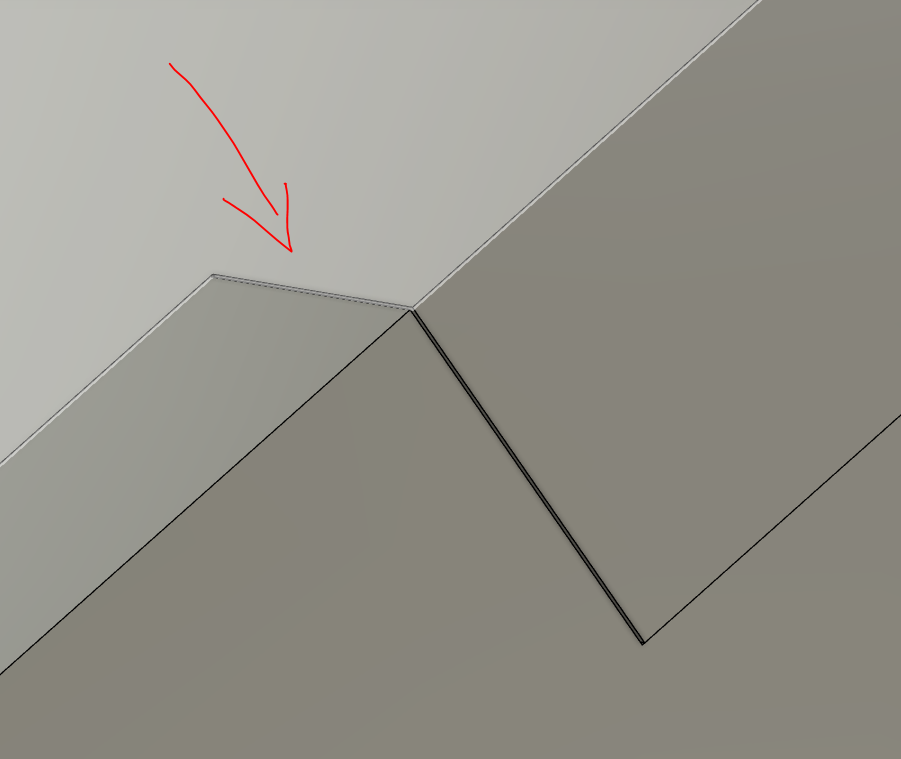

Para encontrar errores lo único que tendrá que hacer es buscar las líneas una vez unidas y asegurarse de que no tengan 2 líneas , esto nos demuestra que las piezas no encajan y las dimensiones son erróneas.

Para solucionar esto tendremos que abrir las piezas una a una y cambiar sus dimensiones para que estas se acomoden perfecto en el ensamblado.

Ahora una vez que nuestro ensamblado este finalizado por fin podremos exportar las piezas en formato DXF y así poder pasarlos al software de corte que tenemos.

En este caso usaremos EASEL de Inventables.

Para exportar las piezas lo que haremos será seleccionar el icono con forma de hoja y seleccionar la opción de "exportar" , este proceso se deberá hacer con todas y cada una de las piezas que usaremos , estas piezas serán importadas en el programa de corte.

Lo que haremos ahora será entrar a Inventables mas precisamente a EASEL , allí es donde realizaremos nuestras configuraciones para realizar los cortes con la Fresadora CNC.

Primero ingresaremos al siguiente enlace : https://www.inventables.com/projects

Luego le daremos click a "Log in to Easel" , una vez dentro ingresaremos nuestras credenciales para por fin ponernos a realizar las configuraciones necesarias.

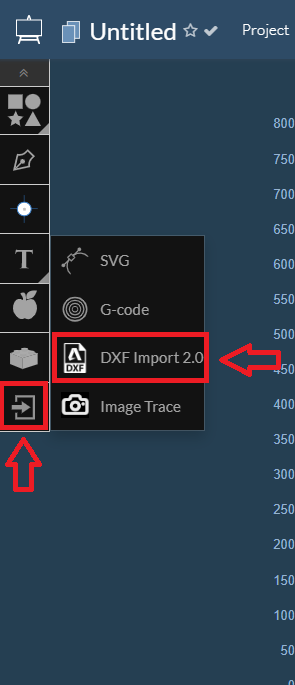

Ahora lo que haremos será importar los archivos DXF relacionados a el soporte de tabletas , lo que haremos será darle click al icono señalado en la imagen y acto seguido presionar el "DXF Import 2.0" esto nos ayudara a importar las piezas que necesitemos para poder realizar los cortes y el proyecto.

Ahora lo que realizaremos será una configuración de los cortes para nuestra Fresadora CNC , se pide que se copien las configuraciones para así evitar confusiones.

Las dimensiones de la tabla son : X:750 Y:800 Z:9mm

Ahora lo que se hará será seleccionar un logo o diseño para nuestro proyecto.

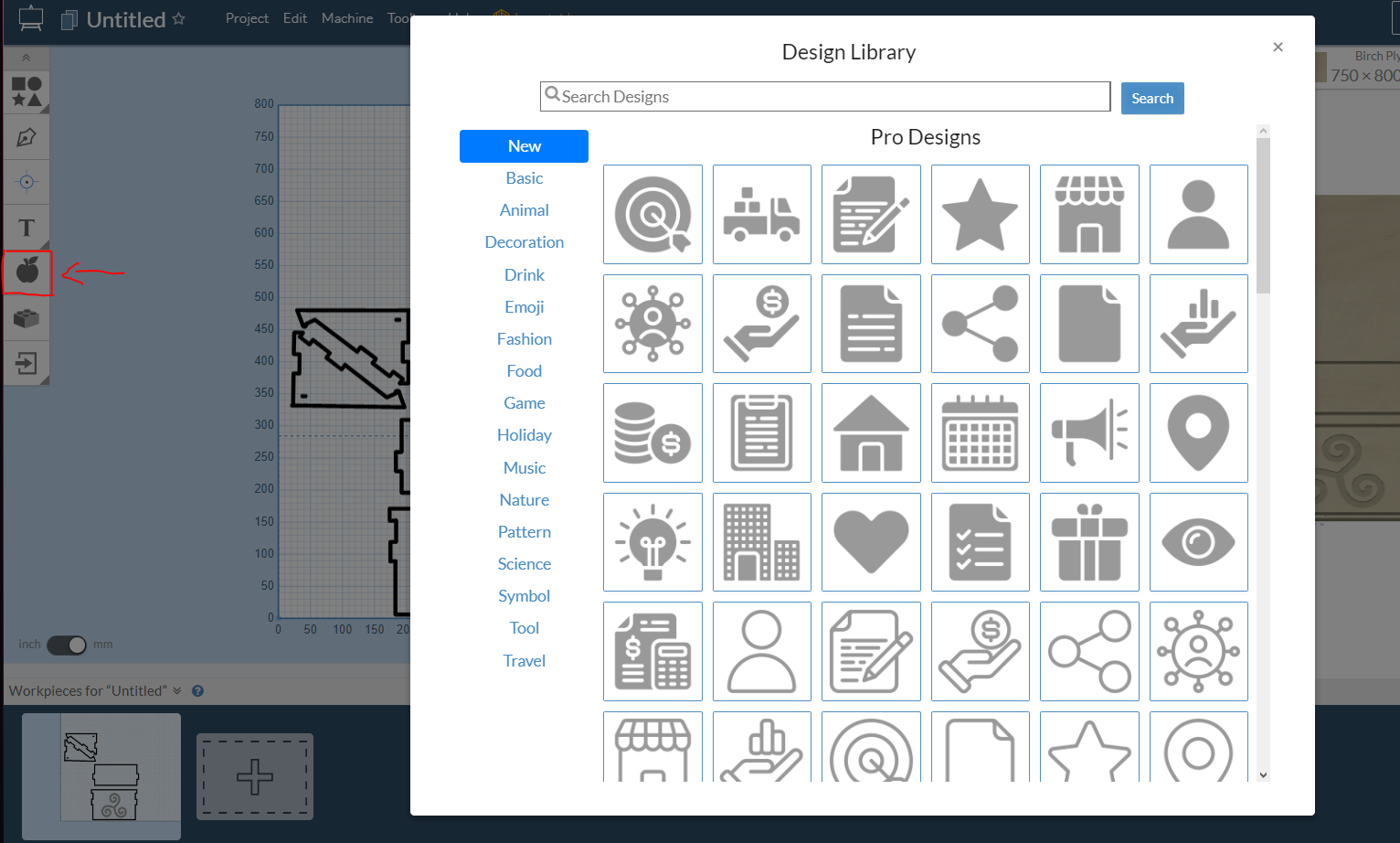

Lo que se hará será hacer click en el icono de la manzana y seleccionar el tipo de diseño deseado.

Se realizara la configuración de corte para el diseño , se hará un corte de 2.5mm de profundidad para realizar el corte.

Se seleccionara la opción "Cut inside shape path" para así tener un corte mas fino para el diseño de la cara frontal.
