Soporte De Smartphone Y Porta Lapiceros

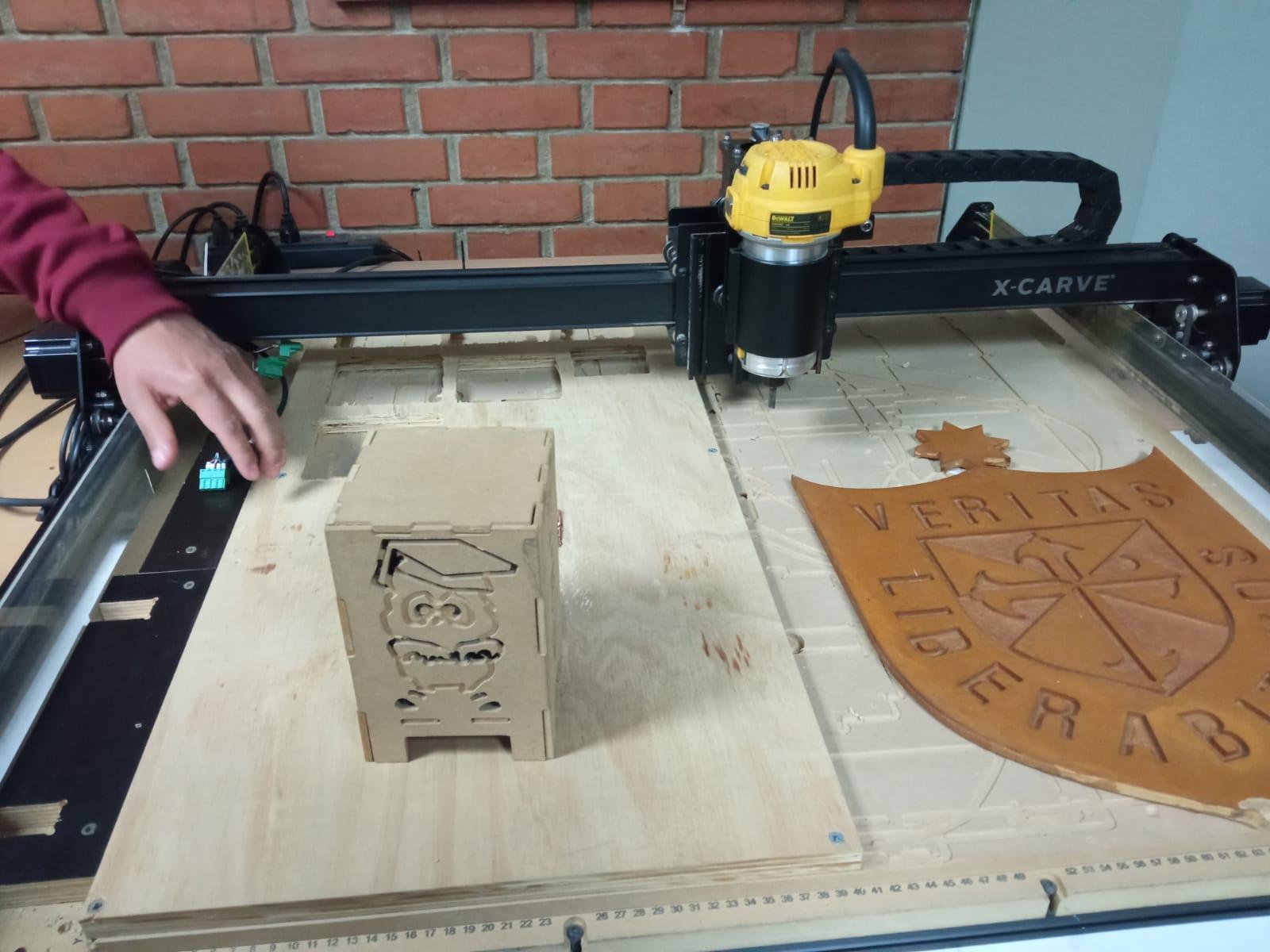

¡Hola, chicos! Hoy crearemos un proyecto haciendo uso de un software para diseñar y fabricar productos de modelado 3D, el popular Fusion 360. Realizaremos un "Soporte de Smartphone y porta lapiceros" creando las piezas y al final haremos uso de una máquina CNC para cortar las piezas del proyecto. Nuestro resultado final es un porta celular y lapiceros en forma física.

• Computadora
• Internet
• Programa Fusion 360
• Uso de la página web Easel. inventables 360
• Materiales: Madera
• Maquina CNC

Cuando queremos realizar un proyecto es necesario crear un boceto, como lo puedes visualizar en la imagen. Los bosquejos, según la Real Academia Española (RAE), es una traza primera y no definitiva de una obra pictórica, y en general de cualquier creación intelectual o artística. Los arquitectos antes de crear diferentes viviendo o edificios primero hacen bosquejos con la funcionalidad de servir como guía a la hora de la ejecución del trabajo. En nuestro caso como queremos crear un objeto primero debemos tener la idea en el bosquejo.

Como sabemos el Fusion 360 es una aplicación de software cuyo objetivo es diseñar o animar objetos de distintos materiales, por la computadora, así mismo la fabricación por la computadora.

El Fusion 360 es fácil de usar, solo necesitas tener conocimientos previos.

Primero empezamos creando la Base 1:

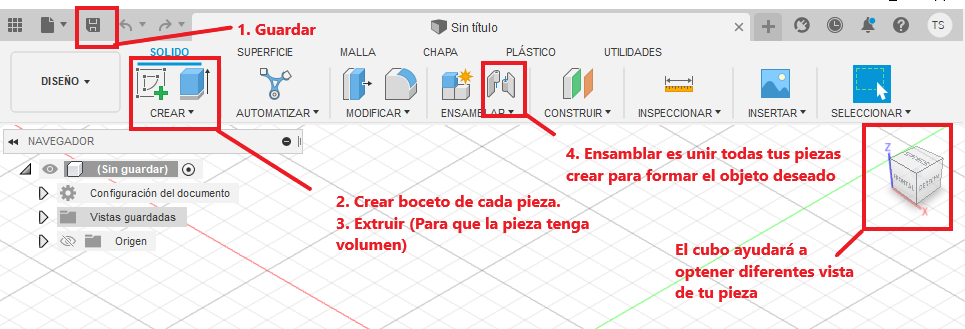

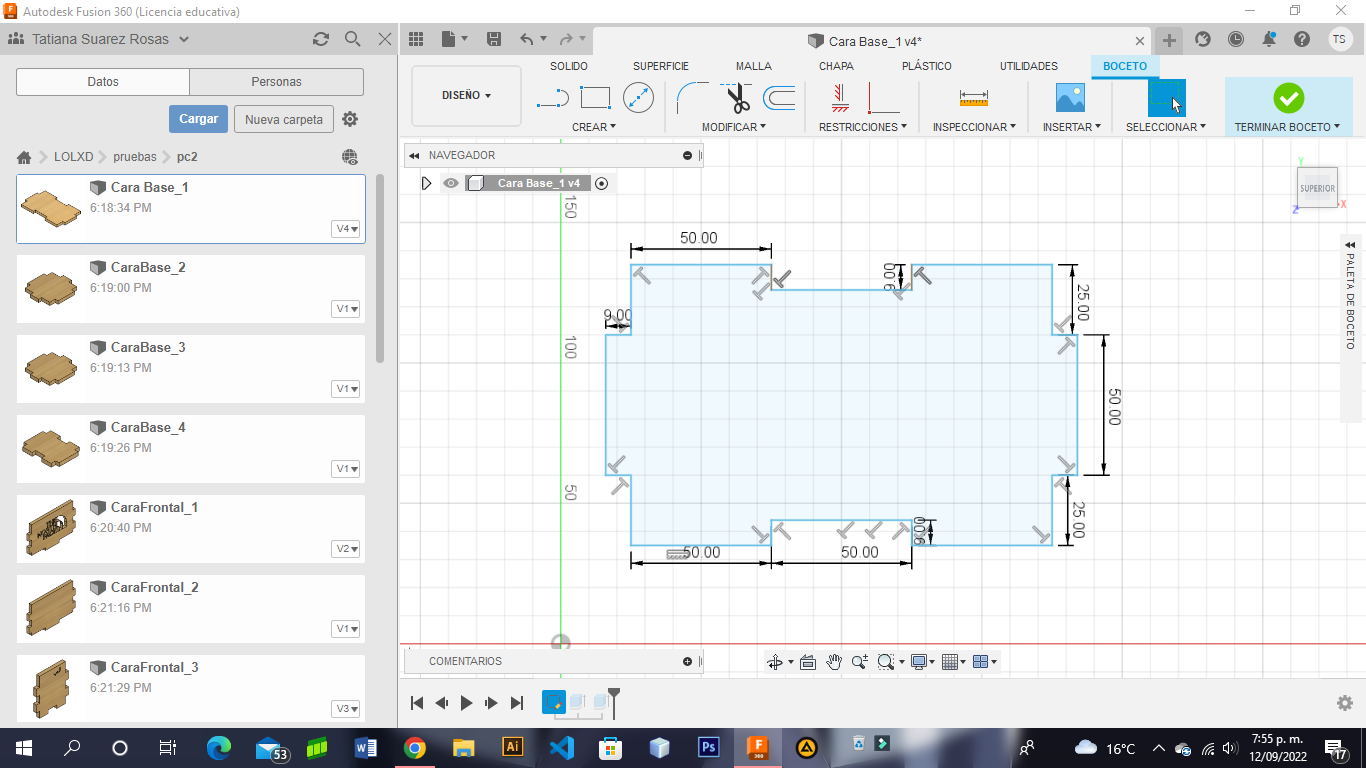

1. Empezamos creando un boceto, Seleccionamos "Crear Boceto" en el menú superior.

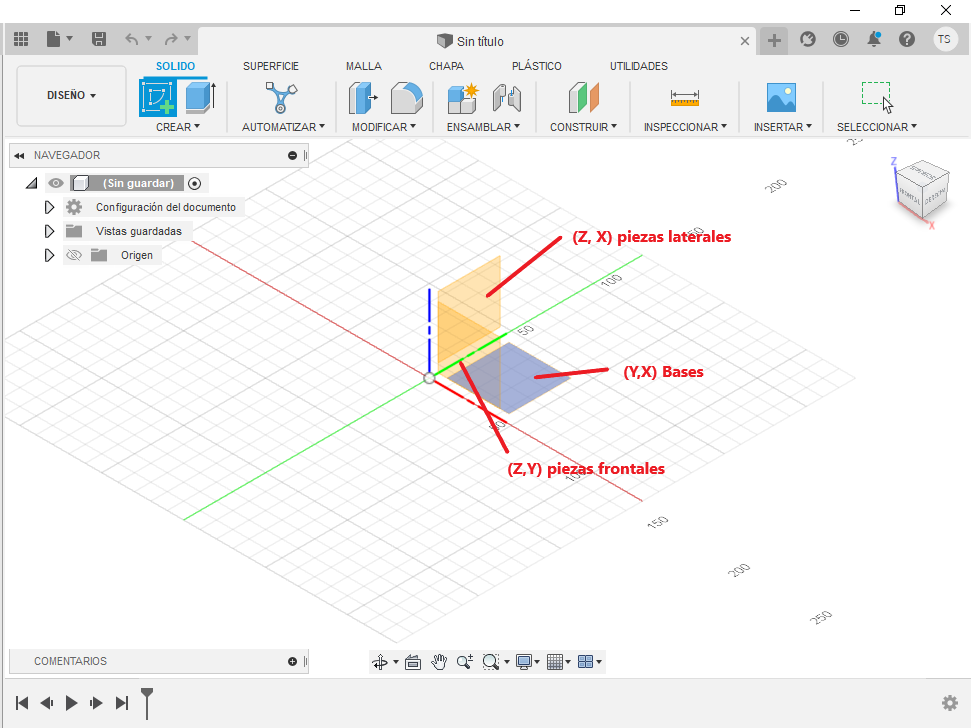

2. Cuando creamos boceto aparecerá el sistema de coordenadas (X,Y,Z), Imagínate la pieza base en tu mente, tal cual la vemos la ubicaremos en el plano del espacio, tenga en cuenta que la base es el soporte de todo nuestro proyecto, por lo que usaremos las coordenadas (X,Y) del plano.

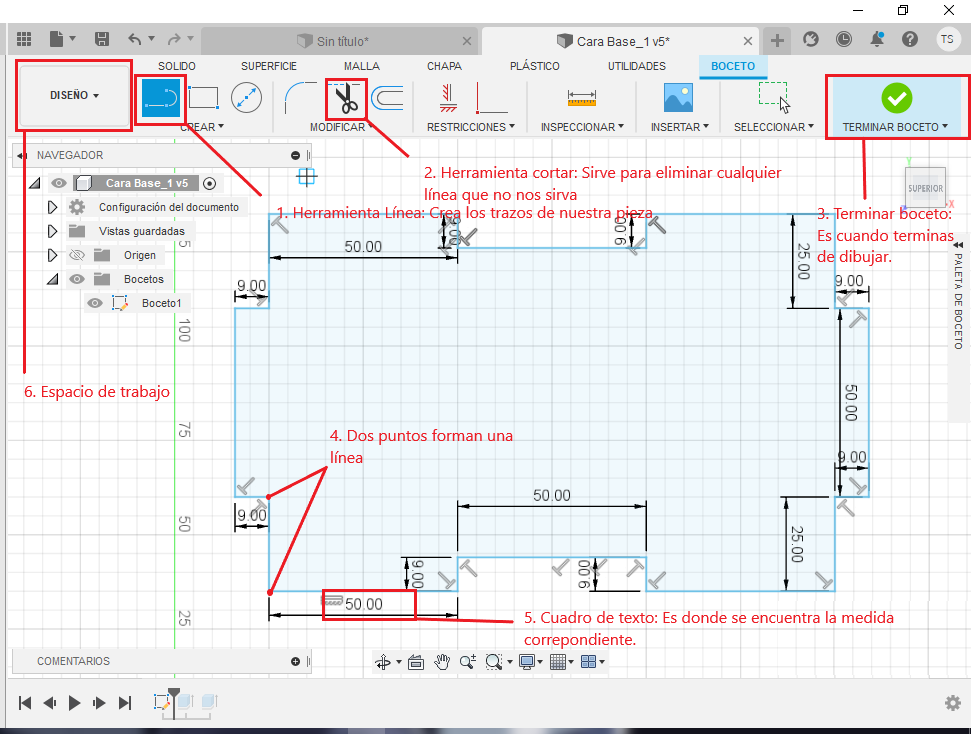

3. Luego utilizaremos la herramienta "Línea" ubicada en la parte superior de nuestro boceto; Arrastramos los puntos y escribimos los valores en el cuadro de texto siguiendo las medidas indicadas (Ver imagen de guía - si las imágenes no se ven bien, se recomienda descargarlas)
4. La herramienta Línea: Herramienta del programa Fusion 360 que sirve para crear el boceto, la línea es creada por dos puntos consecutivos que se puede extender en el plano, dependiendo de la dirección en la que se prolongue.
5. Cuando terminamos de dibujar la base, damos a la opción "Terminar boceto".

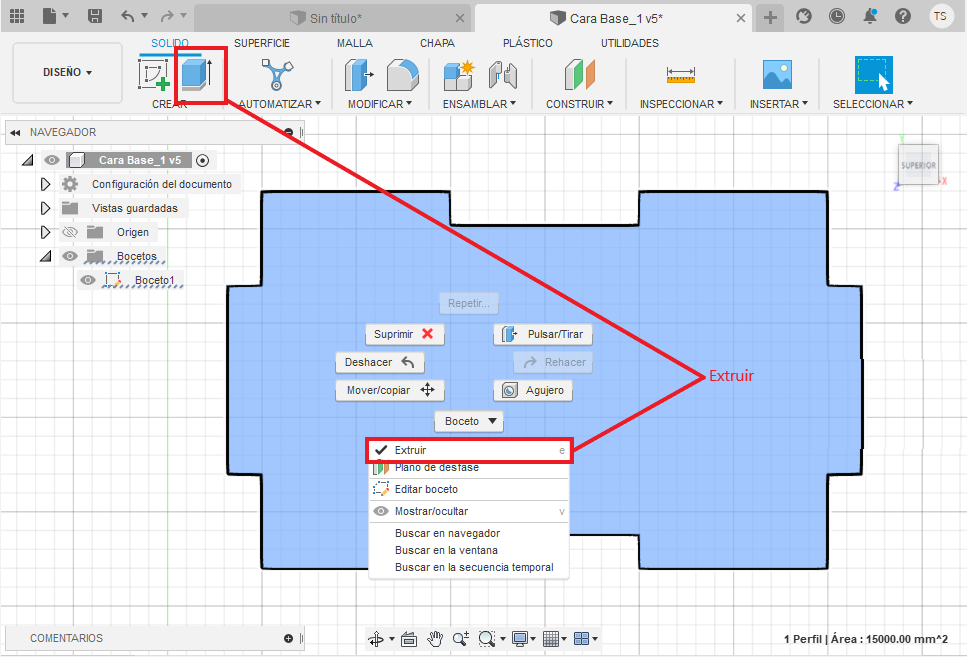

6. Si deseamos unir nuestras piezas al final del proceso, cada pieza necesita un volumen para que encajen al hacer el ensamblaje. El siguiente paso es dar clic derecho y nos aparecerá un cuadro de opciones entre ellos "Extruir" para que pueda convertir la pieza de 2D a 3D. El grosor de nuestra pieza va ser de 9mm.

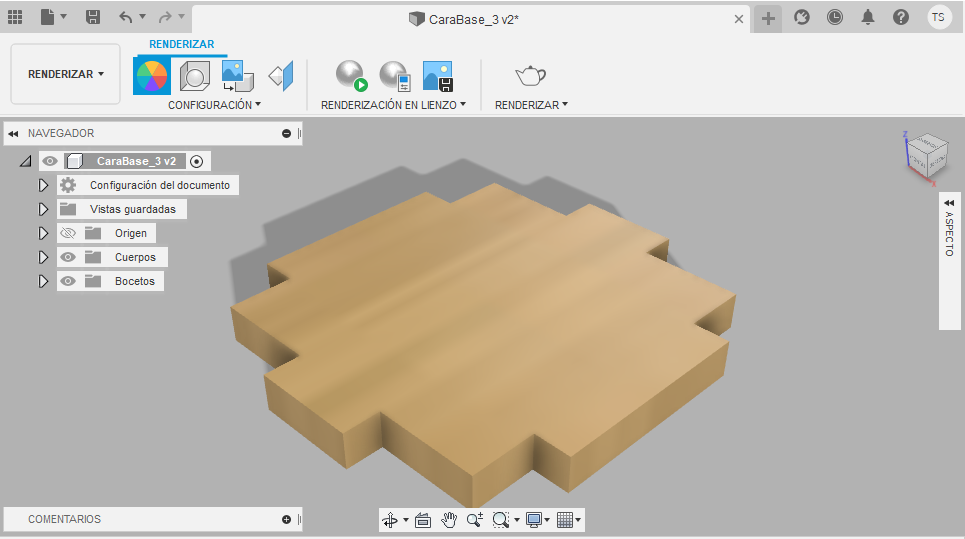

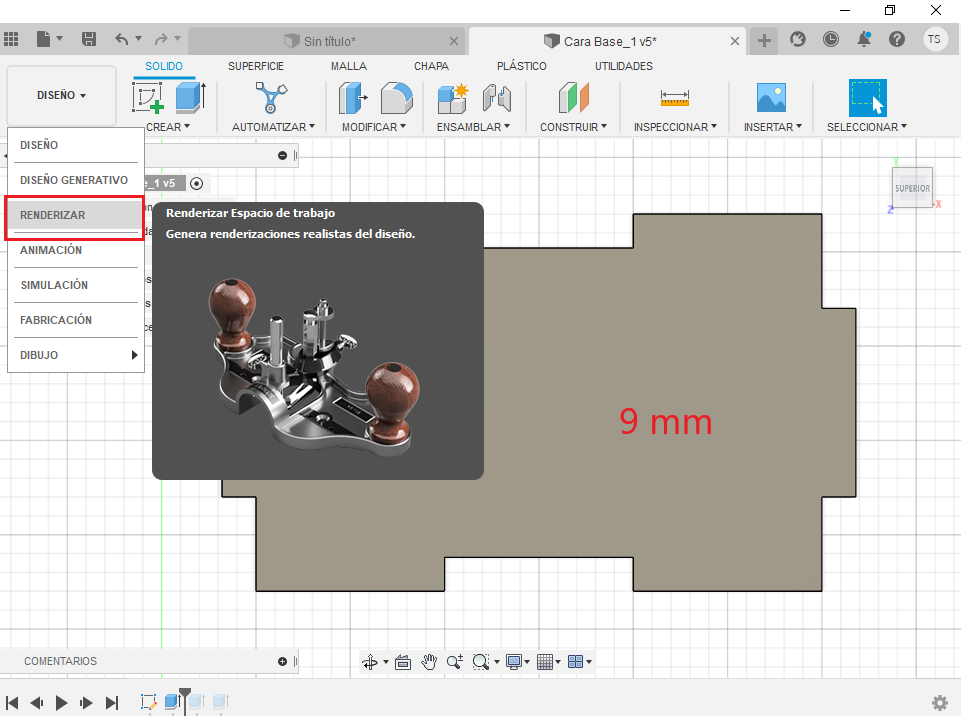

7. Ahora que tenemos la forma 3D, le daremos una textura. Clic en "Modificar", luego en "Aspecto" y seleccionamos el tono o material que se prefiera, el cual se usará en todas las caras.
8. Guardamos el proyecto. ¡Y listo!, es hora de hacer las caras restantes.

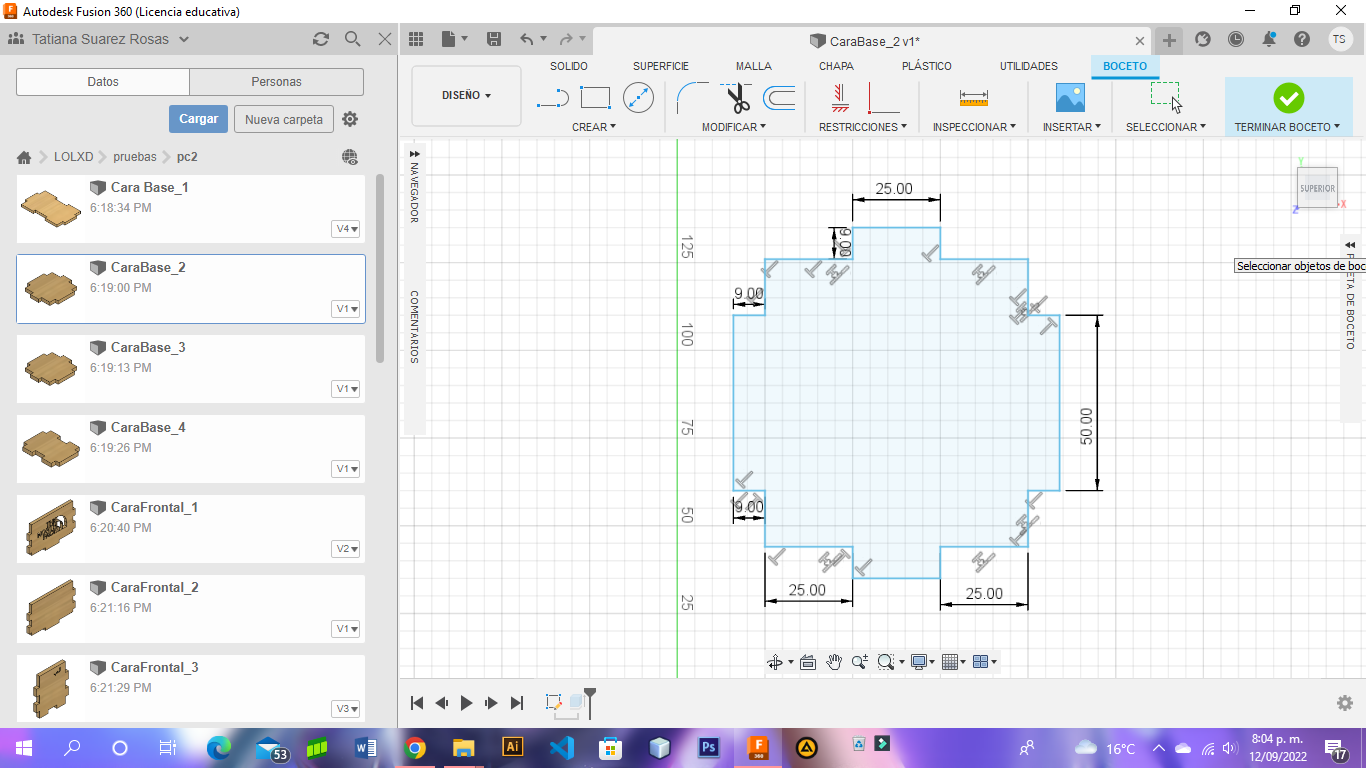

1. Los mismo pasos que aplicamos en la base anterior con estas bases nuevas, crearemos un boceto y asignaremos las coordenadas XY en el plano del espacio.

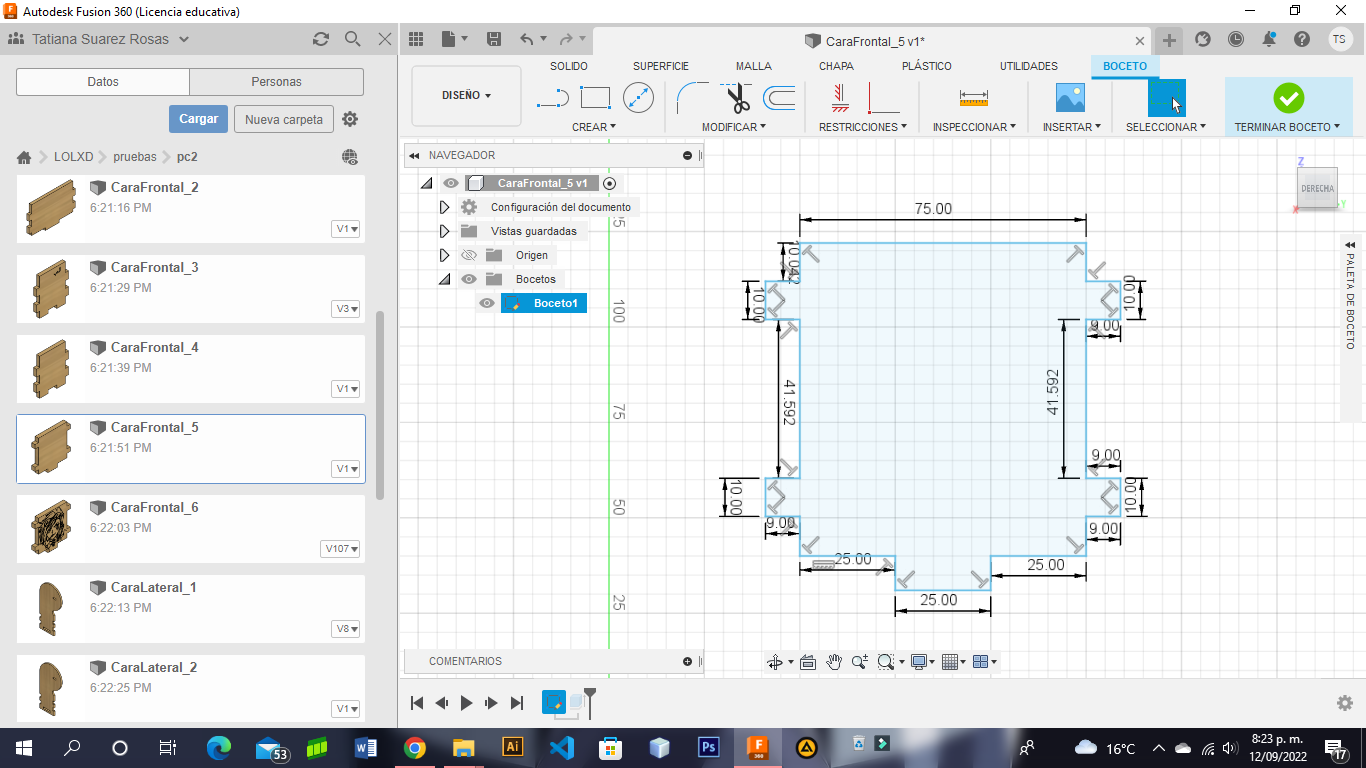

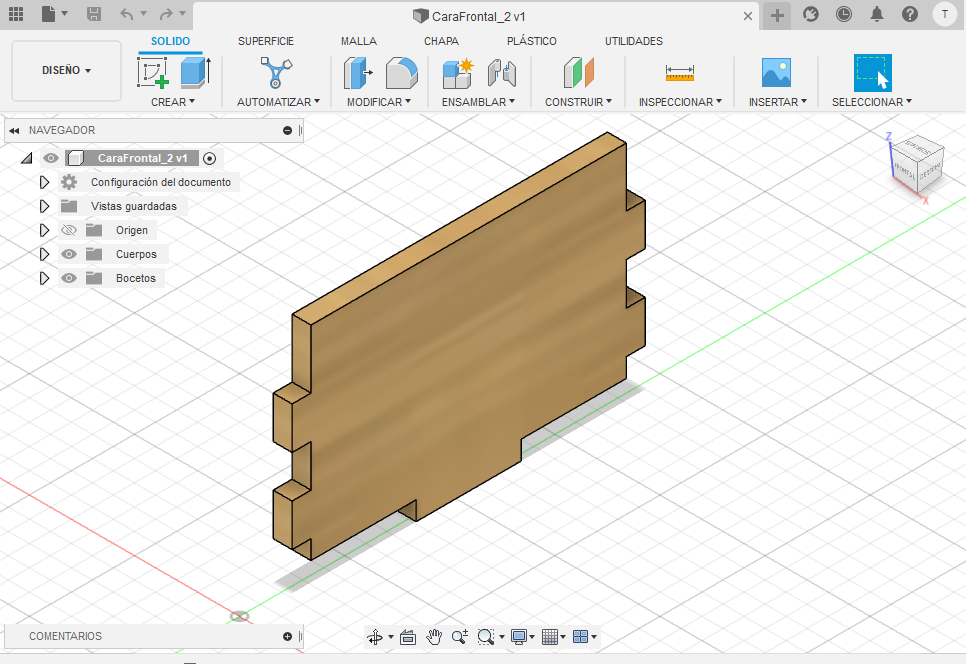

2. Usamos la herramienta "Línea" para seguir las medidas indicadas en la imagen, formaremos el boceto de la cara. (Ver imagen de guía)
3. Luego, extruimos la figura 9 mm.
4. Para terminar, modificamos el aspecto con el mismo tono de la cara anterior.
5. Luego, guardamos el proyecto.

1. Primero crearemos un boceto con los ejes (X,Z).
2. Usamos la herramienta "Línea" para seguir las medidas indicadas en la imagen, formaremos el boceto de la cara. (Ver imagen de guía)
3. Luego, extruimos la figura 9 mm.
4. Para terminar, modificamos el aspecto con el mismo tono de la cara anterior.
5. Luego, guardamos el proyecto.

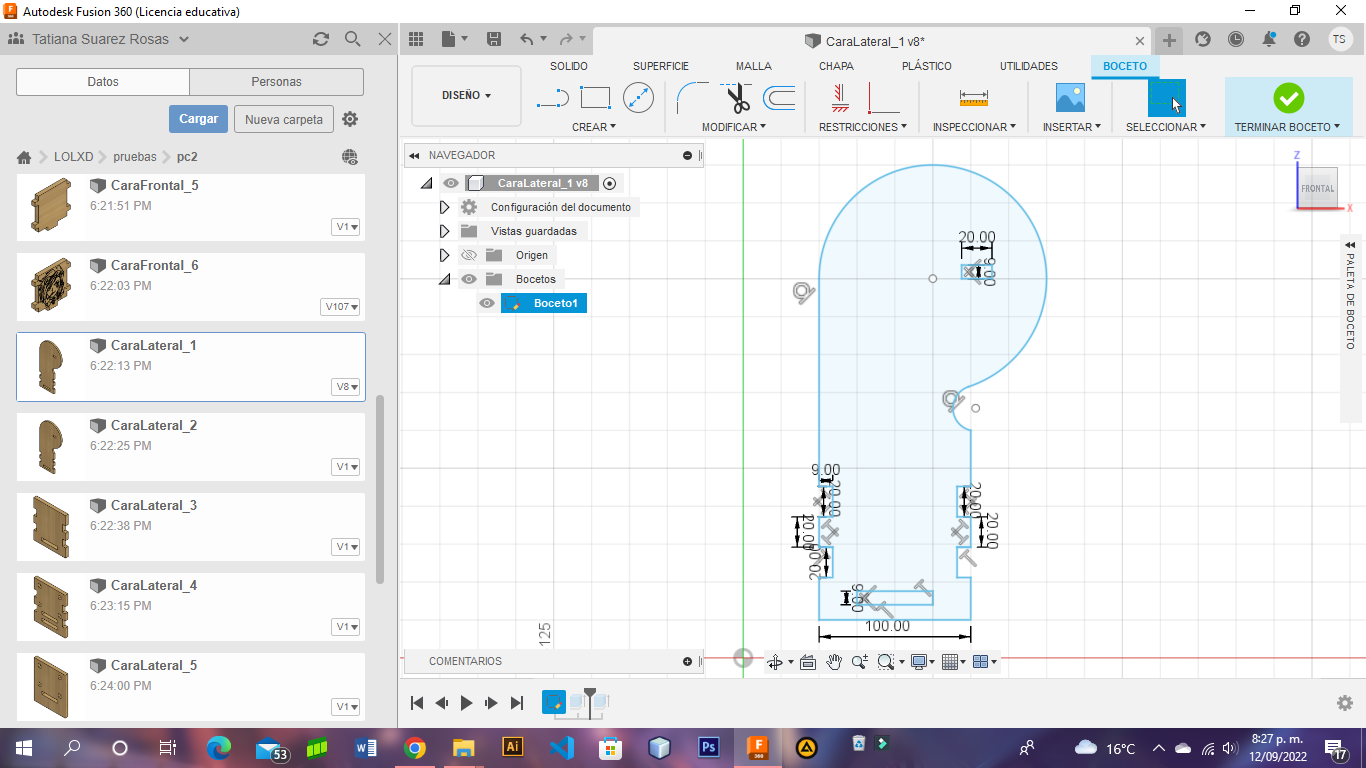

1. Primero crearemos un boceto con los ejes (Y,Z).

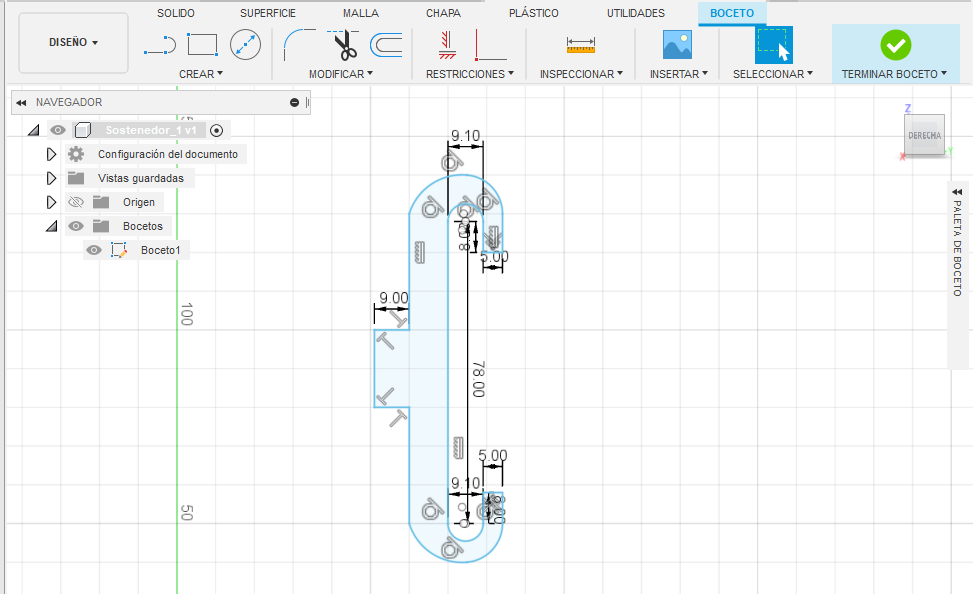

2. Con la herramienta "Línea" creamos una línea de 300mm, esta línea será una línea de referencia para crear la parte circular de la pieza.
3. Luego crearemos otra línea que se ubicará al costado de la línea referencial, esta línea medirá 100mm.
4. Luego crearemos un círculo con la herramienta "Círculo de diámetro central".

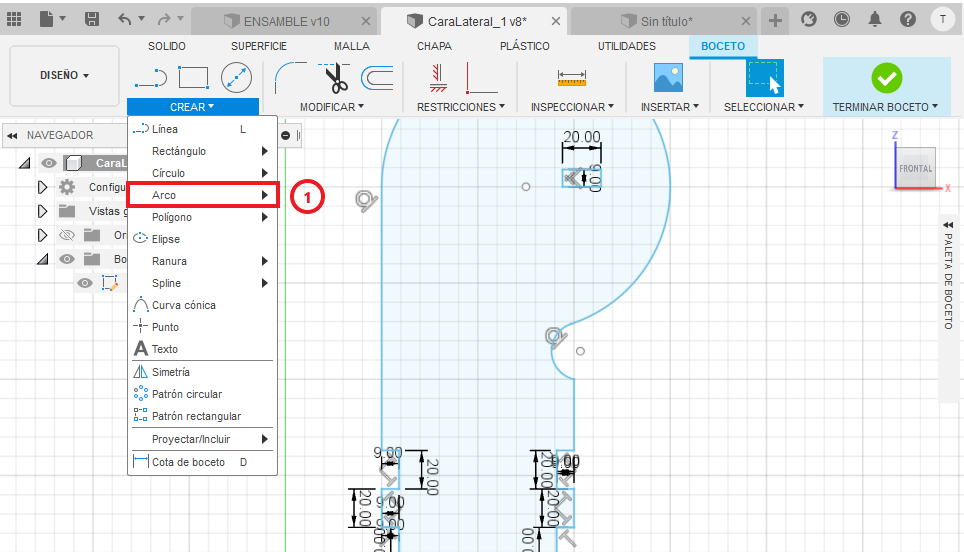

5. A continuación, realizaremos la parte del arco que va después de de la forma circular, usaremos la herramienta "Arco > Arco de 3 puntos".
6. Luego crearemos una línea en dirección hacia abajo, y luego creamos otra línea horizontal que conecte con la línea de medida 100mm anteriormente creada.
7. Después creamos una línea imaginaria de 25mm de ancho y 10mm de largo tanto en el lado derecho y el lado izquierdo, esto servirá para crear la abertura de 50mm de ancho con 9mm de grosor. (Si posees dudas mira las medidas de la pieza que se encuentra en jpg)
8. Al igual crearemos una abertura en el circulo de 20 mm de ancho y 9mm de largo.

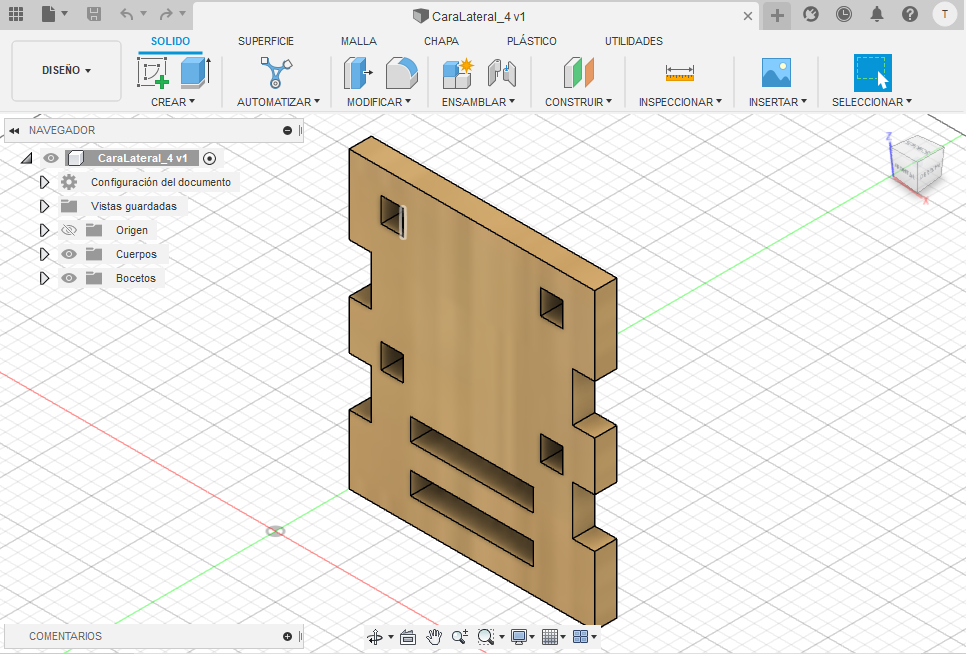

9. El siguiente paso es crear los orificios que se encuentran en la parte inferior de nuestra pieza, esto servirá para conectar con las demás piezas, como se muestra en la imagen.
10. Si tienes alguna duda puedes aclarar tus dudas viendo el video.

1. Primero crearemos un boceto con los ejes (Y,Z).
2. Usamos la herramienta "Línea" para seguir las medidas indicadas en la imagen, formaremos el boceto de la cara. (Ver imagen de guía)
3. Luego, extruimos la figura 9 mm.
4. Para terminar, modificamos el aspecto con el mismo tono de la cara anterior.
5. Luego, guardamos el proyecto.

La pieza de unión como su propio nombre lo dice, es para unir las piezas laterales para formar el conjunto de piezas en un objeto.

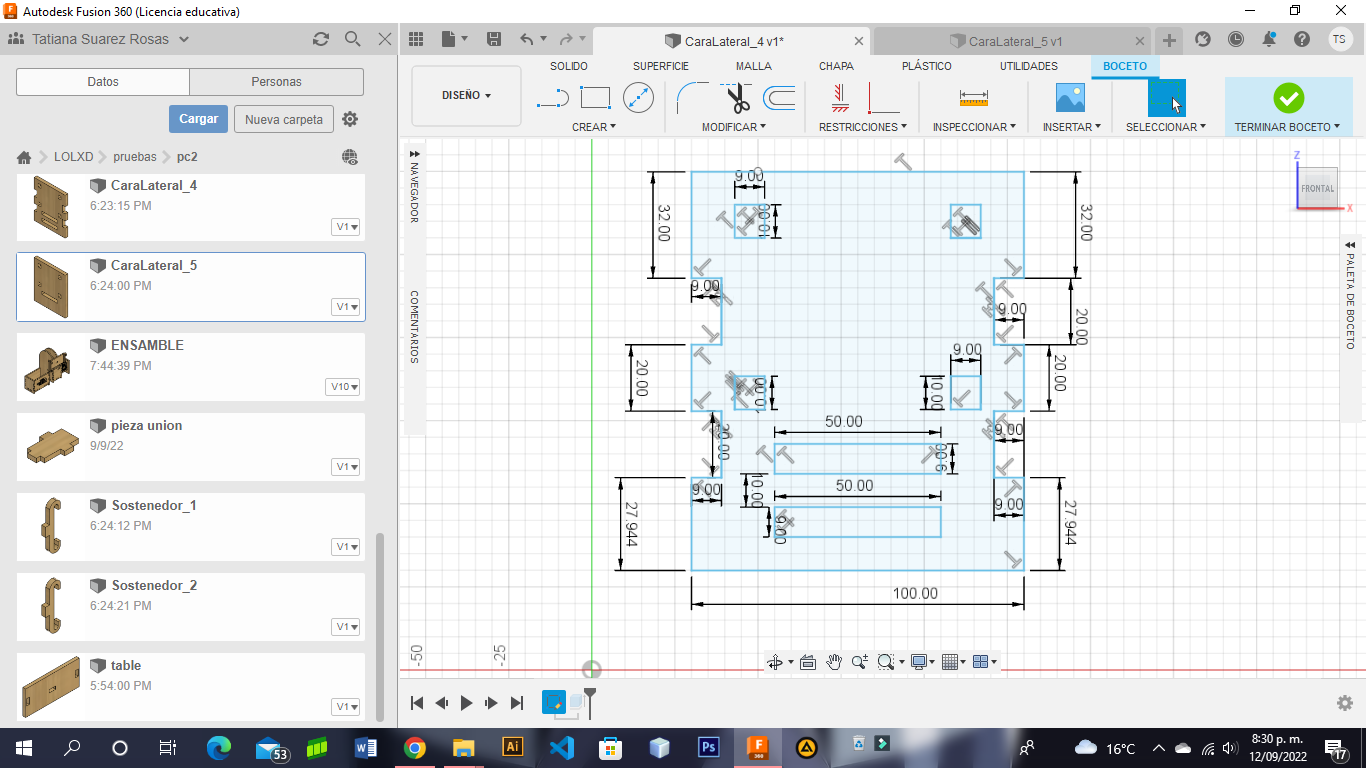

1. Primero crearemos un boceto con los ejes (X,Y).
2. Usamos la herramienta "Línea" para seguir las medidas indicadas en la imagen, formaremos el boceto de la cara. (Ver imagen de guía)
3. Luego, extruimos la figura 9 mm.
4. Para terminar, modificamos el aspecto con el mismo tono de la cara anterior.
5. Luego, guardamos el proyecto.
6. Recordemos que esta pieza debe ser una base.

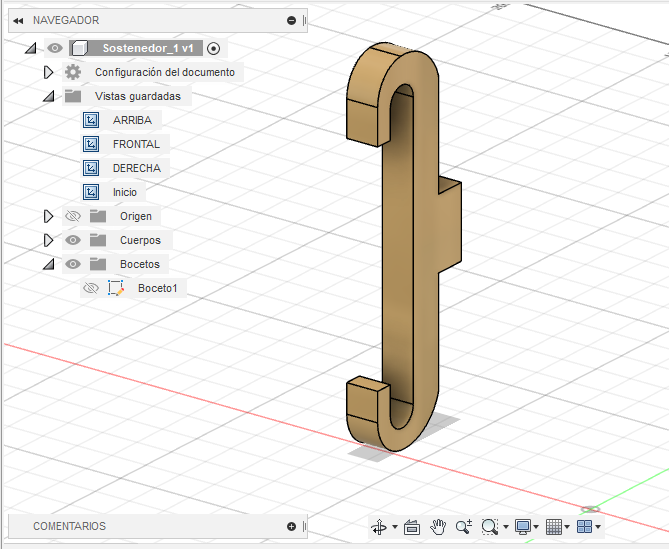

La pieza con el nombre sostenedor como su propio nombre lo dice, su funcionalidad es sostener el celular. Se encuentra en una de las piezas frontales. Al momento de ensamblar notará la diferencia.

1. Primero crearemos un boceto con los ejes (Z,Y).

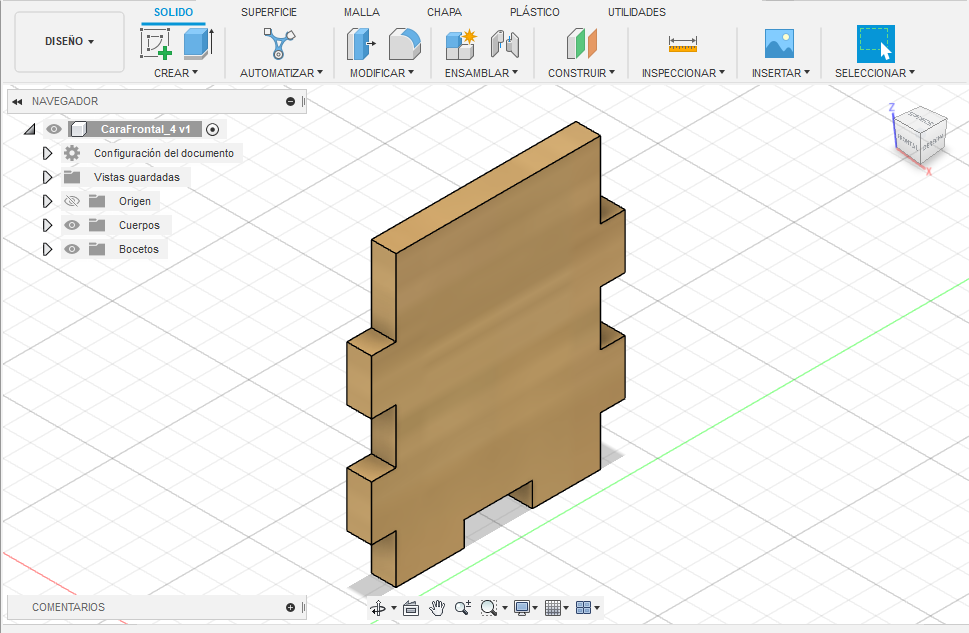

2. Usamos la herramienta "Línea" para seguir las medidas indicadas en la imagen, formaremos el boceto de la cara. (Ver imagen de guía)
3. Luego, extruimos la figura 9 mm.
4. Para terminar, modificamos el aspecto con el mismo tono de la cara anterior.
5. Luego, guardamos el proyecto.
6. Recordemos que esta pieza debe ser una base.

Recordemos que se debe construir dos sostenedores.

1. Primero guardaremos el proyecto como "Ensamble".
2. Ahora damos clic izquierdo sobre cualquier cara, y sin soltar el botón lo arrastramos hasta el plano.
3. Podemos mover la figura a cualquier parte del plano, para tener una mejor visión de lo que se realizará.

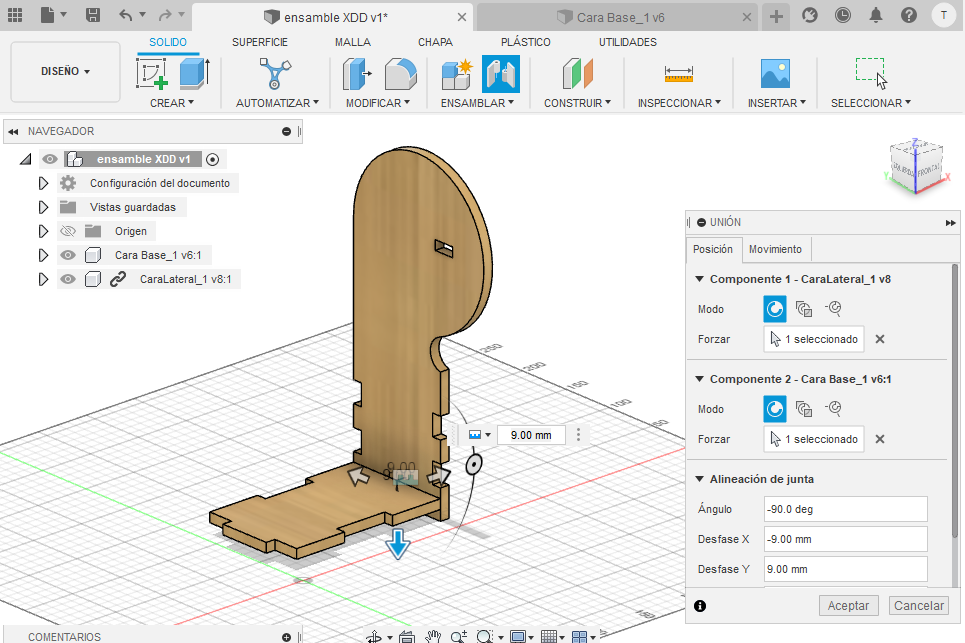

4. Ahora para ensamblar una pieza con otra, seleccionaremos "Ensamblar" en el menú superior.

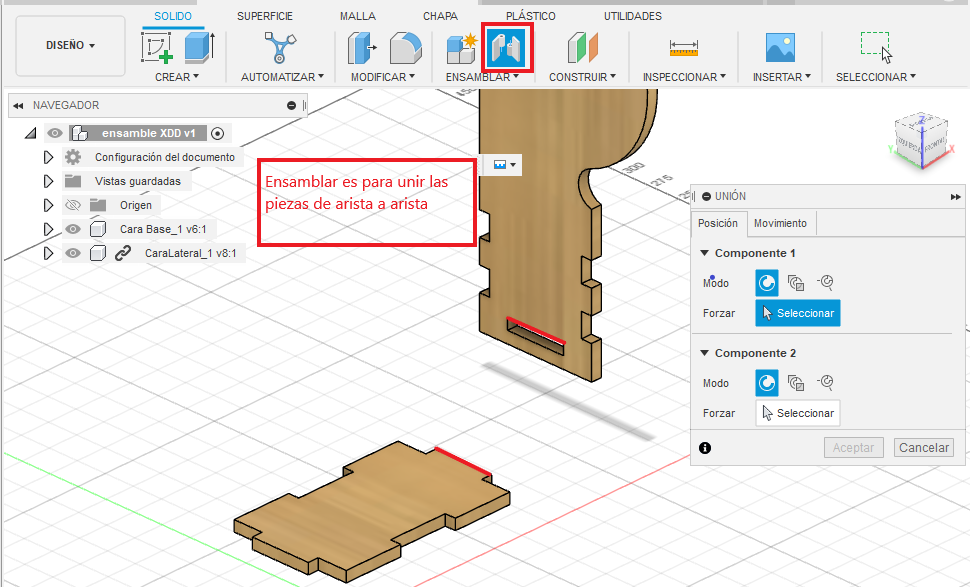

5. Seleccionaremos coherentemente una arista de una cara y la uniremos a la arista de la otra cara.
6. Podemos hacer uso de las flechas para acomodar la pieza, si no se unieron correctamente.
7. Realizaremos los mismos pasos para ensamblar las caras restantes.
8. Si tienes dudas puedes guiarte de las imágenes.

¡IMPORTANTE!: No te olvides exportar todas tus piezas en DXF.

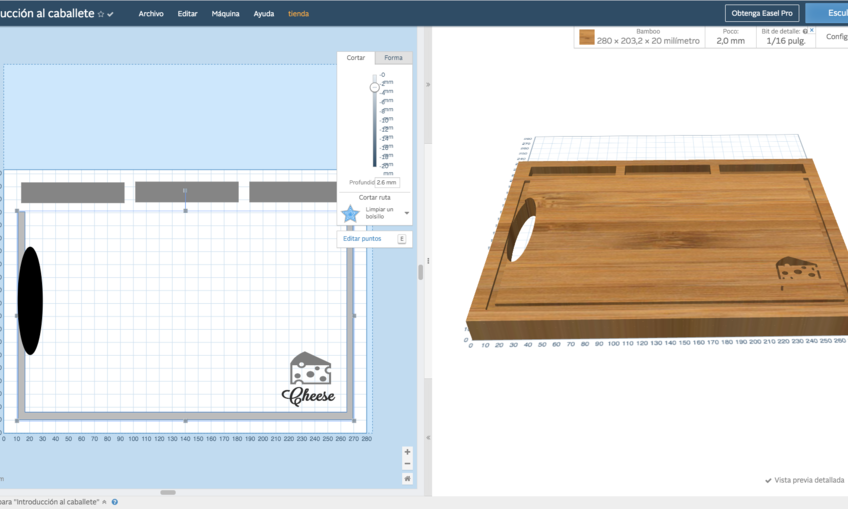

Easel es un software que simulará el corte que hará la cuchilla sobre la tabla de madera, de tal manera que cortará todas nuestras piezas deseadas.

Si todavía no tienes cuenta de Easel inventables, te recomiendo que sigas los siguientes pasos:

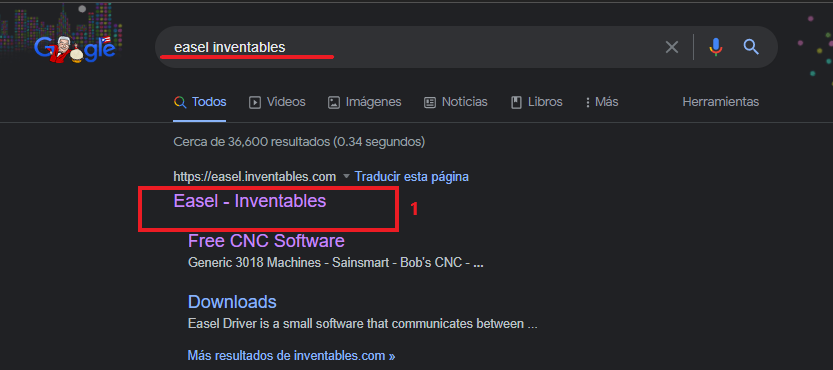

1. Dirígete a Google y en la barra del buscador escribe "Easel inventables".
2. Entra a la página oficial con el nombre de "Easel-Inventables".
3. Aparecerá una pantalla donde nos indica que tenemos que entrar con un correo electrónico y luego crear una contraseña. En nuestro caso como no tenemos cuenta entonces presiona al botón "Create New Acount".
4. Nos aparecerá nuestro estudio de trabajo.
5. Lo siguiente que debemos realizar es dirigirnos al botón Birch Plywood donde aparece medidas por defecto. En este caso debes cambiar las medidas dependiendo la medida de tu material. En mi caso yo puse 750x800x9mm.

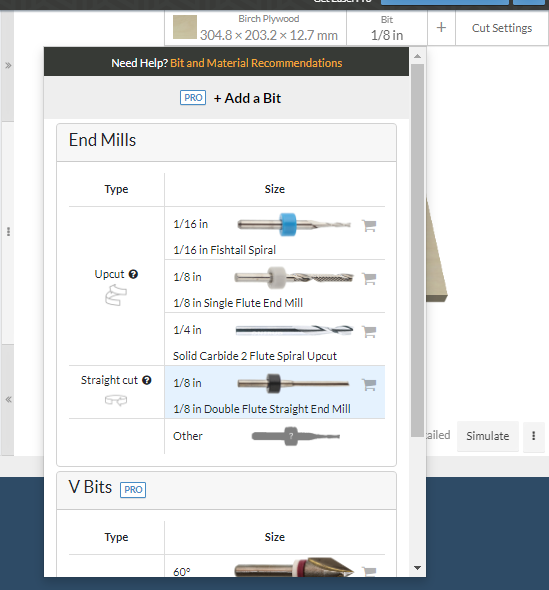

6. El botón que se encuentra al costado del botón Birch Plywood este botón se llama Bit en ello también pondrás medidas de acuerdo al tamaño o el tipo de tu cuchilla. En mi caso cree un nuevo tipo con la medida de 6.3mm

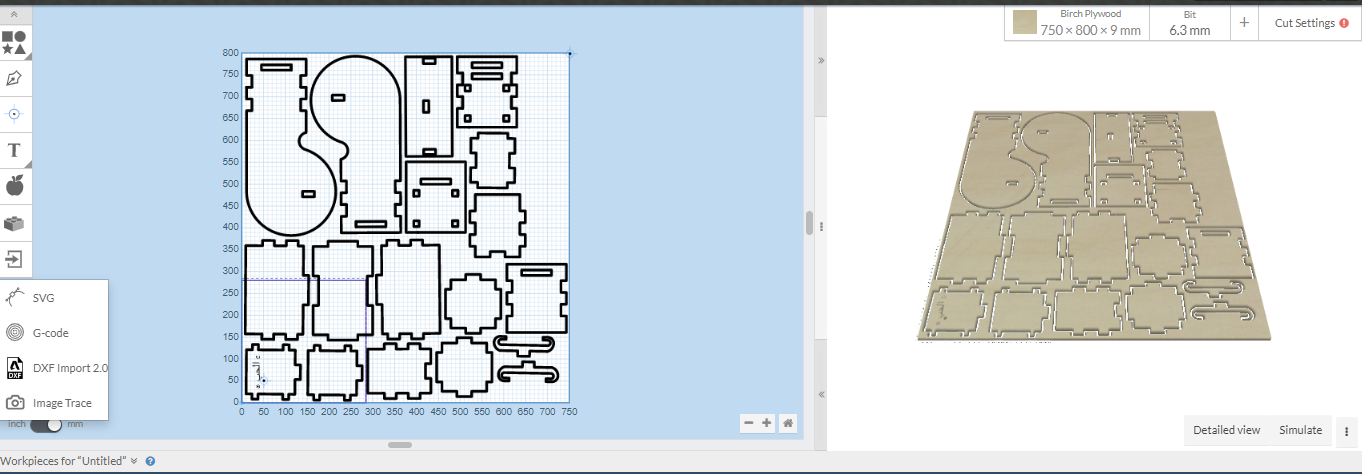

7. El siguiente paso es importar nuestras piezas, para ello presionamos el botón Add este botón importará nuestras piezas con la extensión DXF.
8. En este software puedes arrastrar tus piezas, así mismo puedes cambiar de tamaño o de posición.

Es hora de cortar todas las piezas para armar nuestro proyecto.

Adjunto los archivos en DXF que realicé. (puedes descargarlos)

¡Espero que te haya sido útil este instructable!
