Soporte De Laptop Personalizado

Hola a todos, bienvenidos a este nuevo instructable sobre cómo hacer un soporte de laptop, aparte tambien les estare enseñando como pueden personalizarlo con figuras o letras a su elección, sin mas espero les guste.

Para este instructable solo estaremos usando Fusion 360 y las imágenes con las que quieras personalizar tu trabajo, ya que nos encargaremos de hacer los planos, personalizarlo y observar como se veria ya armado.

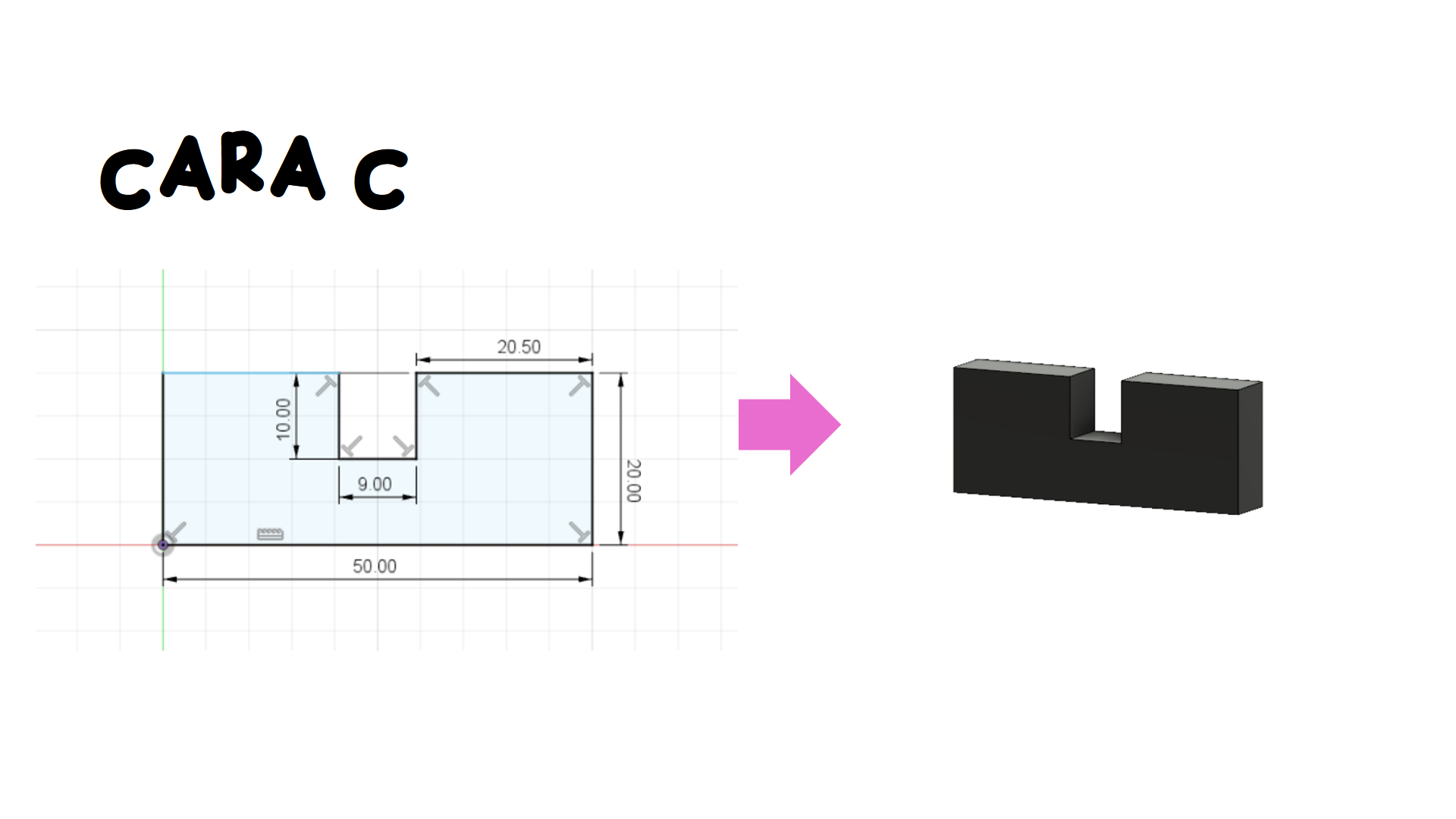

A continuacion estare dejando los planos de todas las cara (A, B y C) para que puedan guiarse sin problema al hacerlo, sobre los grabados no se preocupen de eso por ahora nos encargaremos de eso en el siguiente paso. Asimismo, adjunto un video de la realización de cada cara.

IMPORTANTE: Cada cara consta con 9 mm de ancho

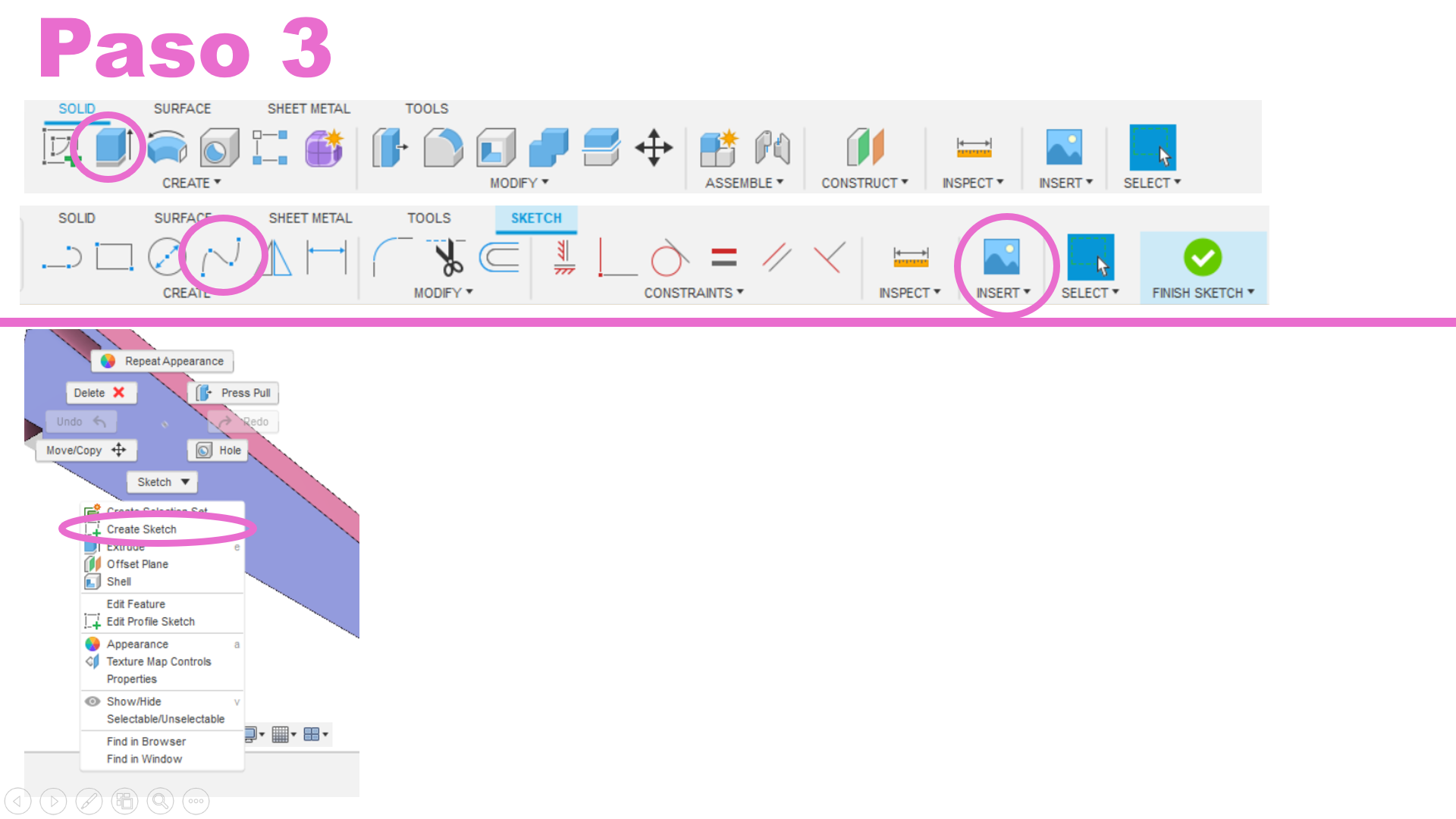

Para poder personalizar las caras teniendo de base una imagen de referencia usaremos las siguientes herramientas:

- Extruir

- Insertar

- Spline -> Fit point spline

1.- Lo primero que haremos será ir a la cara que personalizar en mi caso será la cara A, le daremos clic izquierdo y le daremos a "crear sketch".

2.- Ni bien hagamos esto, seleccionaremos la opción "insertar" y subiremos la imagen que queremos plasmar en la cara.

3.- Luego empezamos a moverlo, agrandarlo o hacerlo más pequeño dependiente de las preferencias que tengamos, damos click derecho y ya estaría puesta.

4.- Ahora presionando en la opción de " Spline" -> "Fit point spline", entonces podremos empezar a trazar la silueta de la imagen que tenemos (no olvidar que al finalizar la figura tiene que cerrarse).

5- Una vez finalizado el paso anterior, iremos a "Finalizar sketch", presionamos sobre la imagen, luego "extrude" , luego le ponemos -9 mm de medida para que así en vez de darle un relieve estamos dándole profundidad.

1.- Realizar lo mismo que el número 1 del paso anterior

2.- Esta vez no tomaremos la herramienta "Spline -> Fit point spline", si no que usaremos "Text"

3.- Luego estaremos posicionando el cursor en donde queramos poner el texto, cuando hayamos elegido pasaremos a poner en la ventanita que se abre al lado lo que queremos poner ya sea un nombre, algunas letras o números, también podremos elegir el tamaño de estas y el tipo de fuente.

4.- Hacemos click izquierdo sobre el texto una vez hayamos acabado el paso anterior y le daremos a "Explode text".

5.- Entonces, para finalizar daremos en "finalizar sketch", "Extrude" (Haremos click en todas las letras) y le daremos -9mm de grosor.

En este paso lo unico que tendriamos que hacer sería unir todas las piezas

- EXPORTAR CARAS EN DFX:

1.- Abriremos una de las caras que tenemos que exportar, luego nos iremos a la ventana de "sketchs"y le daremos click en la flechita que nos aparece al lado del nombre.

2.- Vamos a darle en sketch 2, le damos click izquierdo y seleccionamos la opción save as DFX.

Para finalizar, en este paso trabajaremos lo que son las simulaciones de la fresadora en inventables

1.- Entraremos a la pagina de inventables (https://www.inventables.com/) y

2.- Nos iremos a la ventana pequeña que dice EASEL e iniciaremos sesión o creamos una cuenta.

3.- Se les abrira una ventana que tendrá 4 pestañas nosotros usaremos el de "Proyectos" y "nuevo proyecto"

4.- En el lado izquierdo de la pantalla se les abrirá un tipo de fusion 360 pero en 3D y ahí es donde se visualiza las líneas vectoriales que hemos trabajado en nuestros sketchs y en el lado izquierdo sera lo mismo pero en 3D

5.- Ahora configuraremos el programa para que no tengamos inconvenientes al trabajar (video)

6.- Importamos nuestras caras del trabajo que hicimos en fusion 360. (video 2)

7.- Ahora tendremos que presionar primero sobre el borde y luego sobre la parte del grabado, ahora iremos a la opción cut path y seleccionaremos la que mejor se acomode a nuestra preferencia, en mi caso usare la 3ra opcion que es outside para trabajar el límite del soporte y para la parte del grabado usare la que viene de forma predeterminada con el programa que es la primera

8.- Finalmente hacemos lo mismo con las demás cara y en el lado izquierdo podremos observar la simulación con los ajustes que hicimos anteriormente.
