¡Hola! Soy Carolina, y en esta ocasión realizaré un soporte de celular y un molde personalizado mediante el software Fusion 360; además de simulaciones de impresión 3D a través de Ultimaker Cura. Sigue leyendo para que conozcas los materiales que utilizaré y los pasos a seguir.
Materiales
![computadora.png](/proxy/?url=https://content.instructables.com/FZ5/NY6P/KPIC8BIH/FZ5NY6PKPIC8BIH.png&filename=computadora.png)
![internet.jpg](/proxy/?url=https://content.instructables.com/FN9/1SVT/KPIC8BIG/FN91SVTKPIC8BIG.jpg&filename=internet.jpg)
![fusion360 logo.png](/proxy/?url=https://content.instructables.com/FK5/56QV/KPIC8BII/FK556QVKPIC8BII.png&filename=fusion360 logo.png)
![ultimaker cura logo.jpg](/proxy/?url=https://content.instructables.com/FHP/UQ55/KPIC8BIJ/FHPUQ55KPIC8BIJ.jpg&filename=ultimaker cura logo.jpg)
- Computador
- Mouse periférico
- Internet
- Fusion 360 (https://www.autodesk.com/education/home)
- Ultimaker Cura (https://ultimaker.com/es/software/ultimaker-cura)
Soporte De Celular
![Soporte de celular 1.png](/proxy/?url=https://content.instructables.com/F2A/359J/KPIC7S1N/F2A359JKPIC7S1N.png&filename=Soporte de celular 1.png)
En Fusion 360, abriremos una pestaña y la guardaremos.
Luego, damos click en "Create Sketch" y seleccionamos el eje de color azul y verde. Ahora, con "Line" haremos una línea de 32.18 mm desde el punto de partida hacia la derecha, luego otra de 40 mm, y finalmente otra de 11.18 mm.
Después, en la mitad de la línea de 40 mm, trazamos otra que será una guía, justo en el medio (debe aparecer el pequeño triángulo encima).
Ahora, justo donde empieza la línea de 40 mm, haremos otra pero debemos ponerla con un ángulo de 63.4°. Luego que hacemos esto, la llevamos justo a la guía que hicimos hace unos instantes. Hacemos lo mismo con el otro extremo de la línea de 40 mm, y se formará un triángulo.
Después, en el último extremo de la línea de 11.18 mm, trazaremos otra hacia arriba (que se junte con la guía que hicimos) pero le cambiaremos el ángulo a 116.6°, inmediatamente, junto donde la línea convergió, trazaremos otra hacia abajo, con el mismo ángulo, y de esta forma tendremos un triángulo como el anterior.
A continuación, debemos eliminar la línea guía y cortar los sobrantes. Para esto, usaremos la herramienta "Trim".
Ahora, en el primer extremo de la línea de 32.18, haremos otra línea para arriba, que sea un poco más pequeña pero que tenga también el ángulo de 116.6°.
Para ir dándole forma a nuestro proyecto, daremos click en "Fillet" y con esta herramienta lo que haremos será dar otros click a las esquinas para redondearlas: ambas esquinas en la línea de 11.18 mm será de radio 2; luego, la esquina en el comienzo de la línea de 40 mm será de radio 10 al igual que la parte superior del primer triángulo que se hizo (de ángulo 63.4°); después el triángulo que sigue (de 116,6°) será de radio 20 y por último, la esquina en la primera línea (de 32.18 mm) será de radio 3.
Ahora, justo donde empieza la línea del triángulo grande que se hizo, trazaremos una línea de 10 mm para saber en que dirección irá la siguiente (la cuál será el ancho del espacio en donde estará el celular).
Luego, trazaremos la otra línea desde la derecha (comenzando por la línea del triángulo), hacia la izquierda de 11 mm.
Justo donde termina esta línea de 11mm trazaremos otra de 12 mm para arriba con ángulo de 64.3°. Después, trazaremos otra línea de 10 mm hacia la izquierda para cerrar esa parte, y cortamos todos los excedentes con "Trim"
Con "Fillet", debemos redondear las esquinas que faltan: el primer extremo de la línea de 11 mm será de radio 1.5 y el otro de radio 3. Ahora, las esquinas de la otra línea que falta (de 10 mm) serán de radio 2.
Finalmente, damos click a "Finish Sketch", después seleccionamos "Extrude", damos click al soporte que hicimos y escribimos 90. Si nos vamos a "Appearance" podremos darle un color al volumen: en este caso será "Cooper - Polished" que se encuentra en la carpeta "Cooper" que está en "Metal". Ahora sí, está todo listo para personalización.
Personalización Del Soporte De Celular
![Personalizacion soporte celular 1.png](/proxy/?url=https://content.instructables.com/F3I/WSKM/KPIC8B5W/F3IWSKMKPIC8B5W.png&filename=Personalizacion soporte celular 1.png)
![Personalizacion soportce celular 2.png](/proxy/?url=https://content.instructables.com/F4U/AVAD/KPIC8B5X/F4UAVADKPIC8B5X.png&filename=Personalizacion soportce celular 2.png)
En este caso, la personalización lo haré con mi nombre. Para esto, en el volumen que ya hicimos, damos click derecho y seleccionamos "Create Sketch".
Luego en "Create", escogemos la herramienta "Text" y a continuación se tendrá que seleccionar en que área irá el texto.
Ahora, nos saldrá un espacio al costado derecho, en el que se va escribir; además podemos editar la fuente y el tamaño de la letra, etc.
Ahora, lo que haremos será darle "Extrude" de 1.5 mm o 2 mm a lo que escribimos.
De manera opcional, podemos seleccionar "Fillet" y redondear un poco las letras, o sino agregarle color en algunas partes.
Si se desea se puede agregar otra personalización, no necesariamente nuestro nombre, pero teniendo en cuenta el tamaño de la letra que usaremos y el espacio que tenemos.
Finalmente, lo guardaremos con "Save". Además, lo guardaremos dando click en la esquina izquierda, en "Files". Luego elegimos "3D Print". Seguidamente nos aparecerá un panel al costado, lo que haremos será seleccionar todo el soporte que hicimos con un click, luego en "Refinement" tendremos que escoger "High", y después en "Send to 3D Print Utility" daremos un click al pequeño cuadrado, de modo que quede vacío. Ahora sí, damos "OK" y lo debemos guardar en nuestro computador ya que será de ayuda para la simulación (se guardará en formato STL).
Molde 3D
![Molde 3d 1.png](/proxy/?url=https://content.instructables.com/F5T/VKWJ/KPJRNHRT/F5TVKWJKPJRNHRT.png&filename=Molde 3d 1.png)
![Molde 3d 2.png](/proxy/?url=https://content.instructables.com/FXN/M8BP/KPJRNHRV/FXNM8BPKPJRNHRV.png&filename=Molde 3d 2.png)

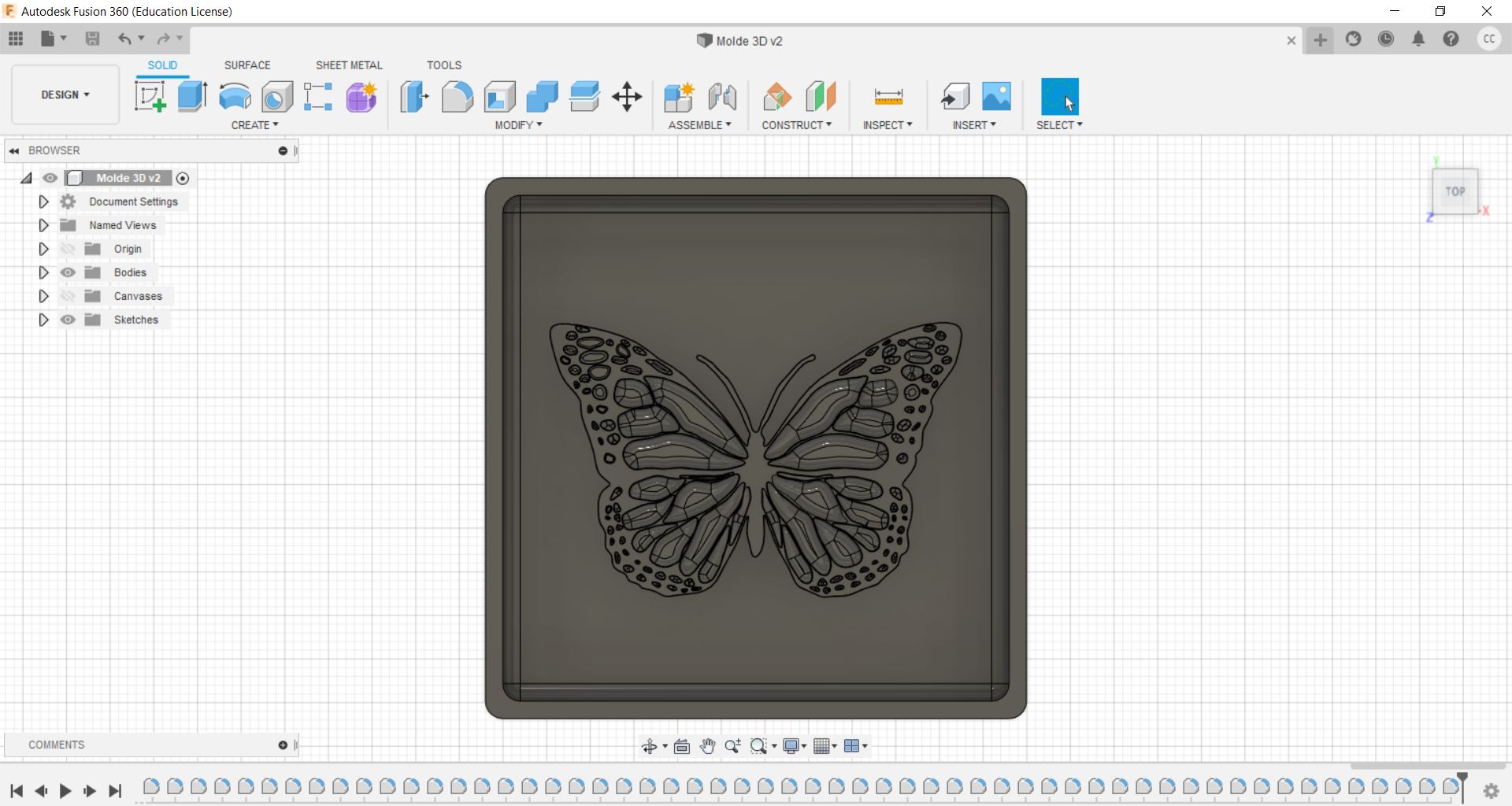

Abrimos otra pestaña en Fusion, la guardamos y damos click en "Create Sketch". Luego, seleccionamos la cara con los ejes de color verde y rojo. Ahora con "2-Point Rectangle" haremos un cuadrado de 58 x 58 mm. Ahora, damos click en "Finish Sketch" y selecionamos "Extrude" que en este caso será de 2 mm.
Luego, debemos insertar una imagen la cual hemos guardado previamente en formato DXF (si la tenemos en JPG, podemos convertirla usando páginas en línea). Ahora, para insertarla, debemos seleccionar la superficie (el cuadrado), después damos click derecho y elegimos "Create Sketch". Después, damos otro click en "Insert" y luego en "Canvas". Ahora elegimos la imagen de nuestro computador y después hay que seleccionar de nuevo, la superficie en la que estará.
A continuación, ya con la imagen centrada, nos vamos a "Spline" y seleccionamos "Fit Point Spline". Con esto, debemos delinear todo la imagen, de preferencia iniciando con el perímetro exterior. Seguido de esto, damos click en "Extrude" que seguirá siendo de 2 mm.
Ahora, damos click derecho en la nueva superficie que creamos (que vendría a ser como el "segundo piso") y seleccionamos "Create Sketch" para así iniciar con el "tercer piso" del diseño. Lo que haremos aquí será delinear los detalles de la imagen que nos faltan y también será de 2 mm de "Extrude".
Muros Del Molde 3D
![MOLDE 3D1.png](/proxy/?url=https://content.instructables.com/FHF/118A/KPJRNNAM/FHF118AKPJRNNAM.png&filename=MOLDE 3D1.png)
![MOLDE 3D2.png](/proxy/?url=https://content.instructables.com/FI5/D62O/KPJRNNAN/FI5D62OKPJRNNAN.png&filename=MOLDE 3D2.png)
![MOLDE 3D3.png](/proxy/?url=https://content.instructables.com/FRT/PR31/KPJRNNB9/FRTPR31KPJRNNB9.png&filename=MOLDE 3D3.png)
Ahora, debemos crear un contorno alrededor del cuadrado realizado. Para esto, damos click derecho en la superficie que no tiene la personalización y seleccionamos "Create Sketch". Después, damos click a "Offset" que se encuentra en "Modify" y seleccionamos las aristas del cuadrado. Su medida también será de 2 mm, y luego damos click a "Finish Sketch".
Luego, seleccionaremos el contorno que se hizo y le daremos click a "Extrude", que en este caso será de 15 mm. Pero antes de ponerle "OK", hay que extruir en la parte de abajo también, ya que no se logra completar el muro. Para esto, en el panel de la derecha, en "Direction" le daremos click a "Two Sides" y en este caso será de 2 mm.
Ahora sí, el molde estará hecho correctamente y nos faltaría darle algunos detalles.
Detalles Del Molde 3D
![molde3d 1.png](/proxy/?url=https://content.instructables.com/F5B/H6Z9/KPJRNNCT/F5BH6Z9KPJRNNCT.png&filename=molde3d 1.png)
![molde3d 2.png](/proxy/?url=https://content.instructables.com/FC8/4K3Y/KPJRNNDF/FC84K3YKPJRNNDF.png&filename=molde3d 2.png)
![molde3d 3.png](/proxy/?url=https://content.instructables.com/FQ4/L2Q3/KPJRNNDG/FQ4L2Q3KPJRNNDG.png&filename=molde3d 3.png)
![molde3d 4.png](/proxy/?url=https://content.instructables.com/FHV/AH74/KPJRNNE4/FHVAH74KPJRNNE4.png&filename=molde3d 4.png)
Para perfeccionar un poco el molde, podemos redondear las esquinas y aristas (tanto de adentro como de afuera). Para esto, usaremos "Fillet" y su medida podría ser de 2 mm.
Ahora, podemos redondear un poco los detalles que se hicieron en la personalización. Para conseguir esto, daremos click de nuevo a "Fillet", luego seleccionaremos todos los detalles del diseño de forma múltiple y escribiremos la medida. Esta obviamente variará de acuerdo a la imagen elegida.
Adicionalmente, podemos cambiarle el color al molde. Damos click en "Appearance" y elegimos uno; en este caso será "Paint - Enamel Glossy (Dark Grey)" que está en la carpeta "Glossy" de "Paint".
Cuando terminemos esto, debemos guardar el proyecto dando click en "Save"; después lo guardaremos en nuestro computador dando click en la esquina izquierda, en "Files", luego elegimos "3D Print" y seguimos los mismo pasos que en el soporte de celular. Esto también nos servirá para la simulación.
Configuración Del Software Ultimaker Cura
![ULTIMAKER MOLDE 1.png](/proxy/?url=https://content.instructables.com/F60/H9LG/KPJRNQWB/F60H9LGKPJRNQWB.png&filename=ULTIMAKER MOLDE 1.png)
![ULTIMAKER SOPORTE CELULAR 1.png](/proxy/?url=https://content.instructables.com/F4B/011G/KPJRNQWC/F4B011GKPJRNQWC.png&filename=ULTIMAKER SOPORTE CELULAR 1.png)
Debemos iniciar el software instalado y seleccionar al costado del primer ícono de la esquina superior izquierda. Aquí se elegirá con que impresora trabajaremos.
Después, damos click a "Add Printer", luego en "Add non-networked printer". A continuación, iremos a "Creality3D" y elegiremos la impresora "Creality Ender-3" o sino "Creality Ender-3 Pro". Ahora, nos aparecerá una pestaña de "Machine Settings" pero no cambiaremos nada porque todas son configuraciones por defecto.
Ahora, abrimos uno de archivos en STL que guardamos, dando click en "File" que está en la parte de arriba.
Lo siguiente que haremos será configurar los parámetros de la impresora que aparecerán a un lado. En "Quality" - "Layer Height" la medida será de 0.2 mm. En "Walls" y "Top/Bottom" no se configurará nada. Ahora en la parte de "Infill", en "Infill Density" será en este caso de 15.0 % y en "Infill Pattern" seleccionaremos "Triangles". En "Material" no se cambiarán los parámetros. En la parte de "Speed", en "Printer Speed" e "Infill Speed" se dejarán en 50 mm/s; pero en "Wall Speed" y "Top/Bottom" en este caso se cambiará a 35 mm/s y en "Travel Speed" la velocidad será de 100 mm/s. "Travel", "Cooling" y "Support" tampoco se configurarán. Y finalmente en la parte de "Build Plate Adhesion" se seleccionará "Brim".
Simulación Ultimaker Cura
![ULTIMAKER MOLDE 2.png](/proxy/?url=https://content.instructables.com/FCY/S17P/KPJRNQWX/FCYS17PKPJRNQWX.png&filename=ULTIMAKER MOLDE 2.png)
![ULTIMAKER SOPORTE CELULAR 2.png](/proxy/?url=https://content.instructables.com/F67/FS46/KPJRNQWY/F67FS46KPJRNQWY.png&filename=ULTIMAKER SOPORTE CELULAR 2.png)
Luego de realizar las configuraciones, damos click en "Slice" y luego otro click en la parte de abajo para que comience la simulación.
A un lado, se mostrará cuánto tiempo se demorará la impresora y cuánto material utilizará para hacer el objeto.
Por ejemplo, si queremos reducir el tiempo de impresión, lo mejor sería aumentar la velocidad, bajar la densidad, etc. Si queremos darle un mayor detalle al objeto, lo ideal sería aumentarle la calidad.
Podemos hacer la simulación con el otro objeto que guardamos y seguir cambiando los parámetros.
Estos serían todos los pasos para realizar el soporte de celular, el molde y las simulaciones. Gracias por leer.
