Soporte De Celular

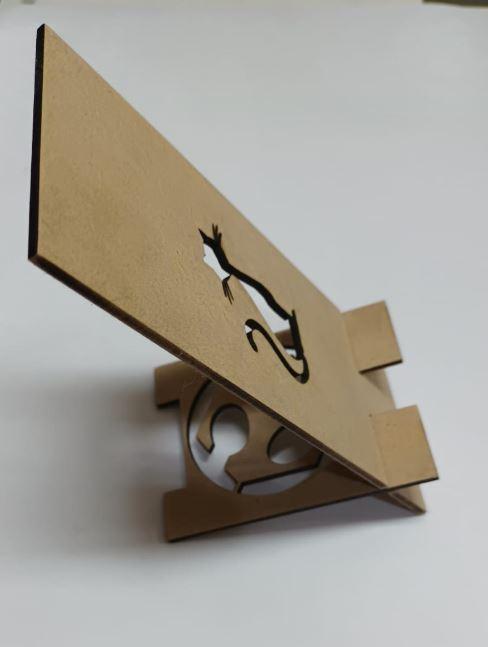

Ante todo un coordial saludo. En esta oportunidad nuestro grupo, realizo un portacelulares con ayuda del programa AutoDesk Fusion 360. En este programa pudimos elaborar nuestro propio diseño. El portacelular nos sería util, porque mantendria nuestro dispositivo en una posición visible, sin necesidad de usar nuestras manos y para finalizar les mostraremos los materiales que se utilizaron y una explicación detallada sobre la elaboración del portacelular mediante la aplicación AutoDesk Fusion 360.

Materiales:

• Autodesk Fusion 360
• Computadora
• MDF 3mm
• Cortadora láser

PASOS

PETER UGAZ

1.      Realizamos el boceto de la base.

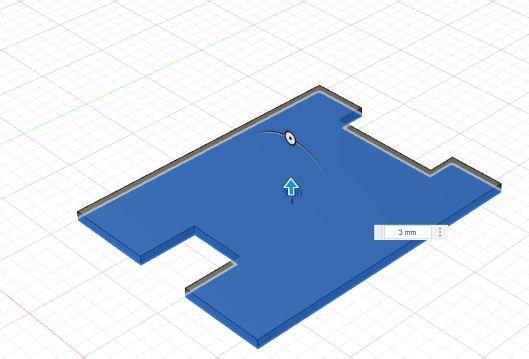

2.      Terminamos el boceto y extruimos la base, con un espesor de 3mm.

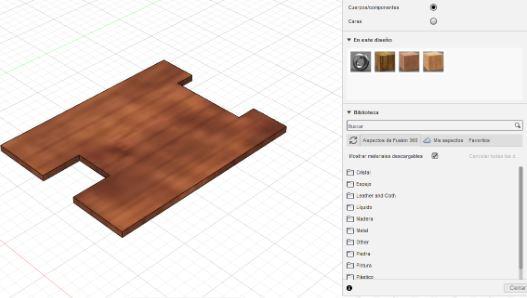

3.      Con la ayuda de la tecla “A”. Cambiaremos el aspecto del lienzo, de preferencia la madera cerezo.

4.      Insertamos una imagen, como apoyo para el lienzo de la base, de formato JPG o PNG. Tocando la base y ajustándolo a la base.

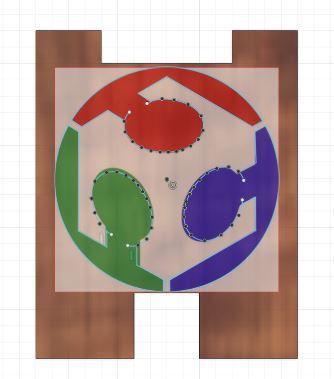

5.      Creamos el boceto del lienzo, de la base. Con ayuda de las herramientas, como: línea, arco por tres puntos y el spline.

6.      Terminamos el boceto y lo extruimos el lienzo con un espesor de -3mm.

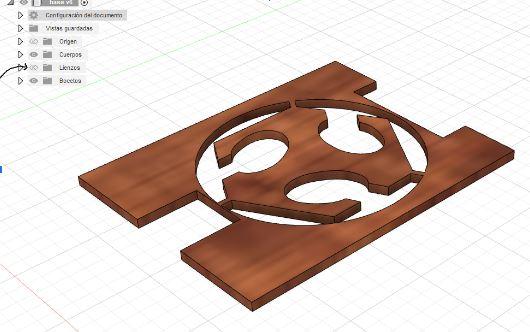

7.      Para poder apreciarlo mejor, simplemente se quita la vista del lienzo, y lo guardamos.

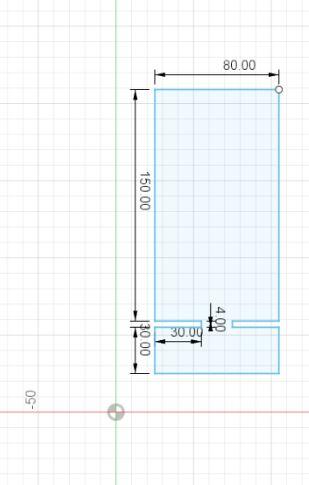

8.      Realizamos el boceto de la cara frontal, con ciertas medidas.

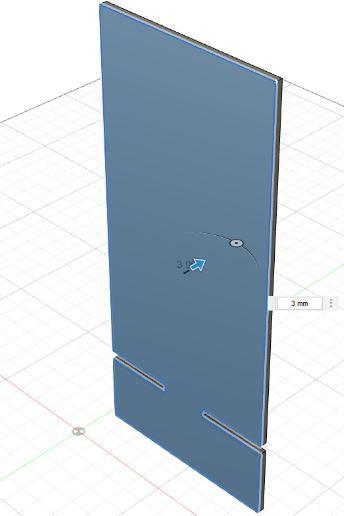

9.      Terminamos el boceto y extruimos la cara frontal, con un espesor de 3mm.

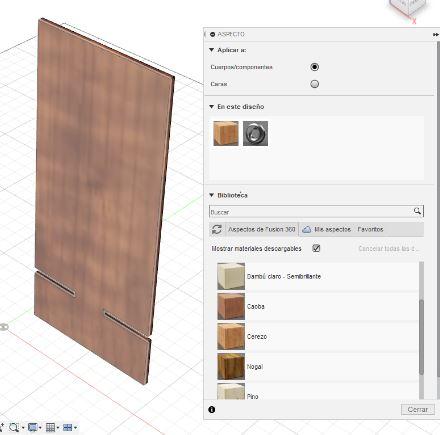

10.  Con la tecla “A”, cambiaremos el aspecto de la cara frontal, en mi caso utilice madera cerezo.

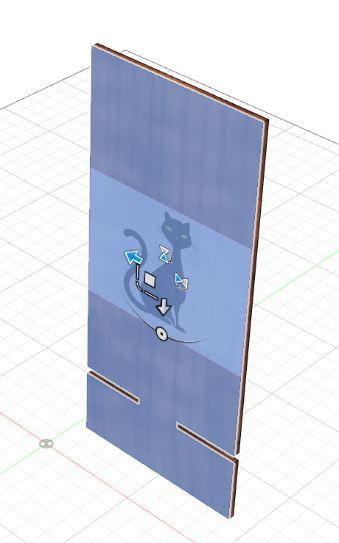

11.  Con ayuda de imagen, que será nuestro lienzo de la cara frontal, dependiendo de la imagen y ajustamos su tamaño.

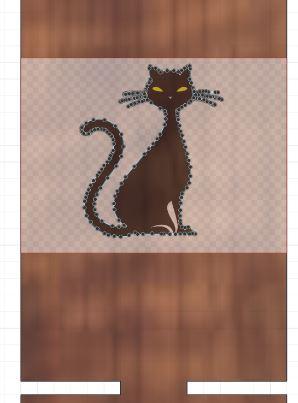

12.  Crearemos un boceto del lienzo de la cara frontal.

13.  Terminamos el boceto y extruimos el lienzo, con el espesor de la cara frontal (-3mm), para poder eliminarlo.

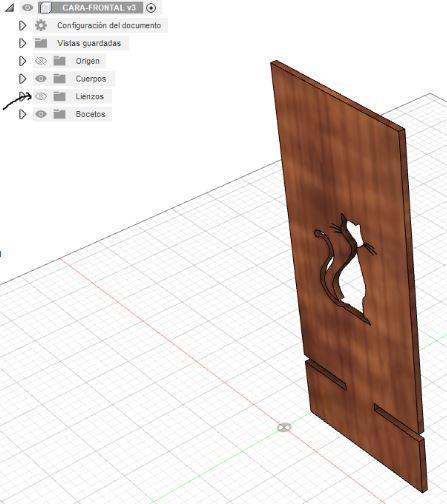

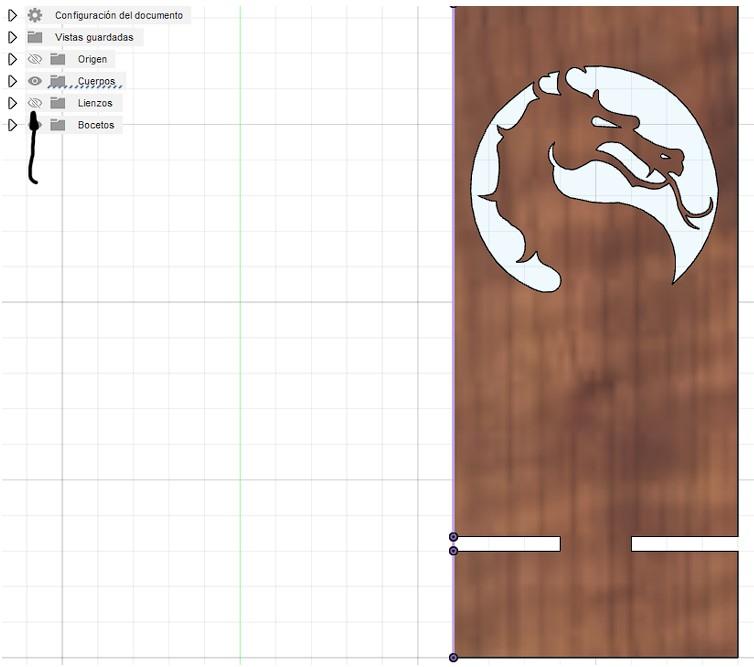

14.  Para poder apreciar mejor el trabajo, ocultaremos el lienzo y lo guardamos.

15.  Creamos un nuevo diseño, con el fin de unir la base y la cara frontal.

16.  Acercamos la base y la cara frontal, cambiando el ángulo de la cara frontal a -20°

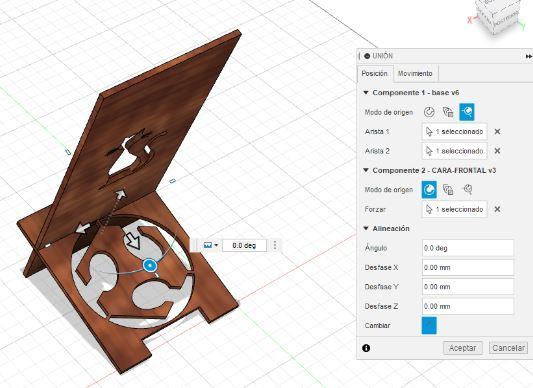

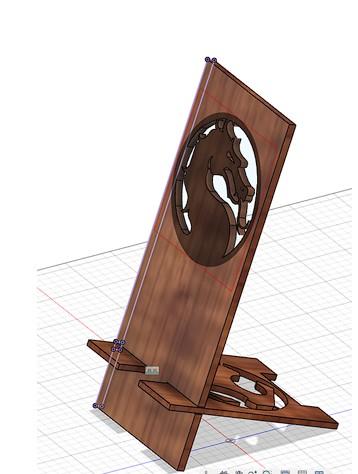

17.  Con la tecla “J”, uniremos las aristas de la base y cara frontal, para el ensamblaje.

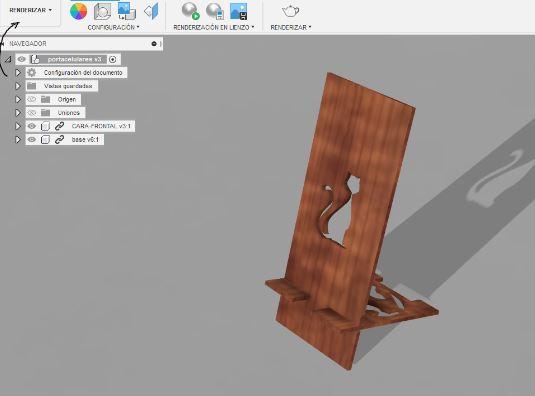

18.  Para buscar un fondo de pantalla a nuestro proyecto, cambiaremos el espacio de DISEÑO a RENDERIZAR.

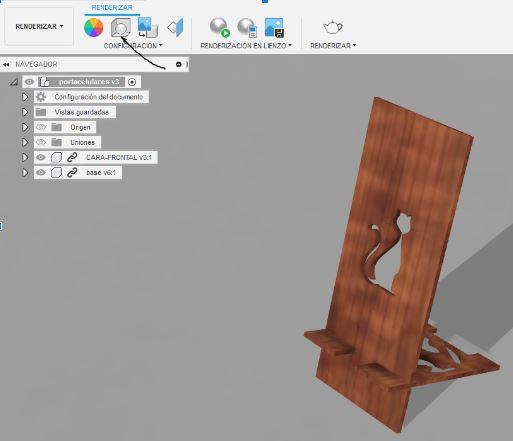

19.  Dirigiéndonos al apartado de CONFIGURACIÓN, buscamos la escena, después nos dirigimos a la Biblioteca de Entornos para seleccionar nuestro entorno personalizado, con el formato HDR o EXR.

Puedes encontrar los entornos aquí: https://polyhaven.com/

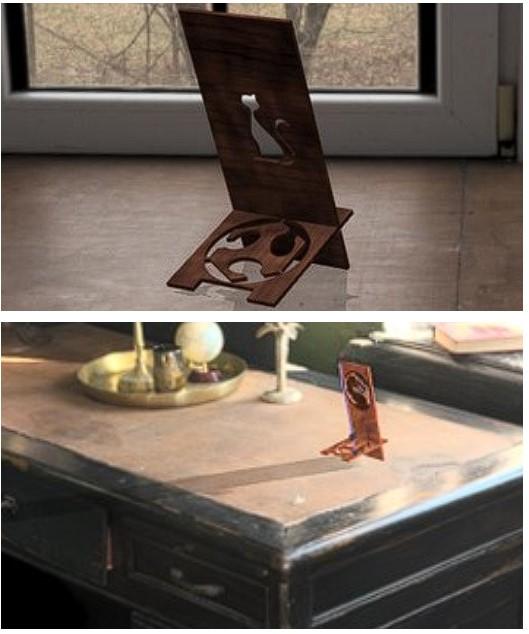

20.  Finalmente nos dirigimos a RENDERIZACIÓN DE LIENZO y capturamos la imagen, en formato JPG.

ANGELO MENDOZA

1)   Hacer el boceto de la base.

2)   Extruir la base 3mm.

3)   Cambiar el aspecto del cuerpo.

4)   Insertar lienzo en la base(jpg).

5)   Crear un boceto del lienzo dentro del cuerpo.

6)   Extruir el boceto del lienzo -5mm para eliminarlo.

7)   Ocultamos el lienzo y guardamos.

8)   Hacer el boceto de la cara frontal.

9)   Extruimos la cara frontal 3mm.

10) Cambiar el aspecto de la cara frontal.

11) Insertar el lienzo en la cara frontal(jpg).

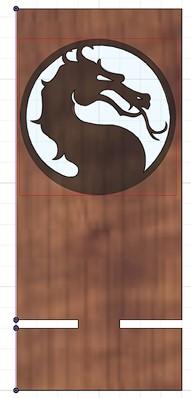

12) Crear el boceto del lienzo dentro de la cara frontal.

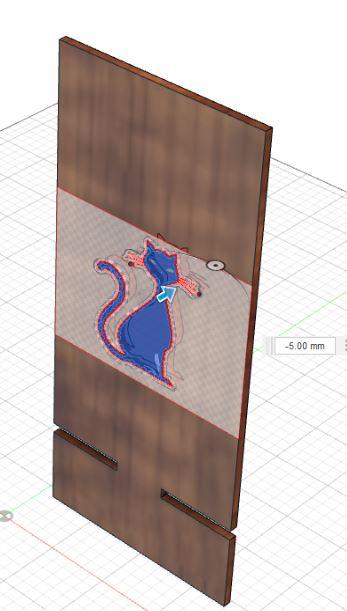

13) Extruir el boceto del lienzo -5mm para eliminarlo.

14) Ocultamos el lienzo y guardamos.

15) Crear un nuevo diseño, guardarlo e insertar la base y cara frontal.

16) Aproximar la base y la cara frontal, en un ángulo de -20mm.

17) Unir(j) las aristas de la base y la cara frontal para el ensamblaje.

18)  Cambiamos el espacio de trabajo a renderizar.

19) Dirigirse a configuración de la escena.

20) Luego nos dirigimos a la Biblioteca de entornos y seleccionamos un entorno personalizado (HDR o EXR).

                       SItio web para encontrarlas: HDRI • Poly Haven

21) Dirigirse a renderización de lienzo y luego a capturar la imagen(guardar en jpg).
