Soporte De Celular Y Molde De Raptor

Hola amigos, en el día de hoy les mostraré nuestro tercer proyecto que se basa en como crear un soporte de celular y un molde de con diseño de raptor, muy fácil y para todas las familias. Si les gusto este proyecto pueden darle un Me gusta y dejarme un comentario para ver mis errores o en donde debo mejorar (:

Den le a favorito que me ayuda mucho para seguir subiendo Instructables.

- Computadora

- Fusión 360 (Con licencia)

- Autodesk

- Ratón periférico

- Teclado

- Internet

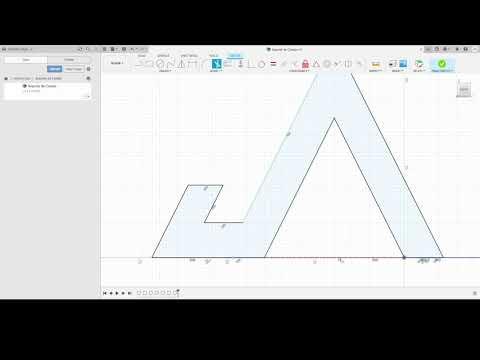

Para comenzar debemos tener un nuevo folder (New Folder) que se encuentra en la parte izquierda superior del programa Fusion, en el cual guardaremos el diseño de nuestro soporte de celular. Una vez creada la carpeta y en ella se encuentre nuestra plantilla empezaremos a dimensionar nuestro soporte de celular, como se mostrara en el video. Debemos conocer el funcionamiento de las herramientas como Fillet, Line y Trim. Las cuales nos ayudaran a crear el bosquejo.

Para la segunda parte de nuestra creación, debemos extruir el plano o bosquejo, para ello utilizaremos la herramienta Extrude, que se encuentra en la parte superior como se muestra en la imagen 1. Una vez activada la herramienta, procedemos a seleccionar nuestro plano , y le daremos un valor de 90mm, y nos debe quedar como la imagen 2.

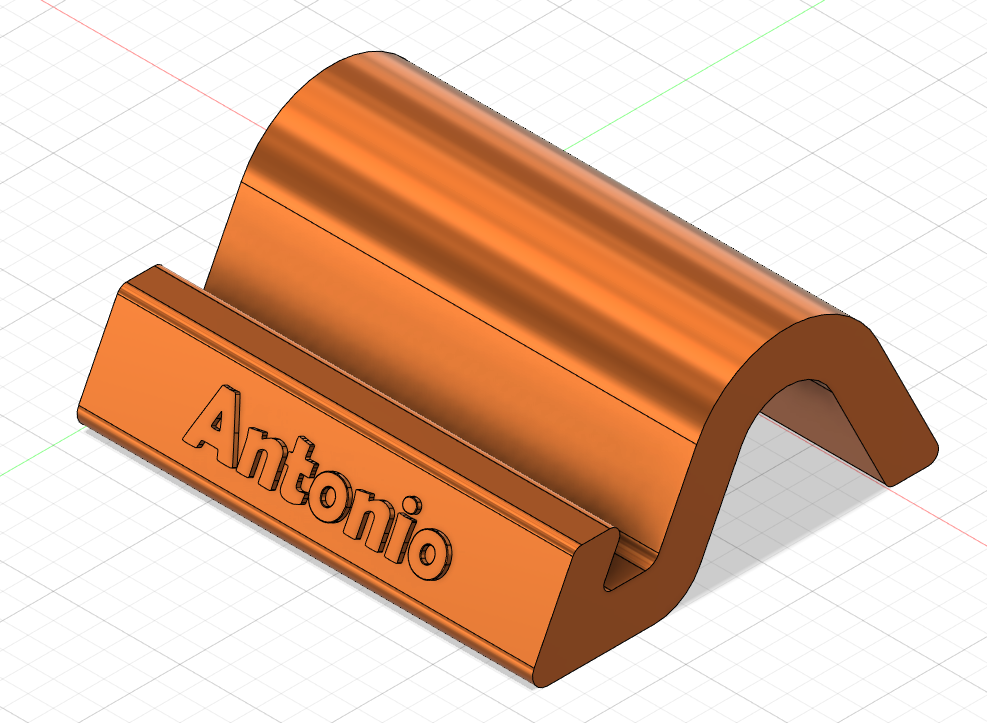

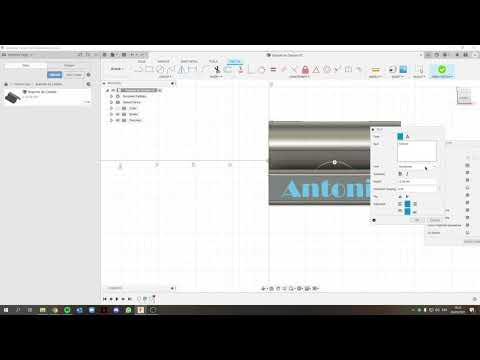

Para darle un pequeño detalle realizaremos una personalización en nuestro soporte de celular, en el cual como ejemplo colocaremos nuestro nombre el cual podremos cambiar el tipo de fuente al que deseemos. Este paso es explicado en el video 1.

Cuando soporte este terminado con la personalización procedemos a darle una apariencia que nosotros queramos o con la que sea de tu agrado. El proceso de apariencia se desarrollo en el video 2.

Con esto damos por concluido nuestro soporte de celular bien fácil y sencillo.

Procederemos a realizar el Molde de Raptor

Para empezar debemos crear la base de nuestro molde el cual será un cuadrado de 58mm x 58mm, y debemos extruir el cuadrado 2 mm. La base se creara en la región de "Y" y "X". Como se mostrara en el video 1.

Después debemos crear una Sketch en la cara donde colocaremos la imagen a dimensionar del raptor, por mi parte dejare una silueta de un Raptor para que se ayuden pero ustedes pueden usar otros modelos pero deben buscar de forma de DXF, es decir, cuando busquen en busquen internet como "Raptor DXF". Cuando contemos con nuestra imagen debemos seguir los pasos del video 2, donde crearemos nuestro raptor.

Para realizar la primera capa debemos seguir los pasos como se muestra en el video, en el cual se muestra como se dimensiona y que partes de la imagen corresponden en la primera capa.

En nuestra segunda capa colocaremos la pata trasera del raptor, las patas de delante y la profundidad que debe tener el ojo para dar a entender que es el ojo.

Ahora nos faltara los muros de nuestro molde.

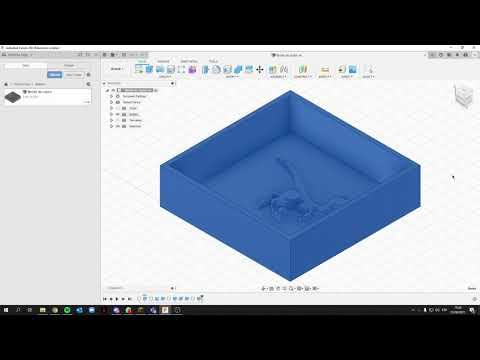

Para poder crear los muros del molde debemos ir a la cara base donde se generan los muros atreves de las aristas del cuadrado. Donde usaremos la herramienta Offset para proyectar mas las arritas. Una vez señalado y proyectado las líneas debemos seleccionar la opción de Extruir de los lados para poder extruir hacia abajo y hacia arriba. Para abajo extruiremos 2mm y hacia arriba 15mm. Para ser más entendible la explicación se deberá observar el video

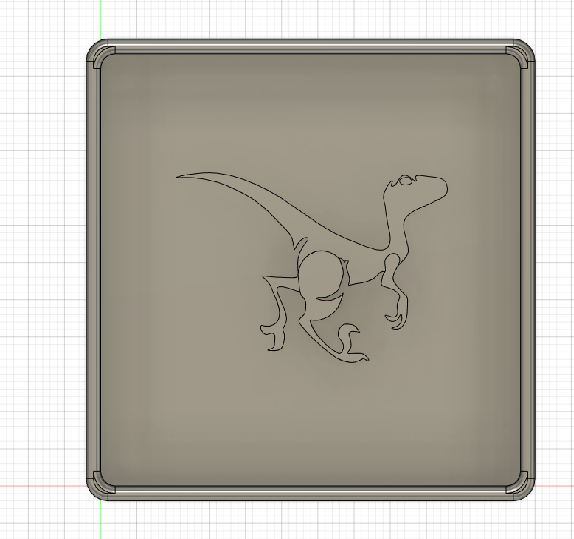

Con este paso terminaríamos nuestro molde y procederíamos a usar un software para impresoras 3D. Como se muestra en el video 2.

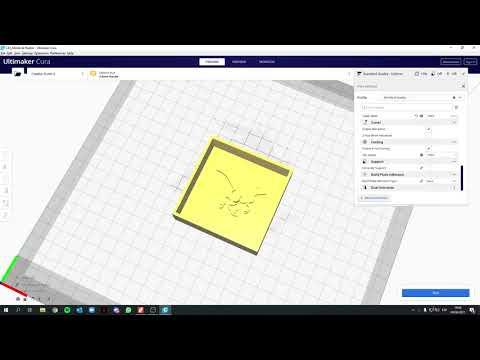

En el video se muestra un software capaz de ver y desarrollar la impresión 3D de manera real, nos da la facilidad de ver el material, velocidad, calidad que deseamos el molde esto nos puede servir de manera cuando se desee realizar algún negocio. A continuación, se muestra el video y las configuraciones recomendadas por mi persona.
