Solartracker

Työ on auringon valoa seuraava aurinkopaneelijärjestelmä.

Tarvitset: aurinkopaneelin, powerbankin, microbit extension boardin, microbitin, johtoja, 1 servon ja tietokoneen jolla luoda koodia. Tarvitset myös laser vaneeria.

Koodi on valmiista pohjasta muokattu.

-Itse asetimme ajastimen, joka 100ms välein tunnistaa valonlähteen ja siirtyy 10 astetta kohti valoa kerrallaan.

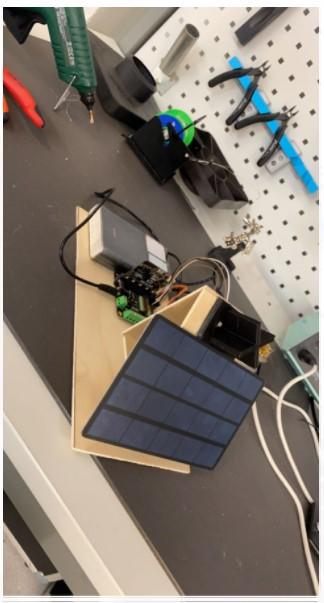

Valmis työ on toimiva kokonaisuus. Osat liikkuvat sujuvasti sekä halutulla tavalla. Aurinkopaneeli lataa 5volttista varavirtapankkia.

Vaiheet on hyvä aloittaa keräämällä tarvittavat osat.

-Tämän jälkeen koodataan koodi niin, että ohjelma hakeutuu ldr-vastuksien avulla suuntaan, jossa on eniten valoa

-Tämän jälkeen on hyvä testata koodin toimivuus, jonka jälkeen on hyvä alkaa kokoamaan tuotetta.

-Laaserleikkurilla leikataan tarvittavat osat runkoon, jonka jälkeen 3D-printterillä mallinnetaan LDR-vastuksien standi.

-Koodin testaamisen ja osien tuottamisen jälkeen on hyvä aika juottaa tarvittavat johdot ja liittää osat toisiinsa.

Opettajaopas.

Huomioi koodin vaativuus ja aikaa. (annatko koodin valmiiksi vai laitatko kasaamaan itse)

Lasertyöstö vie 30min (rdworks)

3D-printtaus 1,30h per osa

Soveltuvuus 8-9 luokka valinnainen (vaatii omaa kiinnostusta)

Kiinnostava ja suhteellisen halpa työ

Varavirtalaturi latautuu 5v jännitteellä ja dc/dc muuntaja toimii niin, että se muuntaa jännite tasoa. Koska aurinkokennosta tuleva jännite on tasavirtajännitettä, Dc/dc muuntajalla on helppo muokata jännitettä akkupankille varastoitavaan muotoon.
