Solar Amp (Amplificador Solar)
by christophergalicia in Workshop > Solar
9038 Views, 62 Favorites, 0 Comments
Solar Amp (Amplificador Solar)
![44.JPG](/proxy/?url=https://content.instructables.com/FPV/HZY8/I7MXF82L/FPVHZY8I7MXF82L.jpg&filename=44.JPG)
![1.JPG](/proxy/?url=https://content.instructables.com/FPC/2ZE5/I7MXEZAU/FPC2ZE5I7MXEZAU.jpg&filename=1.JPG)
![2.JPG](/proxy/?url=https://content.instructables.com/F3L/PHAL/I7MXEZMZ/F3LPHALI7MXEZMZ.jpg&filename=2.JPG)
En este tutorial que hicimos durante la Build Night en el Hacedores Makerspace se nos ocurrió hacer un amplificador de audio para escuchar música en exteriores siempre y cuando brille el sol.

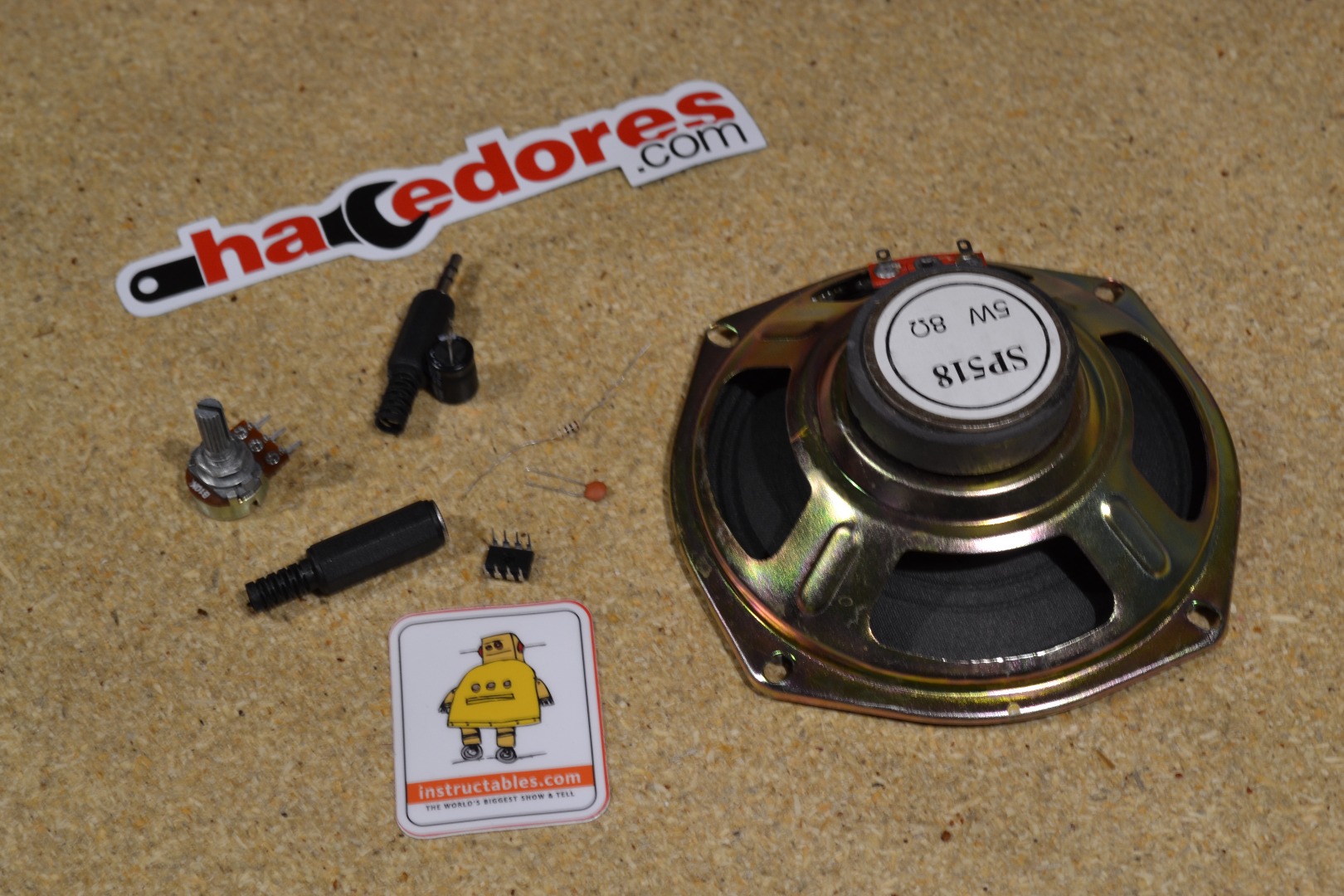

Los materiales necesarios son los siguientes:
- 1 Kit solar de 5w de Brown Dog Gadgets
- 1 amplificador LM386
- 1 resistencia de 10 Ohms
- 1 resistencia variable (potenciómetro) de 10k Ohms
- 1 capacitor de 0.05 µF
- 1 capacitor electrolítico de 250 µF
- 1 bocina de 5 watts a 8 Ohms
- 3 terminales de tornillo
- 1 conector jack hembra 3.5 mm (mono)
- cable calibre 22
- caja de MDF cortada en láser o bien cualquier caja de plástico o metal
- soldadura
- placa universal
Herramientas:
- Cautín
- Desarmador plano
- Pinzas pelacables
- Mototool
Ensamblar Y Soldar Circuito
![Screenshot_2015-03-30-16-52-05-1.png](/proxy/?url=https://content.instructables.com/FMP/R3Y2/I7VQODPP/FMPR3Y2I7VQODPP.png&filename=Screenshot_2015-03-30-16-52-05-1.png)
![3.JPG](/proxy/?url=https://content.instructables.com/FE1/TQG9/I7MXF2VA/FE1TQG9I7MXF2VA.jpg&filename=3.JPG)
![4.JPG](/proxy/?url=https://content.instructables.com/FK6/T08M/I7MXF2X8/FK6T08MI7MXF2X8.jpg&filename=4.JPG)
![5.JPG](/proxy/?url=https://content.instructables.com/F2U/RLHA/I7MXF2XO/F2URLHAI7MXF2XO.jpg&filename=5.JPG)
![6.JPG](/proxy/?url=https://content.instructables.com/F14/JWWE/I7MXF2XV/F14JWWEI7MXF2XV.jpg&filename=6.JPG)
![7.JPG](/proxy/?url=https://content.instructables.com/FLV/OTW9/I7MXF2Y9/FLVOTW9I7MXF2Y9.jpg&filename=7.JPG)
![8.JPG](/proxy/?url=https://content.instructables.com/FPA/8LCJ/I7MXF2ZU/FPA8LCJI7MXF2ZU.jpg&filename=8.JPG)
![9.JPG](/proxy/?url=https://content.instructables.com/F8L/57FF/I7MXF30A/F8L57FFI7MXF30A.jpg&filename=9.JPG)
![Captura de pantalla 2015-03-31 a las 11.37.17.png](/proxy/?url=https://content.instructables.com/FP5/L2QR/I7VQTL1Y/FP5L2QRI7VQTL1Y.png&filename=Captura de pantalla 2015-03-31 a las 11.37.17.png)

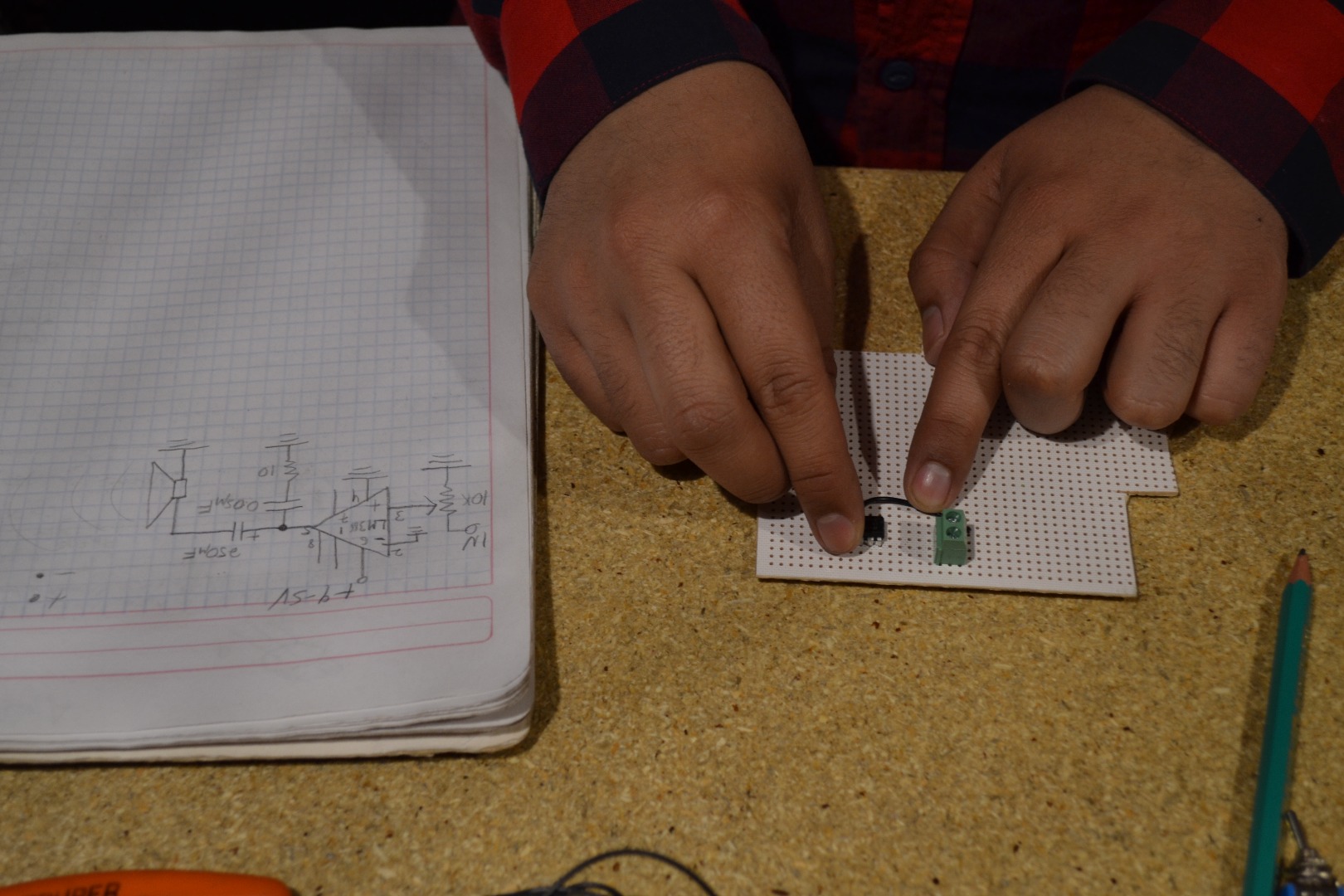

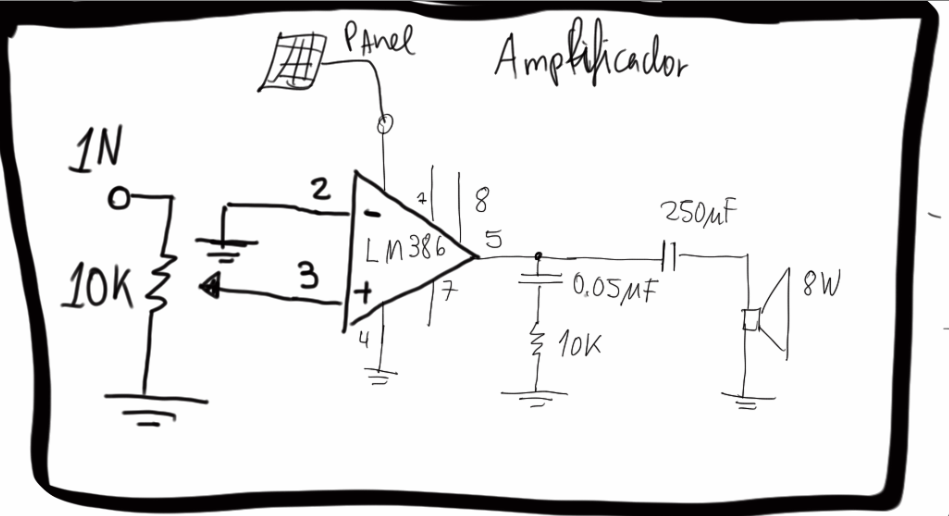

Para este paso solo debemos de ensamblar los componentes del diagrama según la imagen 1. Para este paso es necesario saber de soldadura básica y un poco de electrónica cualquier duda la puedo contestar por comentario.(En los siguientes dias acompletare esta información).
Conectar Los Componentes
![17.JPG](/proxy/?url=https://content.instructables.com/F2O/C2WG/I7MXF77B/F2OC2WGI7MXF77B.jpg&filename=17.JPG)
![18.JPG](/proxy/?url=https://content.instructables.com/FAO/OUPC/I7MXF77G/FAOOUPCI7MXF77G.jpg&filename=18.JPG)
![19.JPG](/proxy/?url=https://content.instructables.com/FF9/IUI7/I7MXF77H/FF9IUI7I7MXF77H.jpg&filename=19.JPG)

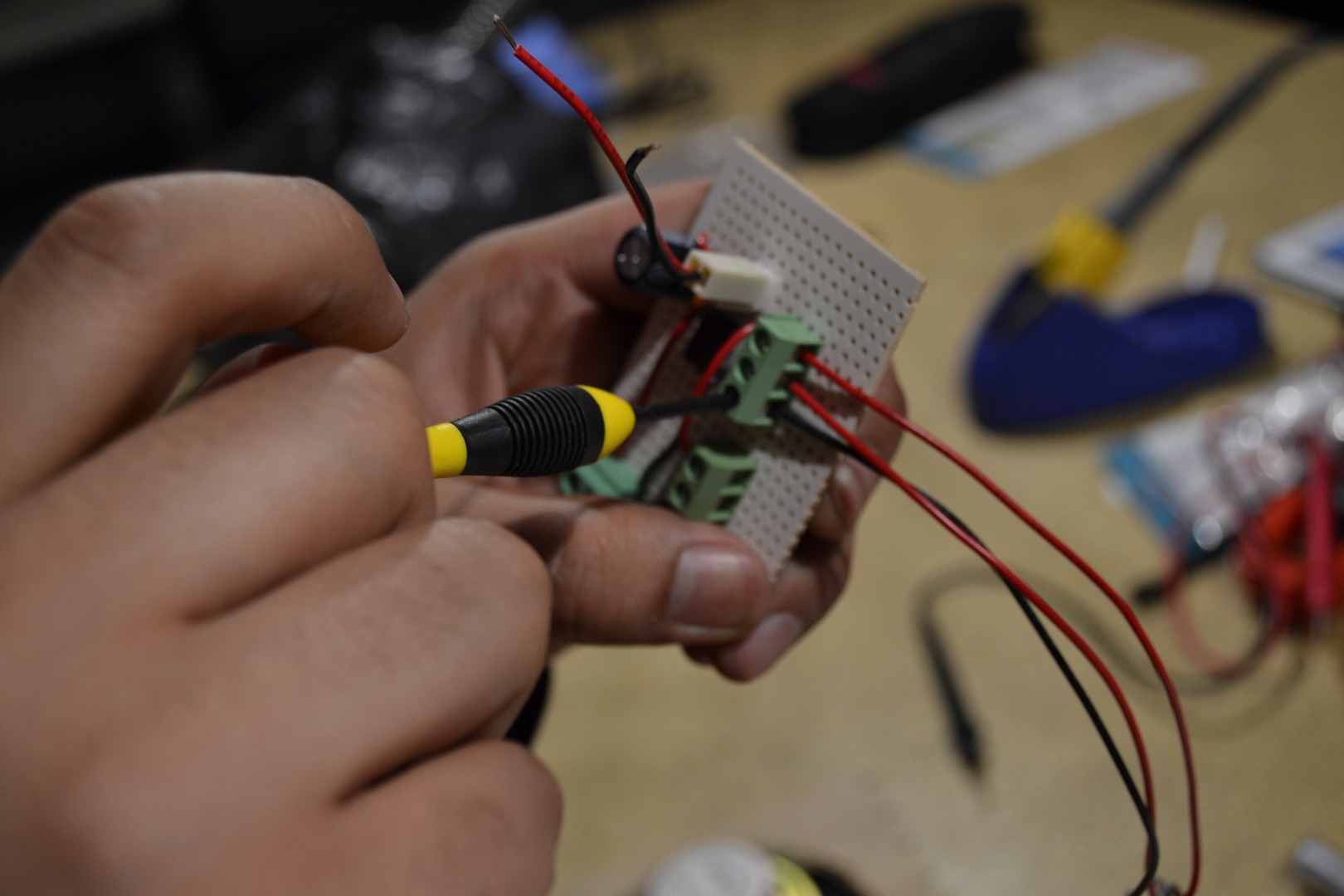

Ahora solo debemos de conectar los siguientes componentes al circuito
- bocina
- entrada de 5 volts de USB
- entrada de sonido de jack(aqui es donde vamos a recibir la señal de audio)
Bocina
![20.JPG](/proxy/?url=https://content.instructables.com/FIC/XYY7/I7MXF77J/FICXYY7I7MXF77J.jpg&filename=20.JPG)
![21.JPG](/proxy/?url=https://content.instructables.com/FE0/AY5Y/I7MXF77L/FE0AY5YI7MXF77L.jpg&filename=21.JPG)
![22.JPG](/proxy/?url=https://content.instructables.com/F22/SFAW/I7MXF79G/F22SFAWI7MXF79G.jpg&filename=22.JPG)
![23.JPG](/proxy/?url=https://content.instructables.com/F1J/RU38/I7MXF7A6/F1JRU38I7MXF7A6.jpg&filename=23.JPG)
Ahora conectamos la bocina que deberá estar previamente ajustada la cara frontal de nuestra caja de MDF o toper
Ensamble Final
![24.JPG](/proxy/?url=https://content.instructables.com/FFN/CI85/I7MXF7AD/FFNCI85I7MXF7AD.jpg&filename=24.JPG)
![25.JPG](/proxy/?url=https://content.instructables.com/F4G/RR1I/I7MXF7AF/F4GRR1II7MXF7AF.jpg&filename=25.JPG)
![26.JPG](/proxy/?url=https://content.instructables.com/F0E/97A9/I7MXF7AI/F0E97A9I7MXF7AI.jpg&filename=26.JPG)
![27.JPG](/proxy/?url=https://content.instructables.com/FMD/W2A5/I7MXF7CO/FMDW2A5I7MXF7CO.jpg&filename=27.JPG)
![28.JPG](/proxy/?url=https://content.instructables.com/FRF/9OOM/I7MXF7CX/FRF9OOMI7MXF7CX.jpg&filename=28.JPG)
Para el ensamble final ya tenemos conectados nuestros componentes al circuito.
Ahora conectamos el panel de brownd dog gadgets al circuito y probamos las interferencias subiendole al volumen. Es normal que se escuche ruido y hasta por ejemplo alguna estación de radio, esto puede ser evitado con capacitores y otros componentes que reduzcan ruidos.
Ahora Tenemos Un Amplificador Solar
![29.JPG](/proxy/?url=https://content.instructables.com/F19/MYHO/I7MXF7FP/F19MYHOI7MXF7FP.jpg&filename=29.JPG)
![30.JPG](/proxy/?url=https://content.instructables.com/FMG/CBGP/I7MXF7HB/FMGCBGPI7MXF7HB.jpg&filename=30.JPG)
![31.JPG](/proxy/?url=https://content.instructables.com/FYI/XIYQ/I7MXF7M4/FYIXIYQI7MXF7M4.jpg&filename=31.JPG)
Con estos sencillos pasos puedes tener una bocina para las fiestas o simplemente cuando salgas al aire libre.
Muchas gracias a Jessica y a Fer que ayudaron a hacer este proyecto.
Les recuerdo que en los siguientes días estaré acompletando la información para que sea mas entendible este instructable.
