Smart Home With Alexa
![01.jpg](/proxy/?url=https://content.instructables.com/F1N/37XK/KHCC2J77/F1N37XKKHCC2J77.jpg&filename=01.jpg)
![02.jpg](/proxy/?url=https://content.instructables.com/FDF/SNKZ/KHCC2J78/FDFSNKZKHCC2J78.jpg&filename=02.jpg)
![IMG_20201110_195835.jpg](/proxy/?url=https://content.instructables.com/FM1/3E23/KHCC3H5E/FM13E23KHCC3H5E.jpg&filename=IMG_20201110_195835.jpg)
Neste tutorial vou apresentar o passo à passo da instalação e configuração dos dispositivos IZY Connect, como hub infra vermelho com o objetivo de controlar a televisão e o ar condicionado da sala, e o dispositivo EWS-201E para controlar a iluminação.
Após a instalação e configuração esses dispositivos serão integrados com a Alexa para possibilitar o controle via comando de voz além de controle pelo aplicativo padrão.
Cabe ressaltar que esse controle é possível tanto localmente como remotamente.
Sobre O EWS 201 E
![03.jpg](/proxy/?url=https://content.instructables.com/FFD/X5SH/KHCC2J79/FFDX5SHKHCC2J79.jpg&filename=03.jpg)
![04.jpg](/proxy/?url=https://content.instructables.com/FEH/WYLS/KHCC2J7C/FEHWYLSKHCC2J7C.jpg&filename=04.jpg)
O aparelho EWS 201 E é importado pela empresa Intelbrás e passou em todos os testes de qualidade sendo certificado pela ANATEL
Instalação Do APP Para Configuração Do Dispositivo
![05.jpg](/proxy/?url=https://content.instructables.com/FPE/YG3B/KHCC2J7K/FPEYG3BKHCC2J7K.jpg&filename=05.jpg)
![06.jpg](/proxy/?url=https://content.instructables.com/F7H/6ZS5/KHCC2J7L/F7H6ZS5KHCC2J7L.jpg&filename=06.jpg)
![07.jpg](/proxy/?url=https://content.instructables.com/FL0/R7N6/KHCC2J7M/FL0R7N6KHCC2J7M.jpg&filename=07.jpg)
O primeiro passo para poder configurar os dispositivos utilizados nesse projeto foi a instalação do app Izy Smart.
Após um pequeno cadastro tive acesso à interface que me possibilitou adicionar um dispositivo e configurá-lo
Configuração Do EWS 201 E
![09.jpg](/proxy/?url=https://content.instructables.com/FD7/THDY/KHCC2J7P/FD7THDYKHCC2J7P.jpg&filename=09.jpg)
![10.jpg](/proxy/?url=https://content.instructables.com/FWX/49YG/KHCC2J7T/FWX49YGKHCC2J7T.jpg&filename=10.jpg)
Após ler atentamente o manual de instalação e configuração resolvi que faria primeiro a configuração do dispositivo e manteria ele em teste por algum tempo antes da instalação definitiva.
Para isso eu cortei uma das pontas de um fio de tomada antigo que eu tinha e liguei no dispositivo, o que me possibilitou ligá-lo à rede de alimentação antes de instalar em definitivo.
O EWS 201 E tem uma entrada e uma saída conforme mostra a figura acima, liguei o cabo de alimentação na entrada respeitando a polarização (Fase e Neutro) informada na carcaça do dispositivo.
Imediatamente após ligado à energia elétrica o led azul começou a piscar.
![07-1.jpg](/proxy/?url=https://content.instructables.com/FAQ/DAF4/KHCC2J7N/FAQDAF4KHCC2J7N.jpg&filename=07-1.jpg)
![08.jpg](/proxy/?url=https://content.instructables.com/F9Z/MPG1/KHCC2J7O/F9ZMPG1KHCC2J7O.jpg&filename=08.jpg)
![11.jpg](/proxy/?url=https://content.instructables.com/FBR/ZF38/KHCC2J7V/FBRZF38KHCC2J7V.jpg&filename=11.jpg)
Durante o processo de configuração de um novo dispositivo o bluetooth deve estar ativo.
Na tela inicial do APP, ao clicar em adicionar dispositivo aparece a opção de adicionar o dispositivo EWS 201E conforme demonstrado na figura acima.
Depois disso é necessário configurar o wifi para os dispositivos.
Antes de começar a busca também é necessário apertar o botão que tem na parte superior do dispositivo, possibilitando assim que ele seja encontrado via bluetooth.
Após esses passos poderemos encontrar e configurar o dispositivo.
![12.jpg](/proxy/?url=https://content.instructables.com/F3X/2I2X/KHCC2J7X/F3X2I2XKHCC2J7X.jpg&filename=12.jpg)
![13.jpg](/proxy/?url=https://content.instructables.com/FWK/JKK6/KHCC2J80/FWKJKK6KHCC2J80.jpg&filename=13.jpg)
Ao ser encontrado o dispositivo para de piscar o led e o app mostra a tela de controle do dispositivo que nos permitirá comandá-lo inclusive remotamente.
![14.jpg](/proxy/?url=https://content.instructables.com/FDR/ZHYH/KHCC2J81/FDRZHYHKHCC2J81.jpg&filename=14.jpg)
![15.jpg](/proxy/?url=https://content.instructables.com/FOU/65MP/KHCC2J84/FOU65MPKHCC2J84.jpg&filename=15.jpg)
Ao clicar no interruptor da tela de comando o dispositivo liga o led vermelho informando que está ativo.
Instalação Do EWS 201 E
![16.jpg](/proxy/?url=https://content.instructables.com/FT6/WR2T/KHCC2J85/FT6WR2TKHCC2J85.jpg&filename=16.jpg)
![17.jpg](/proxy/?url=https://content.instructables.com/F7V/4525/KHCC2J89/F7V4525KHCC2J89.jpg&filename=17.jpg)
![18.jpg](/proxy/?url=https://content.instructables.com/FN7/15SM/KHCC2J8E/FN715SMKHCC2J8E.jpg&filename=18.jpg)
Decidi por uma questão de praticidade fazer a instalação definitiva do dispositivo na sala de estar da minha casa.
Para isso eu removi a luminária da sala e me certifiquei de saber qual era a polaridade da fiação(Fase e Neutro).
![19.jpg](/proxy/?url=https://content.instructables.com/FSZ/09I8/KHCC2J8F/FSZ09I8KHCC2J8F.jpg&filename=19.jpg)
![21.jpg](/proxy/?url=https://content.instructables.com/FR3/SXNQ/KHCC2J8H/FR3SXNQKHCC2J8H.jpg&filename=21.jpg)
![22.jpg](/proxy/?url=https://content.instructables.com/FHJ/3HZO/KHCC2J8J/FHJ3HZOKHCC2J8J.jpg&filename=22.jpg)
![23.jpg](/proxy/?url=https://content.instructables.com/F3F/UYTI/KHCC2J8N/F3FUYTIKHCC2J8N.jpg&filename=23.jpg)
![IMG_20201110_193059.jpg](/proxy/?url=https://content.instructables.com/FIK/6DH4/KHCC3GZU/FIK6DH4KHCC3GZU.jpg&filename=IMG_20201110_193059.jpg)
Como a entrada do dispositivo EWS 201 E tinha uma "bitola" pequena eu optei por colocar uma fiação mais fina na entrada e ligar essa fiação na minha rede elétrica.
A luminária da sala possui 10 discos de led e para garantir a alimentação desses discos da maneira correta temos nessa luminária 2 reguladores de tensão que ficarão ligados na saída do dispositivo EWS 201 E.
Importante respeitar a polaridade da instalação elétrica(Fase e Neutro).
Sobre O Izy Connect
![24.jpg](/proxy/?url=https://content.instructables.com/FNR/YTG6/KHCC2J8T/FNRYTG6KHCC2J8T.jpg&filename=24.jpg)
![25.jpg](/proxy/?url=https://content.instructables.com/FM2/NE9O/KHCC2J8V/FM2NE9OKHCC2J8V.jpg&filename=25.jpg)
O Izy connect é um hub infra-vermelho (HUB IR) que consegue emular controles remotos e controlar diversos dispositivos.
Configuração Do Izy Connect
![26.jpg](/proxy/?url=https://content.instructables.com/FC0/ENLU/KHCC2J8X/FC0ENLUKHCC2J8X.jpg&filename=26.jpg)
![27.jpg](/proxy/?url=https://content.instructables.com/FWA/J11W/KHCC2J8Z/FWAJ11WKHCC2J8Z.jpg&filename=27.jpg)
![28.jpg](/proxy/?url=https://content.instructables.com/F4I/4CNU/KHCC2J91/F4I4CNUKHCC2J91.jpg&filename=28.jpg)
![29.jpg](/proxy/?url=https://content.instructables.com/FVX/8WJO/KHCC2J92/FVX8WJOKHCC2J92.jpg&filename=29.jpg)
![30.jpg](/proxy/?url=https://content.instructables.com/FFN/3WZF/KHCC2J93/FFN3WZFKHCC2J93.jpg&filename=30.jpg)
A sua configuação é feita através do app Izy Smart.
Após a instalação do Izy Connect no app conforme demonstrado na imagem acima fui redirecionado para uma tela que me permitiu incluir novos dispositivos.
Seguindo as configurações dos dispositivos até o final foi possível concluir a configuração do controlador da minha TV e do meu Ar Condicionado.
Ao final da configuração o app me mostrava na tela inicial todos os dispositivos configurados.
Configurando a Skill Na Alexa
![31.jpg](/proxy/?url=https://content.instructables.com/F27/1SJO/KHCC2J94/F271SJOKHCC2J94.jpg&filename=31.jpg)
![32.jpg](/proxy/?url=https://content.instructables.com/FO8/B0JL/KHCC2J95/FO8B0JLKHCC2J95.jpg&filename=32.jpg)
![33.jpg](/proxy/?url=https://content.instructables.com/FCH/M1CC/KHCC2J96/FCHM1CCKHCC2J96.jpg&filename=33.jpg)
Após a instalação e configuração dos meus dispositivos no app IZY SMART instalei a skill desse app na alexa, só precisei informar o e-mail e senha cadastrados no sistema do fornecedor e a alexa passou a controlar meus dispositivos conforme demonstrado no vídeo anexo

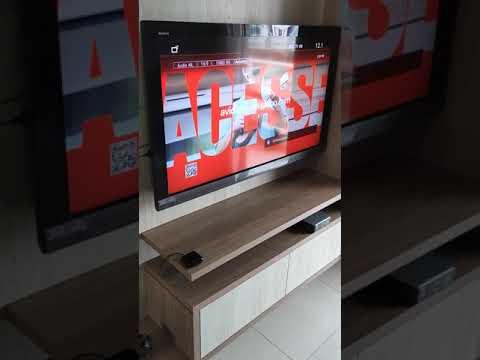

Video Demonstrando O Funcionamento
![Smart Home com alexa](/proxy/?url=https://content.instructables.com/FNT/74L1/KHCC2V6Q/FNT74L1KHCC2V6Q.jpg&filename=Smart Home com alexa)
