Simple Experiment to Visualize Magnetic Fields

This is an extremely easy experiment to do, which allows us to appreciate the magnetic field lines of a natural magnet.

Magnets have 2 polarities, a north pole and a south pole. Magnetic field lines indicate that they are protruding at the North Pole and incoming at the South Pole.

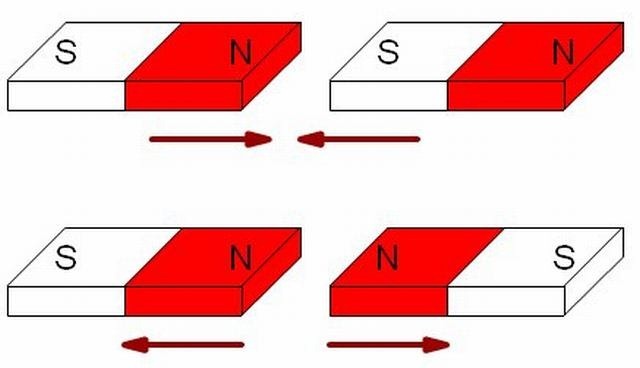

In addition, the opposing poles are attracted while the same poles repel each other.

Este es un experimento sumamente fácil de realizar el cual sirve para que podamos apreciar las líneas de campo magnético que tiene un imán natural.
Los Imanes tienen 2 polaridades, un polo norte y un polo sur. Las líneas de campo magnético nos indican que son salientes en el polo norte y entrantes en el polo sur.

Además los polos opuestos se atraen mientras los polos iguales se repelen.

We will use:

• Acetate Sheet

• Iron Bonding

• Doughnut-shaped magnet

• Speaker magnet

• Rectangular magnet

Nosotros usaremos:

• Hoja de Acetato

• Limadura de Hierro

• Imán en forma de dona

• Imán de bocina

• Imán rectangular

We need to place the magnet under the acetate sheet. As an example, we will use donut magnets and rectangular magnets.

Tenemos que colocar el imán debajo de la hoja de
acetato. Como ejemplo pondremos los imanes de tipo dona y los rectangulares.

Now we have to put the iron filleting over the acetate leaf with small portions evenly.

Ahora tenemos que poner equitativamente con
porciones pequeñas la limadura de hierro encima de la hoja de acetato.

In order to avoid concentrating the iron filings in one place, it is necessary to spread them on the acetate sheet.

Para evitar que quede concentrado en un solo punto
la limadura de hierro tenemos que esparcirla en la hoja de acetato.

As iron filtration is a ferromagnetic material, which is strongly attracted by magnetic fields, it will be addressed according to the magnetic field lines. At this point we can appreciate the different figures that are formed with different magnets or even changing from vertical to horizontal position of the donut magnets, rectangular magnets and speaker magnets.

Como la limadura de hierro es un material ferromagnético, el cual es fuertemente atraído por campos magnéticos, este se direccionará conforme a las líneas de campo magnético. Podemos apreciar en este punto como son las distintas figuras que se forman con distintos imanes o incluso cambiando de posición vertical a horizontal los imanes de dona, rectangulares y de bocina.

Now we will place the magnets near each other with the same polarity so that they have a repulsive effect between them, then we disperse the iron filtration to observe what effect the magnetic field lines have. In this step we will use donut type magnets and rectangular magnets.

Ahora colocaremos los imanes uno cerca del otro con la misma polaridad para que tengan un efecto de repulsión entre ellos, luego dispersamos la limadura de hierro para observar que efecto tienen las líneas de campo magnético. En este paso utilizaremos los imanes de tipo dona y los imanes rectangulares.

Finally we will place the magnets with different polarity so that they have an effect of attraction between them and as in step 6 we will observe the behavior of the magnetic field lines. As in step 6 we will continue to use as a demonstration purpose the donut type magnets and rectangular magnets.

Por último colocaremos los imanes con distinta polaridad para que tengan un efecto de atracción entre ellos y al igual que en el paso 6 observaremos que comportamiento tienen las líneas de campo magnético. Al igual que en el paso 6 seguiremos utilizando como fin demostrativo los imanes de tipo dona y los imanes rectangulares.
