Silla
![Ensamblaje.jpg](/proxy/?url=https://content.instructables.com/F9T/XEQF/KNX6MMTJ/F9TXEQFKNX6MMTJ.jpg&filename=Ensamblaje.jpg)
Holaa a tod@s en esta oportunidad les mostrare como hacer una Silla.
(Proyecto) en Autodesk Fusión 360 .
Lo que necesitaremos será
- Fusión 360
- Laptop o Computadora
- Internet

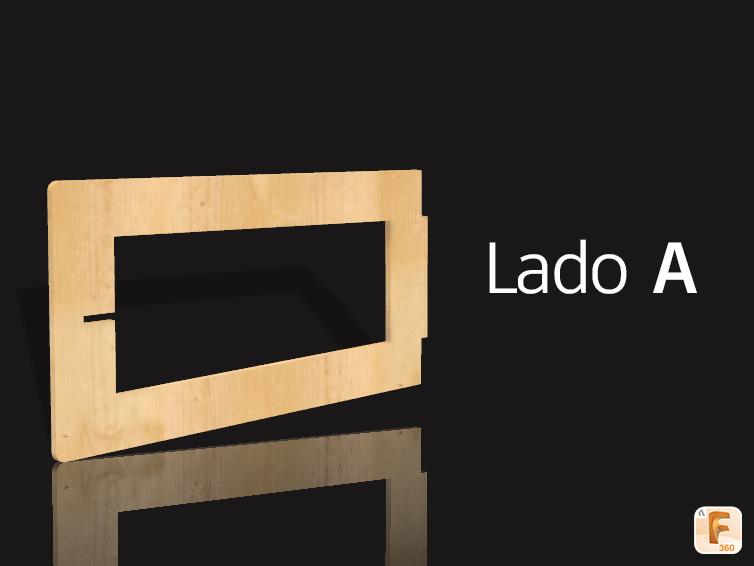

Lado A
![Lado A .jpg](/proxy/?url=https://content.instructables.com/FVI/XAOI/KNX6MMV0/FVIXAOIKNX6MMV0.jpg&filename=Lado A .jpg)
![Lado A.jpg](/proxy/?url=https://content.instructables.com/FO6/H64V/KNX6MOMF/FO6H64VKNX6MOMF.jpg&filename=Lado A.jpg)

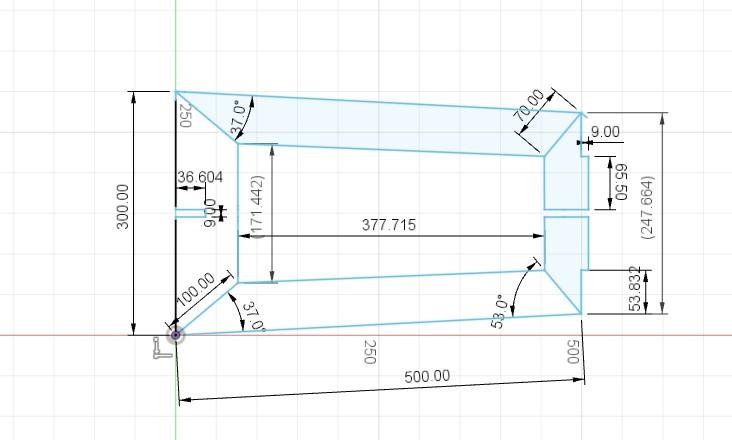

Comenzamos dándole a la opción en "Create Skecth", luego elegimos una cara del plano,
en este caso utilizaremos los ejes "Z" "X" . Una vez hecho todo eso, le damos en la opción "Line" y empezamos a trazar nuestra linea. Si desea puede usar la herramienta "Fillet" para darle un bordeado a las esquinas de la base. Para usar esta herramienta solo debes darle clic a la linea que queremos bordear, en este caso le daremos clic en las esquinas de la base y le damos un radio de 10mm NO SE OLVIDE DE GUARDAR.

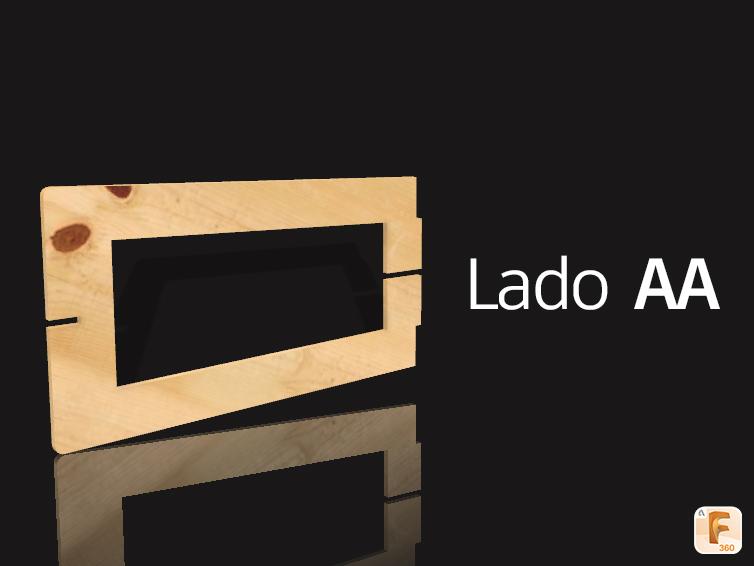

Lado AA
![Lado AA.jpg](/proxy/?url=https://content.instructables.com/FOA/ET0W/KNX6MMX3/FOAET0WKNX6MMX3.jpg&filename=Lado AA.jpg)
![Lado AA.jpg](/proxy/?url=https://content.instructables.com/F5Q/VFOM/KNX6MNET/F5QVFOMKNX6MNET.jpg&filename=Lado AA.jpg)
Para empezar este Lado debemos comenzar con la opción "Create Skecth", luego elegimos una cara del plano,
en este caso utilizaremos los ejes "Z" "X" . Después le damos clic en "Line" y empezamos a trazar con sus respectivas medidas tal y como esta la imagen. NO SE OLVIDE DE GUARDAR

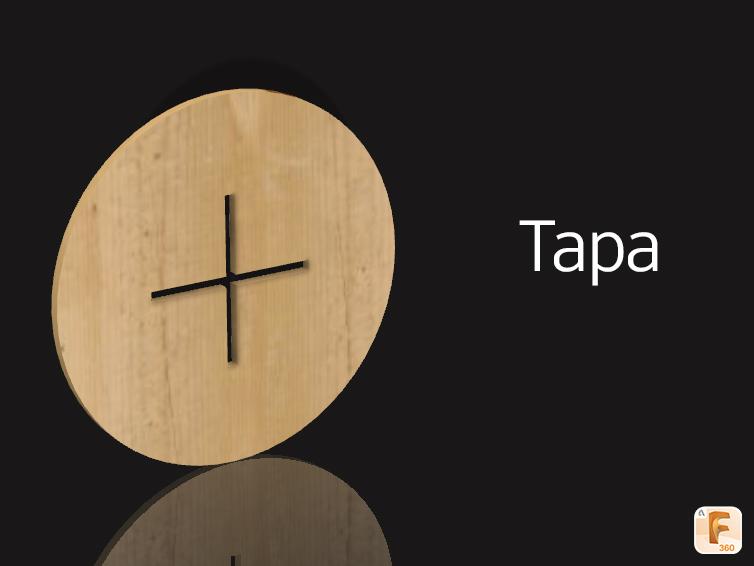

Tapa
![Tapa.jpg](/proxy/?url=https://content.instructables.com/FEU/NICQ/KNX6MMY2/FEUNICQKNX6MMY2.jpg&filename=Tapa.jpg)
![Tapa.jpg](/proxy/?url=https://content.instructables.com/FS5/ISN6/KNX6MPH9/FS5ISN6KNX6MPH9.jpg&filename=Tapa.jpg)
![Tapa medio.jpg](/proxy/?url=https://content.instructables.com/F12/B44X/KNX6MQJN/F12B44XKNX6MQJN.jpg&filename=Tapa medio.jpg)

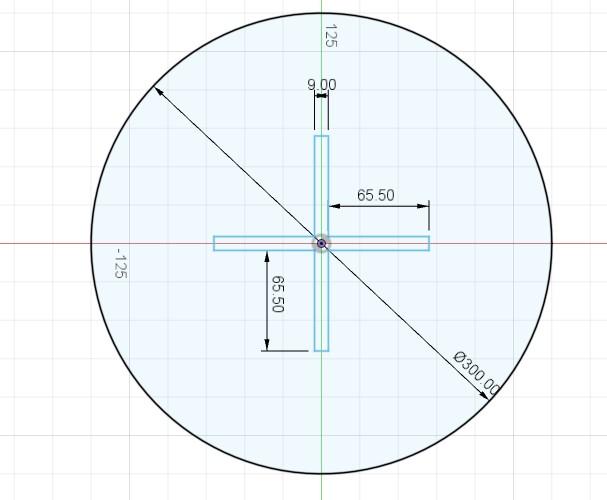

Para este procedimiento debemos darle en la opción "center diameter circle" o simplemente se da la opción "C" y empezamos a dibujar nuestro circulo de radio 150 o le ponemos un diámetro de 300mm, para dibujar la parte del medio lo que debemos hacer es comenzar por la parte del medio del circulo y trazar una linea hacia la derecha de 4.50mm y luego para arriba también 4.50mm.Una vez hecho eso ya podíamos comenzar a dibujar sin tener problemas. Terminado de dibujar no se olvide de eliminar los puntos 4.50mm de derecha y de arriba 4.50mm. NO SE OLVIDE DE GUARDAR

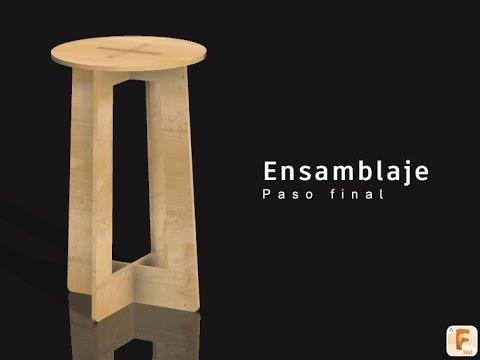

Ensamblaje
![Autodesk Fusion 360 l Ensamblaje P02](/proxy/?url=https://content.instructables.com/F2M/LQFK/KNYM1QZH/F2MLQFKKNYM1QZH.jpg&filename=Autodesk Fusion 360 l Ensamblaje P02)
Para ser este paso lo que debemos hacer, solo seguir las indicaciones del video.
NO OLVIDES GUARDAR
