Signed Glove

signed glove merupakan sebuah project yang bertujuan untuk membantu kaum tunarungu untuk mempelajari bahasa isyarat BISI (Gambar diatas), jadi alat ini dapat mendeteksi perubahan gerakan jari dan tangan yang nantinya abjad tertentu akan ditampilkan pada sebuah aplikasi.

• 1 X Arduino Nano
• 5 X Flex Sensor
• 1 X Bluetooth Module AT-09
• 7 X Resistor
• 2 X Normally Open Button
• 1 X Glove
• PCB

List diatas merupakan alat-alat yang dibutuhkan untuk membuat signed glove.

Dalam project ini Flex sensor merupakan komponen yang sangat penting dalam pembuatan project signed glove.

seperti gambar diatas, disini saya menggunakan resistor 20k dan nilai resistor pada Flex sensor sekitar 20k juga, cara kerja dari flex sensor adalah ketika sensornya di tekuk/dibending maka nilai resistor pada flex sensor semakin meningkat, dari situ digunakan rumus voltage divider untuk mendapatkan nilai tegangan dari flex sensor ketika ditekukkan atau lurus.

Selanjutnya adalah membuat PCB (Printed Circuit Board) untuk peletakkan komponen Arduino nano, button, serta meminimalisir penggunaan kabel jumper untuk voltage divider flex sensor, disini kita membuat PCB sekecil mungkin dengan ukuran lebar 50,7 mm dan panjang 67 mm.

Bagian kedua dari pembuatan PCB adalah membuat Print layer PCB, dengan menggunakan situs easyeda.com disana kita bisa memilih komponen apa yang ingin digunakan, seperti gambar diatas cara kerja dari easyeda adalah dengan menghubungkan komponen-komponen yang ada ke pin yang diinginkan. Situs bisa di akses disini

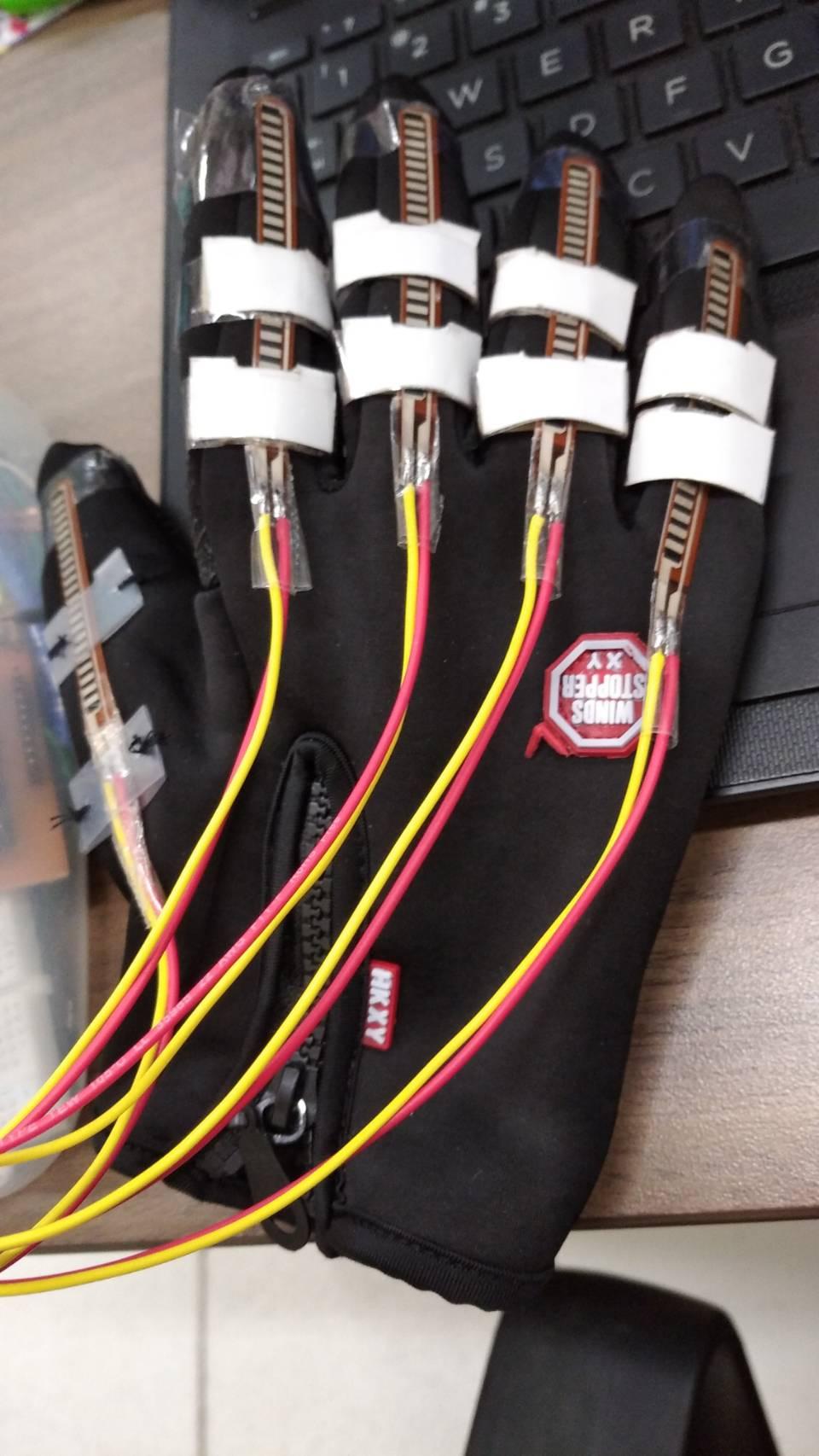

langkah selanjutnya adalah mendesain glove, disini saya menggunakan kertas karton sebagai penyangga flex sensor dan kartonnya di selotip supaya menempel kepada sarung tangan, dengan begitu kita dapat membending flex sensor seperti yang kita inginkan.

Ketika PCB sudah selesai maka, selanjutnya adalah mengetes fungsional PCB tersebut. Apakah fungsi PCB tersebut sudah sesuai dengan yang direncanakan atau masih terjadi kesalahan dalam fungsional.

Anda bisa mengakses codenya disini, cara kerja dari codenya adalah mencari "data" dari beberapa kombinasi dari bahasa isyarat SIBI. Data tersebut akan cari dengan rumus

Aplikasi mobile ditulis menggunakan React Native, sebuah framework terkenal untuk membangun aplikasi Android, iOS, dan lain-lain. Di samping itu kami menggunakan library React Native BLE PLX untuk berurusan dengan Bluetooth Low Energy. Cara kerja dari app ini adalah dengan menscan bluetooth yang bernama bluino kemudian bluetooth akan bisa digunakan untuk mengirimkan data berupa abjad A sampai Z.
