SheCrane

Som opgave skulle vi lave en kran.

Kranen skal løfte minimum 10cm.

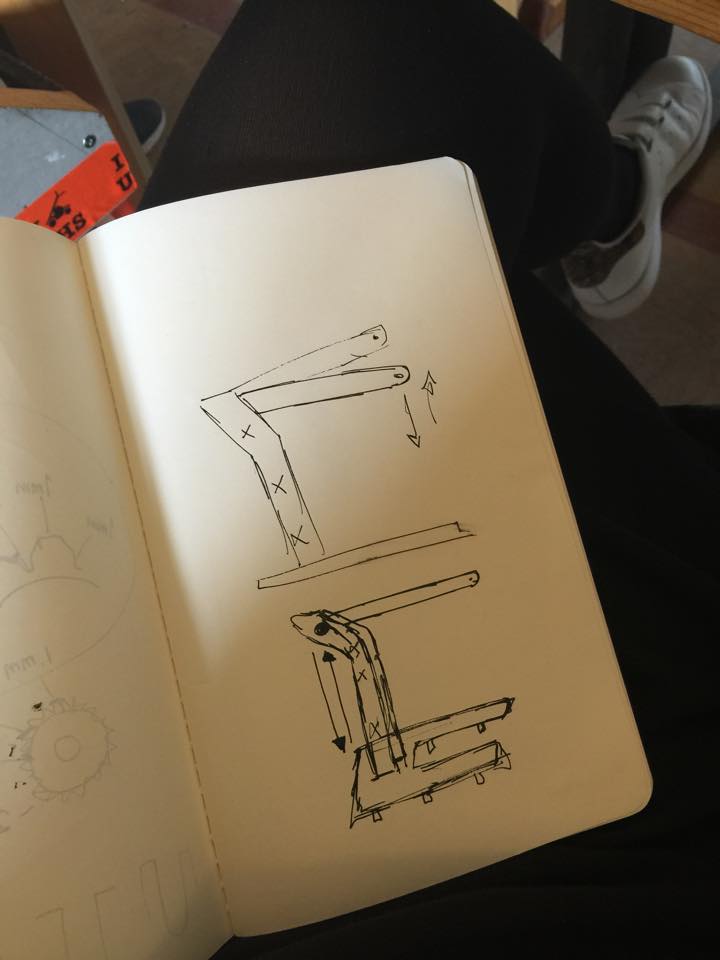

Vi startede med at tegne hvordan den skulle se ud og hvordan den skulle fungere.

Da vi havde en færdig skitse tegnede vi vores kran i Solid Works.

Vi skar vores stykker i laserskæringsmaskinen

Da stykkerne var klar, samlede vi vores kran med tre

vriderlåse og 9 træklips til basen.

For at få vores kran til at kører op og ned brugt vi to

sprøjter og en slange med vand i.

Senere i processen fik vi som opgave at tilføje en motor til

konstruktionen så den kunne fungere automatisk.

Vi valgt at kassere sprøjterne og bruge 5 tandhjul (3 små, 1 stor og en 1 medium) og en rack på 35cm i stedet.

Det fungere således: motoren trækker den lille tandhjul nr1 -> lille tandhjul nr1 trækker på stor tandhjul nr1 -> stor tandhjul nr1 trækker lille tandhjul nr2 med en akse -> lille tandhjul nr2 trækker medium tandhjul nr1 -> medium tandhjul nr1 tækker lille tandhjul nr3 som er limmede fast til stor stortandhjul -> lille tandhjul trækker rack som skubber til armen.

Udover det tilføjet vi en kasse ved siden af kranen til opbevare mekanismen og motoren.

Vi valgt at bruge en DC motor, et 9volt batteri, et relæ og

to knapper. En knap til at tænde og slukke og en knap til at skifte retning.

Efter flere justeringer kom vi frem til vores motor ikke er stærk nok til at løfte kranen. Dermed fungere den ikke optimalt.
