Science - Project Optique Anna, Doris Et Sophie

Pour notre projet d'optique nous avons décidé de faire une illusion optique avec des miroirs plans. Voici les instructions ainsi que les lessons utilisés et la raison pour laquelle nos miroirs sont à des angles de 90

Deux lessons utilisées:

P1: Les caractéristiques de la lumière

La lumière voyage en ligne droite. La source de lumière primaire dans cette illusion est une lampe à poche. La lampe à poche produit de la lumière avec l’électroluminescence car c’est une lampe DEL. Les lampes DEL ont une cathode (+) et une anode (-), un courant électrique passe par un semi-conducteur. Le passage de l’électricité par le semi-conducteur excite les électrons du côté de l’anode, qui vont ensuite produire des photons. La lumière produite par la lampe à poche est ensuite transmise au yeux par voie des sources de lumières secondaires (les miroirs). Cette illusion fonctionne car la lumière voyage dans une ligne droite. La direction de voyage de la lumière permet de voir un objet derrière les miroirs sans voir les objets situés entre les miroirs.

P2: La loi de la réflection

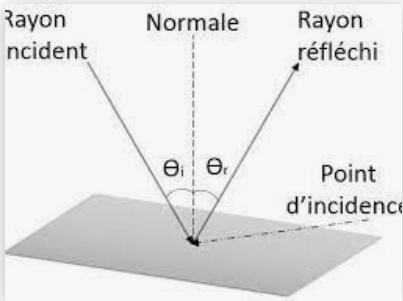

Dans cette illusion, la loi de la réflection est très importante. Selon la loi de la réfraction, l'angle incident est égal à l’angle réfléchi. Cela signifie que lorsque nous utilisons des miroirs inclinés, nous pouvons prendre l'image d'origine et la transférer à travers plusieurs miroirs. Nous pouvons transférer l' image en envoyant la lumière vers le miroir à 45 degrés. Nous devons aussi nous assurer que les miroirs que nous utilisons sont parfaitement plats et n'ont pas de courbe ni de bosses afin que nous obtenions une réflexion spéculaire. S'assurer que nous avons un angle précis est incroyablement important pour ce projet. Si les angles ne s'alignaient pas, l'image ne serait pas transférée avec une bonne qualité et il nous manquerait une partie de l'image. La combinaison des angles de 45 degrés permet à la lumière de voyager avec des angles de 90 degrés.

• 8 miroirs
• Une source de lumière (ex: lampe à poche)
• Deux objets choisis pour faire disparaitre (ex: crayons)
• Support de miroirs fait avec une imprimante 3D ou un autre support qui peut tenir les miroirs aux bons angles

La première étape est de déterminer les angles nécessaires. Les miroirs ont besoin d’un angle de 90 degrés entre eux afin que l’illusion fonctionne correctement. Les angles peuvent être vérifiés avec une souris laser.

En utilisant le théorème de Pythagore il faut trouver la longueur et la largeur de la base avec 2-3 cm de plus sur chaque bord. Les miroirs ont aussi besoin d’être mesurés pour créer une base précise à la prochaine étape.

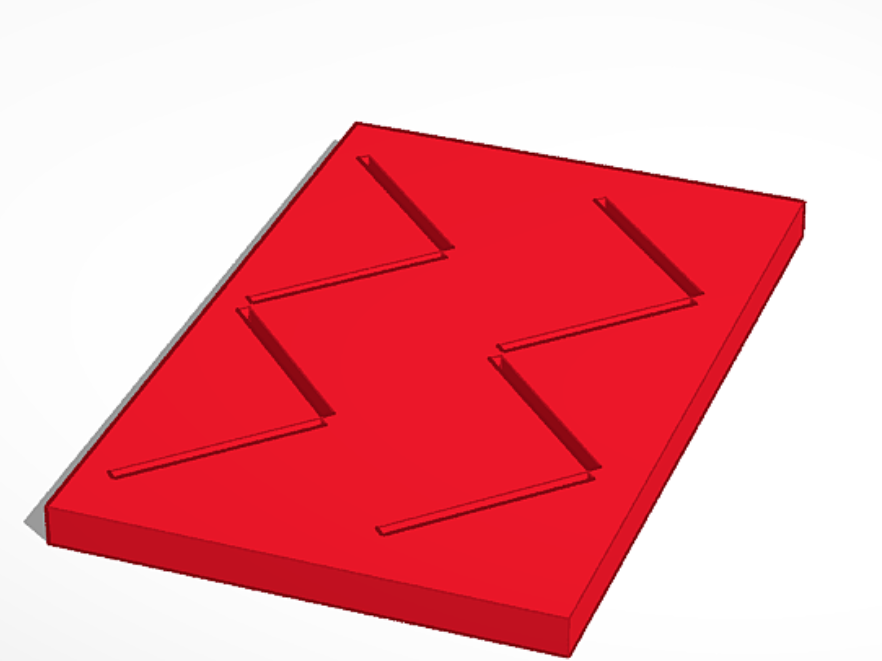

Pour créer la base, utiliser Tinkercad ou un programme semblable. Vous devrez utiliser les mesures de l'étape précédente afin d’avoir une base avec des mesures correctes. Nous avons conçu notre base pour qu’elle soit un bloc avec 8 trous rectangulaires. Pour voir notre base dans le logiciel Tinkercad utilisez le code QR si-dessus.

Une fois que votre base est finalisée imprimer la en utilisant une imprimante 3D de votre choix. La base doit être capable de tenir tous les miroirs de façon précise.

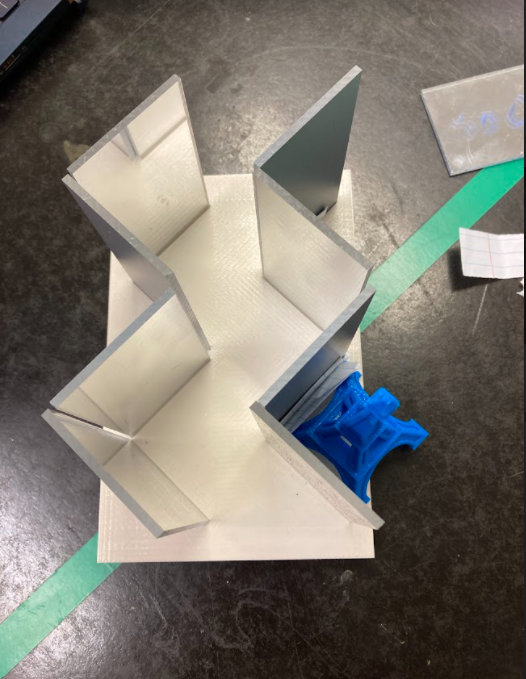

Assurez-vous que tous les miroirs entrent dans la base et ont un angle de 90 degré entre eux. Une souris laser peut être mise pour vérifier que la lumière passe correctement.

Insérez les miroirs et les objets pour compléter votre illusion et montrez là à vos amis.
