Salvando Um Monitor LG Flatron W2243SV Com Placa Inverter Universal SQB 422 V 1.2
by diypowered in Circuits > Electronics
130 Views, 0 Favorites, 0 Comments
Salvando Um Monitor LG Flatron W2243SV Com Placa Inverter Universal SQB 422 V 1.2
![20230901_104617.jpg](/proxy/?url=https://content.instructables.com/FH3/BG65/LN4M6X04/FH3BG65LN4M6X04.jpg&filename=20230901_104617.jpg)
![20230901_104617.jpg](/proxy/?url=https://content.instructables.com/FF6/KW79/LN4M6WV1/FF6KW79LN4M6WV1.jpg&filename=20230901_104617.jpg)

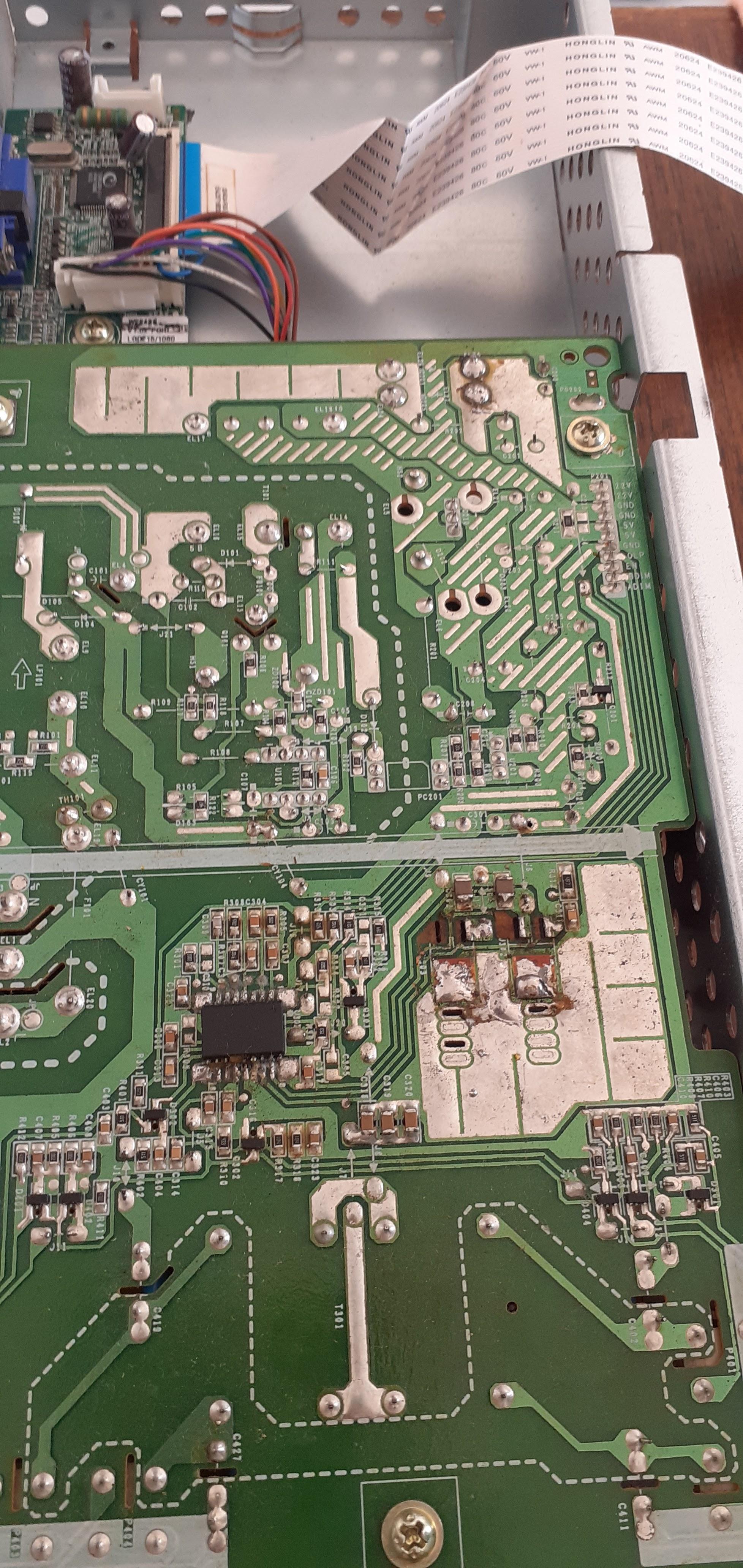

Tenho esse monitor há alguns anos e ele estava encostado num canto por um grave defeito que deu no inverter, destruindo parte das trilhas e tornando a recuperação um pesadelo. É meu segundo monitor LG de mesmo modelo, e tenho muito apreço por ele e pela qualidade da imagem, mesmo se tratando de uma tela antiga e com geração de vídeo somente VGA.
Supplies
![20230901_164237.jpg](/proxy/?url=https://content.instructables.com/F7X/SCLO/LN4M6WVC/F7XSCLOLN4M6WVC.jpg&filename=20230901_164237.jpg)
![20230901_104623.jpg](/proxy/?url=https://content.instructables.com/FDN/YB63/LN4M6WVD/FDNYB63LN4M6WVD.jpg&filename=20230901_104623.jpg)

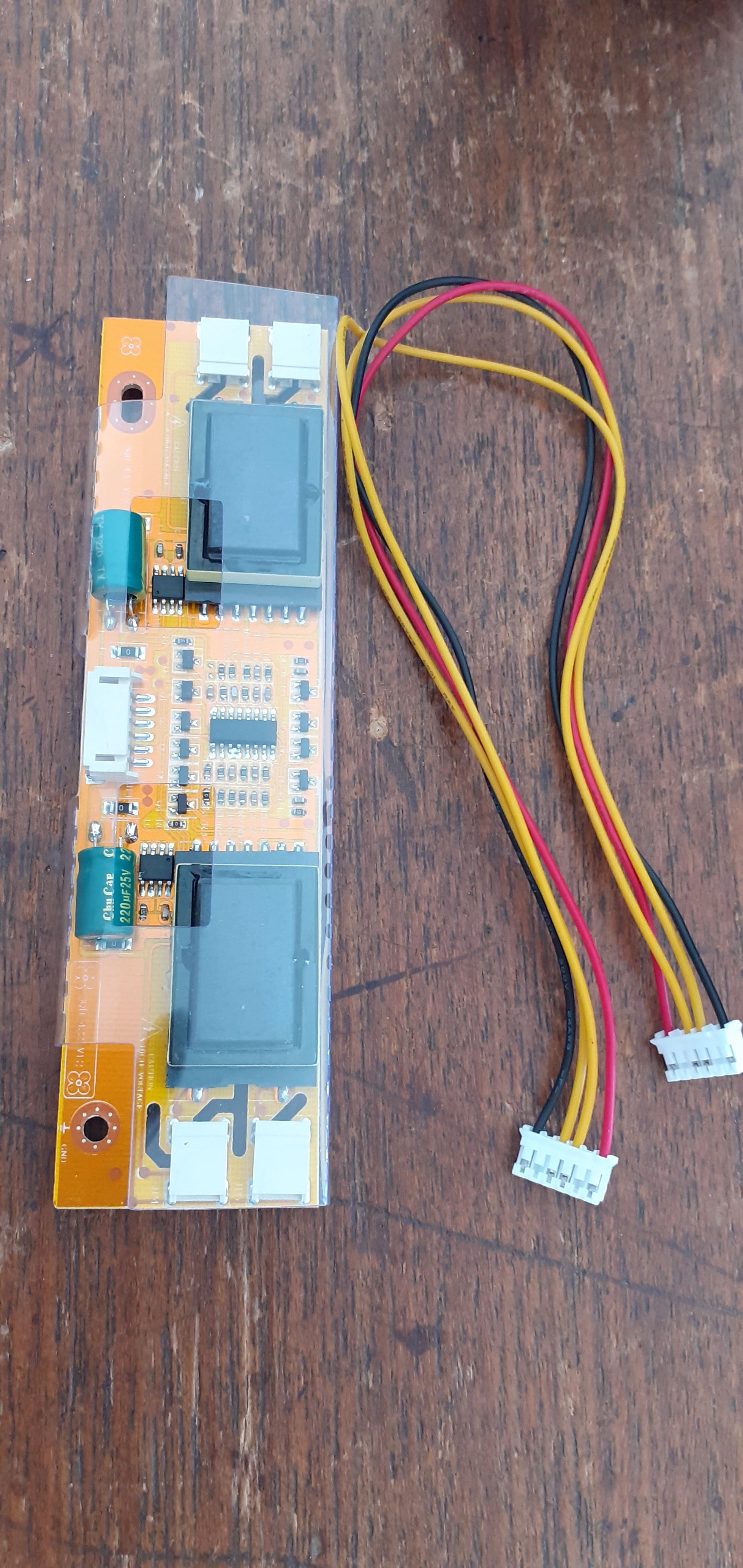

Placa inversora SQB 422 V 1.2 ou similar e fonte de alimentação de acordo com a tensão dessa placa (se a fonte interna original do monitor atender, não precisa dessa fonte adicional!)
Adaptando a Placa Inversora
![20230902_085120.jpg](/proxy/?url=https://content.instructables.com/FEE/KR97/LN4M6WXW/FEEKR97LN4M6WXW.jpg&filename=20230902_085120.jpg)
![20230902_084040.jpg](/proxy/?url=https://content.instructables.com/FK4/YWB5/LN4M6WXX/FK4YWB5LN4M6WXX.jpg&filename=20230902_084040.jpg)
![20230901_144631.jpg](/proxy/?url=https://content.instructables.com/FLL/ZO57/LN4M6WXY/FLLZO57LN4M6WXY.jpg&filename=20230901_144631.jpg)
![20230901_141727.jpg](/proxy/?url=https://content.instructables.com/FHS/JJ2F/LN4M6WXZ/FHSJJ2FLN4M6WXZ.jpg&filename=20230901_141727.jpg)
![20230901_104628.jpg](/proxy/?url=https://content.instructables.com/FRQ/O8CD/LN4M6WY2/FRQO8CDLN4M6WY2.jpg&filename=20230901_104628.jpg)
Como já havia estudado, existem algumas placas universais na China que salvam esses monitores com uma simples adaptação, por um valor muito interessante. Essa placa é a SQB 422 V 1.2 e não existem muitas informações sobre ela por aí. Por isso, fiz uma grande pesquisa e consegui algumas rasas informações sobre ela:
- Entrada de tensão de alimentação entre 12V e 15V (máximo)
- Em meus testes de bancada, consumiu cerca de 2,3A com as lâmpadas no brilho máximo
- É possível usar jumper nas saídas para ligar telas com menos lâmpadas
- Possui boa montagem, simples, com transformadores independentes
- A aparência pode variar de acordo com a sua compra, mas a placa é a mesma

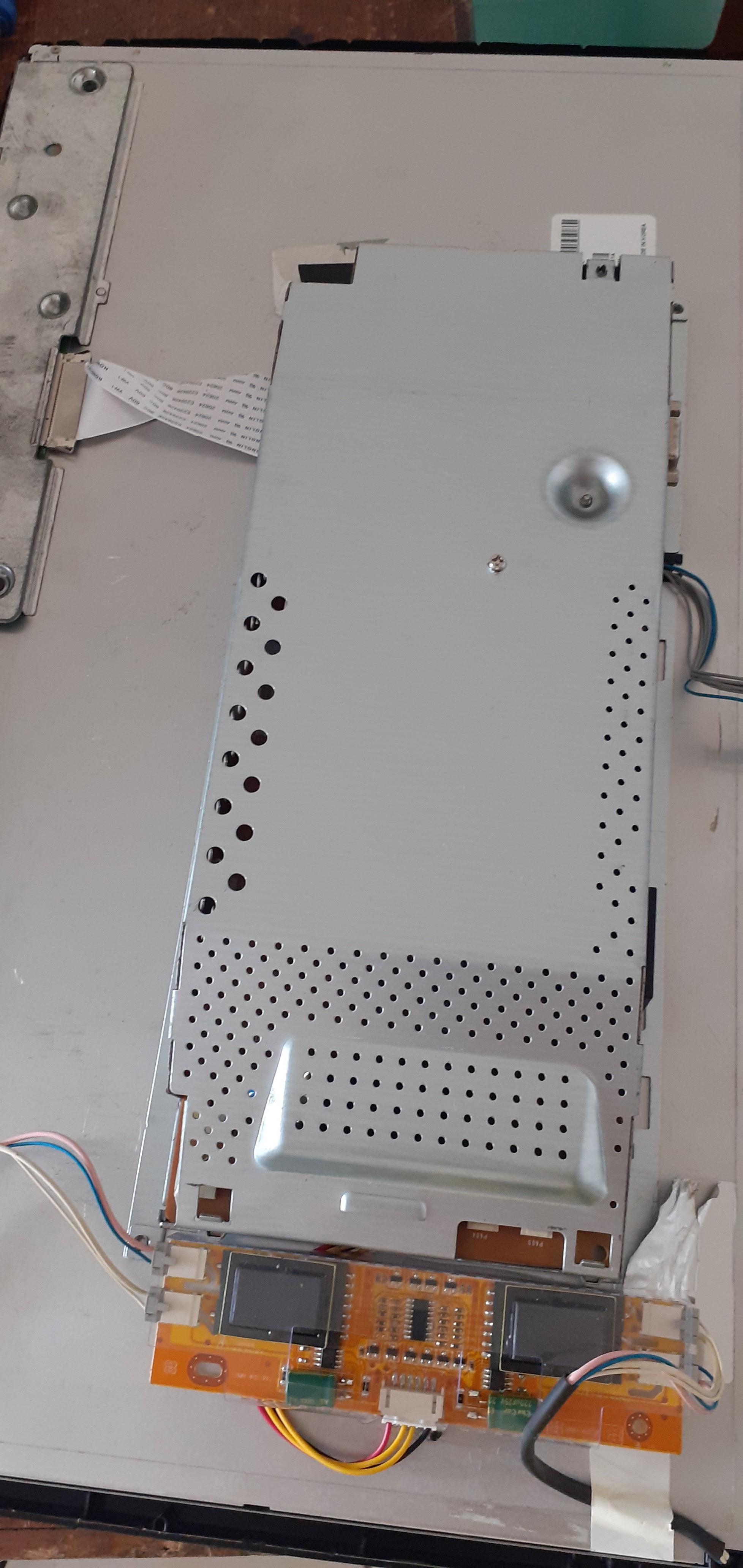

Claro que eu havia me esquecido que a tensão de trabalho do driver original é 22V e comprei essa placa sem pensar. Ah, mas você pode regular os 22V da fonte original; claro, eu tentei fazer isso e gerei muito calor, a perda é grande. A solução mais fácil foi instalar uma fonte adicional de 12V internamente para alimentar a placa, deixando os 22V originais somente como referência* para a placa de sinal. Por isso, quando você for comprar uma dessas placas inversoras CCFL universais, atente-se a esse detalhe da alimentação para poder usar a fonte original do monitor.
* a placa de sinal recebe 5V e 22V da fonte original. Se você ligar o monitor somente com os 5V, a placa até aciona normalmente, mas, ao desligar e ligar novamente, costuma acontecer de gerar erro na leitura dos 22V e o LED acender e piscar a cada 3, 4 segundos
Conectando os fios
A placa vem com quatro fios: preto GND, vermelho + 12V ~ 15V e dois amarelos. O fio amarelo ao lado do fio vermelho é conectado ao EN (enable) da placa de sinal e faz o acionamento do driver para acender as lâmpadas, enquanto que o fio amarelo ao lado do fio preto é quem faz o controle de brilho. A única 'queixa' foi que não consegui aproveitar o controle de brilho (dimmer) porque a placa de sinal desse monitor provavelmente possui alguma peculiaridade, dessa forma, não funcionou e eu mantive a configuração como está - sem o controle, as lâmpadas permanecem com brilho total. Assim, ao tentar controlar o brilho digital pelo menu, nada acontece. Demais funcionalidades que não usam o backlight seguiram funcionando, claro - contraste, cor etc.

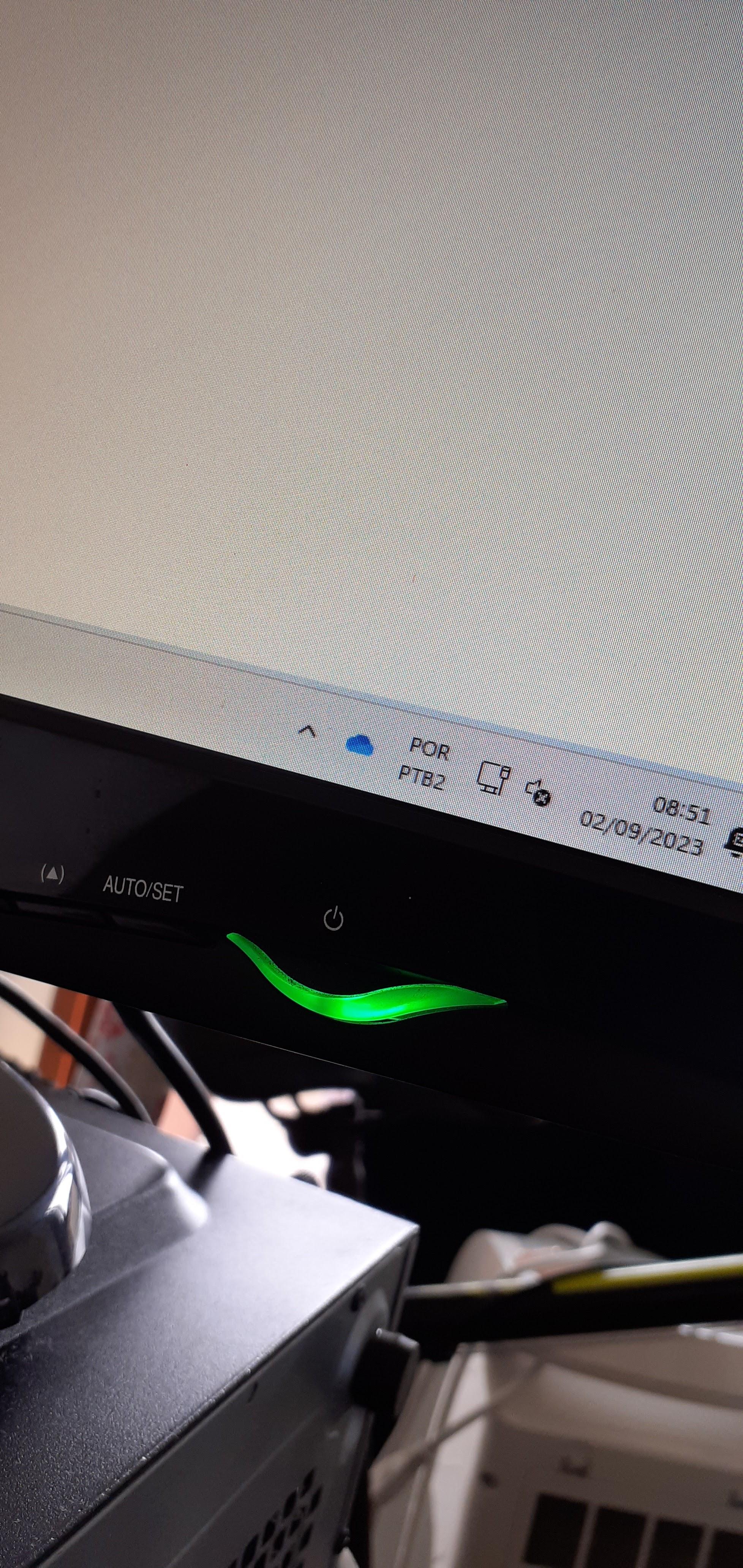

No mais, não tem mistério nessa adaptação e eu salvei um ótimo monitor para usar como primário - tenho outro de 19" que será usado como secundário.
