🔹SOPORTE DE LAPTOP 💻

¡Holaa, amigos!🤗🤗

¿Cómo están?, espero muy bien💯

El día de hoy aprenderemos a realizar un soporte para laptop de una manera didáctica y muy sencilla.

¡Así que comencemoss!🙌

Computadora o Laptop 💻

Internet🌐

Mouse Periférico 🖱

Imagen de personalización(subjetivo) en dxf

Software:

• Instalar Fusión 360 3KB

👉Tamaño: 3KB

👉Microsoft® Windows® 8.1 (64 bits)

👉Microsoft Windows 10 (64 bits)

👉Tarjeta gráfica: Gráficos integrados con 6 GB o más de RAM

👉Memoria: 4 GB de RAM (los gráficos integrados recomiendan 6 GB o más) Instalar RDWorks V8.0 Software(V8.01.33)

👉Tamaño: 16.101KB

¡Bien comenzamos!🙌

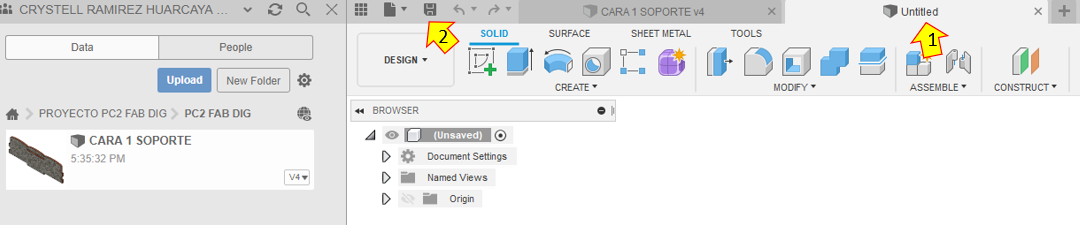

1- Abrimos el programa Fusión 360 luego en la parte izquierda seleccionamos "New Proyect" y escribimos el nombre de nuestro Proyecto.

2- Seleccionamos "New Folder" y escribimos el nombre de la carpeta en la cual vamos a guardar.

3- Antes de seleccionar los ejes debemos guardar el archivo en el icono con nombre "save".

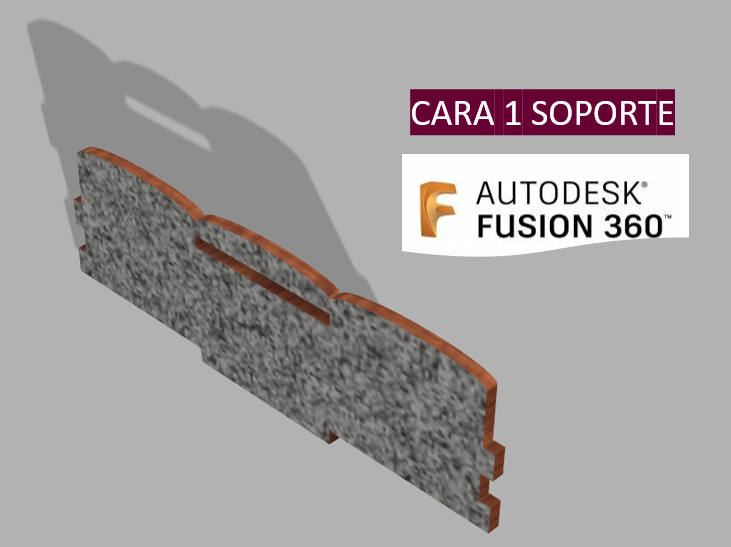

4- Aparecerá una carpeta donde en "location" seleccionaremos la carpeta que creamos en el paso 2 y luego en "name" ponemos CARA 1 SOPORTE y seleccionamos "save".

1- Seleccionamos "Create Sketch" y luego la cara conformada por ejes z(azul) y X(rojo).

2- Nos dirigimos a la sección "Create" y luego seleccionamos la herramienta LINE o damos click en la tecla L ya que realizan la misma función.

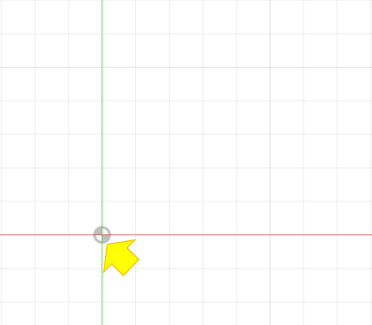

3- Hacemos click en el punto de partida el "Place first point"

5- Con la herramienta LINE seleccionamos 360 mm en la horizontal y 9 en la vertical y seguimos tal como se muestra en el video y el plano de la figura 3.

6-Para realizar las curvas que se encuentran en la parte superior seleccionamos la herramienta ELIPSE con 120 mm en la horizontal y 20 mm en la vertical

1- Realizamos una linea horizontal de 360 mm

2- Linea vertical de 60 mm

3- Linea horizontal de 9 mm para que cuando apliquemos el comando extrude también sea de 9 mm

4- Las ranuras que nos servirán para ensamblar serán de 120 mm en la horizontal y 9 mm en la vertical

🌟Exterior:

1- Línea horizontal de 450 mm

2- Línea vertical de 97.199 mm

3- Círculo de diámetro 50 mm para el borde superior

4-Círculo de diámetro 50 mm para el borde inferior

5-linea de 426.881 mm con un ángulo de 9.7°

🌟Interior:

1- Línea horizontal de 351.429 mm

2- Círculos de diámetro de 40 mm para los bordes tanto superior e inferior

3- Línea de 353.100 con un ángulo de 9.7°

4-Línea vertical que une los verdes de 19.711 mm

🌟Importante: No olvidar que las ranuras deben ser de 9 mm de largo ya que al momento de ejecutar el comando Extrude también será de igual medida 9 mm.

1- Línea de 360 mm con un ángulo de 9.7°

2- Línea de 60.421 mm con un ángulo de 99.7°

3-Línea de 9 mm con un ángulo de 9.7°

4-Línea de 71.021 con un ángulo de 99.7°

5-Línea perpendicular a la anterior con una medida de 9 mm

6-Repetimos el paso 2, 3 y 4 tres veces

7-Línea de 69.174 mm

8-Realizamos mirror para completar la otra mitad

9-Ambas ranuras deben ser de 120 mm x 9 mm

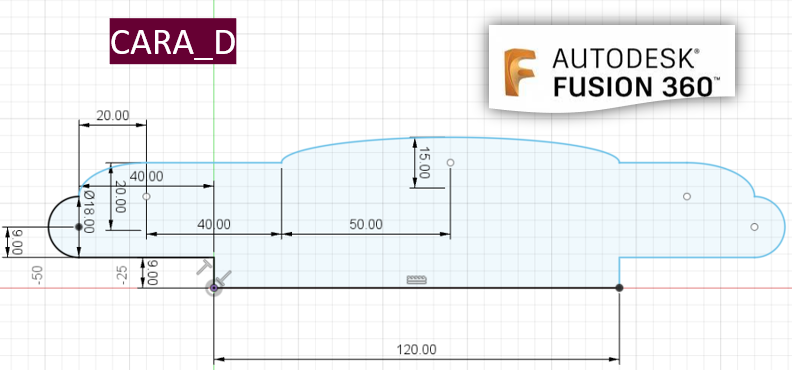

1- Línea de 120 mm en la horizontal

2- Línea de 9 mm en la vertical

3- Círculo de 18 mm

4- Seleccionamos la herramienta Elipse ubicamos 40 mm en la horizontal y 20 mm en la vertical

5- 40 mm en la horizontal hacia la Derecha

6- Seleccionamos la herramienta Elipse ubicamos 100 mm en la horizontal y 15 mm en la vertical

7- Con la herramienta mirror realizamos la otra mitad

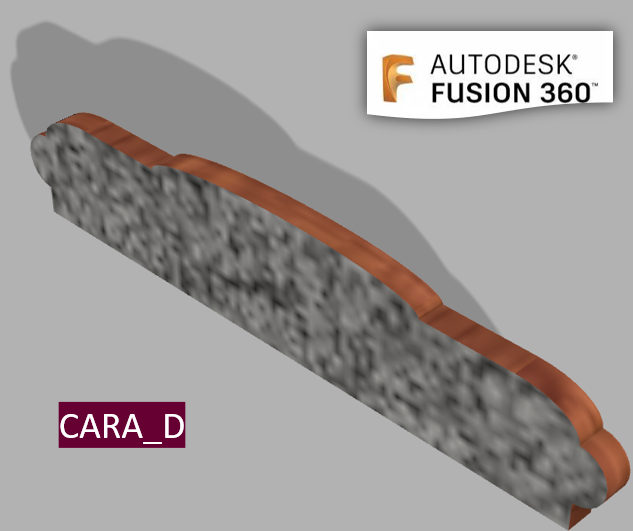

👏Ya terminamos de realizar todas las caras

👉¡De manera sencilla!

👇 Sigamosss📢

1- Para ensamblar seleccionamos New Design y guardamos con el nombre de Ensamble

2- Vemos cual es la cara que tiene más uniones con las demás

3- Click derecho en la cara para luego seleccionar Insert into Current Design

5- Luego de seleccionar Insert into Current Design en otra cara pasaremos a ensamblar con la herramienta Joint

5- No olvidar que la línea roja debe ser perpendicular

6-Realizamos el mismo proceso y luego veremos ya nuestro prototipo de soporte de laptop

🔔¡Wao que genial se ve!🤗

1- Busca una imagen que sea de su agrado, en este caso yo escogí el logo de FAB LAB, en formato dxf

2- Click en Insert, luego nos dirigimos a canvas e importamos la imagen en formato dxf

2-Con la herramienta spline dibujamos el contorno de la imagen en la cara que hemos seleccionado

3- Luego seleccionamos save as en DXF

4-Abrimos el programa RDWORKS V8

5-Importamos lo que guardamos en el paso 5

6-Seleccionamos el color rojo que es para corte

7- Click en el ítem donde dice corte y solo vamos a variar la velocidad en 55 mm/s

8-En Min Poder:40% y Max Poder:60%, esto para que varié en 50% luego click en ok

9-Click en un ícono de computadora que esta en la parte superior para simular.

👀👏👏¡Genial, ya nos queda el ultimo paso!😇

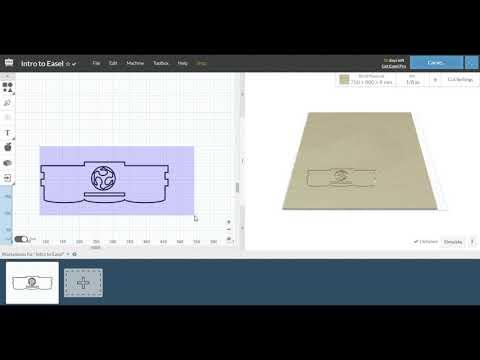

1- Nos dirigimos a la pagina de inventables

2- En la herramienta machine se ponemos en X 800 mm igual en Y igual

3-En la parte derecha se encuentra click en Birch Plywood en Width(Y) ponemos de medida 750 mm, en Length (Y) 800 mm y en Thickness(Z) 9mm

4-Seleccionamos la fresadora de 1/8 de diámetro

5- Sellecionamos Cut Setting luego en manual y escribimos en Feed rate 800 mm/min, Plunge rate 300 mm/min y Depth per pass 0.7 mm

6- Todo lo que sea perímetros exteriores colocamos en Outside y lo que este en el interior Inside

7-Para los perímetros interiores seleccionamos 1.4 mm

8-Luego seleccionamos Untitled y en rename escribimos un nombre en mis caso lo guardo como CARA_INVENTABLE_SOPORTE DE CELULAR

9- Para ver seleccionamos en Simulate además de visualizar el proceso de la fresadora en corte y grabado también podremos registrar el tiempo. Esto último es importante para saber cual es el costo de tu proyecto

🙌Listo culminamos👏

Recuerda👇👀:

Algo importante esque aprendimos, ahora ya puedes realizar un soporte similar o mejor 👏

La imaginación es más importante que la sabiduría(Albert Einstein)

Nos vemos en el próximo instructable 😉👋

Hasta luego, amigos😊
