SOPORTE DE CELULAR & CAJA DE JUGUETE

Hola a todos.

Nuevamente estamos con un nuevo tutorial hecho para ustedes.

Para ello usaremos el programa “fusión 360”.

- Software autodesk fusión 360

- Wifi

- Computadora, en este caso usamos un i5 ryzen (Windows 10)

Periféricos:

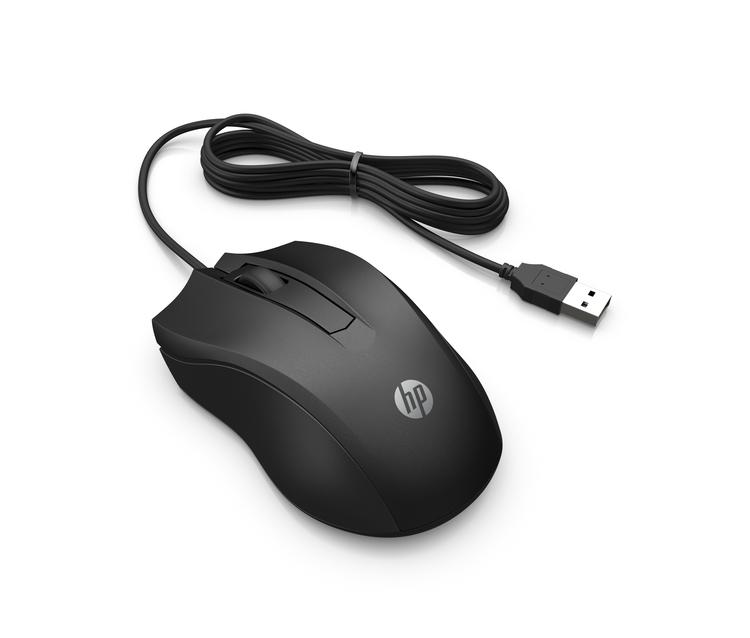

- Ratón

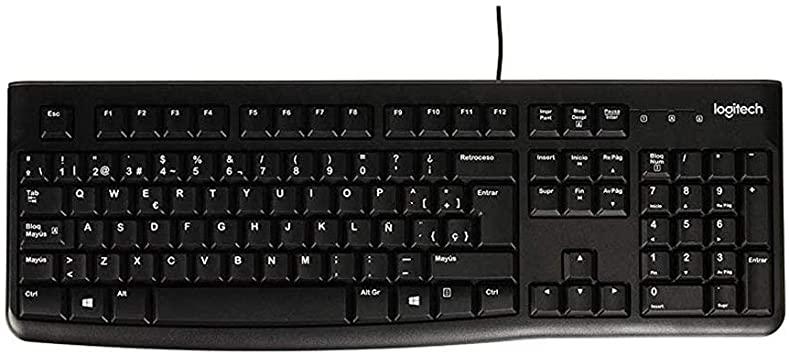

- Teclado

Empezaremos

creando un croquis, lo guardaremos con el nombre de “porta celular”.

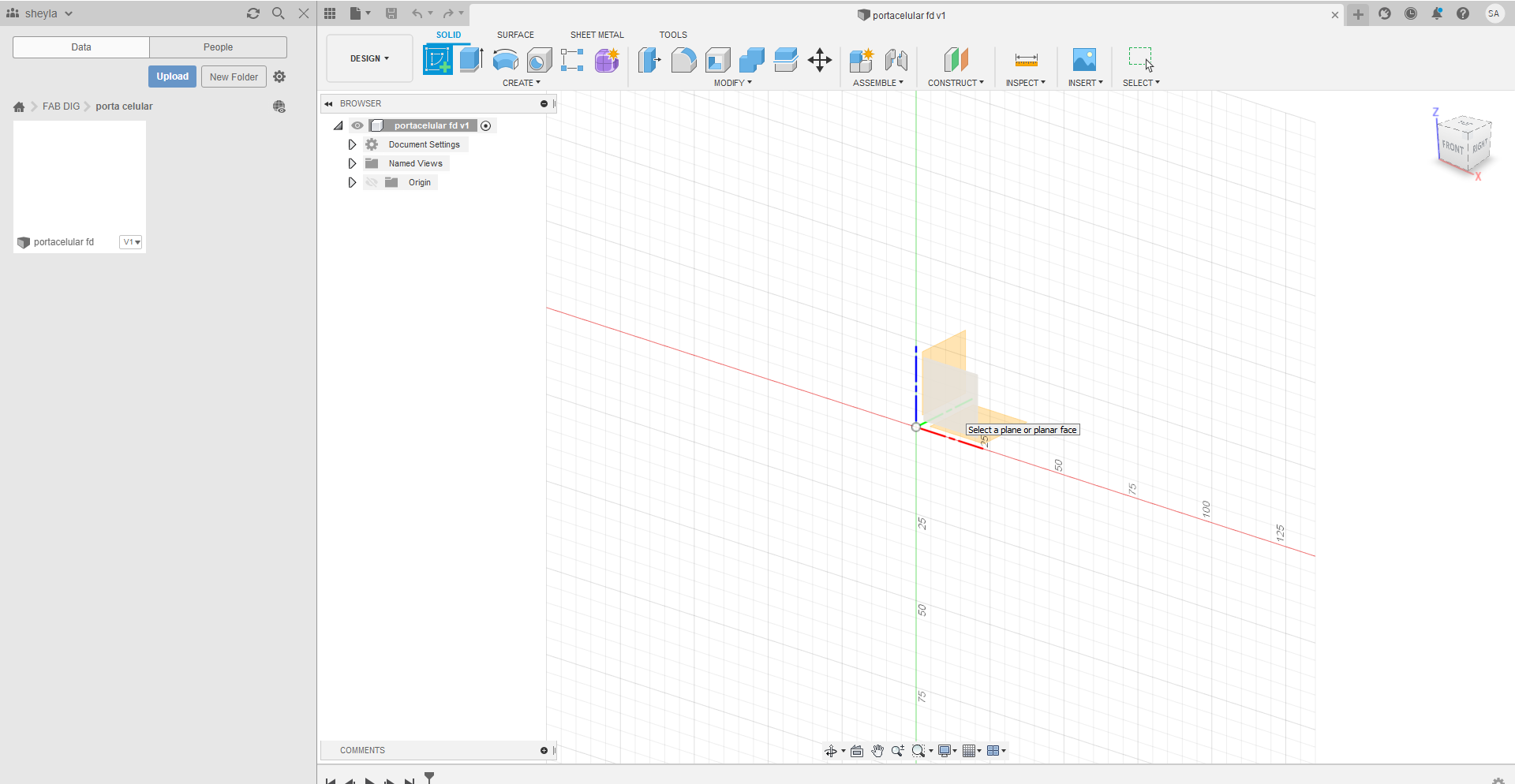

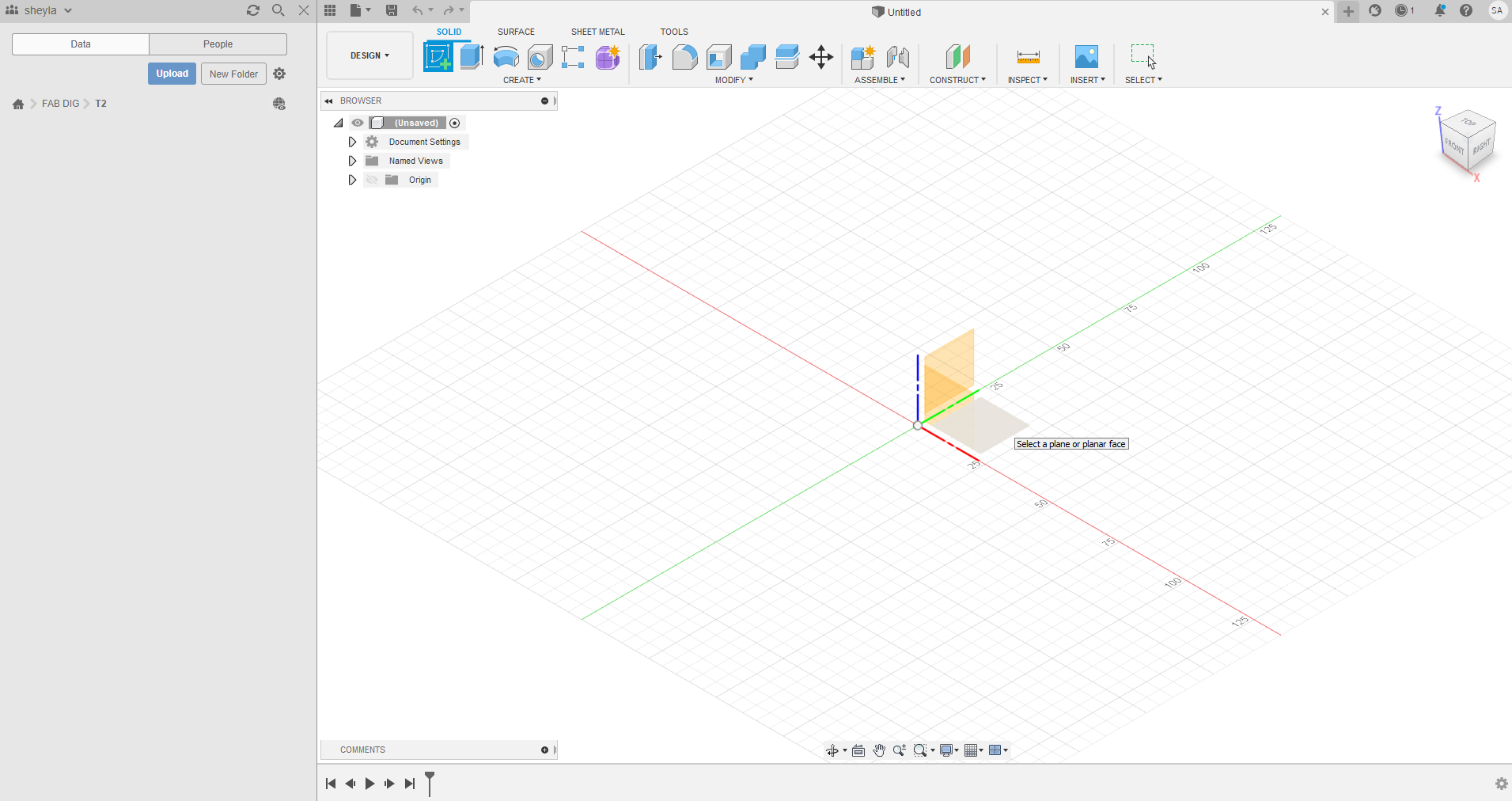

Primero, haga clic en “CREATE SKETCH”, después elegiremos el eje (x, z).

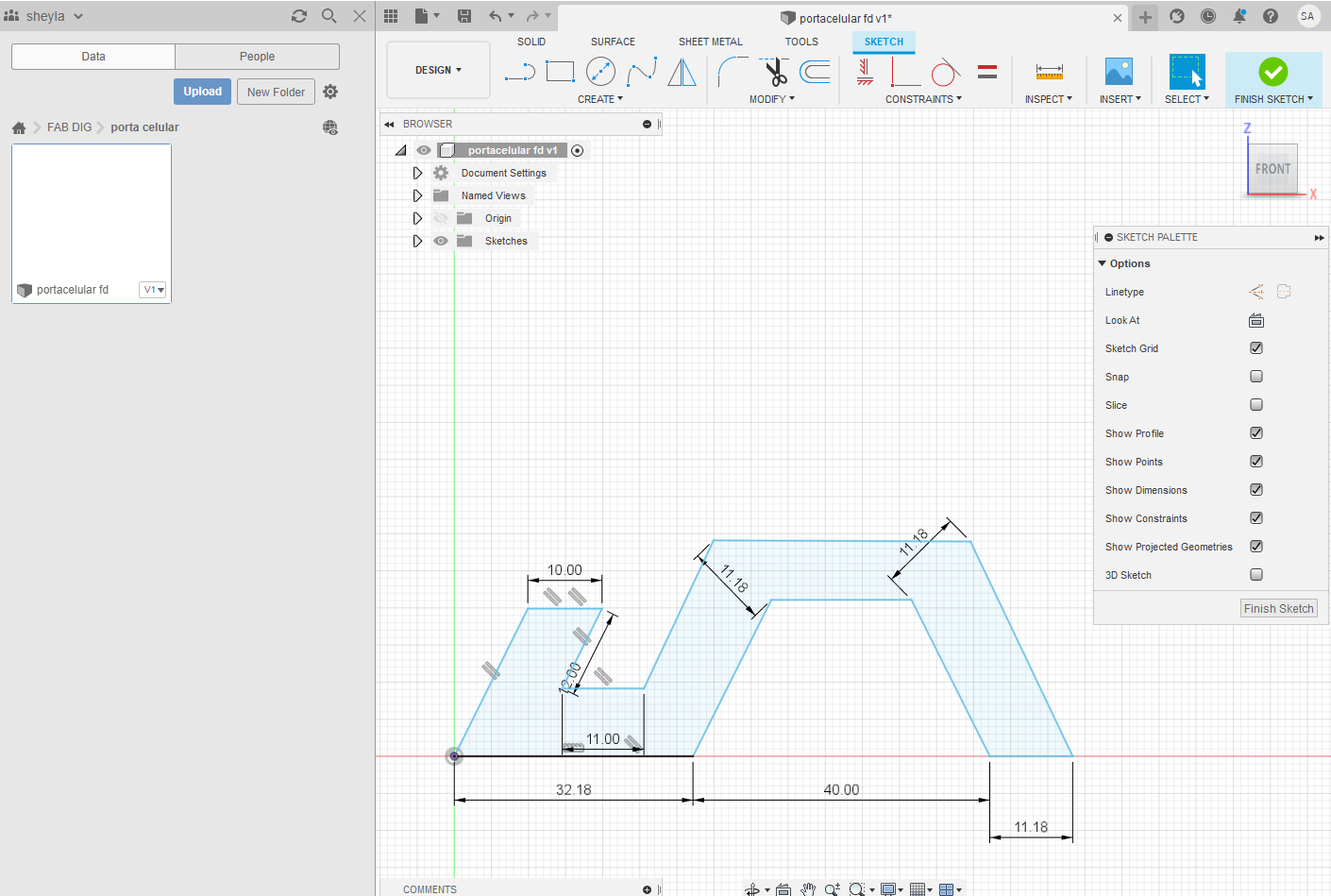

Usaremos “LINE” para crear las líneas y comenzaremos a crear partiendo desde la intersección de los ejes. La línea será en dirección izquierda hacia arriba con una medida de 100mm y con un ángulo de 63.4 °, haremos otra línea en dirección izquierdo abajo, medida de 100 mm y será con el mismo ángulo y llegado al eje X. después otra línea hacia el lado izquierdo con una medida de 32.18mm.

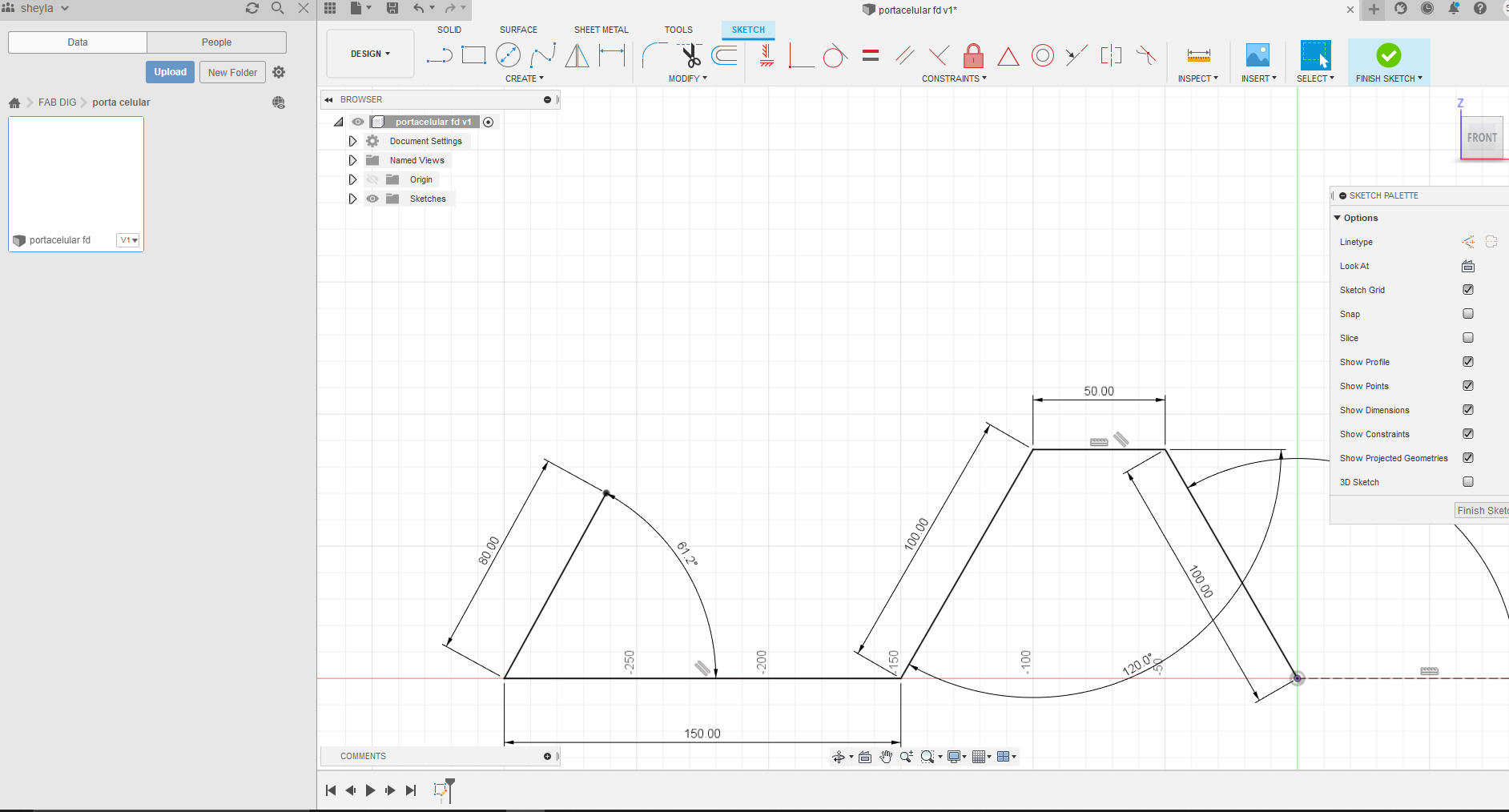

Ahora creamos otra línea con dirección derecha hacia arriba medida de 80 mm con un ángulo de 61,2 °; Después una línea horizontal paralela al eje X, con una medida de 10 mm; ahora haremos una línea hacia abajo dirección izquierdo (debe ser paralelo con la línea que mide 80 mm). después una línea de 11 mm (paralelo al eje X).

Una línea dirección arriba hacia la derecha medida de 120 mm, una línea hacia la derecha de forma horizontal (paralela X); la otra línea llegara hasta el punto de la recta del eje X. y por ultimo cerraremos la figura, medida de 11.18.

ahora usaremos la herramienta "FILLET", para poder crear las curvas en los vértices de la figura.

comenzaremos por el punto de partido que hemos iniciado para crear las líneas. Ese primer vértice tiene la medida de 2 mm. la siguiente tiene un curvatura de 10 mm. en la siguiente de vértice también es de 10 mm.

mil próximo vértice es de 3 mm.

a continuación, tenemos 2 vértices que están en horizontal, para cada vértice será 2 mm de curvatura. las 2 siguientes vértices que siguen la primera tendrá una curvatura de 1.5 mm y el otro de 3 mm.

mil siguiente la curvatura tendrá 15 mm en paralelo a la curvatura que tenemos de abajo y para el ultimo la medida de esta curvatura será de 2 mm.

ahora, pondremos "FINISH SKETCH"; lo siguiente que haremos es usar "EXTRUDE", que será de 18mm y pondremos "OK".

para poner texto vamos a "CREATE" y damos click en "TEXT" usaremos la cara delantera y seleccionaremos el rectángulo que seria el borde de la cara, puede elegir a su propio gusto.

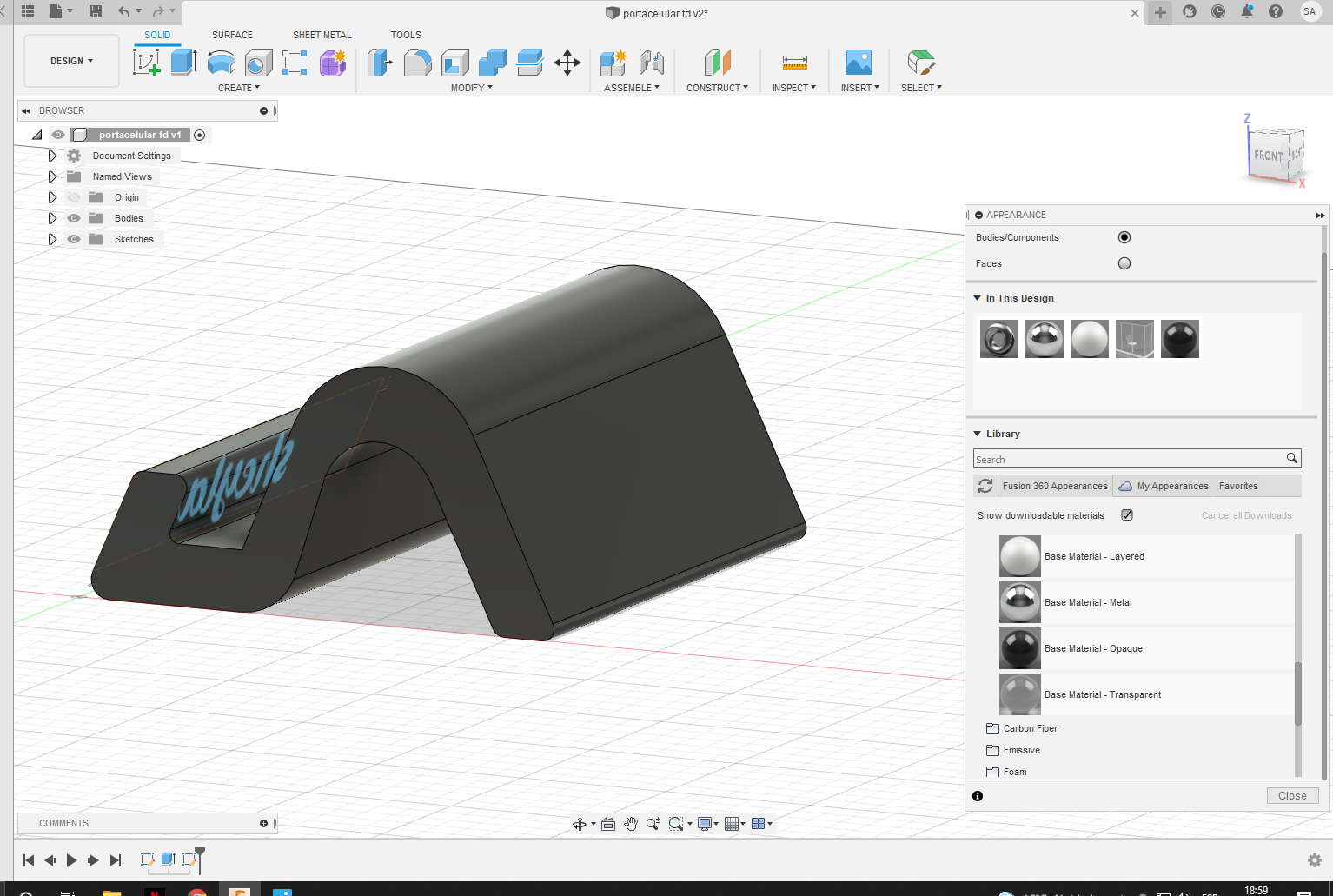

para ponerle color seleccione MODIFY" y después "APARENCCIE" elija cual mas le gusta y seleccione OK.

y listo tiene el molde para su porta celular.

Ahora mostraremos el tutorial para crear un prototipo de una caja de juguete con un diseño de un gato.

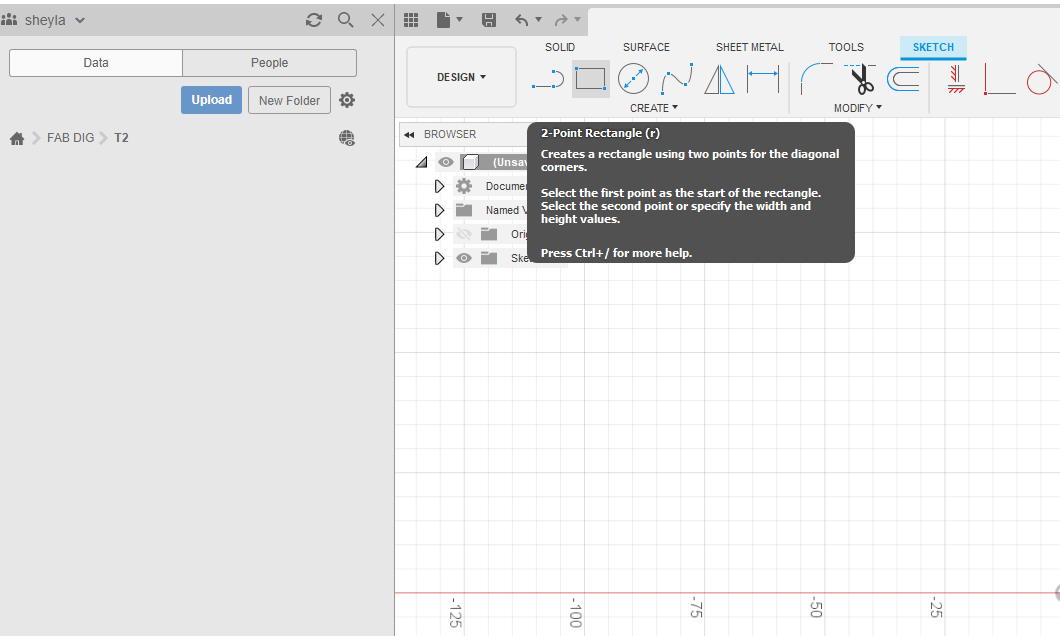

primero elegiremos el eje (X,Z). Ahí formaremos un cuadrado de de medida de 58 mm, comenzando en el punto medio donde se intersectan los dos ejes. pondremos "FINISH SKETCH".

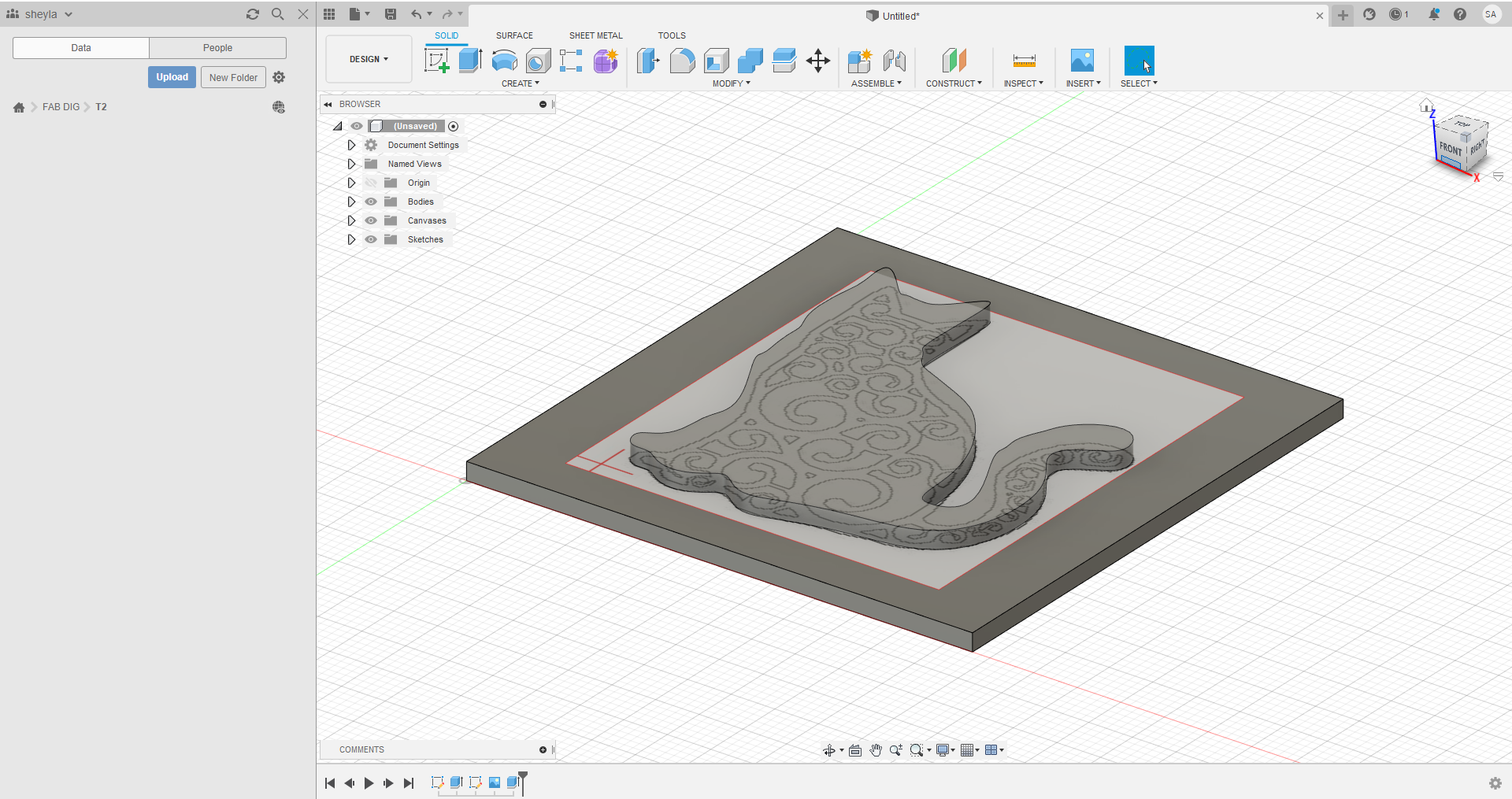

pondremos "EXTRUDE" y la medición será 2 mm. lo siguinete que haremos es insertar nuestra imagen, seleccionamos la superficie click derecho y le damos en "CREATE SKETCH" , imagen y "CANVAS", seleccionamos la imagen que gusta, en este caso se uso la imagen de un gato. acomodamos la imagen y le damos OK.

ahora lo que haremos es delinear los bordes, nos vamos "CREATE", "SPLINE" y le damos a "FIT POINT SPLINE" y empezamos a delinear primero el borde del gato.

recomendación: comenzar con el delineado por la parte externa.

Cuando terminemos de delinear la parte externa, pondremos "EXTRUDE" de 2mm de medida. después comenzaremos con la parte interna.

cuando delineemos por la parte interna se recomienda que sea EXTRUDE para cada uno, para que no se pierda los delineados anteriores.(todos los delineados serán de medida de 2mm).

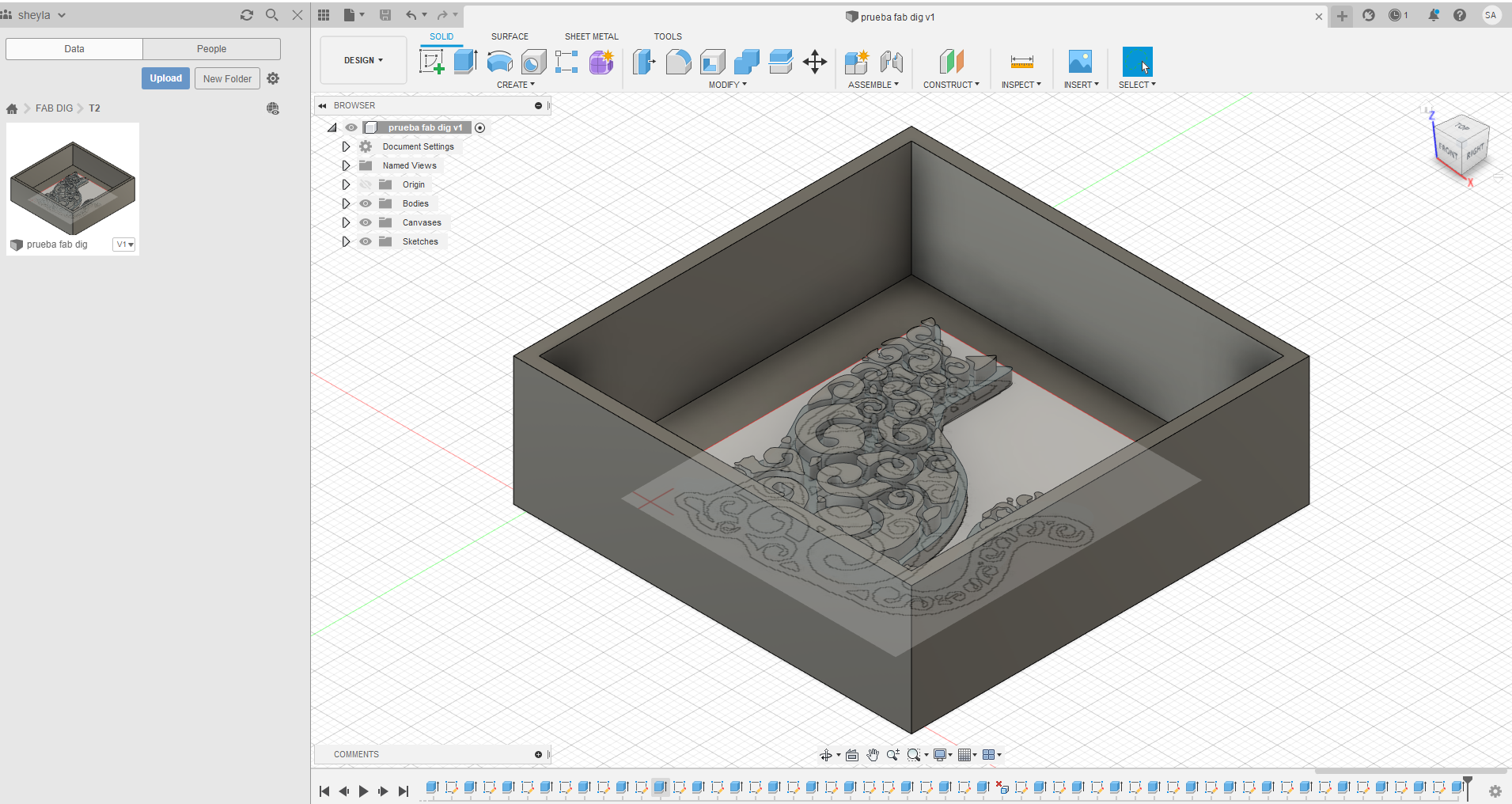

para crear los muros, seleccionamos la superficie principal con la herramienta "PROYECCIÓN" para eso damos click en nuestro teclado la letra P; seleccionamos las aristas. Luego usaremos la herramienta "OFSLET" para crear un perimetro desfasado de 2mm.

ponemos "FINISH SKETCH" y haremos " EXTRUDE". en este caso el extrude que daremos serán para ambas direcciones (arriba y abajo). 18mm para arriba y 2 mm para abajo y le damos "OK".

lo guardamos para que no se pierda y listo tenemos nuestro prototipo de una caja de juguete.

espero que les haya servido. gracias a todos por ver nuestro archivo.
