SOPORTE DE CELUAR Y CAJA FABDIG BULLDOG

Bienvenidos queridos amigos, hoy les enseñare a crear dos proyectos de manera rápida y sencilla, ya verán que es super fácil y sobre todo muy útil para el hogar.

Los materiales a utilizar en los siguientes proyectos son los mismos, así que empecemos.

• Laptop core i7
• Ratón como periférico
• Autodesk
• Fusion 360
• Internet

Para empezar con el desarrollo del soporte de celular, ya debe estar abierto el programa "Fusion 360" y haberte registrado, suponiendo que ya lo hiciste, iniciaremos a trabajar con el plano.

IMPORTANTE: Antes de escoger el eje o el plano en el que vas a trabajar es necesario que guardes el archivo con el nombre correspondiente, una vez realizado esto, ya puedes empezar con el desarrollo del soporte de celular.

PASOS:

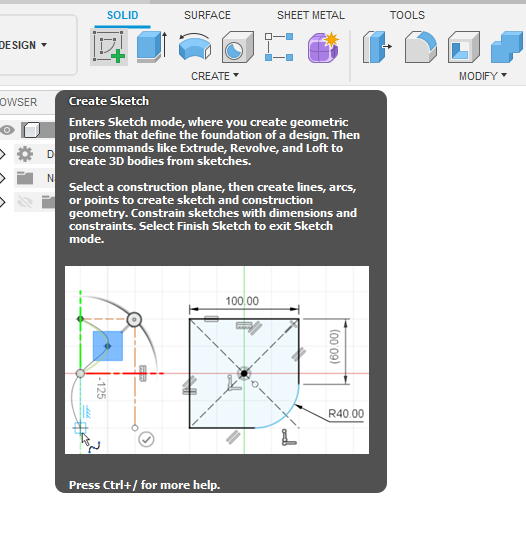

1. Suponiendo que ya creamos y guardamos el archivo, nos dirigimos a "Creat Sketch " y elegimos el eje en el que desarrollaremos el plano , en este caso será el eje "Z" y "X".
2. Ahora vamos a Create y seleccionamos la herramienta "Line" o también puedes presionar la "tecla L" (ambas generan la misma función).
3. Nos colocamos en la intersección de los ejes y le damos "clic".

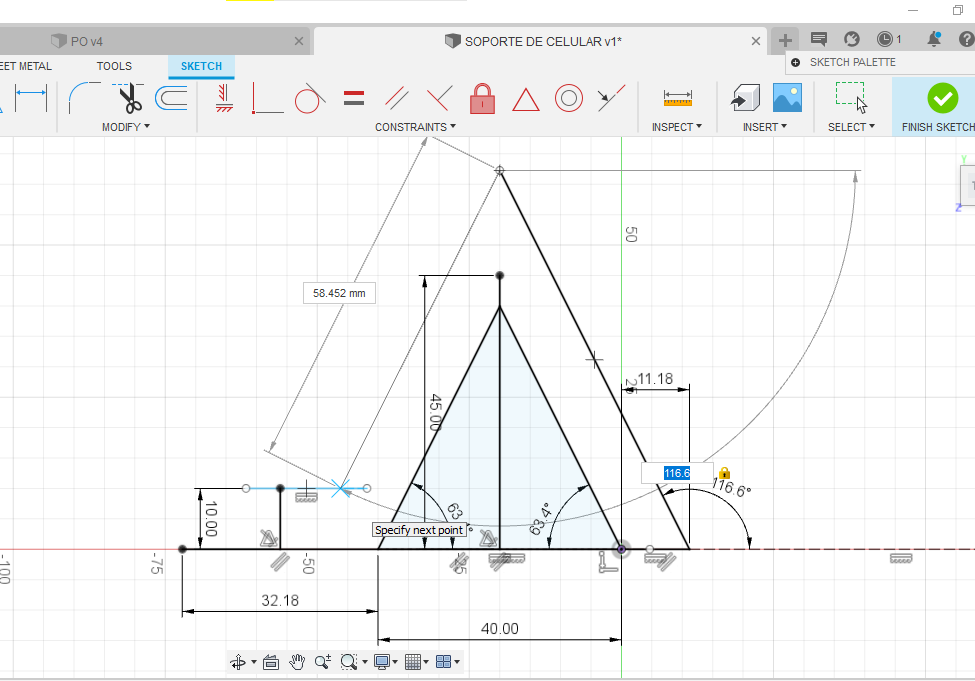

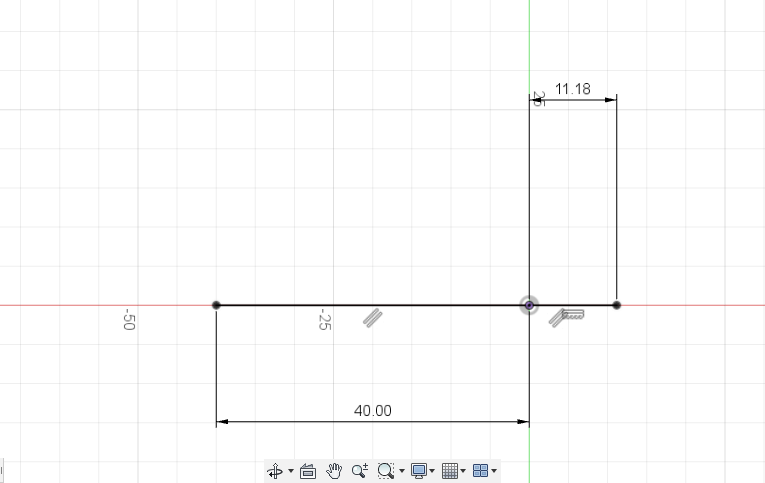

4. Ya que estamos posicionados en la intersección de los ejes y le hemos dado clic, podemos ver que automáticamente se genera una línea, ya sea para la izquierda o la derecha nosotros le daremos la medida que indica el plano, en este caso el plano indica que la linea debe ir hacia la derecha en horizontal y tendrá una medida de 11.18mm.

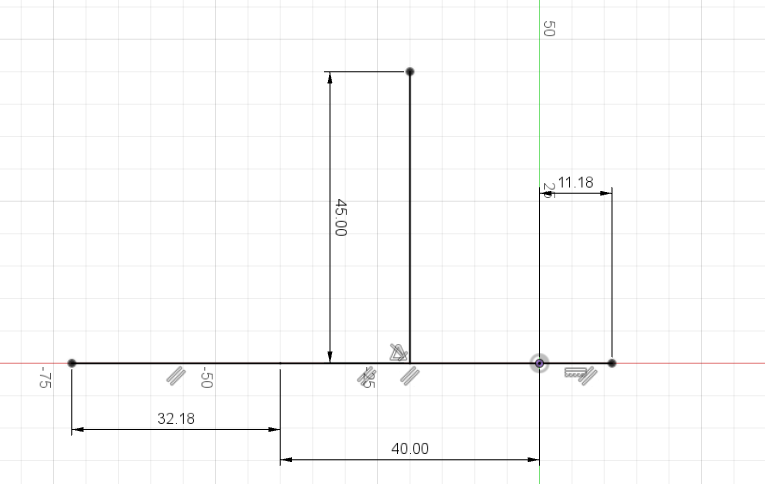

5. Ahora desde el punto de intersección, presionamos la tecla L y creamos una línea hacia la izquierda en horizontal de 40mm, volvemos a presionar la tecla L y creamos una línea de 32.18mm hacia la izquierda.

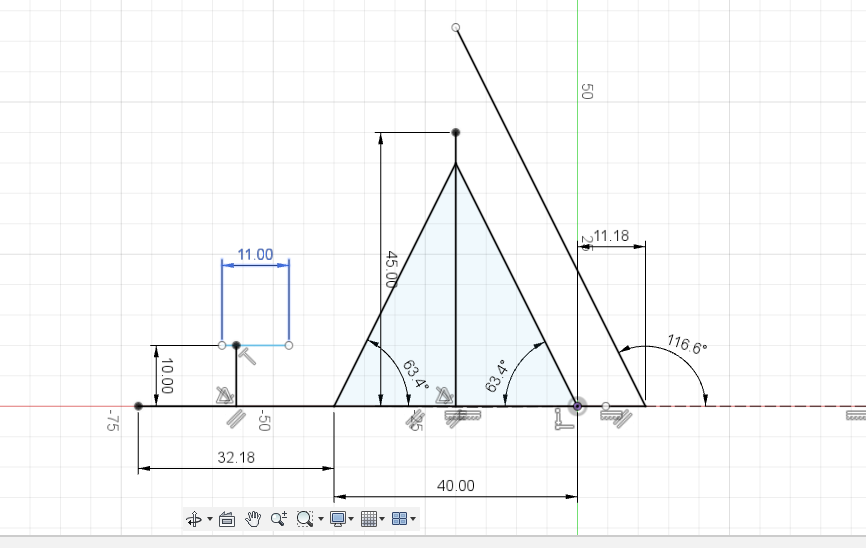

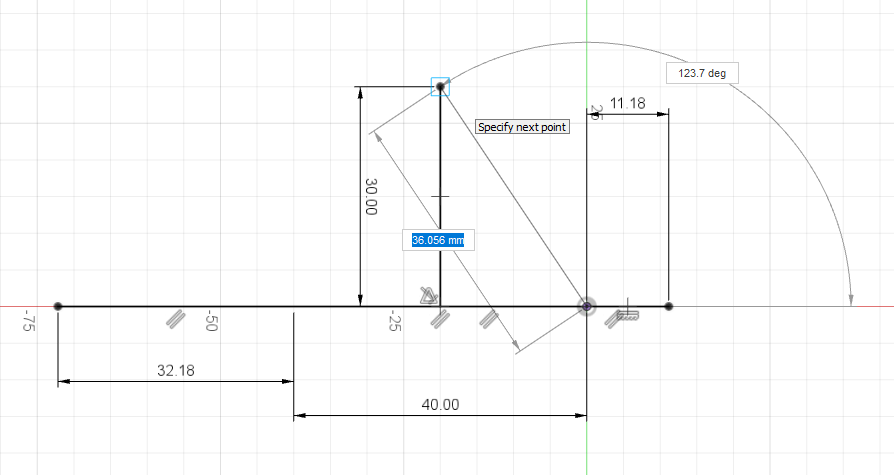

6. Teniendo esto, seguimos las indicaciones que están en la foto.
7. Una vez ya completado el plano, claro esta que tiene que tener las medidas correspondientes, vamos a pasar hacer el uso de la herramienta Fillet.

La herramienta Fillet nos ayudara a generar esas curvas que indica el plano y que debe tener el soporte de celular. Para iniciar tenemos que seguir los siguientes pasos:

1. Nos dirigimos a MODIFY y buscamos la herramienta Fillet, le damos clic y hacemos el uso correcto de esta herramienta, como funciona? pues esta funciona de la siguiente manera.

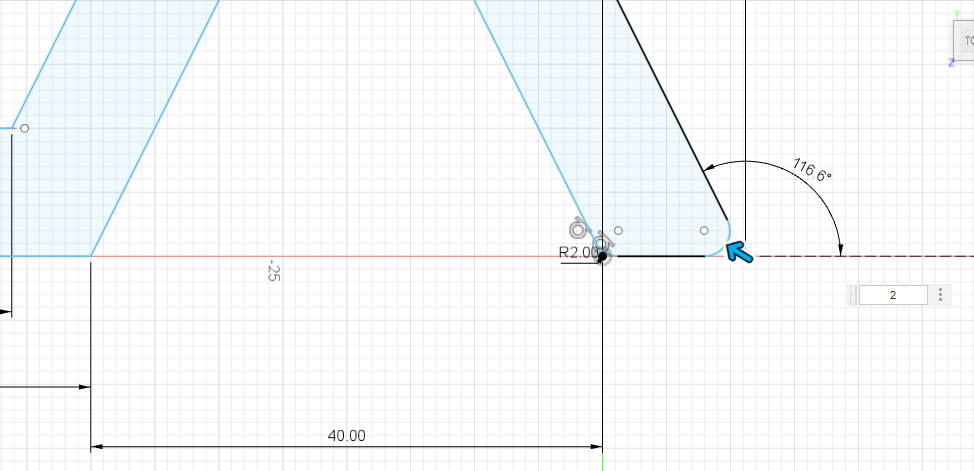

2. Al seleccionar el punto de interseccion de dos líneas se genera automáticamente una curva, la medida que le daremos será la que indica el plano.
3. Repetimos este paso en todas las intersecciones que muestra el plano.

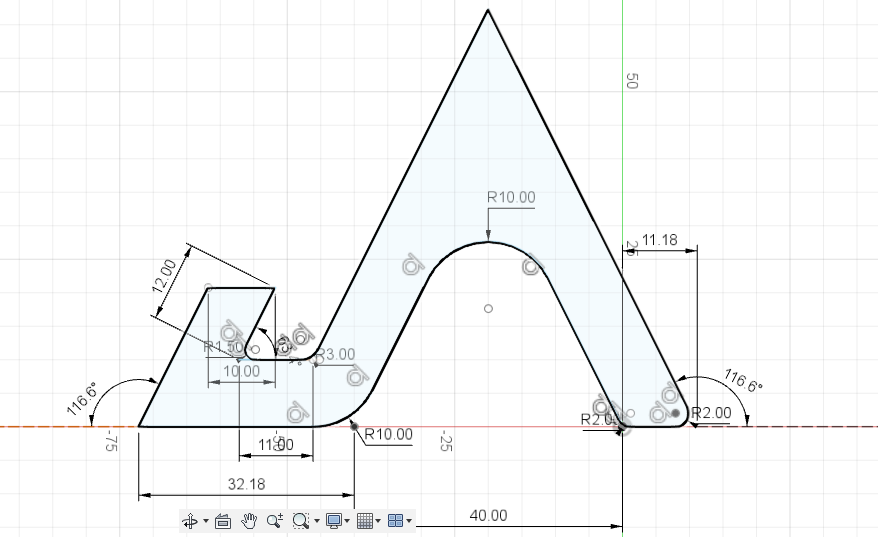

4. Una vez que este igual que el plano, le damos Finish Sketch.

La herramienta Extrude tiene como función darle una vista en 3D al plano que estamos trabajando. Seleccionamos la herramienta Extrude y extruimos 60mm hacia afuera, le damos ok y ya tenemos al plano en 3D.

La Herramienta APARIENCIA Sirve para Poder Darle al plano de la ONU de color o al Estamos Que materiales Realizando, En Este Caso yo decidi Darle el color de cobre -raw , Pero ustedes pueden Elegir el color de Que Más les guste.

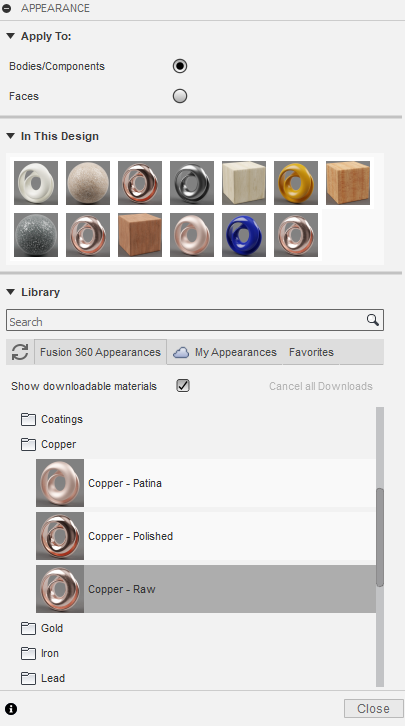

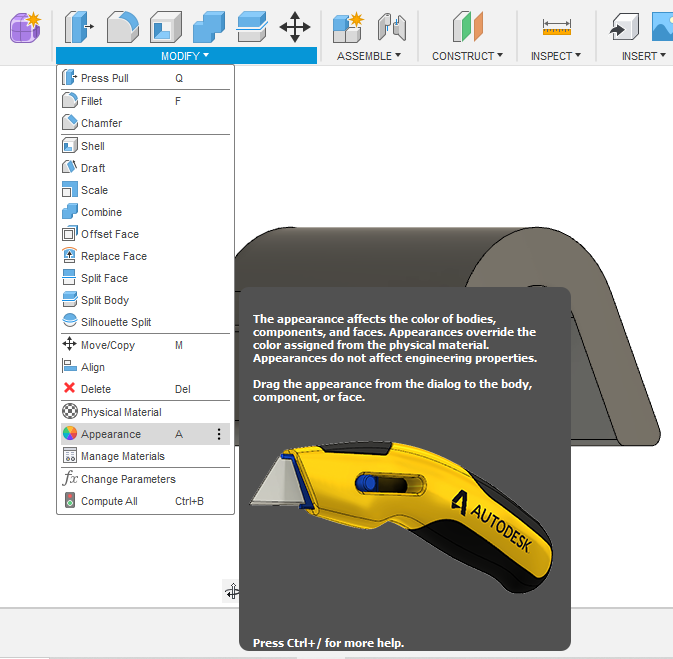

1. Le damos clic en MODIFY y seleccionamos la herramienta Appeareance o también presionas la t ecla A y automáticamente se genera la ventana de Appeareance .
2. Seleccionamos el color de nuestra preferencia y lo arrastramos al plano, le damos close.
3. Finalmente vamos a Save y guardamos nuestro archivo, presionamos ok, y el archivo quedo guardado.

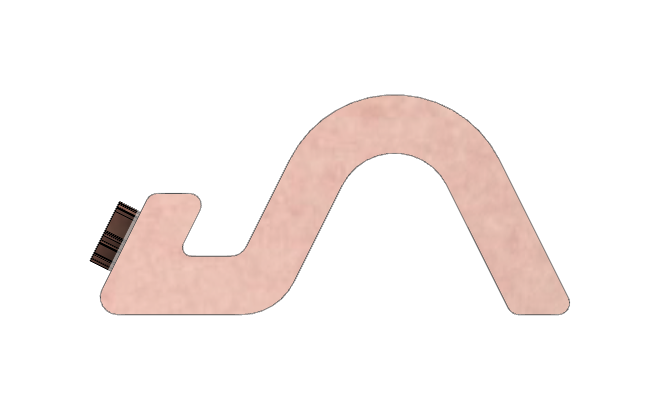

4. Este paso es opcional, si desea personalizar sus soportes, puede irse a cretae y sacar Text.
5. Ya terminado todo este proceso le damos a Save y ya esta listo nuestro soporte de celular.

Para este proyecto como ya lo mencionamos en el trabajo anterior, serán los mismos materiales..

Ahí ya se pueden observar lo que se va trabajar, así que empecemos

PASOS:

1. Empezamos dándole clic en Create Sketch y seleccionamos el eje en el que desarrollaremos el plano en este caso será el eje "Z", "X", "Y".
2. Nos dirigimos al punto de origen del plano ya partir de este punto creamos un cuadrado de 58x58mm con la herramienta que se encuentra en CREATE.
3. Nos vamos a Create y seleccionamos la herramienta Point Rectangle, a partir de ella y del origen del centro, creamos el cuadrado de 58x58mm.
4. Ya teniendo esto le damos Finish Sketch, para poder extruir la caja.

La herramienta Extrude tiene como función darle una vista en 3D al plano que estamos trabajando. Seleccionamos la herramienta Extrude y extruimos 2mm hacia arriba, le damos ok y ya tenemos al plano en 3D.

Para el personalizado en el plano tenemos que tener una imagen cualquiera, para ello al momento de buscar la imagen deben agregarle dxf para que tenga una mejor visualización.

PASOS:

1. Suponiendo que ya se tiene la imagen descargada vamos a insertar la imagen en el plano.

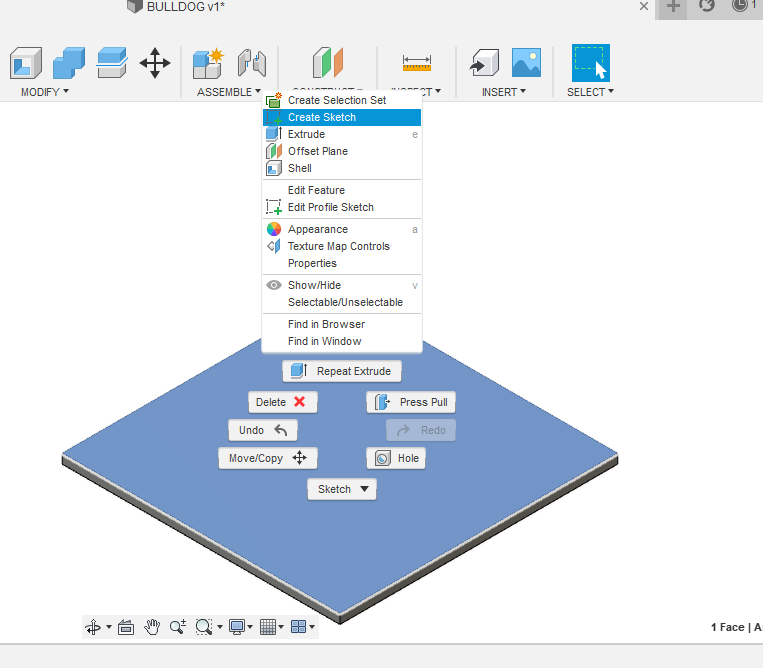

2. Seleccionamos el plano y de damos clic derecho, podemos ver que automáticamente se genera varias ventanitas, le damos clic en Create Sketch.

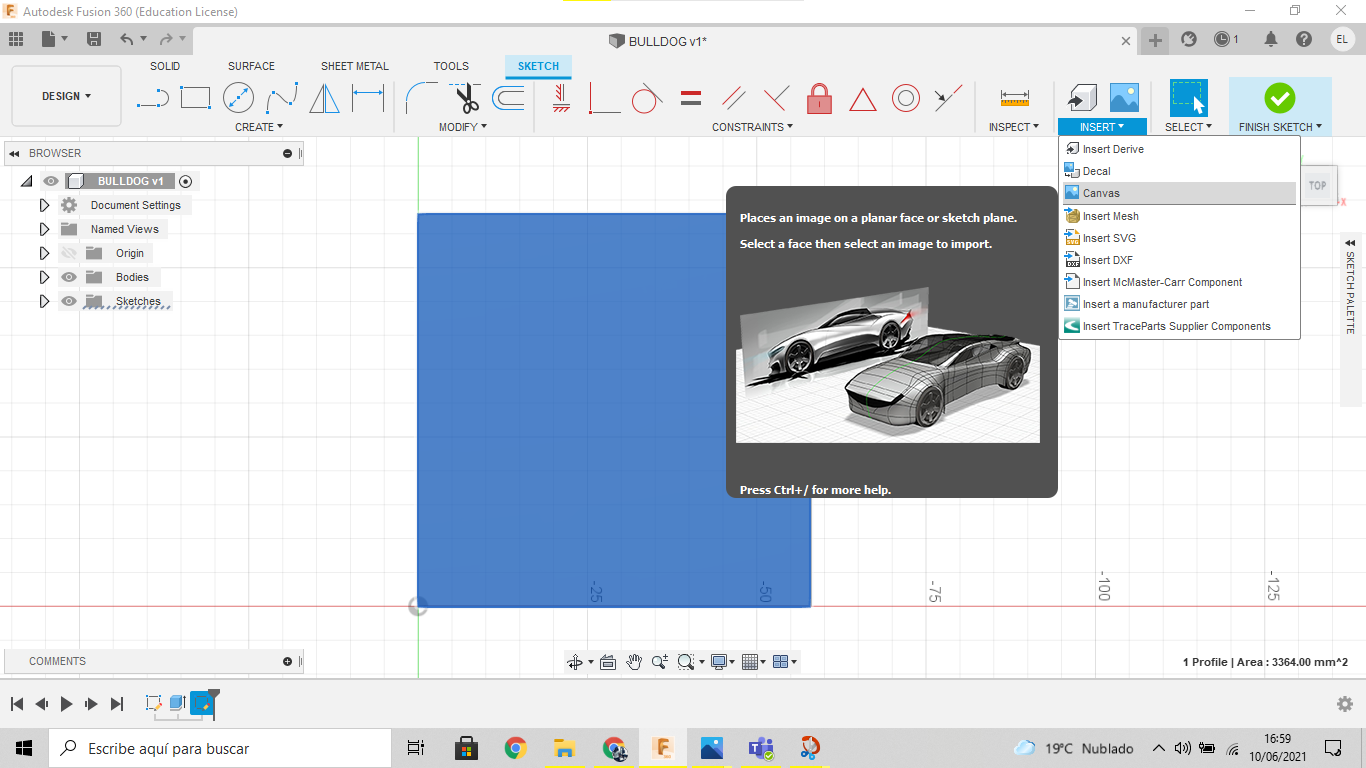

3. Ahora nos dirigimos a INSERT y le damos clic a canvas, esta nos llevara a nuestros archivos para abrir la imgen en el plano.
4. Seleccionamos la imagen que decidimos insertar y la orientamos en el plano (cuadrado de 58x58mm).

La herramienta fit spline nos ayudara a remarcar la imagen con líneas curvas para poder pasar el diseño a elección.

Muy importante cuando vayan remarcando, le damos finish sketch y van extruyendo una medida de 2mm. Este paso se repite sucesivamente, hasta que quede tal cual imagen.

Opcional, si desean le dan color al proyecto y eso seria todo .

Muchas gracias, queridos instructables, eso ha sido todo por hoy!
