SIMON SAYS GAME ARDUINO UNO
by ProjecTronic in Circuits > Arduino
1776 Views, 1 Favorites, 0 Comments
SIMON SAYS GAME ARDUINO UNO
We will learn to design a very fun memory game called SIMON SAYS

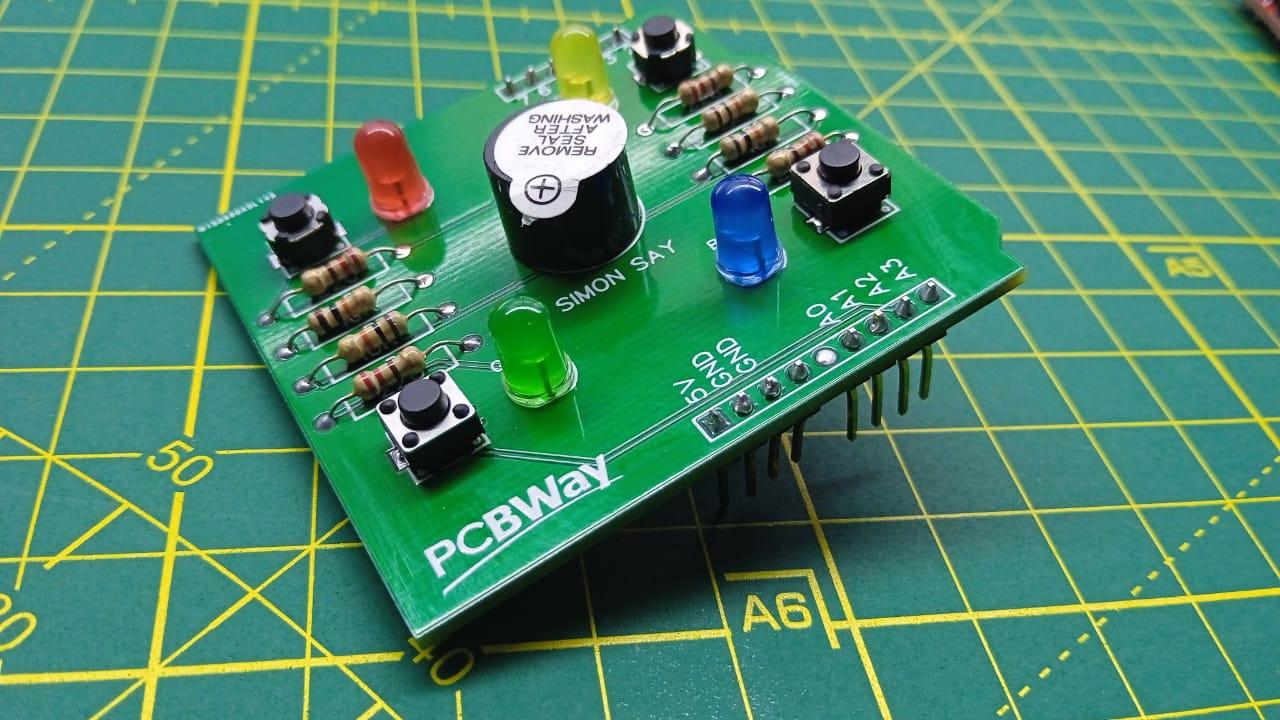

Today we will learn to design a shield for arduino UNO, this shield is the famous game SIMON DICE is a very fun memory game for the family
Supplies
SCHEMATIC DIAGRAM
In this schematic diagram we will observe the connections to the ARDUINO UNO pins.
FUNCTIONING
The operation is very easy to learn since the game will start giving us a led light either red, yellow, blue or green in color and in this case each led comes with a button so that we follow the sequence that the led diodes mark us, then like this We begin to memorize the sequence when we fail, the game will restart automatically and the buzzer will send us a beep saying that the game is over because we failed very easily, no.
ARDUINO CODE
#define Rojo 2
#define Verde 3
#define Amarillo 4
#define Azul 5
#define Campana 7
#define In_Rojo A3
#define In_Amarillo A1
#define In_Verde A2
#define In_Azul A0
int i;
int nivelActual = 1;
int velocidad = 500;
const int MaximiNivel = 50;
int secuencia[MaximiNivel];
int SecuenciaLeida[MaximiNivel];
void setup(){
pinMode(Amarillo, OUTPUT);
pinMode(Azul, OUTPUT);
pinMode(Rojo, OUTPUT);
pinMode(Verde, OUTPUT);
inicio();
}
void loop(){
if(nivelActual == 1){
generaSecuencia();
muestraSecuencia();
leeSecuencia();
}
if(nivelActual != 1){
muestraSecuencia();
leeSecuencia();
}
}
// ------------------------ ------------------------
void inicio(){
for (i = 1; i <= 6; i++) {
digitalWrite(Verde , HIGH);
delay(100);
digitalWrite(Verde , LOW);
digitalWrite(Amarillo , HIGH);
delay(100);
digitalWrite(Amarillo, LOW);
digitalWrite(Azul , HIGH);
delay(100);
digitalWrite(Azul, LOW);
digitalWrite(Rojo , HIGH);
delay(100);
digitalWrite(Rojo , LOW);
}
}
void Marcador(){
int unidad = (nivelActual / 4);
imp_unidad(unidad);
int residuo = (nivelActual % 4);
imp_residuo(residuo);
delay(500);
}
void imp_unidad(int n){
for(int x=1;x<=n;x++){
digitalWrite(Verde , 1);
digitalWrite(Amarillo, 1);
digitalWrite(Azul, 1);
digitalWrite(Rojo , 1);
delay(800);
apagados();
delay(300);
}
}
void imp_residuo(int n){
apagados();
if (n==1){
digitalWrite(Verde , 1);
}
if (n==2){
digitalWrite(Verde , 1);
digitalWrite(Amarillo, 1);
}
if (n==3){
digitalWrite(Verde , 1);
digitalWrite(Amarillo, 1);
digitalWrite(Azul, 1);
}
delay(800);
apagados();
delay(300);
}
void apagados(){
digitalWrite(Verde , LOW);
digitalWrite(Amarillo, LOW);
digitalWrite(Azul, LOW);
digitalWrite(Rojo , LOW);
delay(300);
}
// ------------------- --------------- -------
void muestraSecuencia(){
apagados();
for(int i = 0; i < nivelActual; i++){
if( secuencia[i] == Amarillo ){
tone(Campana, 200);
delay(200);
noTone(Campana);
}
if( secuencia[i] == Azul ){
tone(Campana, 300);
delay(200);
noTone(Campana);
}
if( secuencia[i] == Rojo ){
tone(Campana, 400);
delay(200);
noTone(Campana);
}
if( secuencia[i] == Verde ){
tone(Campana, 500);
delay(200);
noTone(Campana);
}
digitalWrite(secuencia[i], HIGH);
delay(velocidad);
digitalWrite(secuencia[i], LOW);
delay(200);
}
}
void leeSecuencia(){
int flag = 0;
for(int i = 0; i < nivelActual; i++){
flag = 0;
while(flag == 0){
if(digitalRead(In_Verde) == LOW){
digitalWrite(Verde, HIGH);
tone(Campana, 500);
delay(300);
noTone(Campana);
SecuenciaLeida[i] = Verde;
flag = 1;
delay(200);
if(SecuenciaLeida[i] != secuencia[i]){
secuenciaError();
return;
}
digitalWrite(Verde, LOW);
}
if(digitalRead(In_Rojo) == LOW){
digitalWrite(Rojo, HIGH);
tone(Campana, 400);
delay(300);
noTone(Campana);
SecuenciaLeida[i] = Rojo;
flag = 1;
delay(200);
if(SecuenciaLeida[i] != secuencia[i]){
secuenciaError();
return;
}
digitalWrite(Rojo, LOW);
}
if(digitalRead(In_Azul) == LOW){
digitalWrite(Azul, HIGH);
tone(Campana, 300);
delay(300);
noTone(Campana);
SecuenciaLeida[i] = Azul;
flag = 1;
delay(200);
if(SecuenciaLeida[i] != secuencia[i]){
secuenciaError();
return;
}
digitalWrite(Azul, LOW);
}
if(digitalRead(In_Amarillo) == LOW){
digitalWrite(Amarillo, HIGH);
tone(Campana, 200);
delay(300);
noTone(Campana);
SecuenciaLeida[i] = Amarillo;
flag = 1;
delay(200);
if(SecuenciaLeida[i] != secuencia[i]){
secuenciaError();
return;
}
digitalWrite(Amarillo, LOW);
}
}
}
secuenciaCorrecta();
}
void generaSecuencia(){
randomSeed(analogRead(5)); // randomSeed(millis());
for(int i = 0; i < MaximiNivel; i++){
secuencia[i] = random(2,6);
}
}
void TonoError(){
int Tono[ ] = {260, 200, 200, 220, 200, 0, 250, 260};
int duracionNotas[] = {4, 8, 8, 4, 4, 4, 4, 4};
for(int i = 0; i < 8; i++){
int duracionNota = 1000/duracionNotas[i];
tone(Campana, Tono[i],duracionNotas);
int pausaEntreNotas = duracionNota * 1.30;
delay(pausaEntreNotas);
noTone(Campana);
}
}
void secuenciaError(){
digitalWrite(Amarillo, HIGH);
digitalWrite(Azul, HIGH);
digitalWrite(Rojo, HIGH);
digitalWrite(Verde, HIGH);
delay(400);
digitalWrite(Amarillo, LOW);
digitalWrite(Azul, LOW);
digitalWrite(Rojo, LOW);
digitalWrite(Verde, LOW);
delay(250);
TonoError();
velocidad = 500;
Marcador();
nivelActual = 1;
inicio();
}
void secuenciaCorrecta(){
if(nivelActual < MaximiNivel);
nivelActual++;
//velocidad -= 30; // desmacar para aumentar velocidad del juego en cada nivel
delay(350);
}
ELECTRONIC COMPONENTS
- 4 PULSADORES NO 2 PIN
- 4 DIODOS LEDS 5MM RED YELLOW GREEN BLUE
- 4 RESISTENCIAS 220ohm 1/4W
- 4 RESISTENCIAS 10K 1/4W
- 1 ESPADIN 20 PINES
- 1PCB
CHARACTERISTICS
-VIN 5VDC
- SHIELD FOR ARDUINO UNO
- MEMORY GAME
- 4 BUTTONS NO
- RECREATIONAL GAME
- IMAX 50mA
EASYEDA

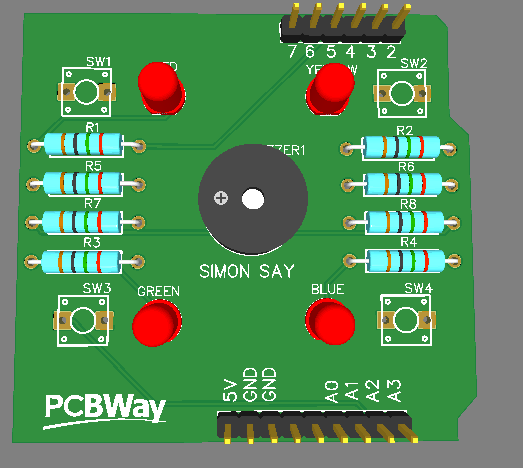

We can see the tracks and the 3D image that we made in the EASYEDA software, a very friendly software for the creation of PCBs.
PCBWay
10pcbs at $5 order them here www.pcbway.com
We thank PCBWAY for the professional pcb they provide us for this project.
GERBER PCB:
https://mega.nz/file/LRAjEZ7Y#jM2n30H1ni_9CdMumrIUSpeTeV9ZKqNLjVN3UoAQXW0
