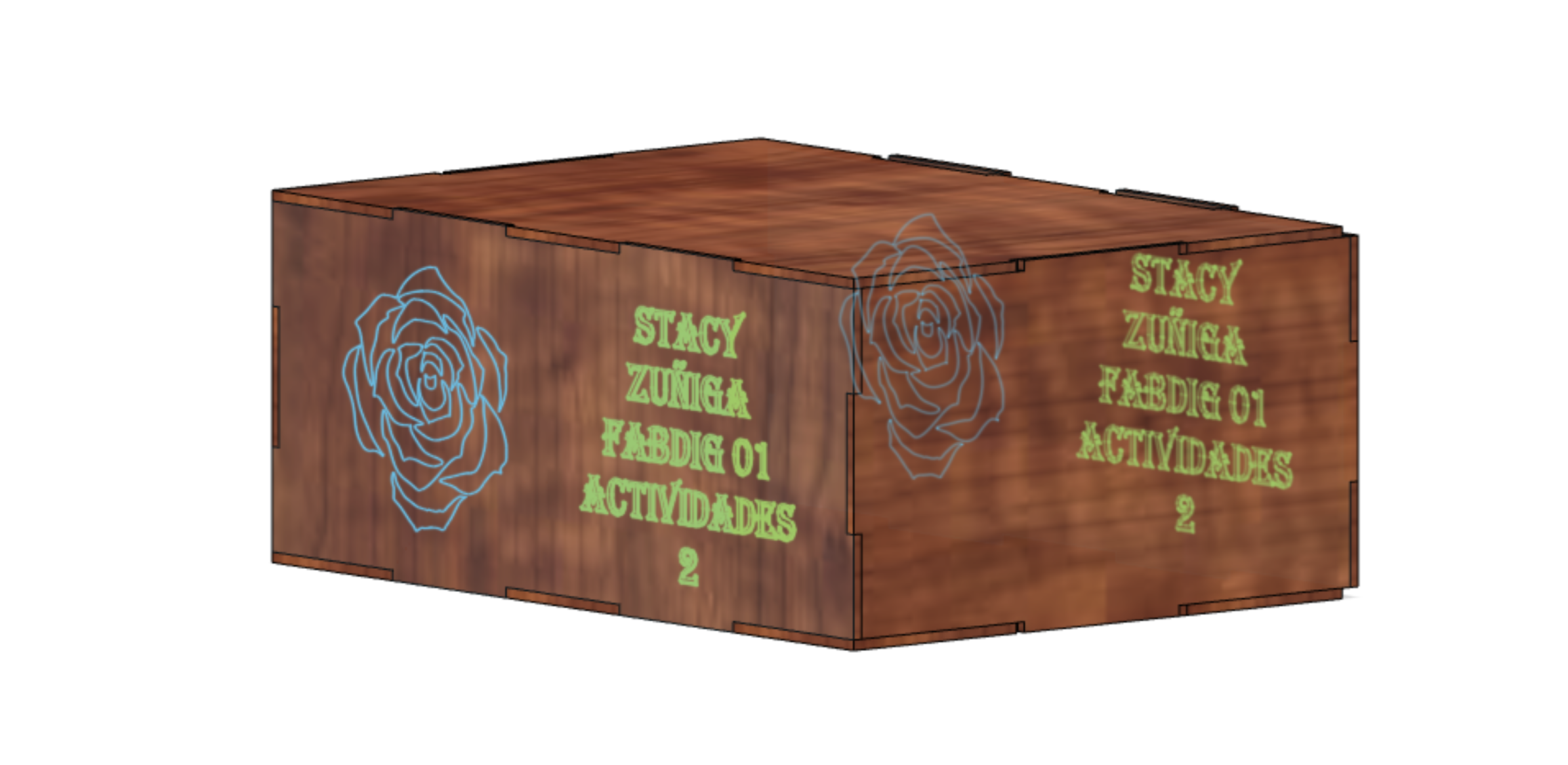

Rose in Box 3D

Capture 44.PNG

Bienvenidos a este nuevo instructable.

Espero que les sea fácil y divertido de realizar así que comencemos.

Hoy les enseñare a como crear un cubo personalizado, simplemente siguiendo los siguientes pasos.

Nota: Antes que comencemos les recuerdo que necesitamos el programa de fusión 360 y el RDWorks ya instalados. Si es así entonces empecemos.

Materiales


*Laptop o computador Core mayor a i5

*Autodesk

*Fusion360

*MegaLaser

*Buena conexión a internet

Cara_A

Capture 123.PNG
Capture 1.PNG
Captura 1.PNG
Captura 11.PNG
Captura 1 1.PNG
Capture 11.PNG

Pasos:

1. Guardar el archivo como Cara_A y verificamos que este guardado en una carpeta creada especialmente para guardar todos tus archivos de este proyecto.

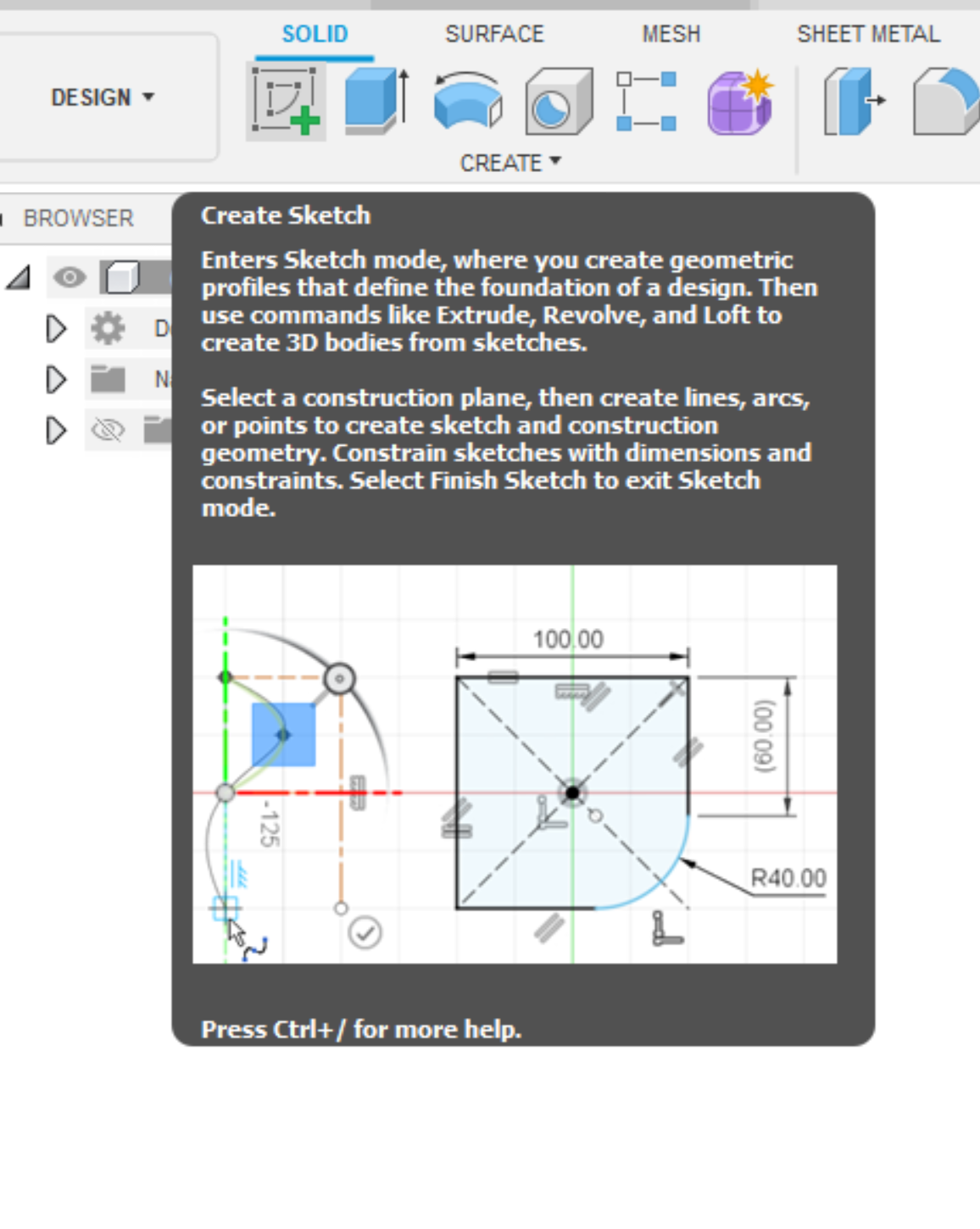

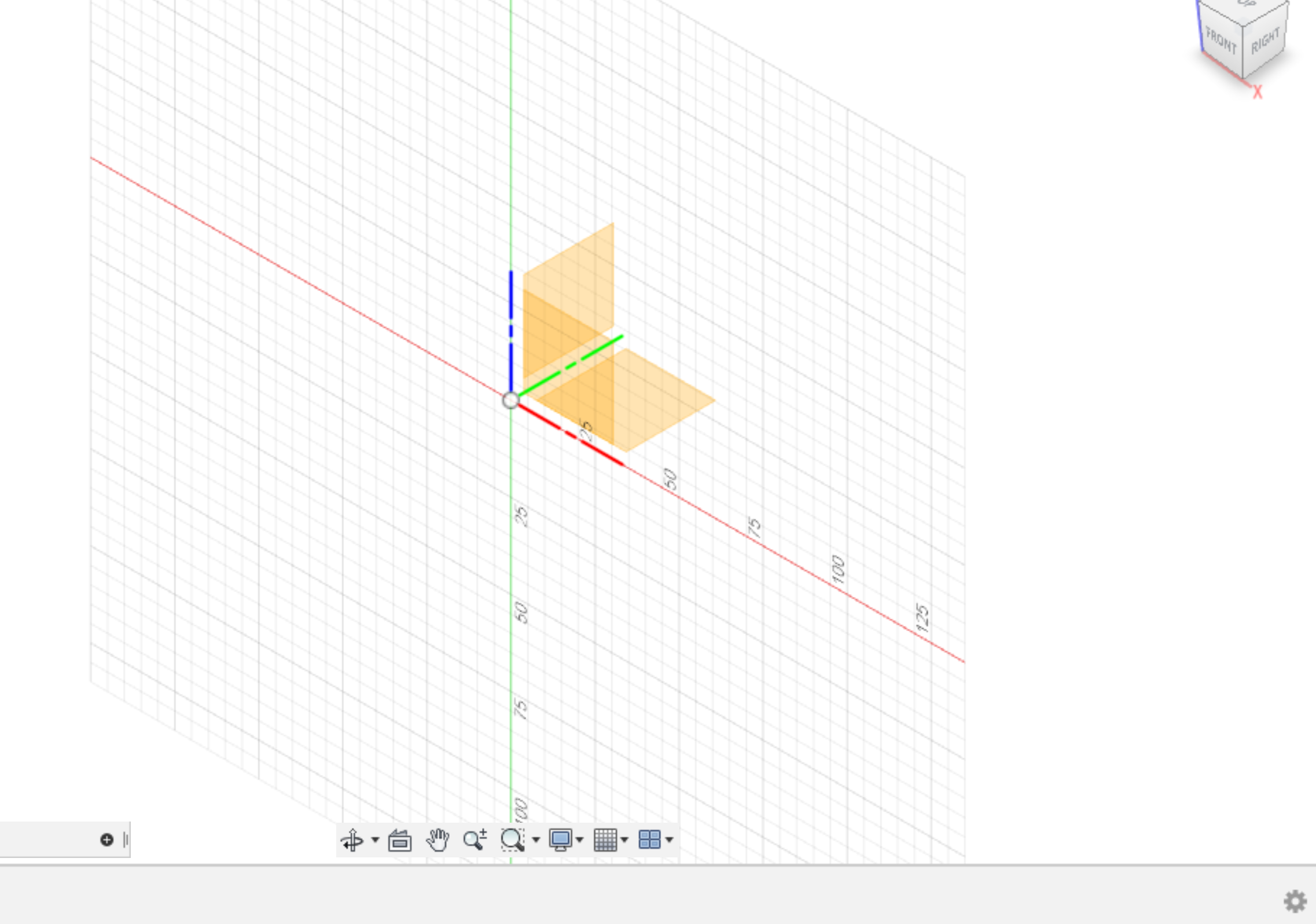

2. Hacemos clic en crear sketch y elegimos la cara entre los ejes azul y rojo.

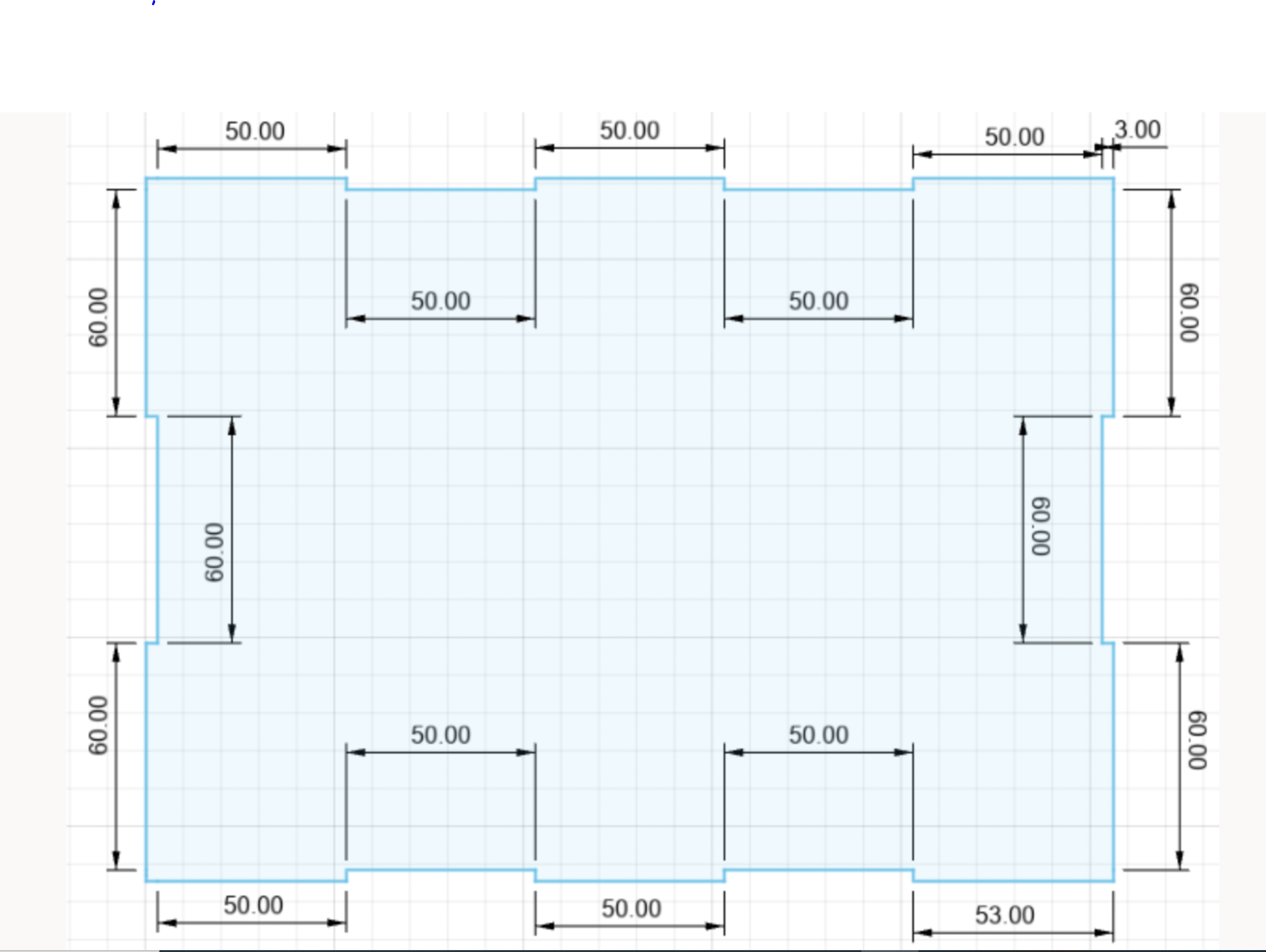

3. Empezamos a crear las líneas con las medidas dadas en la imagen #3 de manera al momento de crear solo colocas la medida dada y el programa lo mide en milímetros.

4. No es necesario hacer todo hasta cerrar la figura, ya que puedes hacer la mitad (una parte vertical y otra horizontal de la figura) y hacemos clic en línea para encontrar el centro de cada parte, lo encontramos por medio que sale la figura de un triangulito.

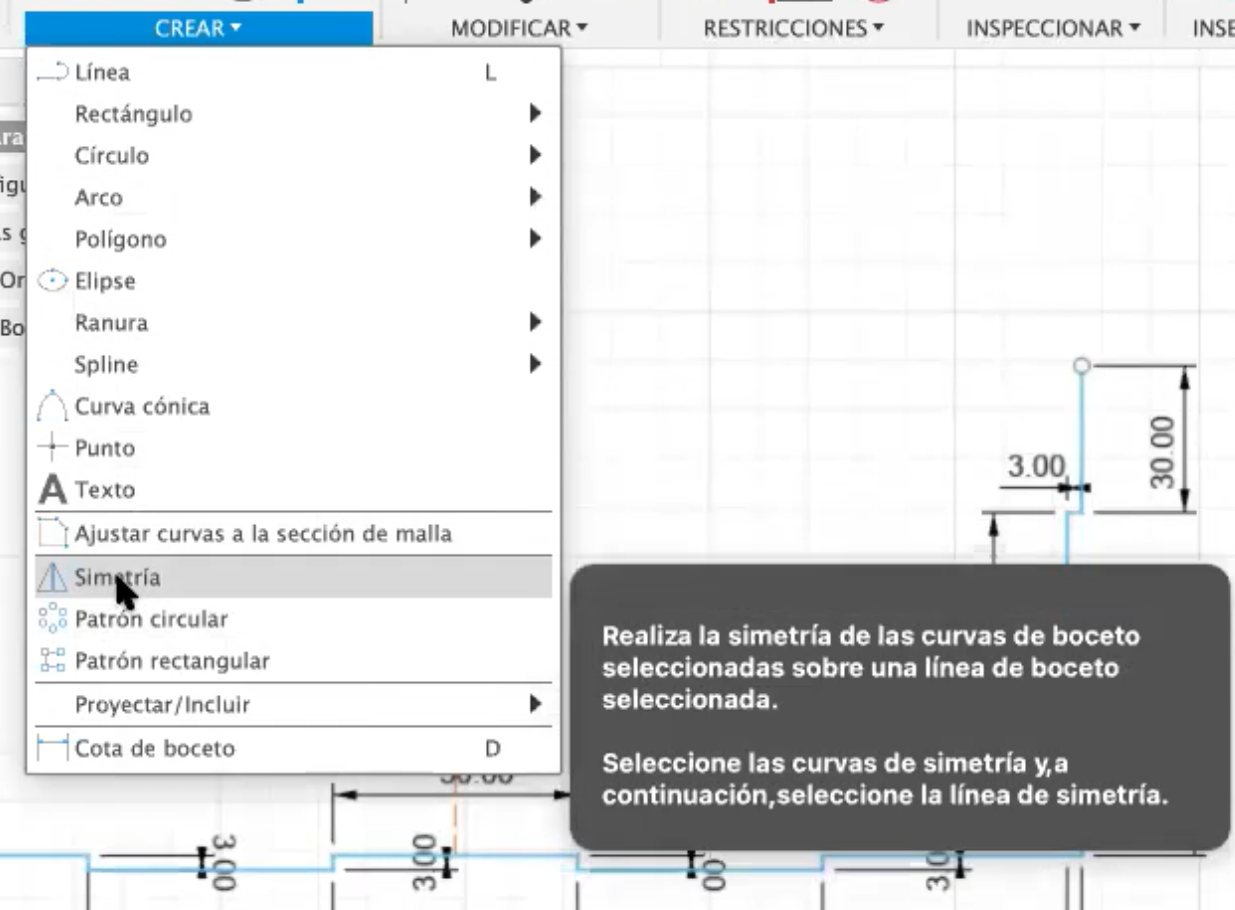

5.Una vez marcado el punto medio con líneas de construcción, después hacemos clic en simetría y seleccionamos todas las líneas que deseamos duplicar (no puntos).

6. Después de ello para seleccionar el eje de simetría hacemos clic al eje de enfrente y aceptar.

7.El mismo procedimiento para la otra parte, seleccionamos todas sus líneas y hacemos clic en eje de simetría y para seleccionar el punto de medio de la otra línea.

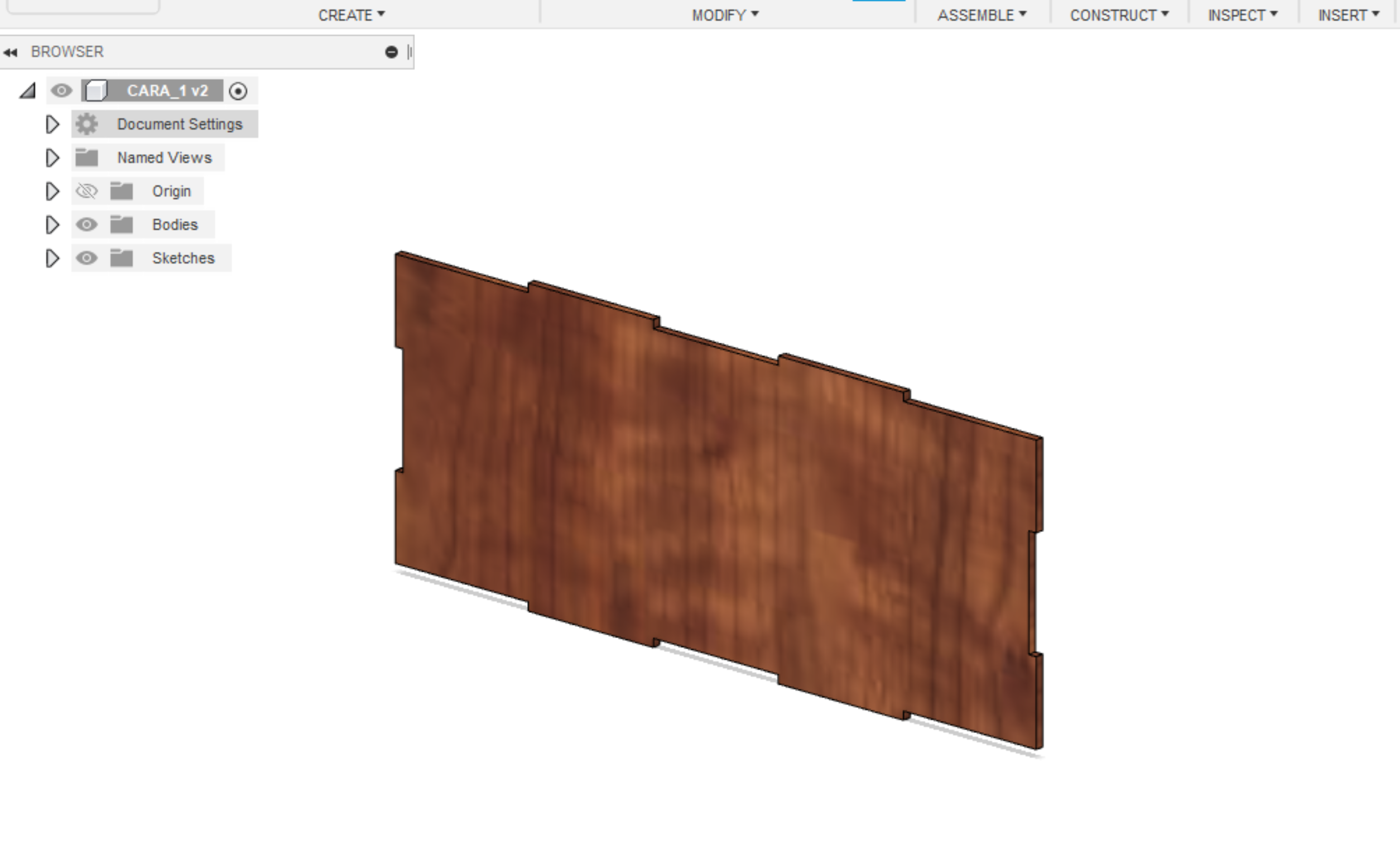

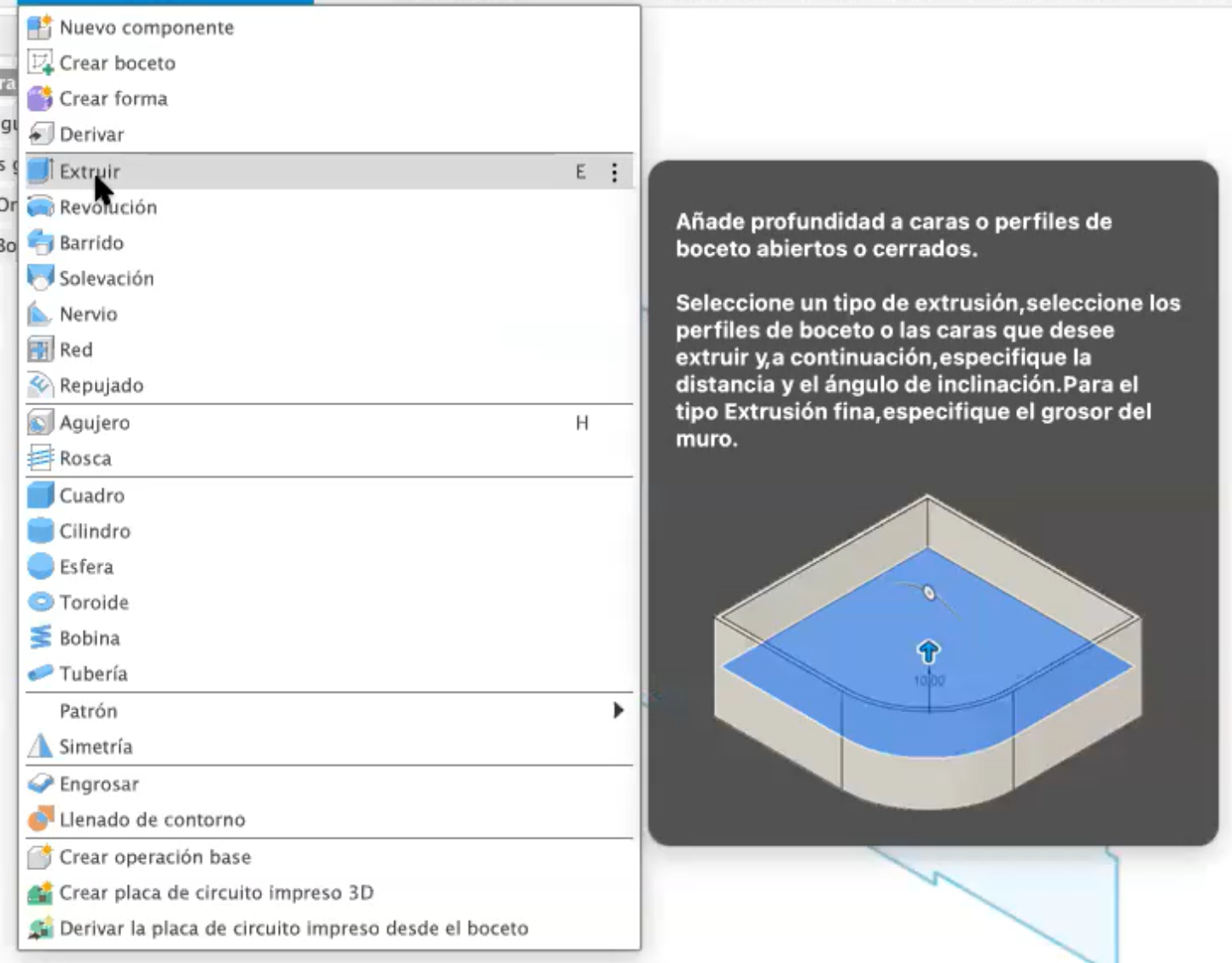

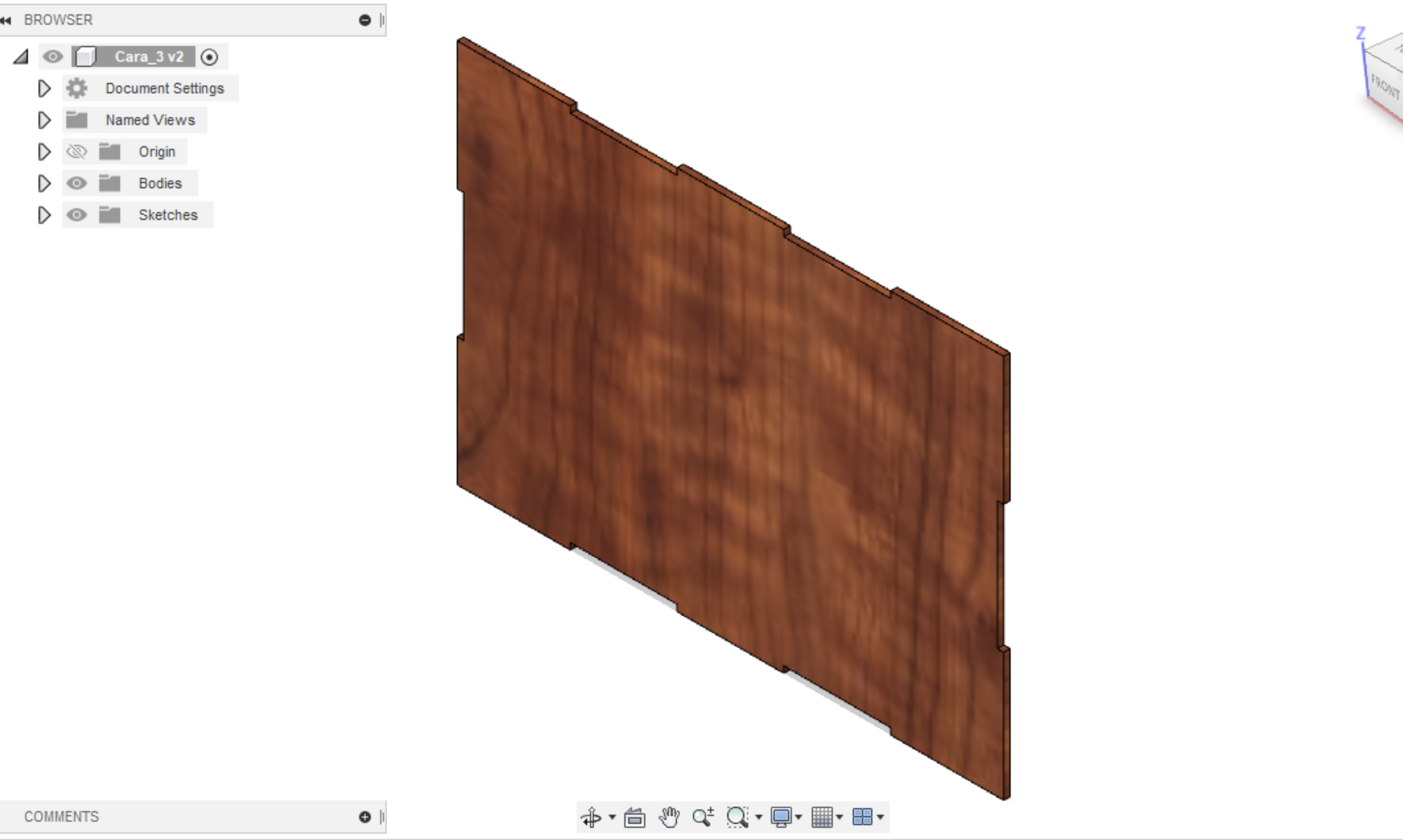

8. Hacemos clic en terminar boceto para hacer de nuestro objeto uno 3D, con lo que vamos a crear y hacemos clic en Extruir para dar una profundidad de 3mm.

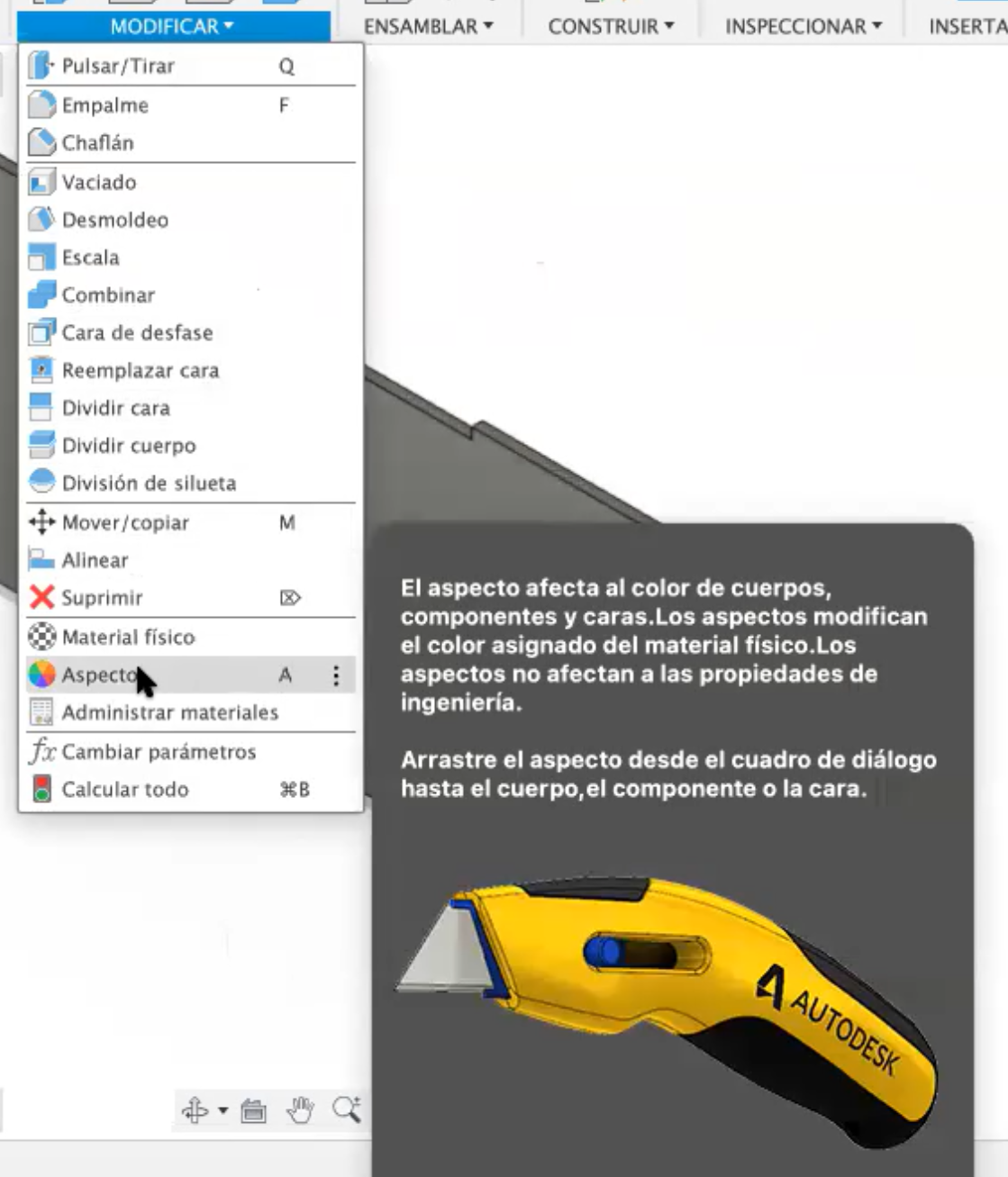

9. Vamos a modificar y hacemos clic en Aspecto, elegimos el material de cerezo y arrastramos hacia la cara_A y listo.

Cara_B

Capture 123.PNG
Capture 2.PNG
Capture 22.PNG
Captura 1.PNG
Captura 11.PNG
Captura 1 1.PNG
Capture 222.PNG

Pasos:

1. Guardar el archivo como Cara_B y verificamos que este guardado en la misma carpeta que se guardó la Cara_A.
2. Hacemos clic en crear sketch y elegimos la cara entre los ejes azul y verde.

3. Empezamos a crear las líneas con las medidas dadas en la imagen #3 de manera al momento de crear solo colocas la medida dada y el programa lo mide en milímetros.

4. A igual que la primera cara solo hacemos un vertical y otra horizontal de la figura y hacemos clic en línea para encontrar el centro de cada parte, lo encontramos por medio que sale la figura de un triangulito.

5.Una vez marcado el punto medio con líneas de construcción, después hacemos clic en simetría y seleccionamos todas las líneas que deseamos duplicar (no puntos).

6. Después de ello para seleccionar el eje de simetría hacemos clic al eje de enfrente y aceptar.

7.El mismo procedimiento para la otra parte, seleccionamos todas sus líneas y hacemos clic en eje de simetría y para seleccionar el punto de medio de la otra línea.

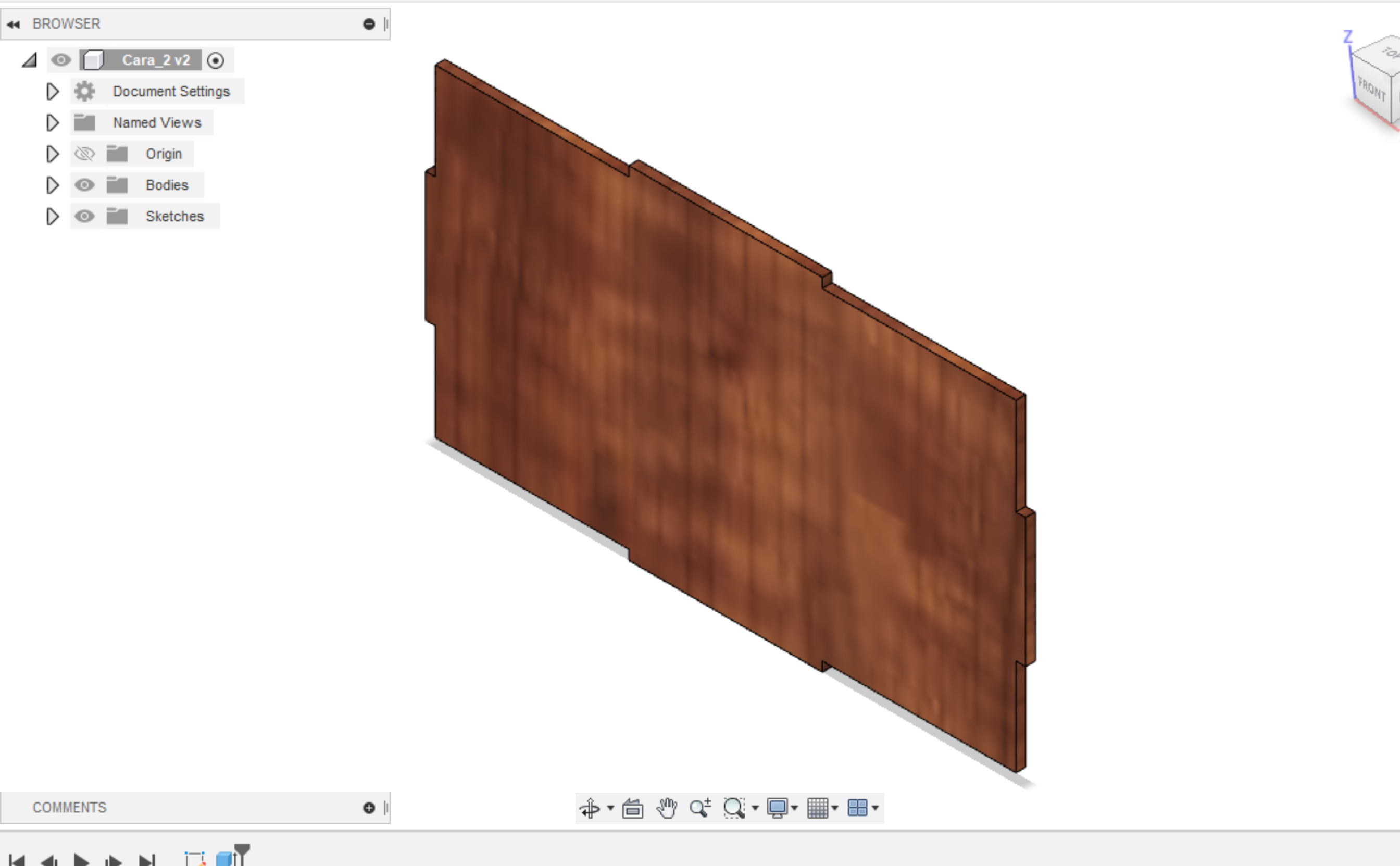

8. Hacemos clic en terminar boceto para hacer de nuestro objeto uno 3D, con lo que vamos a crear y hacemos clic en Extruir para dar una profundidad de 3mm.

9. Vamos a modificar y hacemos clic en Aspecto, elegimos el material de cerezo y arrastramos hacia la cara_B y listo.

Cara_C

Capture 123.PNG
Capture 3.PNG
Captura 1.PNG
Capture 33.PNG
Captura 11.PNG
Captura 1 1.PNG
Capture 333.PNG

Pasos:

1. Guardar el archivo como Cara_C y verificamos que este guardado en la misma carpeta que se guardó la Cara_A y Cara_B.
2. Hacemos clic en crear sketch y elegimos la cara entre los ejes rojo y verde.

3. Empezamos a crear las líneas con las medidas dadas en la imagen #3 de manera al momento de crear solo colocas la medida dada y el programa lo mide en milímetros.

4. A igual que la primera y segunda cara solo hacemos un vertical y otra horizontal de la figura y hacemos clic en línea para encontrar el centro de cada parte, lo encontramos por medio que sale la figura de un triangulito.

5.Una vez marcado el punto medio con líneas de construcción, después hacemos clic en simetría y seleccionamos todas las líneas que deseamos duplicar (no puntos).

6. Después de ello para seleccionar el eje de simetría hacemos clic al eje de enfrente y aceptar.

7.El mismo procedimiento para la otra parte, seleccionamos todas sus líneas y hacemos clic en eje de simetría y para seleccionar el punto de medio de la otra línea.

8. Hacemos clic en terminar boceto para hacer de nuestro objeto uno 3D, con lo que vamos a crear y hacemos clic en Extruir para dar una profundidad de 3mm.

9. Vamos a modificar y hacemos clic en Aspecto, elegimos el material de cerezo y arrastramos hacia la cara_B y listo.

Ensamble

Captura de pantalla 2021-09-01 025955.png
Capture 4444.PNG
Capture 444.PNG

Pasos:

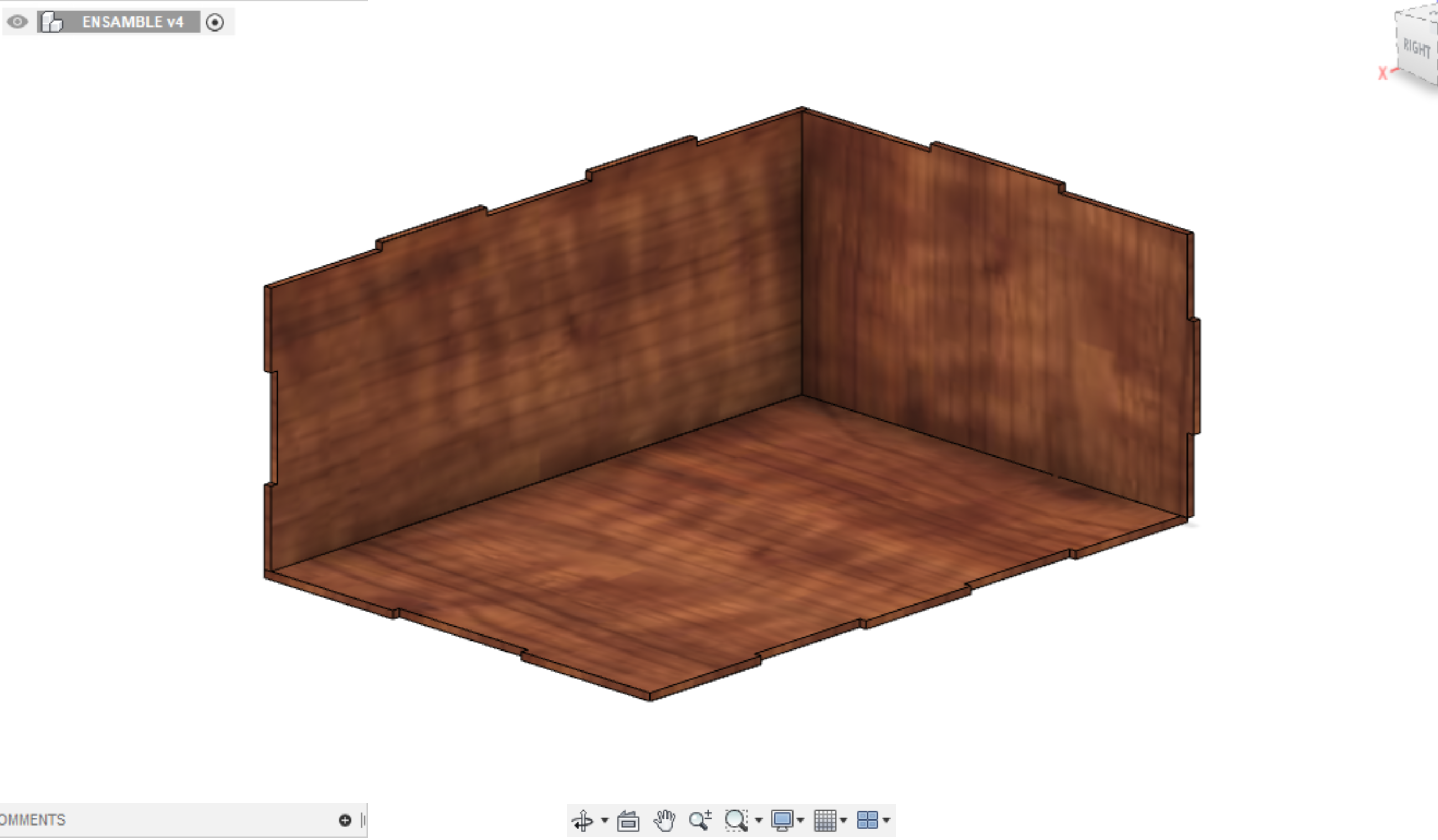

1. Guardar un nuevo archivo llamándolo Ensamble, y hacemos clic derecho a las caras para después insertar una por una al archivo. Primero con la Cara_A y Cara_B.

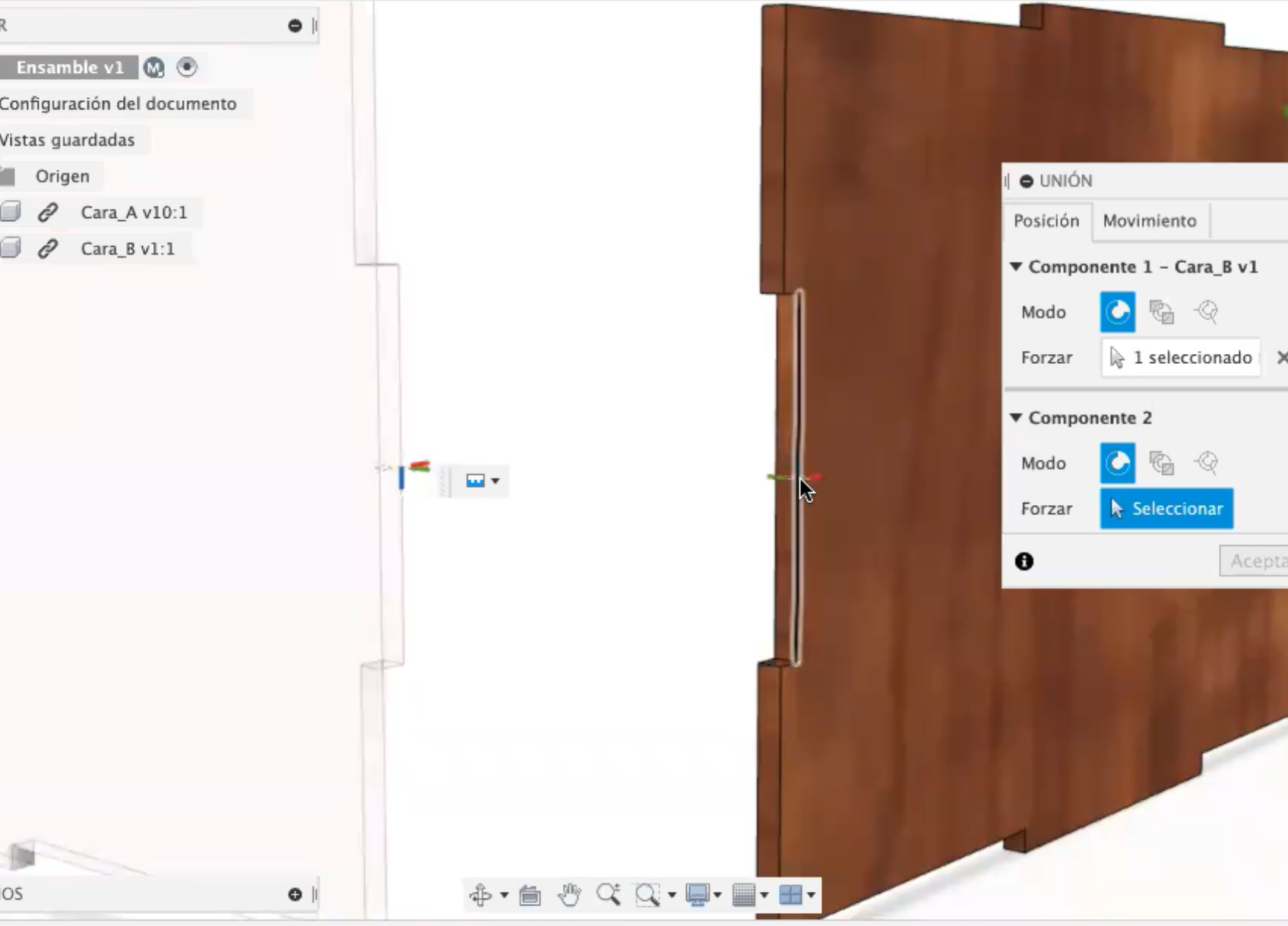

2. Una vez que tengamos las dos cara hacemos clic en Ensamblar y seleccionamos Unión.

3. Seleccionamos el componente 1 (seria ultimo objeto agregado) y unimos sus aristas con el componente 2 (el primer objeto).

4.Gracias a ello se unieron las dos caras A y B ahora insertamos la cara_C y hacemos el mismo paso uniendo las aristas viendo que coincida con las otras aristas.

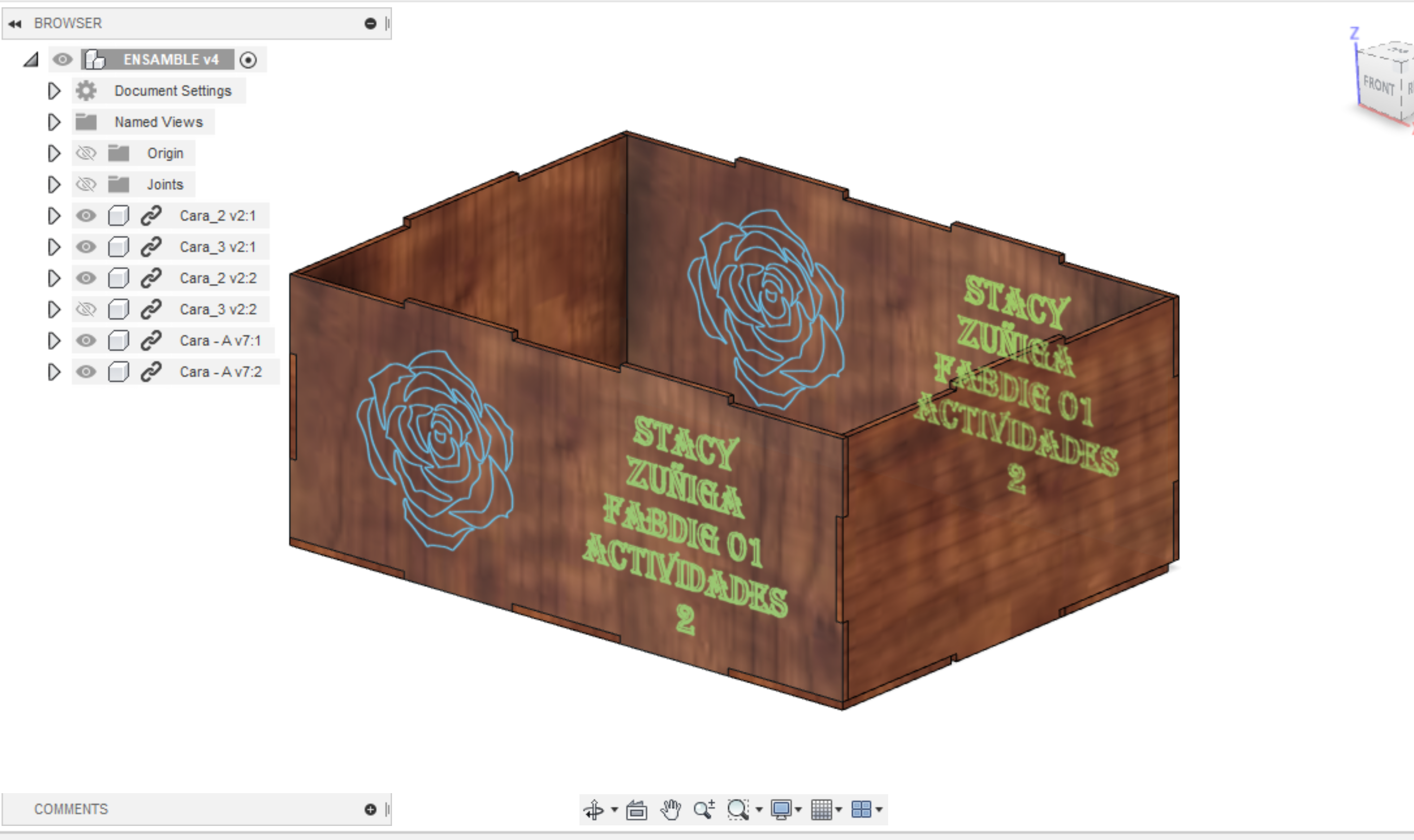

5. Así con las demás caras ir uniendo para formar la caja en 3D y una vez unido el cubo pasaremos a la parte del personalizado.

Diseño De Rosa

Captura 6666.PNG
Captura 6666.PNG
Capture 666.PNG
Captura 66666.PNG
Capture 66.PNG

Pasos:

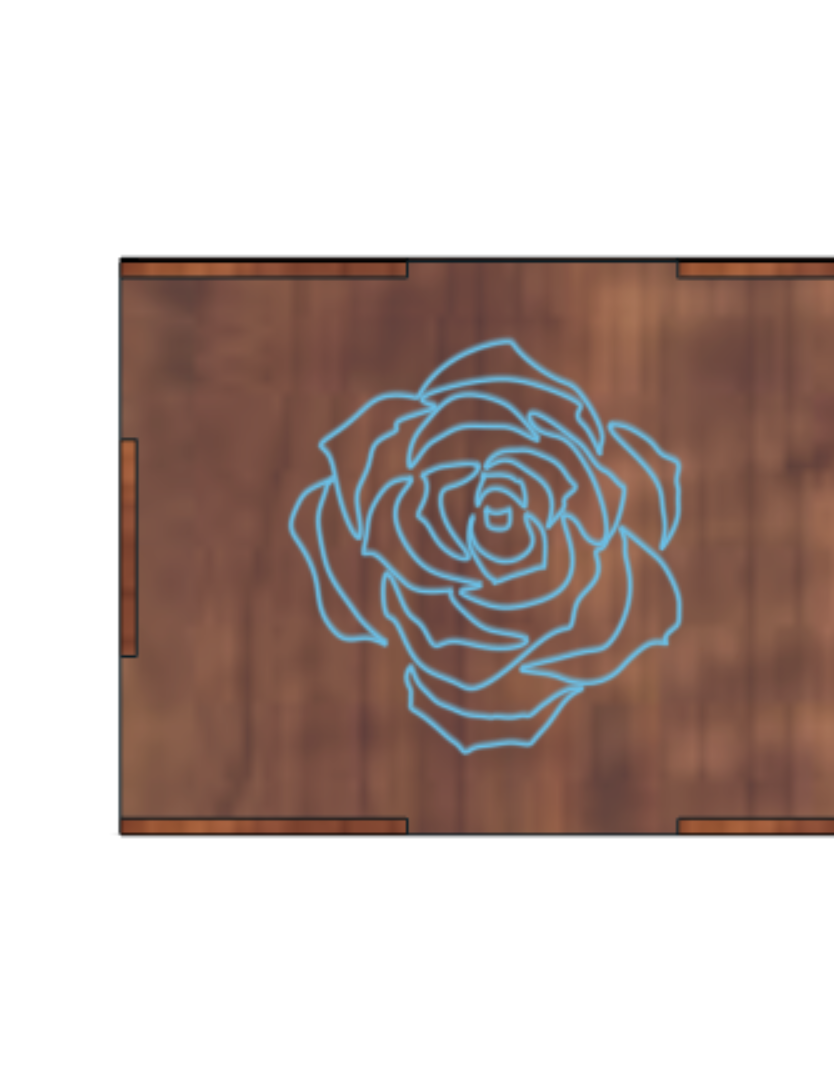

1. Seleccionamos la cara que queremos hacer el diseño y hacemos clic derecho en crear boceto.

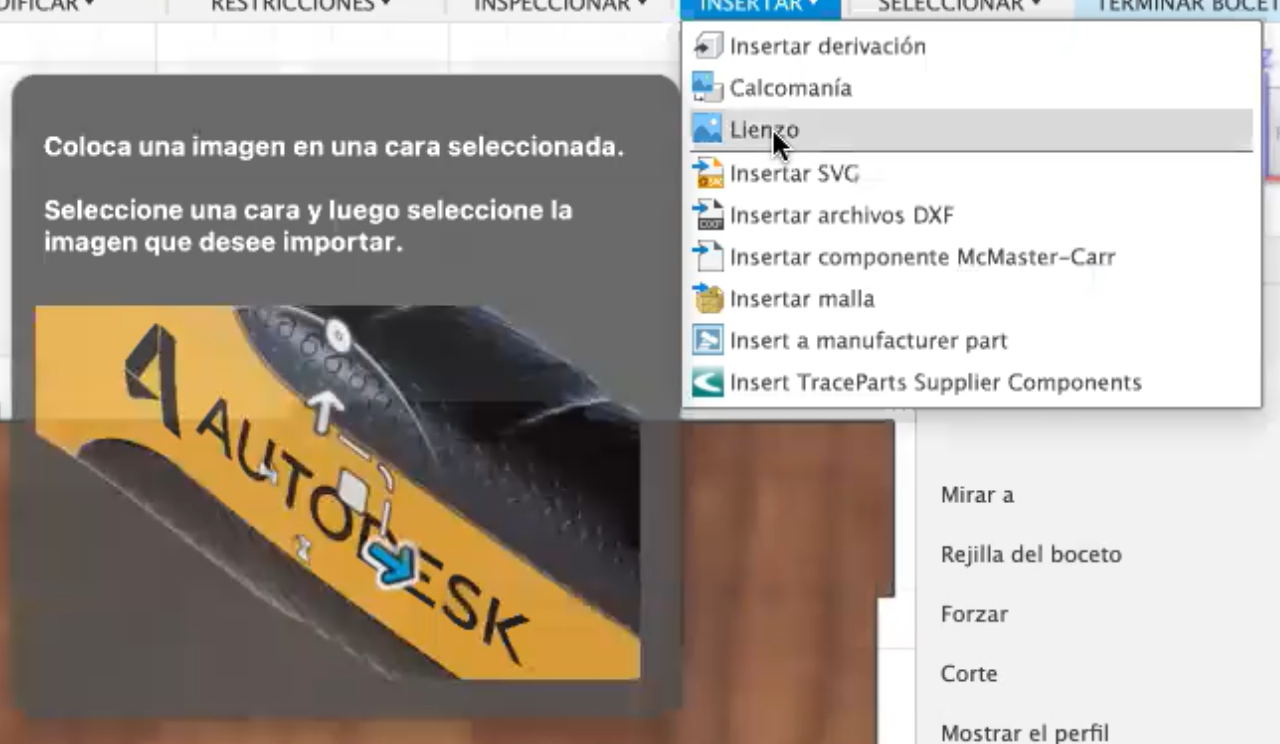

2. Una vez que ya tienes una imagen en formato DXF ya descargada, insertamos la imagen en la cara haciendo clic en lienzo e insertamos desde nuestro equipo.

3. Ya que tengas tu imagen determinada seleccionas la cara en la que quieres el diseño y se posiciona por defecto en el centro, en nuestro caso lo movemos hacia la derecha para luego colocar el texto al otro lado.

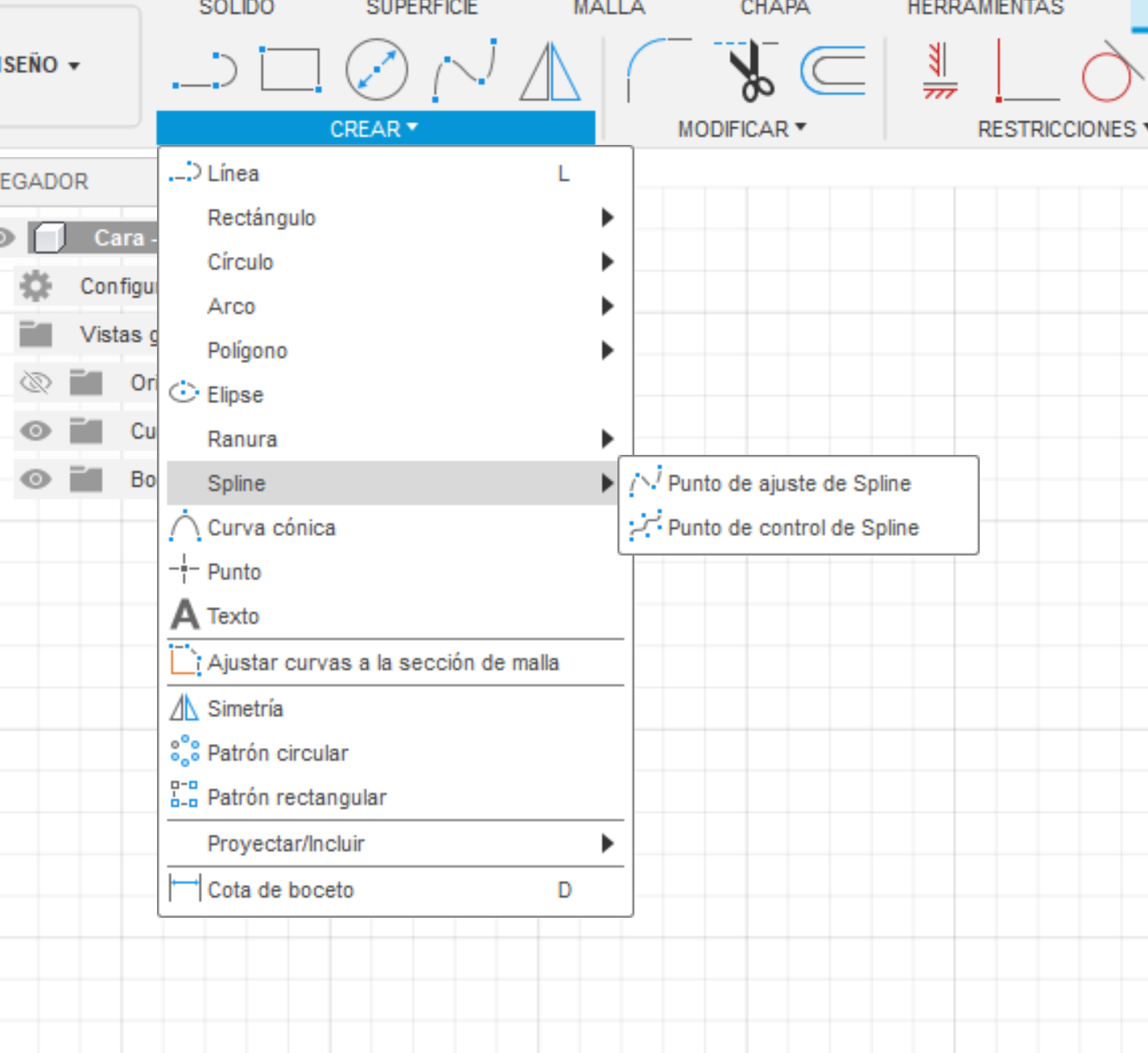

4. Ahora delinearemos con la herramienta spline y seguido de eso punto de ajuste de spline y delineamos las líneas o partes oscuras del dibujo.

5.Una vez terminado de delinear eliminamos los puntos, la visibilidad del lienzo y listo terminamos el boceto.

6. Lo guardas y automáticamente sale una advertencia de actualización en el ensamble, le hacemos clic y se actualizara solo.

Letras O Frase

Capture 44.PNG

Pasos:

1. Seleccionamos la superficie, clic derecho y le damos a editar boceto y podemos editar la cara.

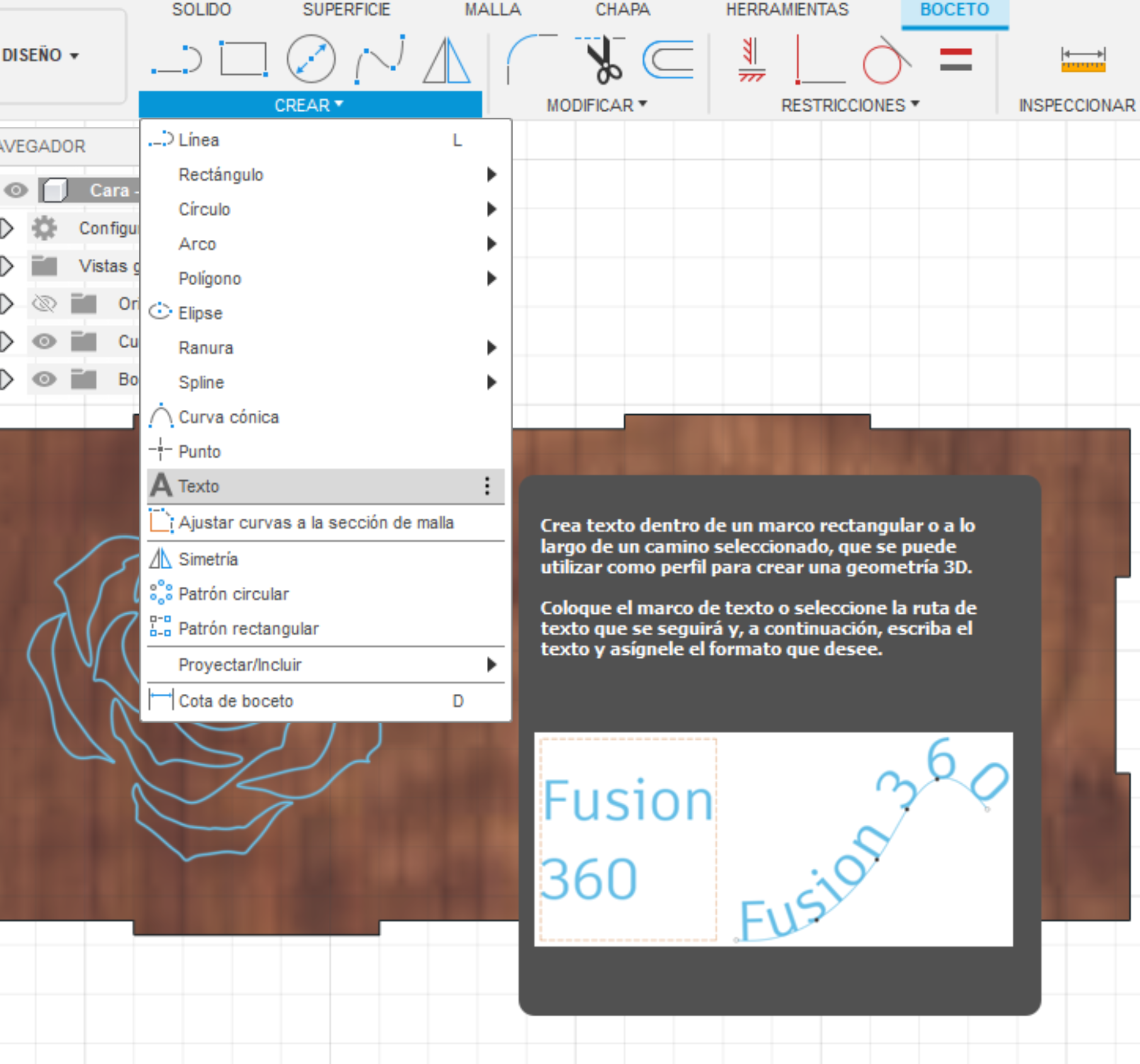

2. Ahora creamos un texto haciendo clic en Texto y creamos un cuadro en la cara colocando nuestros datos o frases que queramos con el formato que cada uno quiera.

3. Ya cuando tengamos nuestro texto seleccionamos las letras y le damos clic derecho y explosionamos el texto.

4. Actualizamos de nuevo la carpeta de ensamble y se volverá a cargar con el nuevo diseño.

Importar a RDWorks


Pasos:

1. Para exportar la cara_A de Fusion360 primero tenemos que ver sus bocetos, hacemos clic derecho al segundo boceto donde avanzamos los diseños y lo guardamos como DXF.

2. Hacemos lo mismo con la Cara_B y Cara _C guardándolo en el equipo, luego de ello abrimos el RD Works para importarlos.

3. Vamos a archivo y luego hacemos clic en importar y con todo tu diseño se pasará a la nueva aplicación.

Impresión Laser

Captura 7.PNG

Pasos:

1. Seleccionamos el perímetro de nuestra cara y le colocamos el color Rojo, igualmente con el enunciado seleccionando todo poniéndole un color azul y con el diseño colocándolo de color verde.

2. Después de todo ello empezamos a configurar, hacemos clic en la esquina superior donde aparece una pequeña tabla de colores y a da uno haciendo clic lo modificamos según las imágenes #2, #3 y #4 correspondientes (solo se modifica la velocidad, modo de trabajo y potencia)

3.Ya que tenemos un escáner y dos cortes, el escáner siempre será primero y la base a todo para finalizar. 4. Por último hacemos clic en vista previa y visualizamos una simulación de lo que se haría al momento de dar inicio al trabajo de impresión laser.
