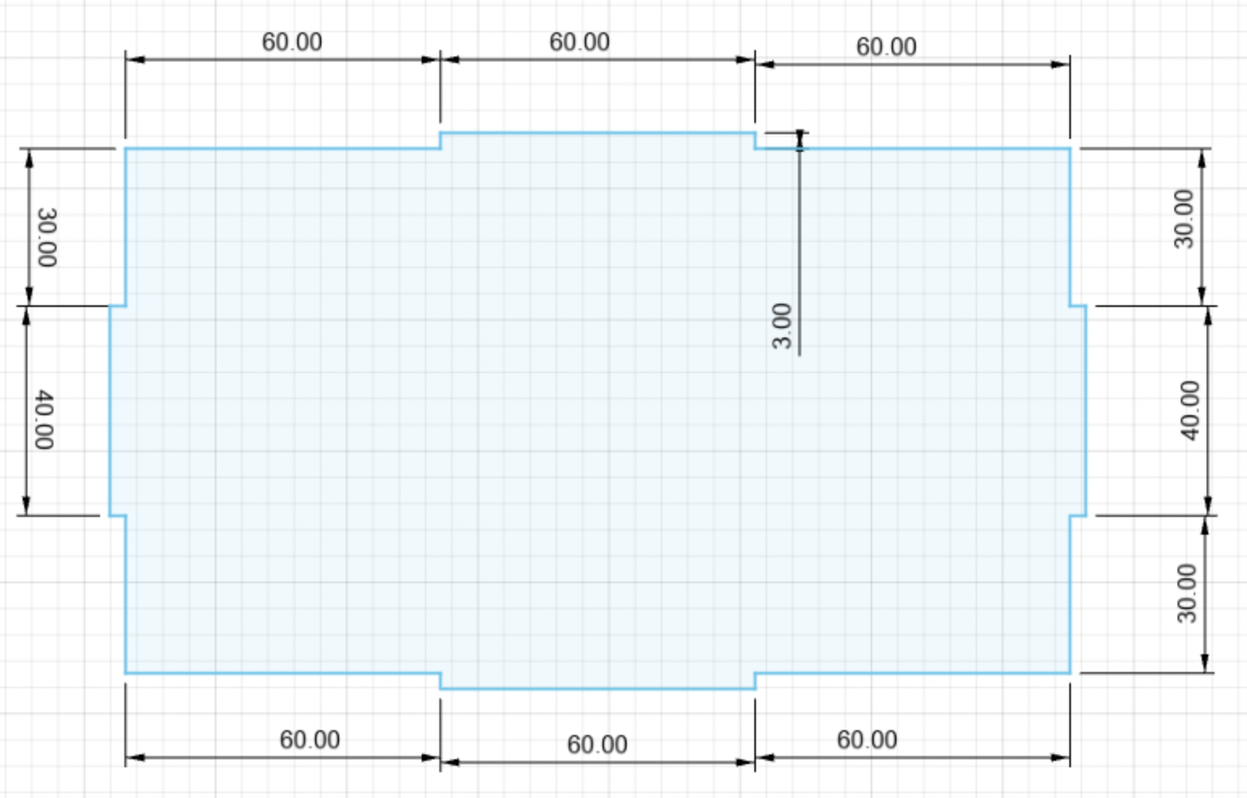

Para el desarrollo y diseño de la Cara_A primero creamos un boceto nuevo, creamos con las lineas las medidas del plano (parte inferior y la derecha), luego elegimos en la opción linea de construcción y dibujamos dos ejes,con la opción de simetría elegimos el lado y el eje de simetría, con eso tendríamos la cara, para poder hacerla 3D vamos a la opción de extruir y arrastramos la flecha 3 mm. Para terminar modificamos el aspecto de la cara con textura de madera.

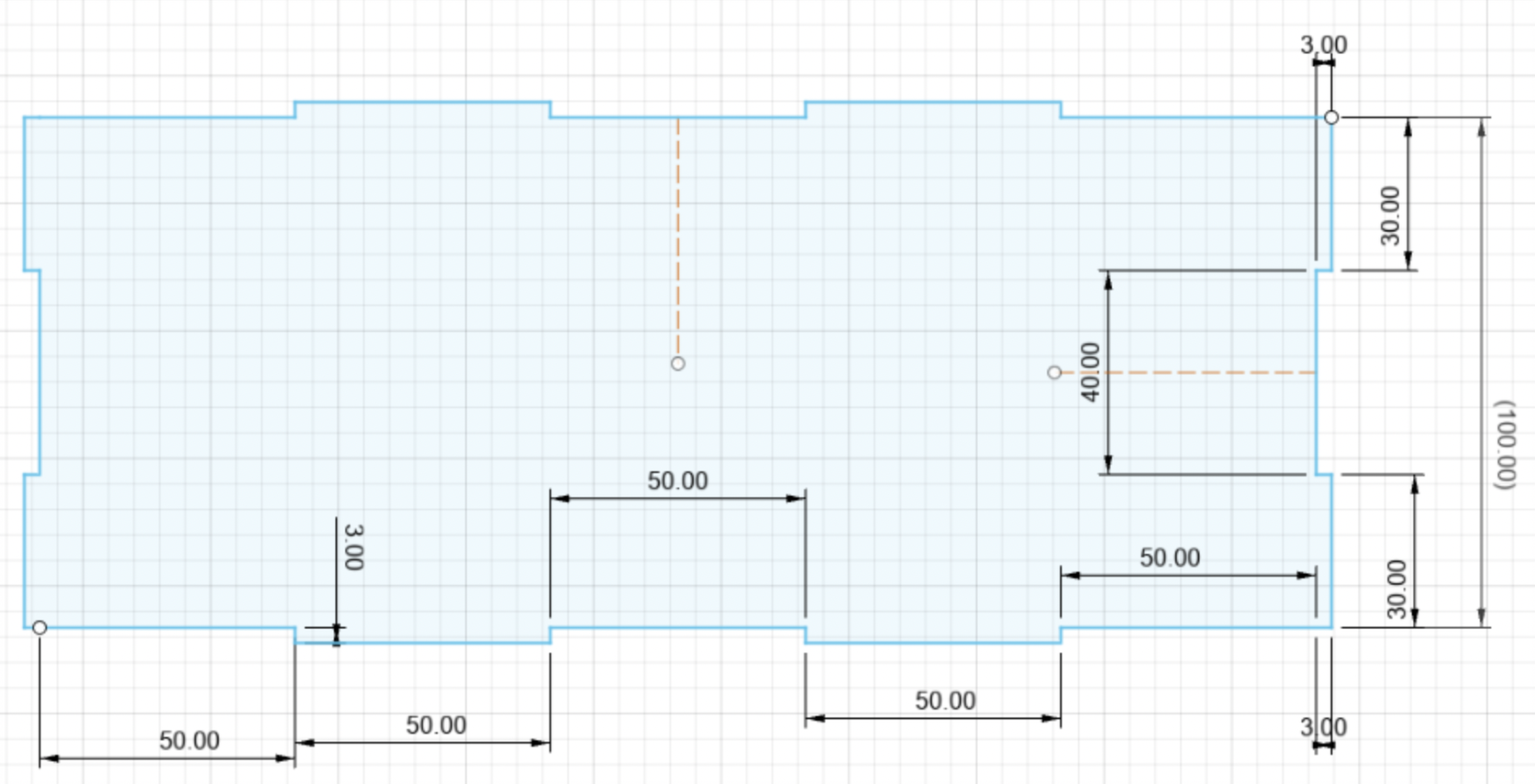

Para el desarrollo y diseño de la Cara_B primero creamos un boceto nuevo, creamos con las lineas las medidas del plano (parte inferior y la derecha), luego elegimos en la opción linea de construcción y dibujamos dos ejes, con la opción de simetría elegimos el lado y el eje de simetría, con eso deberíamos la cara, para poder hacerla 3D vamos a la opción de extrusión y arrastramos la flecha 3 mm. Para terminar modificamos el aspecto de la cara con textura de madera.

Para el desarrollo y diseño de la Cara_C primero creamos un boceto nuevo, creamos con las lineas las medidas del plano (parte inferior y la derecha), luego elegimos en la opción linea de construcción y dibujamos dos ejes, con la opción de simetría elegimos el lado y el eje de simetría, con eso deberíamos la cara, para poder hacerla 3D vamos a la opción de extrusión y arrastramos la flecha 3 mm. Para terminar modificamos el aspecto de la cara con textura de madera.

Para poder juntar las caras creamos un nuevo archivo, insertamos las caras A y B, vamos a las opcion de Ensamblar-Unión, y juntamos los vértices de las caras, igual así con todas las caras hasta formar una caja

Antes de modificar la cara A tenemos que descargar una imagen en formato dxf, habiendo descargado la imagen nos dirigimos al archivo Cara_A, le damos en la opción de insertar, y pegamos la imagen, despues creamos un spline y bordeamos el contorno de nuestra imagen, le damos en terminar boceto y para finalizar escribimos un texto al lado de la imagen insertada en nuestra cara.

Abrimos la aplicación y le damos en importar, insertamos la imagen de nuestra Cara_A, si es que está separado insertar último boceto.

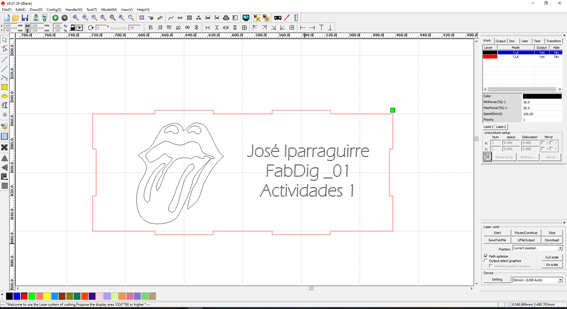

Asignamos el color rojo al contorno de la cara este simboliza un cortey el color verde a la imagen ya que este simboliza un scan.

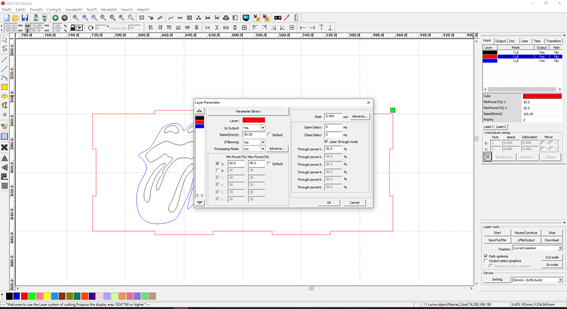

Sobre el layer rojo le damos la configuración que se muestra en la imagen asimismo en el layer azul.
