Rocola (Jukebox) Manufactura Digital

Rocola programada con arduino. Contiene tres canciones: Starwars, Game of thrones y Coffin dance.

-1 Placa Arduino.

-1 Cable USB para arduino.

-Jumpers macho-macho (de distintos colores para que sea más facil identificarlos).

-Jumpers macho-hembra

-1 Transformador ( puede ser de 7.5 v a 12 v).

13 potenciometro de 10K.

-3 botónes

-1 switch un polo un tiro (dos patas)

-15 resistencias 220 Ohm

-1 Protoboard -1 Buzzer

-2 NPN Transistor

-4 Leds rojos

-4 Leds azul

-Cautin

-Estaño

-Una caja en la que quepan los materiales

El código que se utilizó para programar la "Rocola Beibe"

El diagrama de flujo explica como es que está corriendo el código para que la placa de arduino reciba y envie instrucciones para la funcionalidad de la rocola.

Está dividida en dos partes; la primera parte es donde se crean las varialbes que se utilizarán para contadores, frecuencias de canciones, se declaran los pines de botones, leds y buzzer. También se encuentra el flujo de la función de cambio de canción por medio de las interrumpciones. En la segunda parte está en flujo de las funciones de cada canción.

Se encuentran como imágenes y en pdf para visualizarlas a tú preferencia.

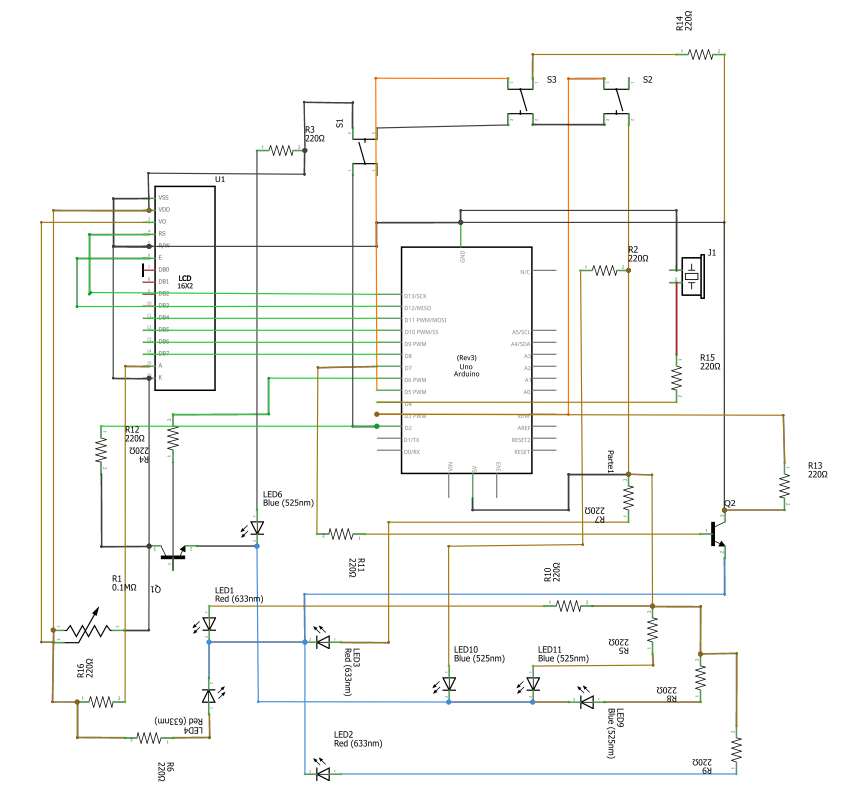

El diagrama esquemático muestra la conexión real mediante cables entre los dispositivos.

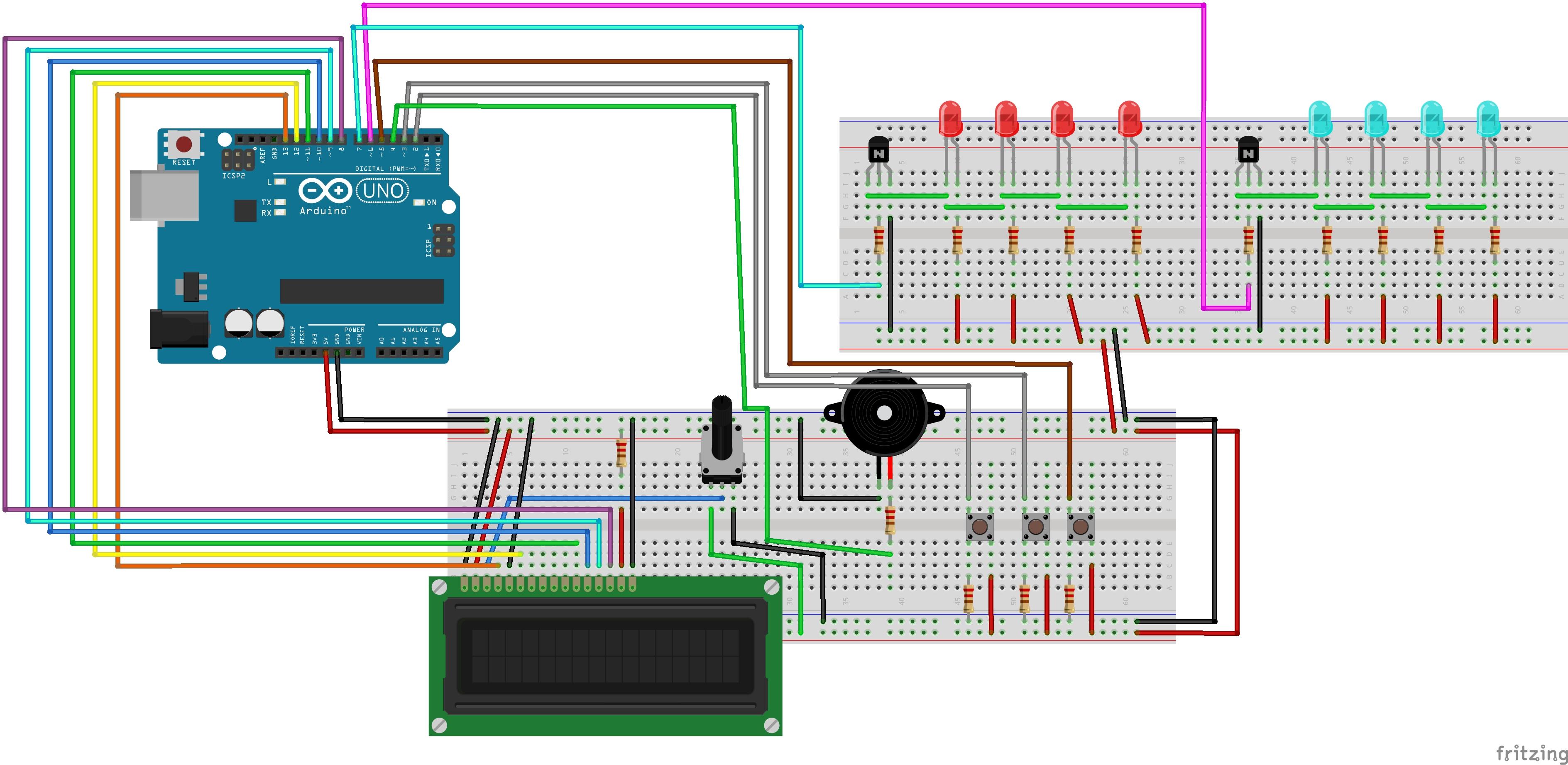

En esta imagen se puede observar las conexiones que se hacen para la Rocola. Para pasarle energía a la placa de arduino puede ser por medio del cable USB para arduino con el que se programa y se quema el código o conectarlo directamente a la corriente por medio de un trasformador.

Tip. Puedes usar un programa en línea llamado Thinkercad para probar tus conexiones antes de armarlo físicamente.

Esta es una demostración digital de como funciona la Rocola Beibe, puedes darle en Start Simulation. También puedes buscar este circuito en thinkercad ya que lo publiqué para que puedas probar su funcionalidad y editar el código. :)

- Entender el uso de las interrupciones para hacer los cambios de pull-down y pull-up para poder cambiar de canción y pausar el flujo del codigo de cada una.

- Conectar correctamente la LCD a los pines que corresponden.

- Entender el uso del protoboard y las conexiones que se hacen a el.

1. Buscar una caja en la que quepa la placa de arduino y el protoboard con todas sus conexiones perfectamente.

2. Hacer los agujeros donde se van a colocar las piezas como botones, leds, lcd, y buzzer.

3. Soldar los componentes a los jumpers .

4. Pintarla de algún color o dejarla del color original.

5. Colocar todas las piezas donde van.

6. Pegar el protoboar y el arduino a la caja para que no se mueva (con tape o con silicón).

7. Hacer la parte de arriba que irá sobre los leds como decoración.

8. Probarla y disfrutarla!
