Reveil Matin Destructible

Je n'aime pas me lever le matin... et donc je porte une certaine rancune envers mon réveil matin. C’est pourquoi j’ai décidé de me fabriquer une version en carton que je peux « smacher » le matin.

j'ai expliqué chacune des étapes de la fabrication du plan de construction afin d'aider débutants sur ce logiciel.

Submitted by DIN 2012, Université de Montréal, industrial design program, for the Instructables Sponsorship Program

- Un logiciel graphique vectoriel pour  réaliser mon plan (illustrator)
- Un carton rigide
- De la colle en vaporisateur
- Du ruban adhésif double-face
- Un exacto et un tapis de coupe
- Une Règle ou une équerre
- Un mécanisme de réveil
- Un fusil à colle chaude

Dans le logiciel illustrator assurez-vous que l’option smart guide est sélectionnée dans le menu view.

Par la suite, ouvrez le menu des calques et créer 3 nouveaux calques.

Sélectionnez un contour noir et un fond vide à vos forme grâce aux deux carrés en bas de la barre d'outils,

Sélectionnez le carré ayant un trait contour puis cliqué sur le petit carré noir en dessous
Sélectionnez le carré plein puis cliqué sur le petit carré traversé par une barre rouge en dessous

Sélectionner le calque diecut.

Sélectionnez l’outil rectangle puis cliquez une fois dans la zone de travail, une fenêtre de dimension apparaîtra. Pour ma part j’ai choisi des carrés de 3 par 3 pouces afin de pouvoir imprimer sur des 11 x 17, mais vous êtes libre de choisir la taille que vous désirez selon la taille de votre imprimante.

Créez 6 carrés de même et placez-les tel que démontré dans l'exemple.

Par la suite toujours à l'aide de l’outil rectangle créez les rectangles devants servir de languettes.

Sélectionnez la flèche blanche dans la barre d'outils. (Contrairement à la flèche noire, la flèche blanche vous permet de sélectionner séparément les lignes qui composent vos formes.)

sélectionnez toutes les lignes de plis au centre du gabarit puis supprimés les avec la touche backspace.

Dans le menu des calques, verrouillez les calques die cut et texture puis sélectionner le calque folding lines

Par la suite, à l’aide de l’outil pen, créez de nouvelles lignes au centre du gabarit
(l’option smart guide vous permet de trouver facilement les extrémités des segments)

Grâce à la flèche noire, sélectionnez ces lignes

Dans le menu strokes, sélectionnez 0.25 d’épaisseur et l’option dashed line.

Dans le menu couleur sélectionnez une couleur de contour (cliquer sur la forme ayant un contour) pâle afin que les repères de plis ne soient pas visible une fois le réveil monté.

Verrouillez les calques diecut et folding lines puis Sélectionnez le calque texture.

Vous pouvez maintenant choisir l'image qui servira de texture pour votre réveil

Dans le menu file, sélectionner l’option place puis sélectionnez l’image de votre choix. Assurez-vous de désélectionner l’option link avant de valider votre sélection.

Une fois cette étape complétée, vous pouvez décorer les faces tel que vous voulez avec des chiffres des formes, bref amusez vous à découvrir les outils du logiciel.

Conseil, j'ai oublié de mettre un point au centre de la face centrale du plan lors de la construction, mais ça peut être une bonne idée afin de percer le trou prévu pour les aiguilles.

Imprimer votre plan de construction, je conseille de le faire sur une feuille de 11 par 17 pouces

Collez l'impression sur le carton à l'aide de la colle en aérosol, Je conseil d'utiliser un carton mince et rigide pour cette étape, pour ma part j'ai utilisé un carton bristol 6 plis

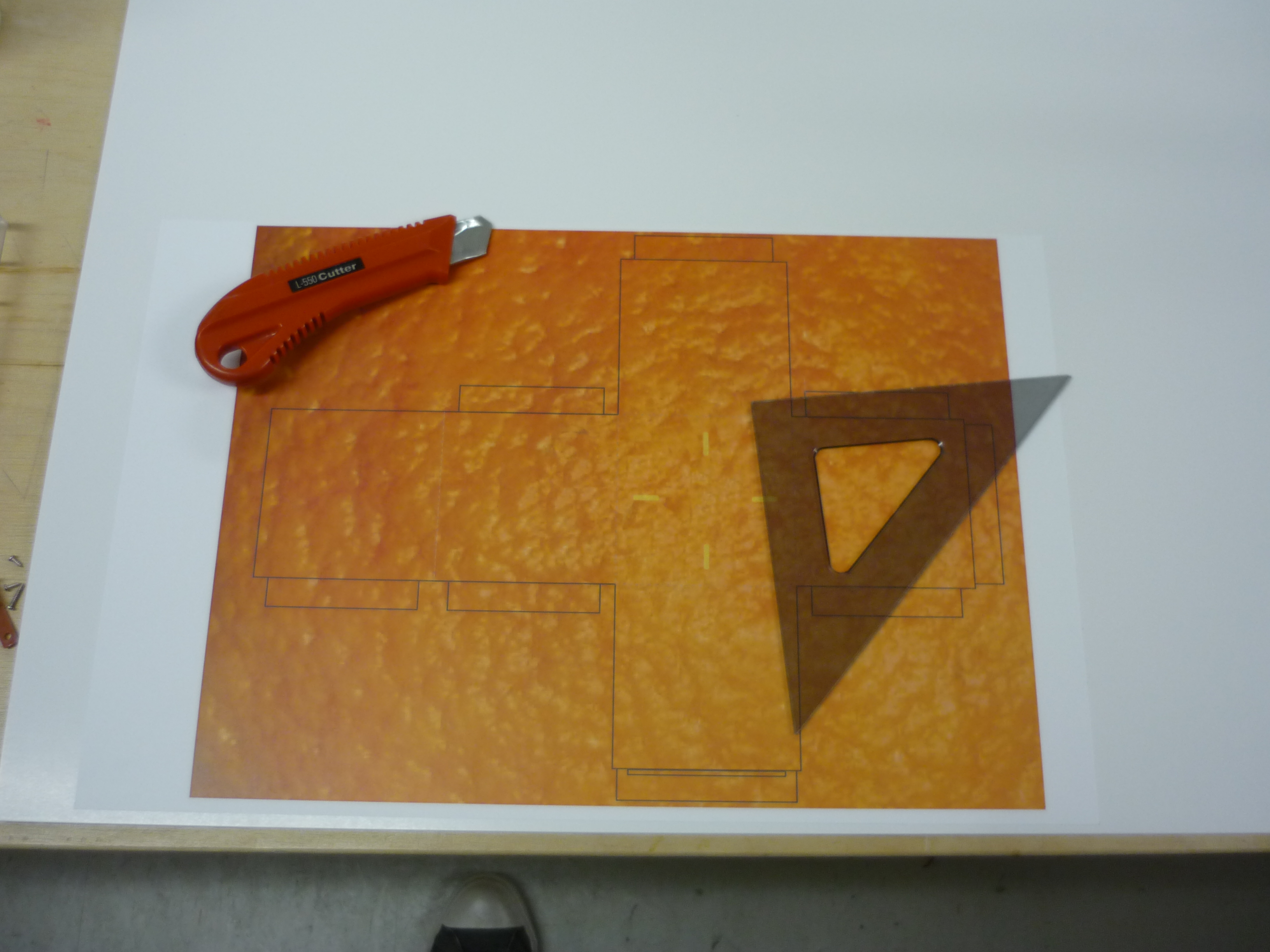

Avec un outils telles une règle ou une équerre, découpez les contours du plan puis découper les fentes pour refermer la boîte.

À l'aide d'un outil ayant une pointe ronde comme un brunissoir ou un stylo à bille n'ayant plus d'encre, tracer des traits invisibles sur les lignes pointillées afin d'aider lors du pliage.

Enlevez les aiguilles du mécanisme.

Créez un trou au centre de la face frontale afin d'y insérer les aiguilles.

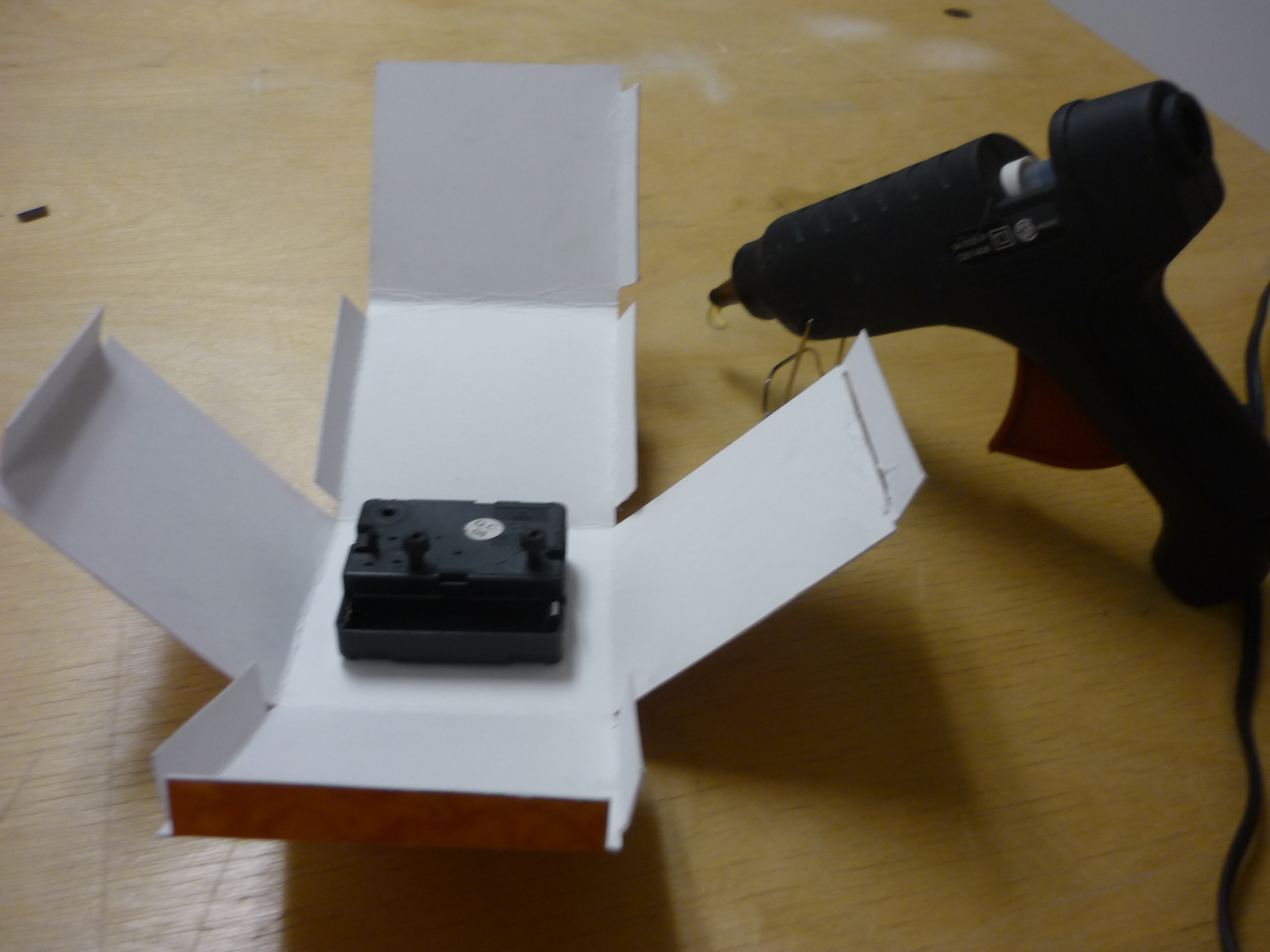

Apposez du ruban double-face sur le mécanisme.

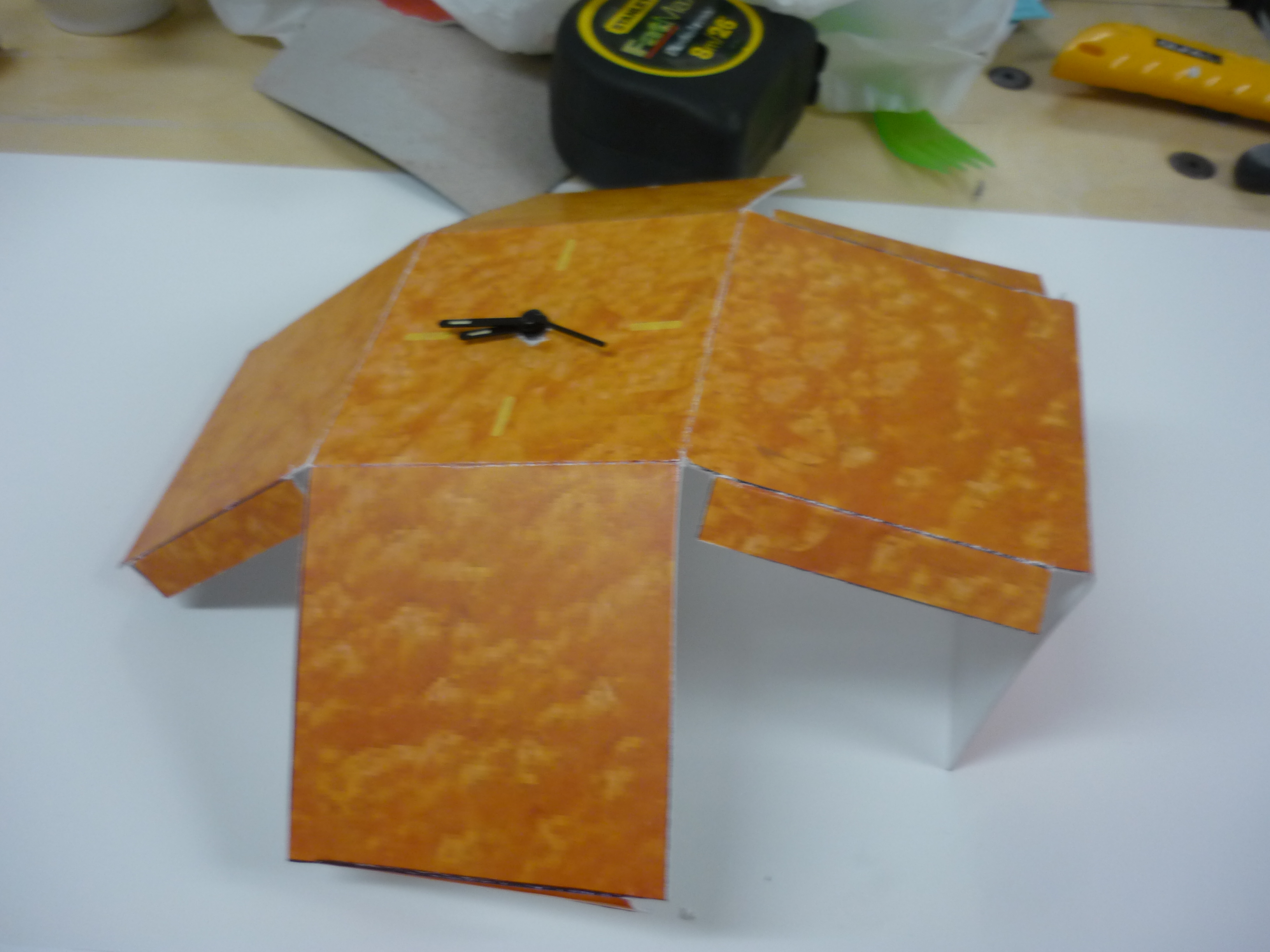

pliez les faces grâce aux traits de plis réalisés plus tôt

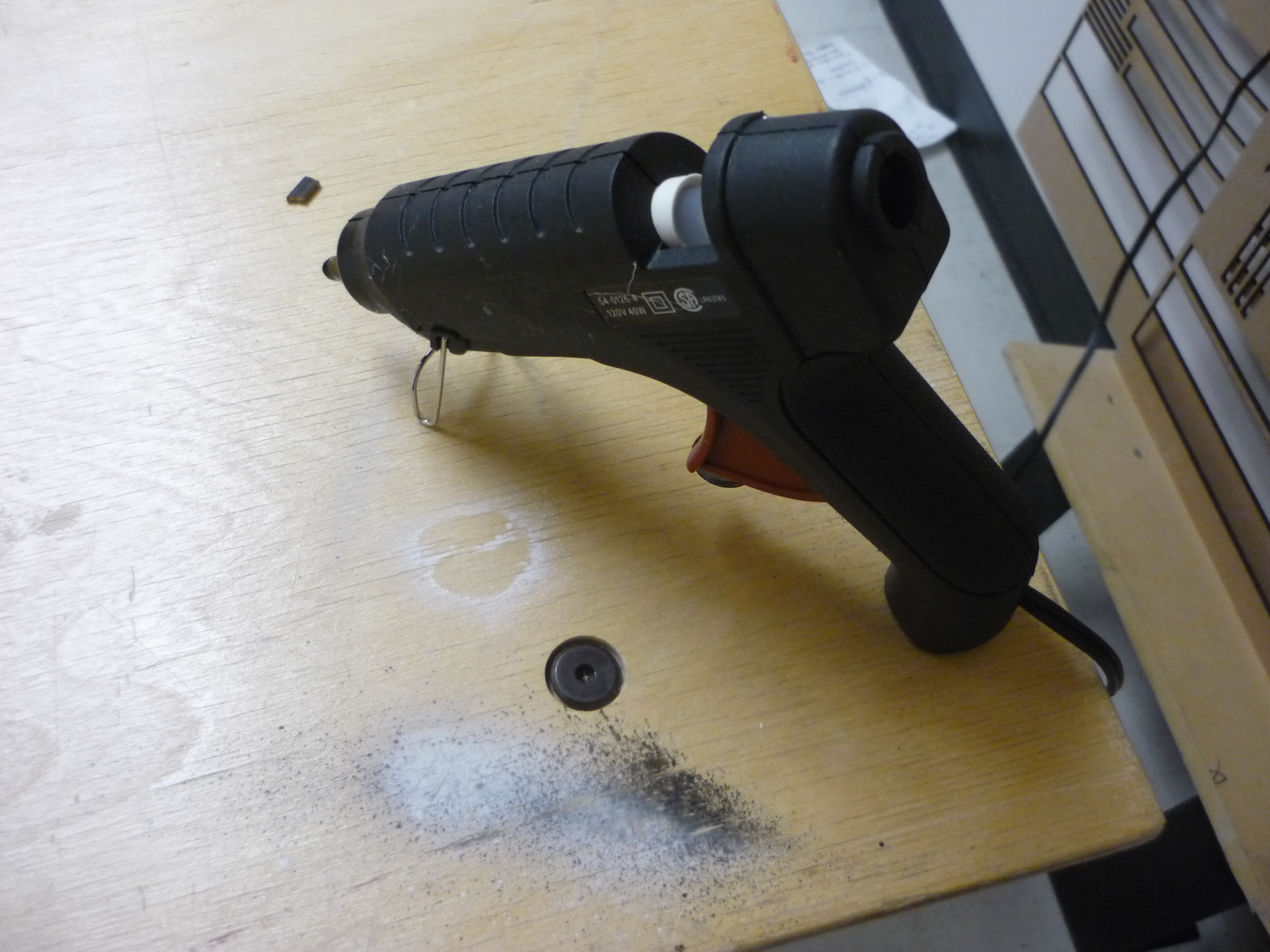

collez les languettes avec l'aide d'un fusil a colle chaude

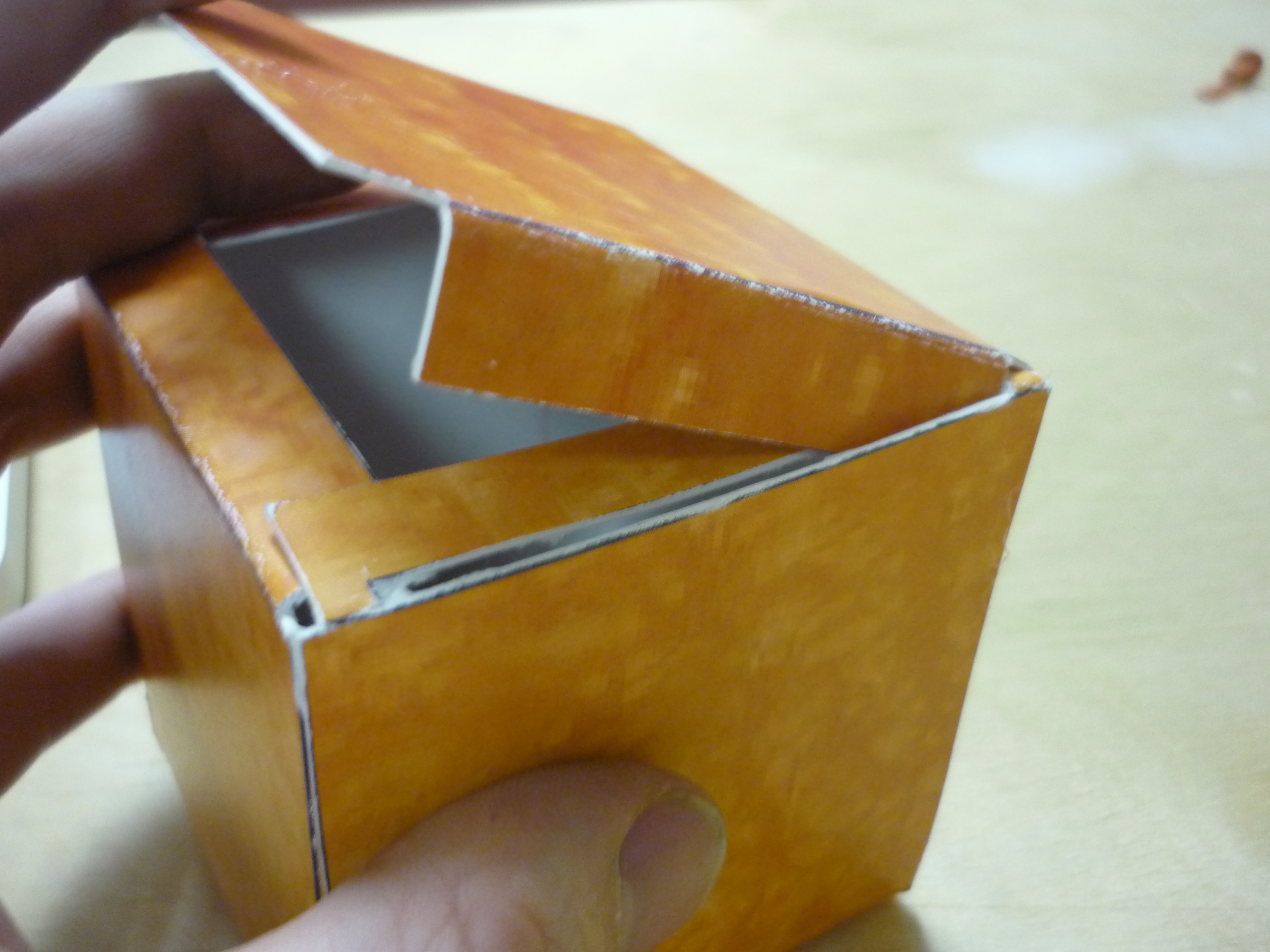

Assurez vous de laisser une ouverture pour changer les batteries ou régler le mécanisme

Voila vous êtes prêt pour détruire votre réveil
