Retro Games

Para iniciar el armado primero:

Materiales:

1.-un display 16x2.

2.-una protoboard mini.

3.-25 cables de protoboard

4.-un potenciometro

5.- arduino uno

6.-una base cualquiera funciona.

Listo para comenzar a armar.

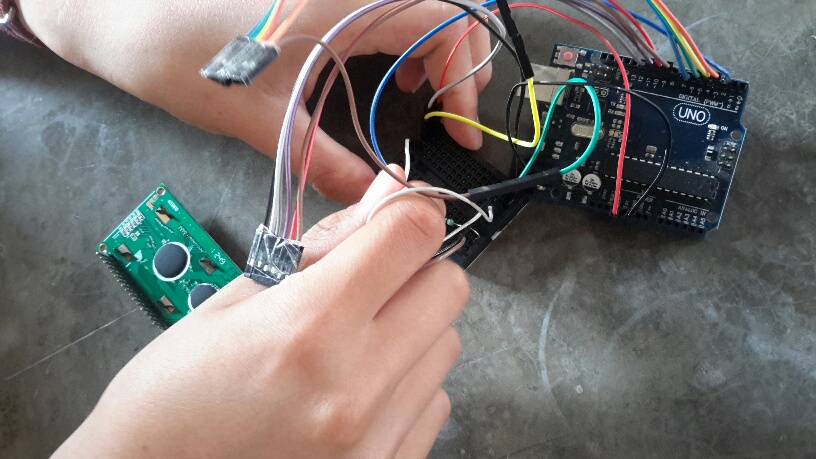

Ponemos el cableado :

del display (lcd) 16 *2 a la protoboard

1 negativo ( gnd)

2 positivo (5 vol)

3 al puerto digital 12

4 al puerto digital 11

5 al puerto digital 10

6 al puerto digital 9

7,8,9, 10 no tiene cable .

11 al puerto digital 6

12 al puerto digital 5

13 al puerto digital 4

14 al puerto digital 3

15 positivo (5 vol)

16 negativo (gnd)

17 negativo (gnd)

18 positivo (5 vol)

19 negativo (gnd)

20 positivo (5vol)

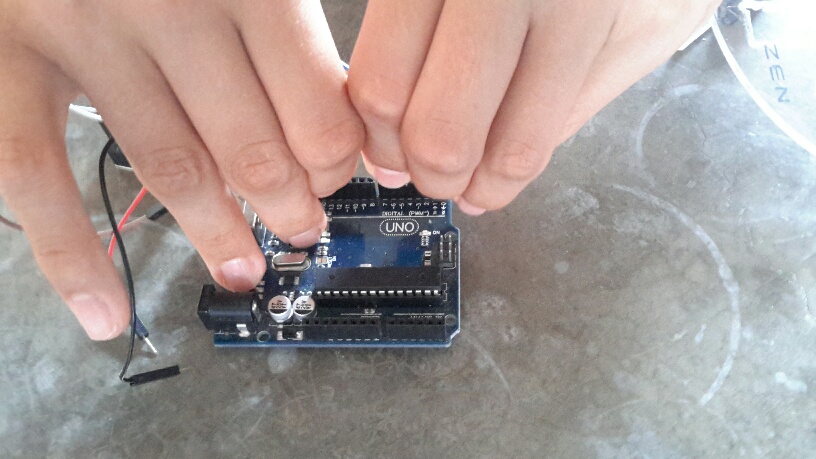

Del botón sacamos dos cables uno a positivo el otro se le conecta una resistencia o potencio metro y sale al puerto numero dos del arduino luego la resistencia se conecta a tierra.

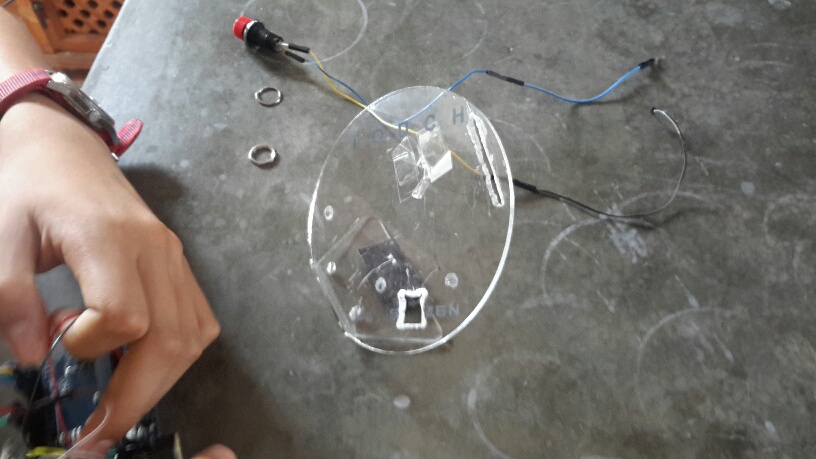

En la base que se tenga se hace unas perforaciones para visualizar el display así como el botón y se pega la mini protoboard
