Responsa Auriculares


En esta ocasión voy a mostrar como hice mi trabajo de Fabricación Digital de la universidad san Martín de porres

Supplies

lapiz y papel.jpg
fusion .jpg
  • mouse
  • teclado
  • USB
  • MDF
  • CNC
  • lápiz
  • borrador
  • hojas
  • internet
  • computadora
  • fusion360

Fusion

fusion .jpg

con el link dado https://www.autodesk.com/products/fusion-360/free-trial se van donde dice “descargar prueba gratis” este les permitirá usar la aplicación por un mes, después de ello dar al cuadrado que dice  “educación” después de darle tendrán que hacer Click donde dice empezar o got starte ala derecha de este hay un video de 3:08 min que explica cómo funciona la aplicación

Cuenta De Fusion

paso 2.jpg

usando el mismo link del paso 1 en la parte superior derecha hay una opción que dice “iniciar sesión” al darle clic si ya tienen una cuenta inician sesión normal en el caso de que no cuenten con una cuenta debajo de donde dice “próximo” dice crear cuenta después rellenan lo que pide y podrán usar la app de fusion

Entrar Al Fusion


una vez ya descargado tendrá que aparecer un icono que dice Autodesk fusion 360 al darle doble clic al ingresar se les piedra que inicien sesión con la cuenta ya creada y esperar a que inicie la aplicación

Carpeta De Trabajo

paso 10.jpg

en el link del video se ve paso a paso de como se crea una carpeta llamada “ejemplo” para la fusión, presionado la tecla “L” se pone la herramienta de línea como se ve en el video y como hace un pequeño cuadrado https://www.youtube.com/watch?v=s6BqGFp563E&t=1s

Cara Base

cara base 3d.jpg
cara base boceto.jpg

en la parte superior de la derecha hay un cuadro que pueden mover con el mouse , lo mueven en donde dice SUPERIOR ,usando la tecla “L” que da la herramienta de línea dando clic y movemos hacia la derecha 80mm, subimos 10mm, 9mm hacia la derecha 10mm arriba 9mm hacia la izquierda 10mm hacia arriba 80mm ala izquierda bajamos 10mm 9mm hacia la izquierda 10 hacia abajo 9mm a la derecha 10mm para abajo conectando con la primera línea que hicimos , para hacer el agujero del centro usando la herramienta de línea , buscamos el centro en la línea de 80mm aparecerá un triangulo encima de la línea que marca el centro , bajamos 10mm 5mm hacia la derecha bajamos 9mm 10mm a la izquierda subimos 9mm y para finalizar 5mm a la derecha uniendo con la primera línea que hicimos …… para hacerlo en 3D le damos clic a la figura y con la letra “E” aparecerá una opción de medida ponen 9mm y dan ENTER y ya estaría

Cara Frontal

cara frontal 3D.jpg
cara frontal boceto.jpg

en la parte superior de la derecha hay un cuadro que pueden mover con el mouse lo mueven en donde dice FRONTAL , en una zona un poco centrada usando la letra “L” dan clic mueven 10mm a la derecha 9mm hacia arriba 10mm a la derecha 80mm hacia arriba 10mm a la izquierda 9mm hacia arriba 10mma la izquierda  9mm hacia abajo 10 a la izquierda  80mm abajo 10mm a la derecha 9mm hacia abajo y se debería de conectar , para hacerlo en 3D le damos clic a la figura y con la letra “E” aparecerá una opción de medida ponen 9mm y dan ENTER y ya estaría

Cara Lateral Derecha E Izquierda

cara lateral derecha 3D.jpg
cara lateral derecha boceto.jpg

en la parte superior de la derecha hay un cuadro que pueden mover con el mouse lo mueven en donde dice FRONTAL, dando a la tecla “L” dan clic y mueven 20mm a la derecha 20mm hacia arriba 30mm a la derecha 20mm hacia abajo 20mm a la derecha 60mm hacia arriba  30mm a la izquierda 9mm hacia abajo 10mm a la izquierda  9mm hacia arriba 30mm a la izquierda 60mm hacia abajo uniendo don la línea del inicio, para hacerlo en 3D le damos clic a la figura y con la letra “E” aparecerá una opción de medida ponen 9mm y dan ENTER y ya estaría   (las caras laterales son iguales por eso es que solo explico uno , agregan otra ventana y repiten el proceso para hacer la otra cara lateral)

Cara Superior

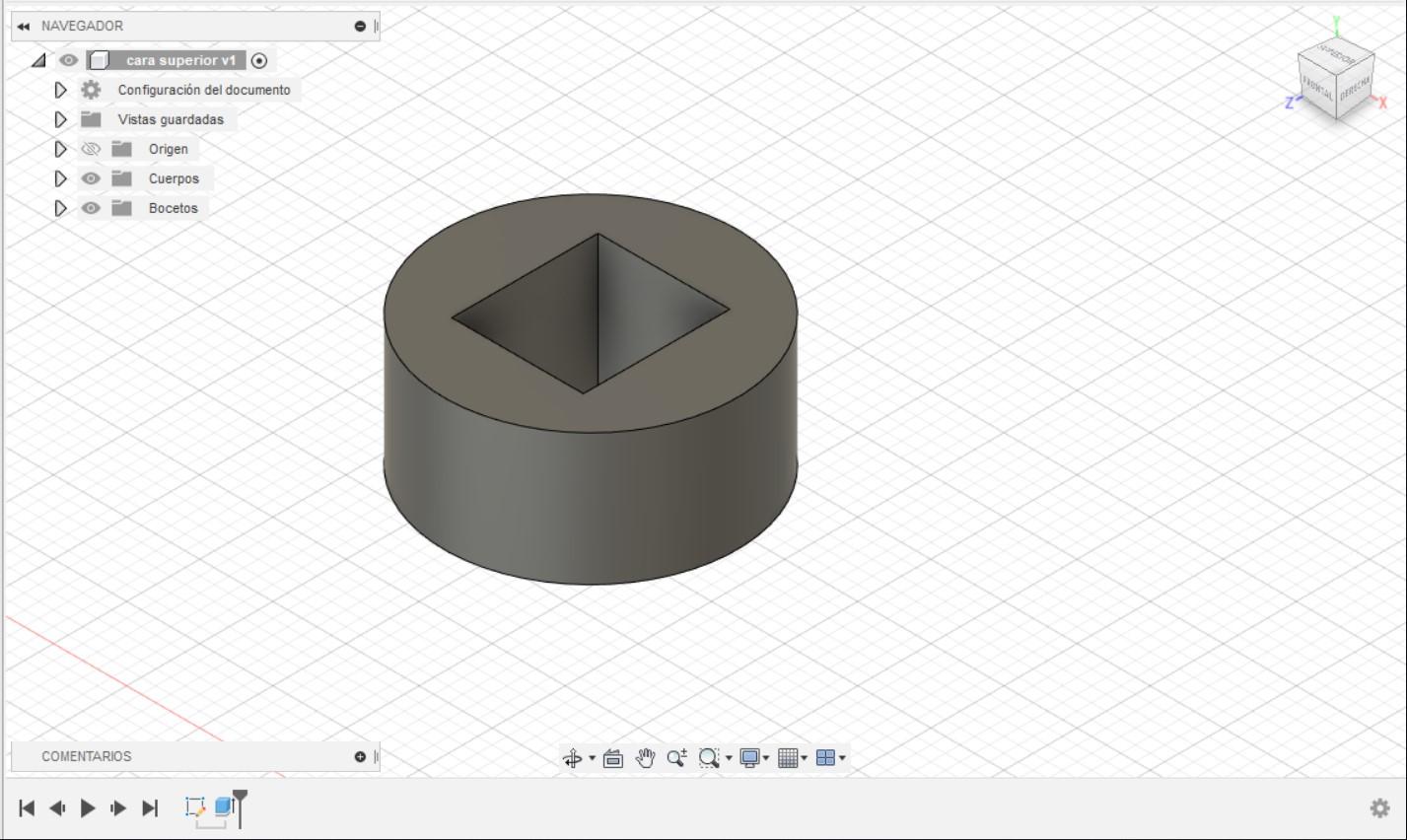

cara superior 3D.jpg
cara superior boceto.jpg

en la parte superior de la derecha hay un cuadro que pueden mover con el mouse lo mueven en donde dice SUPERIOR, dando a la tecla “L” dan clic mueven 9mm a la derecha 10mm hacia arriba 9mm a la izquierda 10mm hacia abajo uniendo don la línea del principio, para hacer el circulo  en la línea de 10mm de la izquierda buscamos el centro  una vez encontrado movemos 4.5mm a la derecha luego dando a la “C” podremos usar la herramienta de circulo en la línea brevemente realizado justo donde termina en el centro del cuadrado que hicimos de damos un clic y el circulo tiene que medir 20mm a 40mm depende de como quieran hacerlo, para hacerlo en 3D le damos clic a la figura y con la letra “E” aparecerá una opción de medida ponen 9mm y dan ENTER y ya estaría

Ensamble


primero tenemos que crear una nueva ventana y tenemos que guardar y nombrarlo ensamble luego de preferencia en la pieza de cara lateral derecha o izquierda que sea el primero, hay una imagen que sale en la parte izquierda de damos a la pieza cara lateral dando el clic derecho y buscamos la opción donde dice “insertar el diseño actual” y este se pondrá en la ventana luego siguiendo el mismo paso ponemos la cara base una vez sea colocado aparecerá una flecha cuadrados y un círculo cuando mantenemos el clic en el circulo podemos maniobrar  y con la letra “J” podemos unir los lados de las piezas (se ve mejor con el video dado con el link) https://youtu.be/NBtPJHaJUYY

Guardado De Las Piezas

guardado 2.jpg

https://www.youtube.com/watch?v=ElhSkVkAGYc&t=1s dado el link del video es seguir los mimo que se muestra se que no es del mismo ensamble que se realiza pero es una guía ya que todas las piezas se guardan de la misma manera pero primero se tiene que tener una carpeta donde se pueda guardar las piezas y recordar que  cuando lo guardas que se encuentre en DXF

Easel

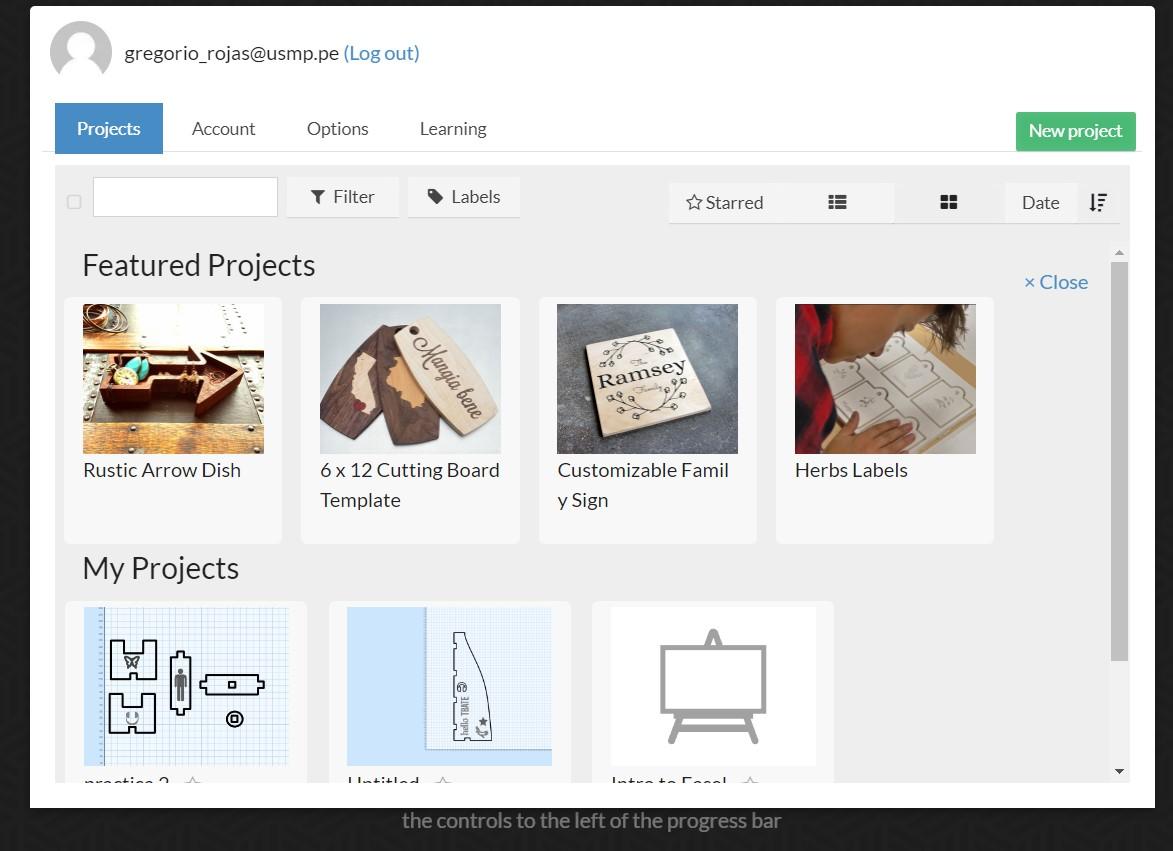

dando clic en el link https://easel.inventables.com/users/sign_in tienes que poner tú cuenta pero si no tiene le das a “créate new account” rellenas lo que te pide e inicias sesión para entrar al sitio web, en la parte superior derecha sala un botón verde que dice “new Project” una vez hecho esto seguir los pasos del video, despuse de poner las medidas en la parte derecha hay un modelo que esta mas claro que lo demás eso va a simular como va a quedar todas la piezas https://youtu.be/_6b8azhsrJs

Poner Las Piezas En El Easel

paso 12.jpg

as vez terminado el paso anterior al lado izquierdo hay una flecha dentro de un rectángulo al darle clic les aparecerá 4 opciones le dan al que dice importación en DXF2.0 después de ello le dan subir archivo y suben las piezas que guardamos anteriormente tiene que subir las piezas uno a uno , después se le a importar y hacer los mismo con las demás piezas https://youtu.be/btnXH6fOGIs

Uso Del Easel

paso 13.jpg

una vez la pieza este en el Easel tal como se ve en el video podemos poner diferentes figuras y también podemos escribir mensajes, etc eso ya depende de la persona en el modelo que yo hice tengo pocas piezas por eso es que no ocupa mucho espacio pero eso depende de lo que vas hacer porque tienes que tener en cuneta las medidas y el tamaño del MDF la razón por el cuando se puede hacer degradados en porque el material que estoy usando en de 9mm de grosor   https://youtu.be/9nUz1ybEil0

Cortador CNC

WhatsApp Image 2022-10-11 at 17.25.03.jpeg
WhatsApp Image 2022-10-11 at 17.24.43.jpeg
WhatsApp Image 2022-10-11 at 17.24.33.jpeg
WhatsApp Image 2022-10-11 at 17.24.20.jpeg

no tengo las piezas en físico y por eso no hay fotos, pero en las imágenes se puede ver las diferentes cosas que se pueden hacer con el material y los programas usados para realizar este proyecto
