Repisa En Forma De Venado

En esta ocasión presentamos una repisa inspirada en un venado, está hecho en un tablero MDF de 9mm de grosor, y se ha hecho uso de la maquina CNC (Control Numérico Computarizado).

Así como fue posible realizar esta repisa inspirada en un venado, también es posible realizar una repisa inspirada en otro animal, objeto o lo que podemos inventar.

Para este proyecto se hace uso de:

Lápiz y papel

Fusión 360

Inventable

Tablero MDF 9mm

Lugar de corte de Máquina CNC

Para realizar este proyecto, debemos iniciar dibujando nuestros primeros planos para obtener cada parte de nuestro trabajo.

En la siguiente imagen podemos ver todos los errores cometidos desde un inicio para poder llegar al resultado esperado para así poderlos subir al Fusion 360.

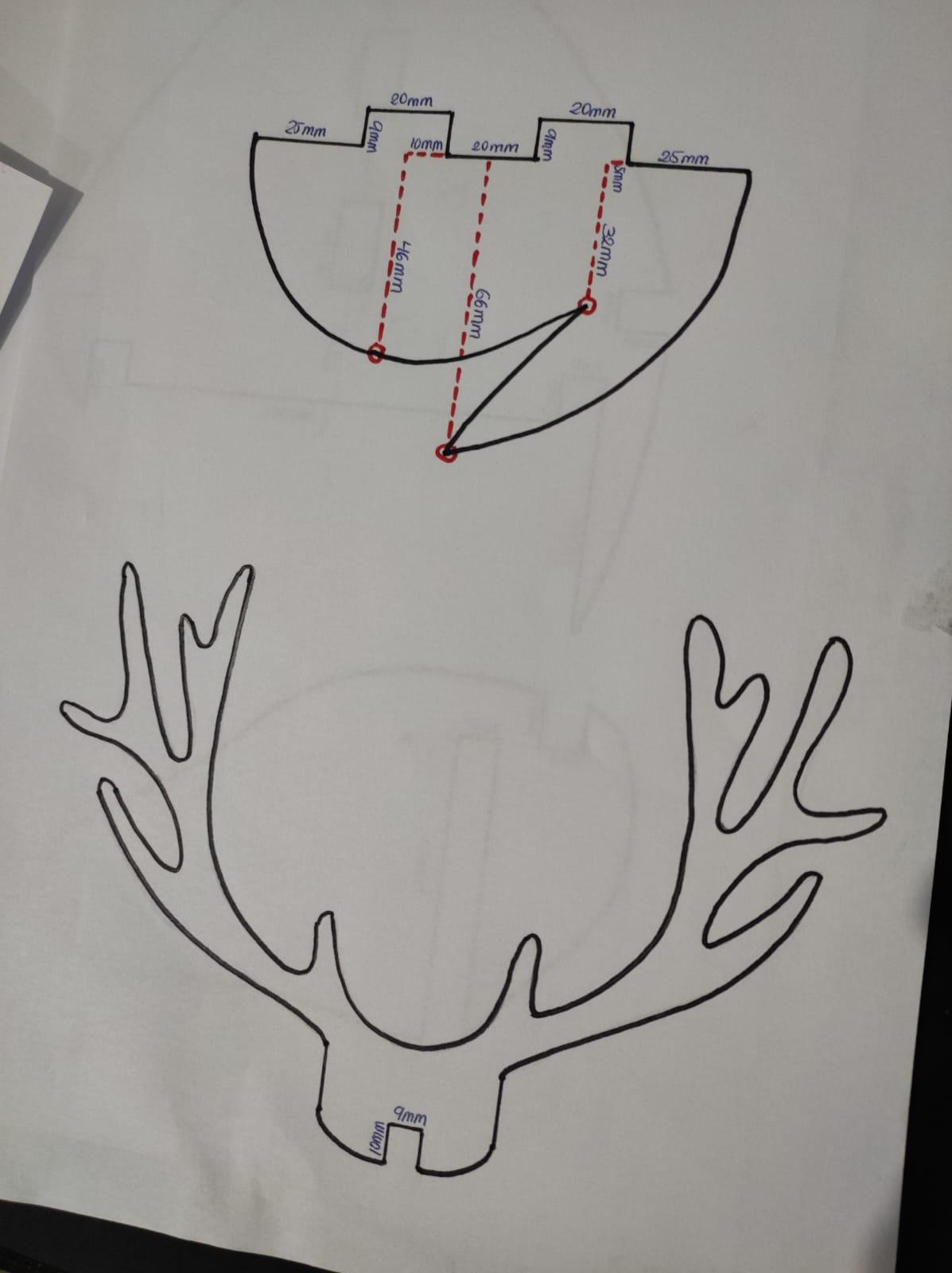

Debemos pasar nuestro bosquejo a una hoja limpia para poderlo usar en el Fusion 360

Tenemos que tomar fotos para poder subirlas y usarlas como planos en el Fusion 360.

Las fotografías subidas al Fusion 360 serán usadas como lienzo, algunas piezas se pueden realizar, pero algunas debes ser escaneadas para poder conseguir una imagen más precisa.

Debemos respetar las medidas de cada parte señalada.

En los planos tenemos ciertas medidas que nos ayudaran a realizar nuestras piezas, pero en algunas partes haremos uso de la herramienta llamada "spline", en nuestro caso estamos realizando la silueta de un Venado y en lagunas partes no es posible realizarse con la herramienta "línea".

Realizaremos el ensamblaje como se ve en el siguiente video.

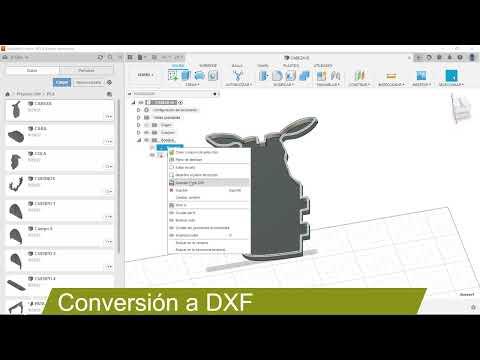

Convertiremos nuestras piezas a formato DXF para poder usarla la página de Inventable.

Realizaremos la exportación en la pagina Inventable porque es el formato que usa la máquina CNC.

Debemos ordenar en toda el tablero MDF en las dimensiones de 750 mm x 800 mm

Ahora obtendremos nuestro link para poder enviárselo al encargado del corte. Con este link podrá acceder a todo nuestra información de nuestras piezas y así poder cortarlas.

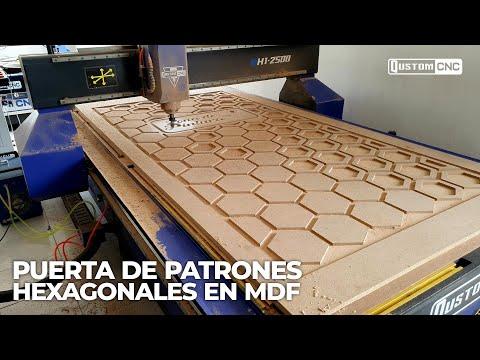

Aquí tenemos la demostración de la máquina de corte CNC.

Procederemos a armar nuestra repisa.

Con esto hemos culminado nuestro proyecto. La repisa es usada comúnmente como un adorno, dependiendo de sus dimensiones.
