En este instructable vamos a ver cuales son los dos fallos mas comunes que se pueden presentar en un mando a distancia de los baratos que funcionan mediante un LED de infrarrojos, pero que por suerte son fácilmente reparables.
Materiales a emplear
- bastoncillos de algodón
- mondadientes
- tijeras
- pegamento rápido de cianocrilato
- troqueladora de papel de las que se usan para hacer agujeros en folios para su archivado
- papel de aluminio
Materiales a emplear
- bastoncillos de algodón
- mondadientes
- tijeras
- pegamento rápido de cianocrilato
- troqueladora de papel de las que se usan para hacer agujeros en folios para su archivado
- papel de aluminio
Diagnóstico
Lo primero que debemos hacer cuando el mando no funciona es cambiarle las pilas, pero supongo que si estás aquí es porque ya has hecho esto y el mando sigue sin funcionar, así que sin pretender insultar a la inteligencia de nadie... comprueba que has colocado las pilas en el sentido que indica el dibujo del portapilas.
Si todo está en orden, quizá tu mando a distancia funcione bien pero sea la televisión o el equipo controlado el que no recibe bien. ¿Cómo averiguarlo? emplearemos un sencillo truco para ver la luz infrarroja del LED del mando (ya que nuestros ojos no pueden ver en esas longitudes de onda) que consiste en colocar la cámara de video, webcam o móvil delante del mando donde se ubica el LED emisor y presionaremos las teclas para ver si este parpadea. Si parpadea con algunas teclas y con otras no es necesaria una limpieza preliminar del mismo o una reparación más profunda.
Si todo está en orden, quizá tu mando a distancia funcione bien pero sea la televisión o el equipo controlado el que no recibe bien. ¿Cómo averiguarlo? emplearemos un sencillo truco para ver la luz infrarroja del LED del mando (ya que nuestros ojos no pueden ver en esas longitudes de onda) que consiste en colocar la cámara de video, webcam o móvil delante del mando donde se ubica el LED emisor y presionaremos las teclas para ver si este parpadea. Si parpadea con algunas teclas y con otras no es necesaria una limpieza preliminar del mismo o una reparación más profunda.
Limpieza Previa
Muy sencillo, desmonta el mando. Para ello asegúrate primero de quitar los tornillos que tenga, si no ves ninguno puede que haya uno escondido en el compartimento donde se colocan las pilas, así que quítalas primero para asegurarte que no hay tornillos en esa zona.
Tendremos la carcasa, la membrana de los botones y el circuito impreso del mando con su microcontrolador.
Debemos limpiar en seco la membrana y el circuito impreso. Esto se puede hacer con alcohol o acetona pero si no son de muy buena calidad pueden dejar residuos secos al evaporar y no lo recomiendo. Hemos de prestar atención al limpiar la membrana por debajo.
La membrana tiene por debajo unas zonas conductoras de la electricidad que son las que cierran el circuito eléctrico cuando se presiona un botón. Estas zonas con el paso del tiempo se desgastan y dejan de ser conductoras, pero normalmente solo están sucias y con limpiarlas bastará.
Una vez ambas partes estén limpias, frota bien (incluso con agua) la carcasa superior, donde se acumula mucha porquería que luego se termina colando entre el circuito y la membrana.
Cuando todo esté bien limpio, vuelve a colocar la membrana en su sitio, no hace falta que tapes la carcasa, presiona y comprueba si el LED se enciende con todos los botones (¿Están puestas las pilas?).
Si todo funciona, enhorabuena! has terminado, si no, contínua leyendo.
Tendremos la carcasa, la membrana de los botones y el circuito impreso del mando con su microcontrolador.
Debemos limpiar en seco la membrana y el circuito impreso. Esto se puede hacer con alcohol o acetona pero si no son de muy buena calidad pueden dejar residuos secos al evaporar y no lo recomiendo. Hemos de prestar atención al limpiar la membrana por debajo.
La membrana tiene por debajo unas zonas conductoras de la electricidad que son las que cierran el circuito eléctrico cuando se presiona un botón. Estas zonas con el paso del tiempo se desgastan y dejan de ser conductoras, pero normalmente solo están sucias y con limpiarlas bastará.
Una vez ambas partes estén limpias, frota bien (incluso con agua) la carcasa superior, donde se acumula mucha porquería que luego se termina colando entre el circuito y la membrana.
Cuando todo esté bien limpio, vuelve a colocar la membrana en su sitio, no hace falta que tapes la carcasa, presiona y comprueba si el LED se enciende con todos los botones (¿Están puestas las pilas?).
Si todo funciona, enhorabuena! has terminado, si no, contínua leyendo.
Reparación
Si la limpieza no ha dado resultado, probablemente el problema sea que las zonas conductoras bajo cada botón están desgastadas y por eso unas funcionan bien y otras no.
Para repararlo:
- Troquelamos una lámina de papel de aluminio.

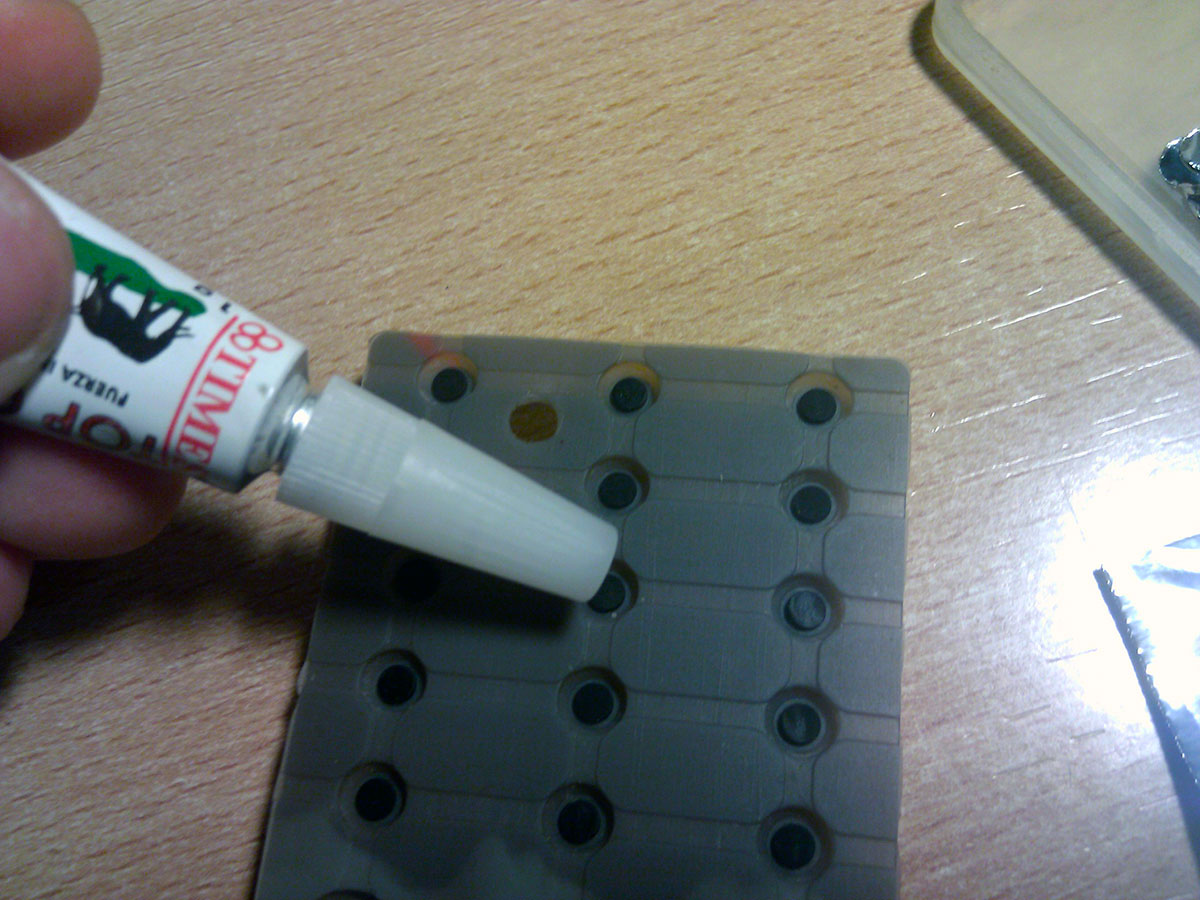

- Colocamos cuidadosamente pegamento de cianocrilato sobre la zona conductora, NO sobre toda la goma
- Con el dedo cogemos un troquel y lo aplastamos contra la mesa para que se aplane bien, no debe estar arrugado.
- Lo colocamos en su sitio con la ayuda de un palillo y nos aseguramos de que no sobresalga de la membrana.
- Colocamos la membrana sobre el circuito de nuevo y comprobamos con la cámara que el LED no se enciende (Pilas puestas).
- Cerramos la carcasa y volvemos a comprobar con la cámara que no se enciende salvo que oprimamos las teclas (Pilas puestas).
Precauciones: Las habituales con pegamento de cianocrilato: Guantes de látex y habitación ventilada. Si se te pegan los dedos, usa acetona para disolverlo.
Para repararlo:
- Troquelamos una lámina de papel de aluminio.
- Colocamos cuidadosamente pegamento de cianocrilato sobre la zona conductora, NO sobre toda la goma
- Con el dedo cogemos un troquel y lo aplastamos contra la mesa para que se aplane bien, no debe estar arrugado.
- Lo colocamos en su sitio con la ayuda de un palillo y nos aseguramos de que no sobresalga de la membrana.
- Colocamos la membrana sobre el circuito de nuevo y comprobamos con la cámara que el LED no se enciende (Pilas puestas).
- Cerramos la carcasa y volvemos a comprobar con la cámara que no se enciende salvo que oprimamos las teclas (Pilas puestas).
Precauciones: Las habituales con pegamento de cianocrilato: Guantes de látex y habitación ventilada. Si se te pegan los dedos, usa acetona para disolverlo.
... ¿Reparado?
Tu mando a distancia ya debería de funcionar, si todo ha ido bien, enhorabuena. Con el uso puede que algun botón no funcione de nuevo, pero se arregla fácil añadiendo un segundo troquel de aluminio. Recuerda que no sobresalga respectro a la membrana de goma.
